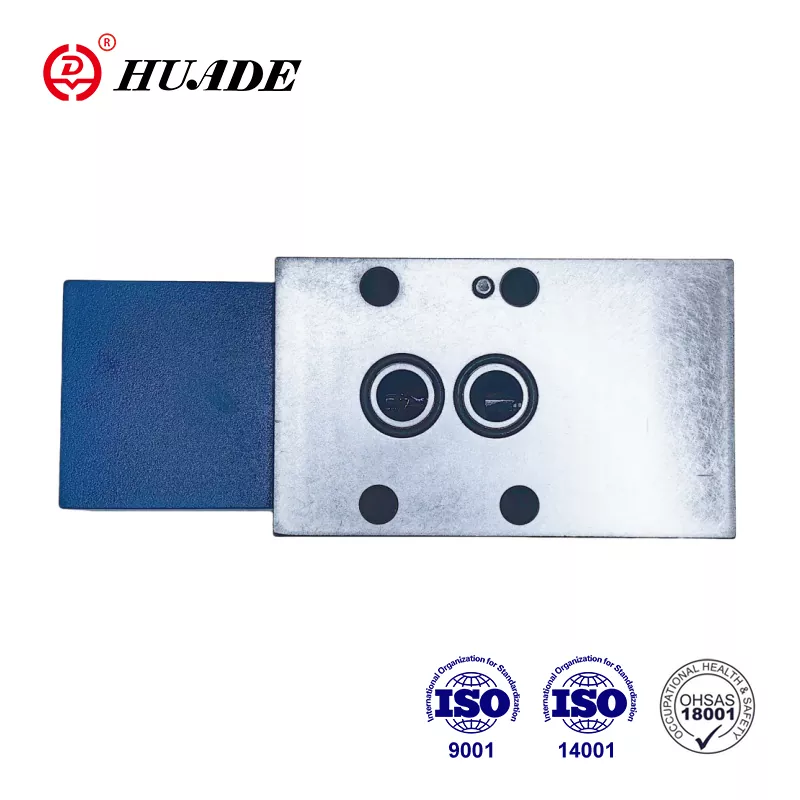

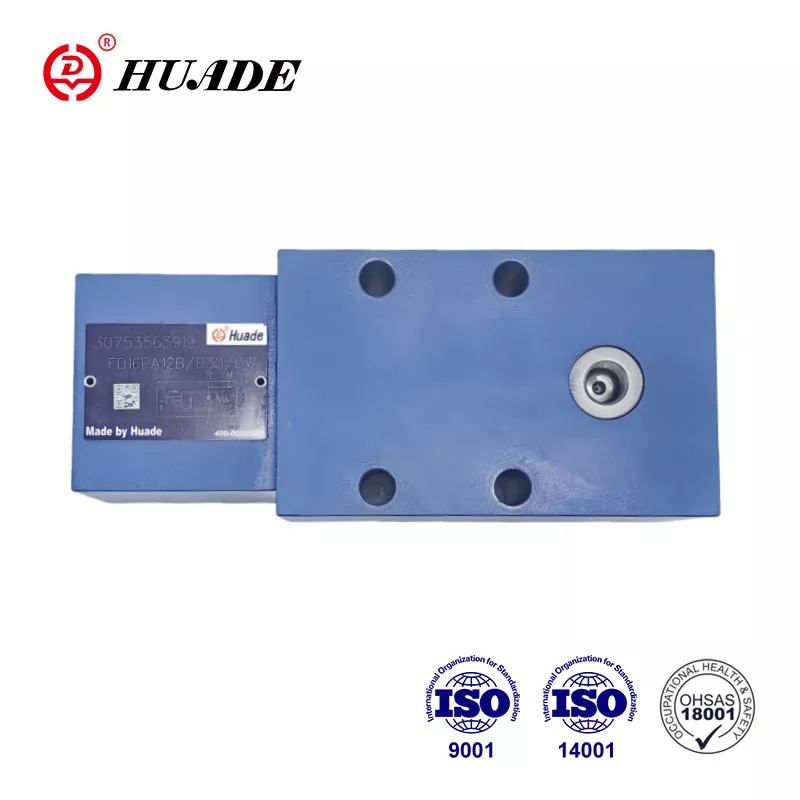

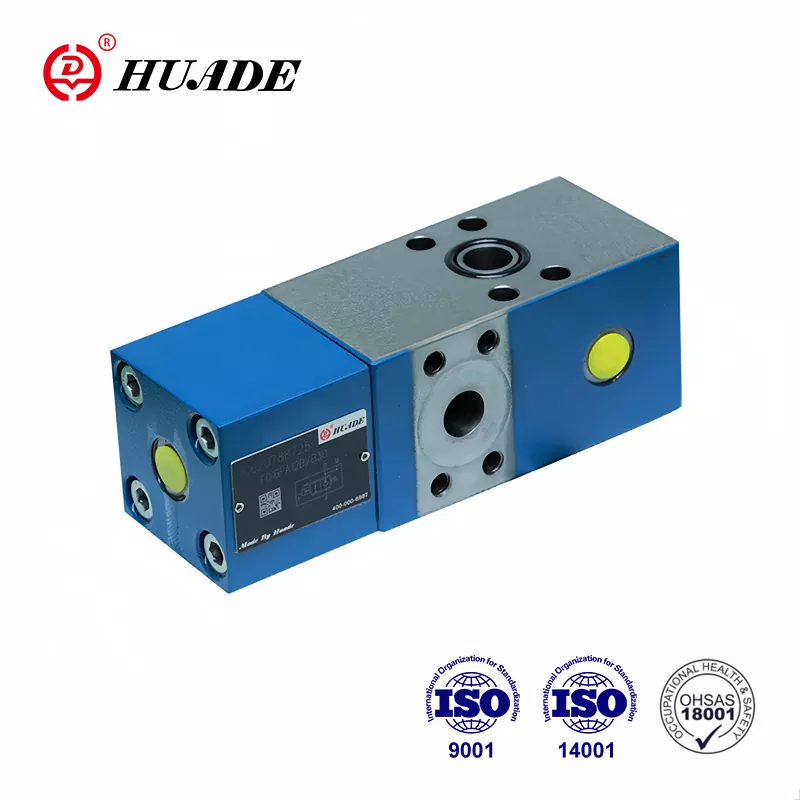

Check-Q-meter ventil FD 16

Kontroll-Q-meter-ventiltypen FD 16 är huvudsakligen känd för sin funktion av att reglera flödet. Huade Hydraulic Ventiles Type FD 16 är kompatibla med Rexroth -produkter. Faktum är att Huade Hydraulic har haft två långsiktiga samarbete med Rexroth. Fabriken ägnar mer uppmärksamhet åt kostnadseffektivitet och praktiska. Fabriken har ett strikt testsystem och avancerad produktionsutrustning från hela världen för att säkerställa produktens stabila prestanda.

Produktparameter för check-q-meter ventil FD 16

Produktfunktion och applicering av check-q-meter ventil FD 16

Drag:

▶ Portingmönster till DIN 24 340, från D, ISO 5781 och CETOP - RP 121H

▶ Pilotstyrd kontrollventil, läckefri. Kontroll-Q-meter kontrollerar det återvändande flödet Q2 i förhållande till flödet som riktas in på motsatt sida av ställdon Q1 med cylindrar Matförhållandet (Q2 = Q1φ) måste beaktas.

▶ förbi-passventil, fritt flöde i motsatt riktning

▶ Valfritt inbyggt sekundärtryckslättningsventil (endast för ventil med flänsanslutningar).

Ansökan:

Huvudfunktionen för check-Q-meter-ventilerna FD16 är att påverka hastigheterna för hydrauliska motorer och cylindrar oberoende av lasten (förhindrar att springa bort). Dessutom finns det en isolerad funktion för rörets burst -säkerhet.

Avsnitt och symbol för check-q-meter ventil FD 16

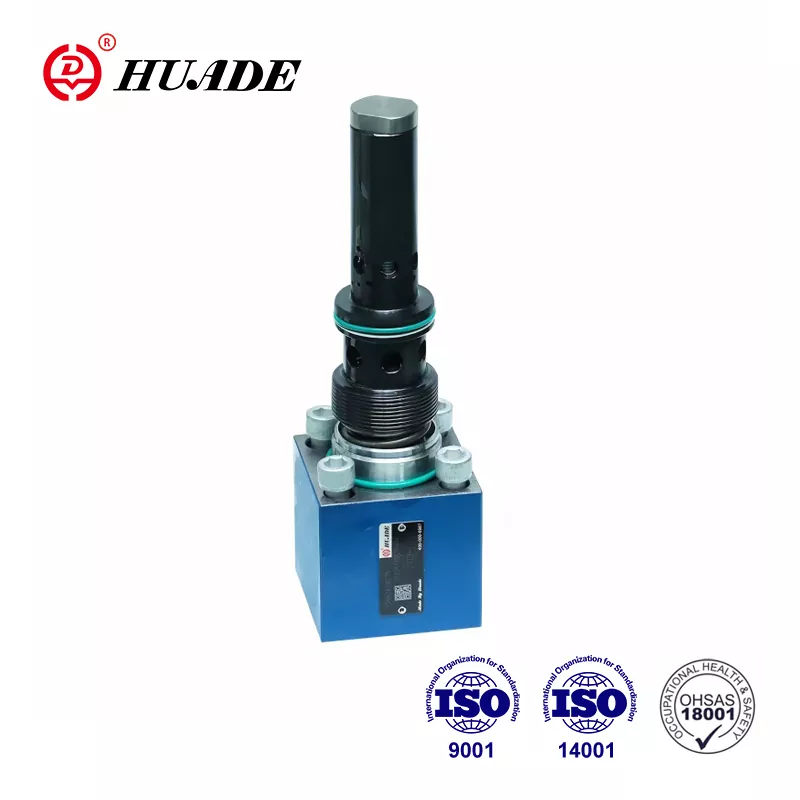

Check-Q-meter omfattar i princip av bostäderna (1), huvudpoppen (2), pilotdel (3), pilotspolen (4), dämpningspolen (5) och pilotdämpning (6).

Struktur av check-q-meter ventil FD 16

Symbol för check-q-meter ventil FD 16

Kretsexempel

Notera:

Två check-Q-meter kan inte användas för att kontrollera två cylindrar som tvingas mekaniskt att röra sig tillsammans, eftersom synkronisering och samma tryck inte kan garanteras i varje cylinder.

Därför måste cylindrarna vara utrustade med två pilotstyrda kontrollventiler, typ sl. Kontroll-q-meter är monterad i en gemensam linje.

I detta fall får lasttrycket inte överstiga 20MPA!
