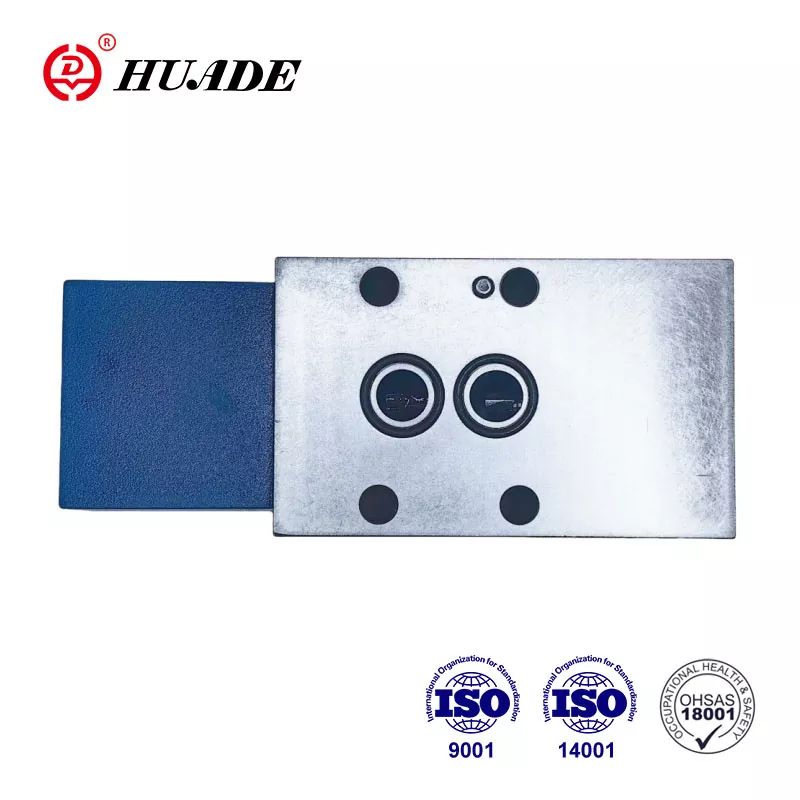

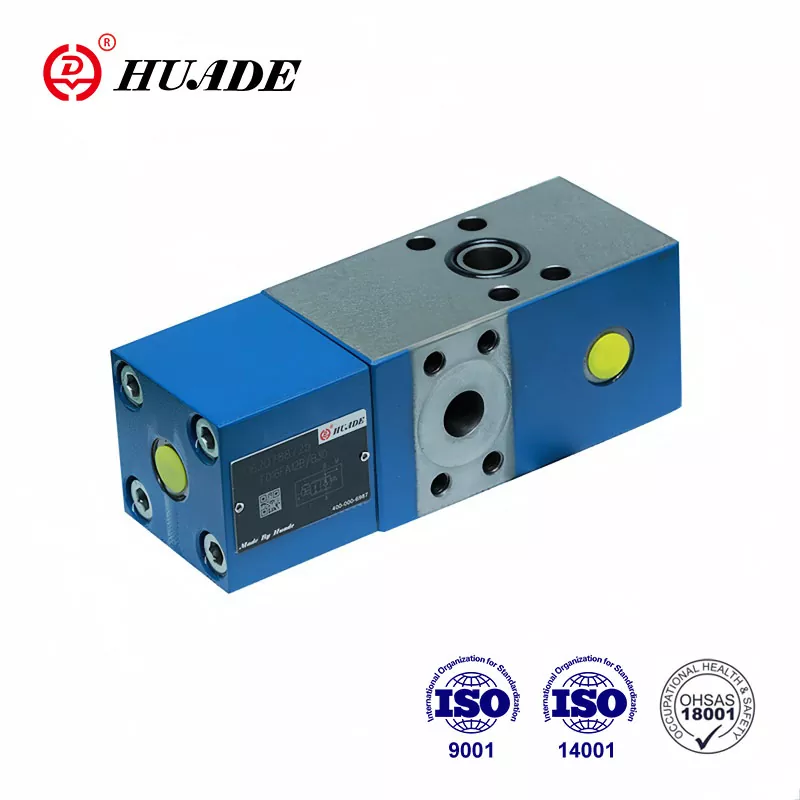

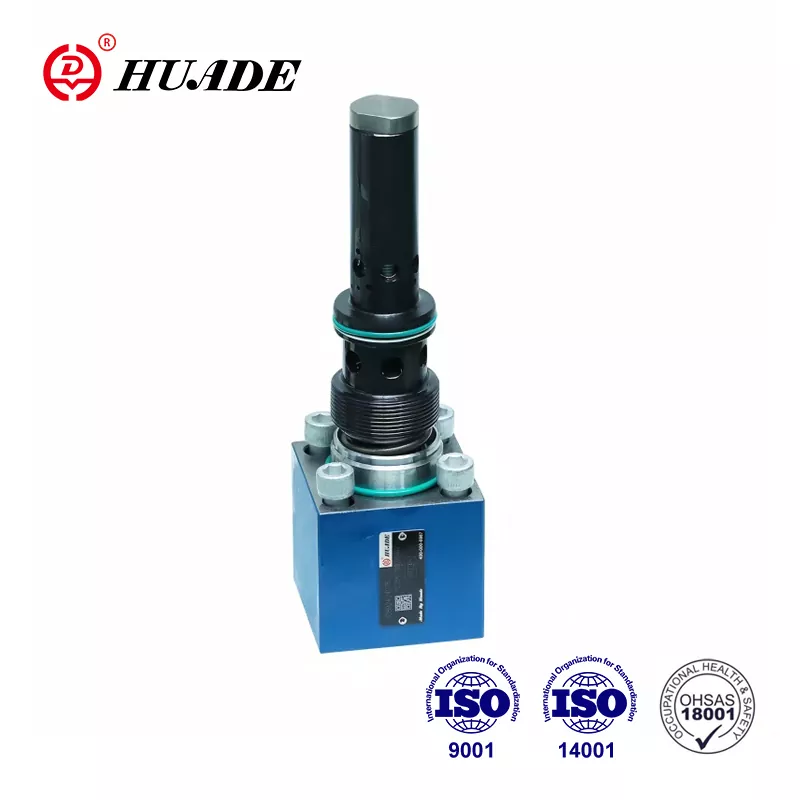

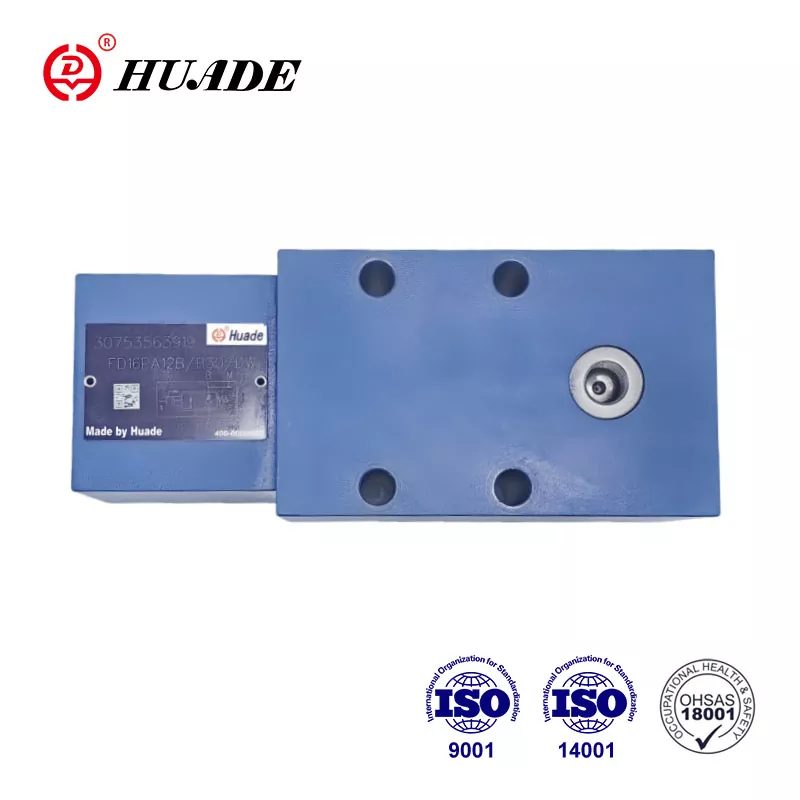

Check-Q-meter ventil FD 32

HUADE® CHECK-Q-METER VALVE FD 32 kan användas i olika hydrauliska system för att kontrollera flödet. De är konkurrenskraftiga med välkända produkter med bra kvalitet och lägre pris. Det två långsiktiga samarbetet med Rexroth möjliggör flödesventiler som produceras av Huade Hydraulic att nå samma nivå som Rexroth-produkter. Med dessa unika försäljningsställen är Huade® Check-Q-meter ventiler redan populära bland kinesiska konsumenter.

Produktparameter för check-q-meter ventil FD 32

Produktfunktion och applicering av check-q-meter ventil FD 32

Drag:

▶ Portingmönster till DIN 24 340, från D, ISO 5781 och CETOP - RP 121H

▶ Pilotstyrd kontrollventil, läckefri. Kontroll-Q-meter kontrollerar det återvändande flödet Q2 i förhållande till flödet som riktas in på motsatt sida av ställdon Q1 med cylindrar Matförhållandet (Q2 = Q1φ) måste beaktas.

▶ förbi-passventil, fritt flöde i motsatt riktning

▶ Valfritt inbyggt sekundärtryckslättningsventil (endast för ventil med flänsanslutningar).

Ansökan:

Kontroll-q-meter-ventiler FD12 används för att påverka hastigheterna på hydrauliska motorer och cylindrar oberoende av lasten (förhindrar att springa bort). Dessutom finns det en isolerad funktion för rörets burst -säkerhet.

Avsnitt och symbol för check-q-meter ventil FD 32

Check-Q-meter omfattar i princip av bostäderna (1), huvudpoppen (2), pilotdel (3), pilotspolen (4), dämpningspolen (5) och pilotdämpning (6).

Struktur av check-q-meter ventil FD 32

Symbol för FD Check-Q-meter-ventil

Kretsexempel

Notera:

Två check-Q-meter kan inte användas för att kontrollera två cylindrar som tvingas mekaniskt att röra sig tillsammans, eftersom synkronisering och samma tryck inte kan garanteras i varje cylinder.

Därför måste cylindrarna vara utrustade med två pilotstyrda kontrollventiler, typ sl. Kontroll-q-meter är monterad i en gemensam linje.

I detta fall får lasttrycket inte överstiga 20MPA!
