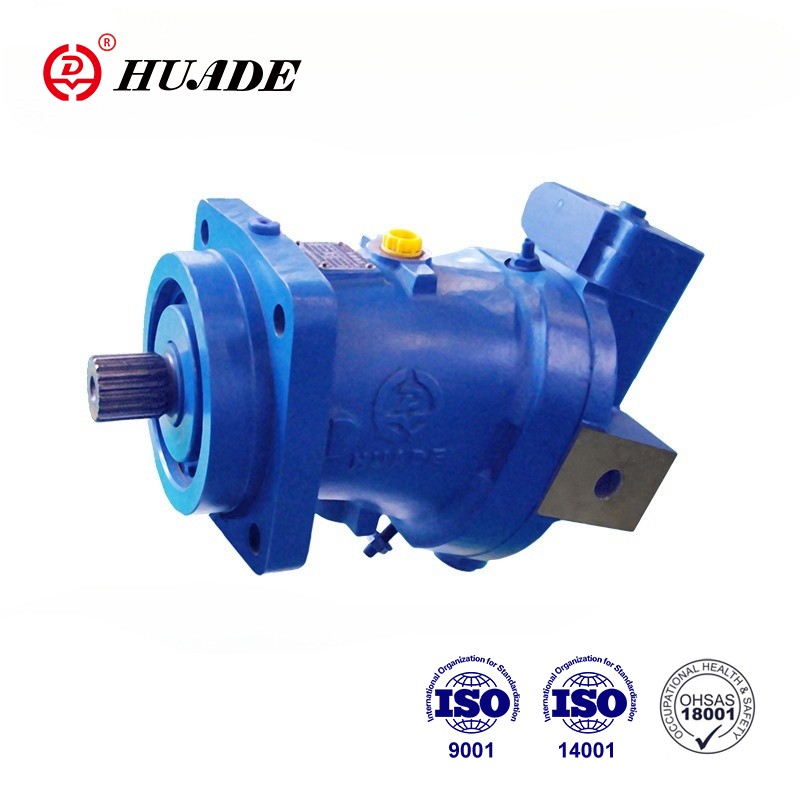

Axiell kolvvariabel motor A6V

Den variabla förskjutningsmotorn A6V designades speciellt för hydrostatiska enheter med sekundära kontroller. En komplett kontrollmontering för ett maximalt svivelintervall av VMAX/VMIN = 3,47 är monterad. Huades A6V -motor används i stor utsträckning i hydraulsystemet i marin styrväxel, hydraulsystem för svanning och justerbar tonhydraulisk system.

Produktparameter för axiell kolvvariabel motor A6V

Tekniska uppgifter

▶ Driftstryckområdet

Pressure at port A or B:

Nominellt tryck p_n= 31,5MPA

Peak Pressun p_max= 35MPA

Summan av trycket i hamnarna A och B bör inte överstiga 63MPA

(Individuellt tryck vid antingen port max.35MP)

▶Leakage oil Pressure:

Maximalt tillåtet läckageoljetryck (i port t):

P_ABS= 0,2MP

▶ Fluidtemperaturområde:

t_min= - 25 ℃

t_max= +80 ℃

▶ Viskositetsområde:

V_min= 10mm²/s

V_max= (under korta perioder) 1000mm²/s

▶ Optimal driftsviskositet:

V_välja= 16-36mm²/s

▶ Fluidrekommendation

Rekommenderas

Viskositetsgradstemperatur till DIN51519 Range ISO (VG)

Produktfunktion och applicering av axiell kolvvariabel motor A6V

Drag:

▶ Stor kontrollområde med hydrostatiska transmissioner.

▶ Sekundär kontrollreglering med olika styrenheter

▶ Ökad maximal utgång. hastigheter vid minskar svängbar vinkel

▶ Kostnadsbesparande på grund av möjligheten att använda mindre pumpar

▶ Obvierar växelverken med flera priser.

▶ Hög effektdensitet.

▶ Valfritt monteringsläge

▶ Hög effektiv.

▶ Utmärkta startegenskaper.

▶ Låg tröghet.

Ansökan:

Axial kolvvariabel motor A6V är designad för öppna och stängda kretsar.
