Hydrauliska system är ryggraden i otaliga industriella applikationer, från byggutrustning och tillverkningsmaskiner till flyg- och rymdsystem och bilkomponenter. Kärnan i dessa system ligger ett nätverk av ventiler som styr flödet, trycket och riktningen för hydraulvätska. Bland dessa kritiska komponenter står 2-vägsventilen som ett av de mest grundläggande men ändå väsentliga elementen i hydraulisk kretsdesign.

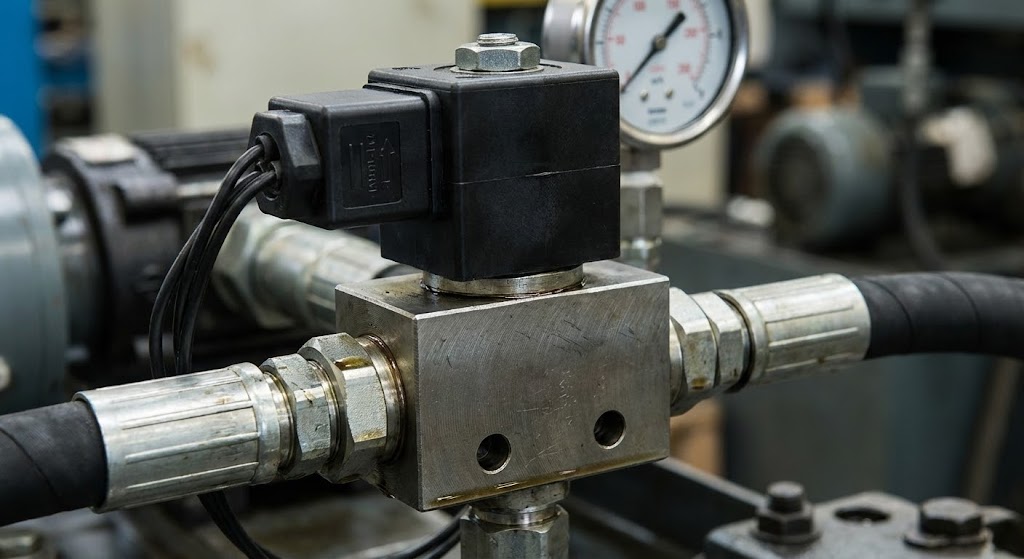

En 2-vägs ventil, även känd som en tvåhortsventil, är en enkel men ändå avgörande hydraulisk komponent som styr flödet av vätska genom en enda flödesväg. Till skillnad från mer komplexa multi-portventiler har en tvåvägsventil exakt två anslutningspunkter: en inloppsport och en utloppsport. Denna enkla design gör den till den perfekta lösningen för grundläggande flödeskontrollapplikationer där du behöver antingen tillåta eller blockera vätskeflöde helt.
Den grundläggande principen bakom en tvåvägsventil är binär drift-den är antingen helt öppen eller helt stängd. När den är öppen kan hydraulvätska flyta fritt från inloppet till utloppet. När den är stängd skapar ventilen en fullständig tätning och förhindrar flytande rörelse genom systemet. Denna på/av-funktionalitet gör att tvåvägsventiler är nödvändiga för applikationer som kräver exakt flödeskontroll och systemisolering.

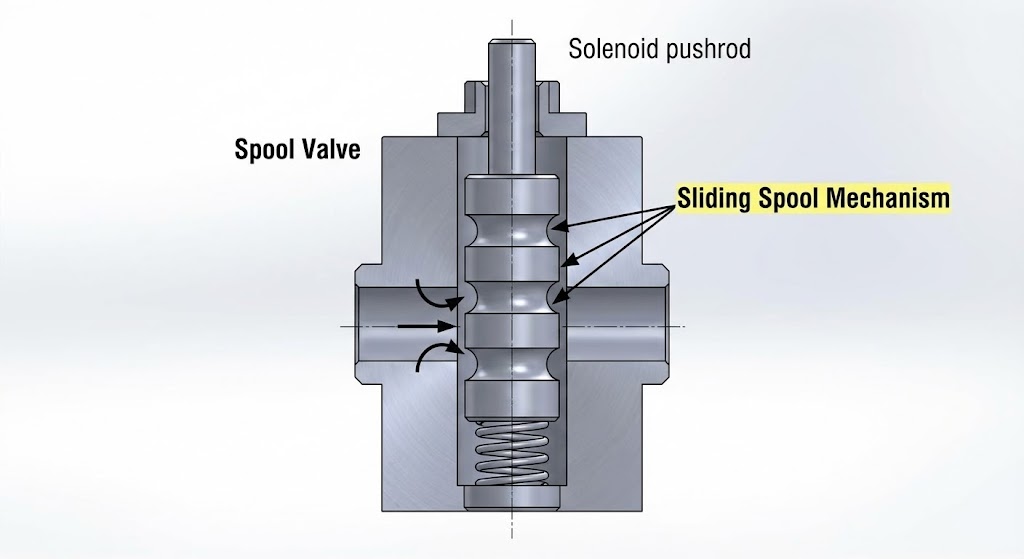

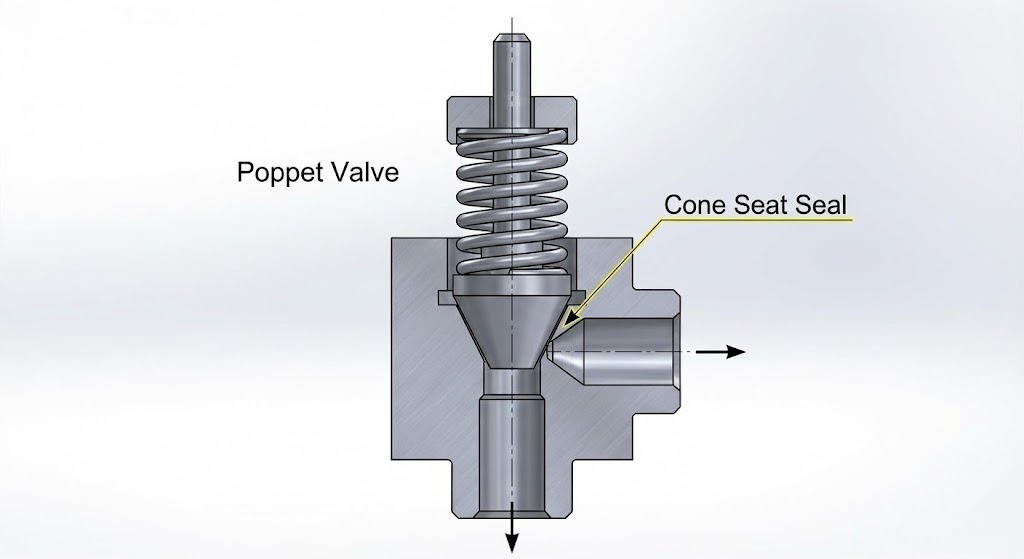

Driften av en tvåvägsventil beror på dess inre mekanism, som vanligtvis involverar ett rörligt element såsom en poppet, boll eller spole. När ventilen tar emot en manövreringssignal - oavsett om manlig, pneumatisk, hydraulisk eller elektrisk - rör sig detta inre element för att antingen öppna eller stänga flödesvägen.
I det stängda läget skapar ventilelementet en tät tätning mot en ventilsäte, vilket effektivt blockerar vätskeflödet. Tätningen måste vara tillräckligt robust för att motstå systemets driftstryck utan läckage. När den aktiveras till det öppna läget rör sig ventilelementet bort från sätet, vilket skapar en klar passage för hydraulvätska att flyta igenom.
Responstiden och flödesegenskaperna för en tvåvägsventil är kritiska faktorer i systemprestanda. Moderna hydrauliska tvåvägsventiler är utformade för att ge snabb växlingsfunktioner med minimal tryckfall när den är öppen, säkerställer effektiv systemdrift och exakt kontroll.
Normalt öppet kontra normalt stängd
2-vägsventiler klassificeras baserat på deras standardtillstånd när de inte aktiveras. Normalt stängda (NC) ventiler förblir stängda tills de är aktiverade, vilket gör dem idealiska för säkerhetsapplikationer där flödet bör blockeras som standard. Normalt öppna (NO) ventiler tillåter flöde i vilotillstånd och stängs när de aktiveras, lämpliga för applikationer där kontinuerligt flöde är normen.
Manövreringsmetoder
Manual 2-vägsventiler: Drift för hand genom spakar, knoppar eller knappar. Dessa används ofta i applikationer där mänsklig intervention krävs för systemkontroll.
Solenoid-opererade ventiler: Elektriskt styrda ventiler som använder elektromagnetisk kraft för att aktivera ventilelementet. De erbjuder snabba responstider och kan enkelt integreras i automatiserade styrsystem.
Pilotstyrda ventiler: Dessa ventiler använder hydrauliskt tryck för att aktivera huvudventilelementet, vilket gör dem lämpliga för högtrycksapplikationer där direkt magnetventur kan vara opraktisk.
Pneumatiska ventiler: Aktuerade av tryckluft används dessa ventiler ofta i miljöer där elektriska komponenter kan utgöra säkerhetsrisker.

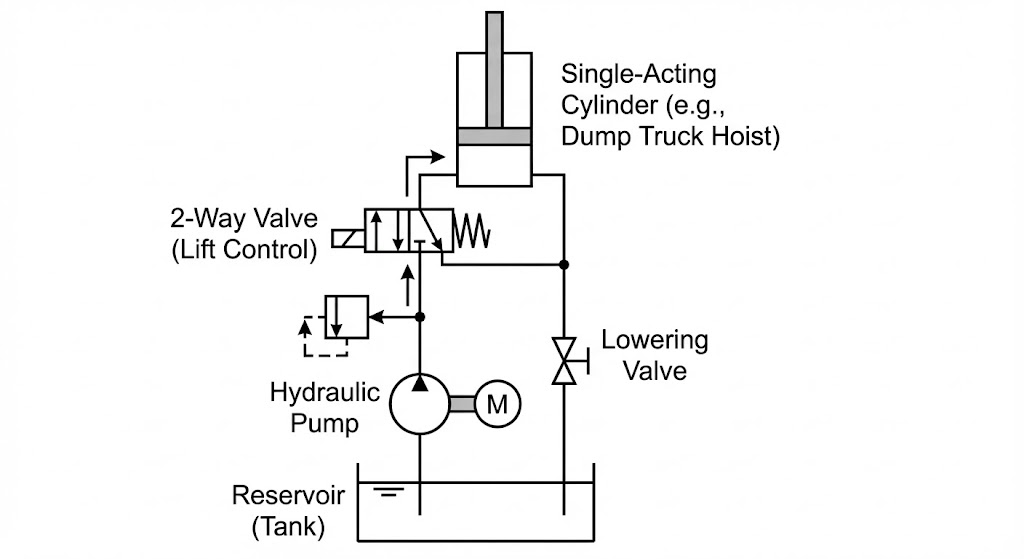

Applikationer i hydrauliska system
2-vägsventiler tjänar många kritiska funktioner över olika hydrauliska applikationer:
En av de primära användningarna av tvåvägsventiler är systemisolering. De kan helt stänga av hydrauliskt flöde till specifika kretsgrenar, vilket möjliggör underhållsarbete eller förfaranden för nödstängning. I mobil hydraulutrustning som grävmaskiner eller kranar tillhandahåller 2-vägsventiler avgörande säkerhetsfunktioner genom att isolera farliga rörelser när operatörerna utför underhåll.
Medan tvåvägsventiler främst är på/av-enheter, spelar de en viktig roll i flödeskontrollstrategier. Genom att snabbt cykla mellan öppna och stängda positioner kan de effektivt reglera medelflödeshastigheter i pulsbreddmoduleringssystem (PWM). Denna teknik är allt vanligare i moderna hydrauliska system som söker förbättrad effektivitet och exakt kontroll.
Riktningskontrollstöd
I kombination med andra ventiler bidrar tvåvägsventiler till komplexa riktningskontrollscheman. De kan isolera specifika ställdon eller kretsgrenar, vilket gör att andra riktningsventiler kan fungera mer effektivt och säkert.
Specialiserade 2-vägs tryckavlastningsventiler skyddar hydrauliska system från övertrycksförhållanden. Dessa ventiler förblir stängda under normala driftstryck men öppnas automatiskt när systemtrycket överskrider säkra gränser och riktar överskottsvätskan tillbaka till behållaren.
Enkelheten med tvåvägsventiler ger flera betydande fördelar till hydraulisk systemdesign:
Tillförlitlighet: Med färre rörliga delar än multi-portventiler erbjuder 2-vägsventiler vanligtvis utmärkt tillförlitlighet och livslängd. Deras enkla design minskar sannolikheten för mekaniskt fel och gör underhåll enkelt.
Kostnadseffektivitet: Den grundläggande designen och tillverkningens enkelhet för 2-vägsventiler gör dem mycket kostnadseffektiva jämfört med mer komplexa ventiltyper. Denna överkomliga priser gör dem attraktiva för applikationer där budgetbegränsningar är viktiga.
Snabbt svar: Många tvåvägsventiler, särskilt magnetventiler, erbjuder extremt snabba växlingstider. Denna snabba svarsförmåga är avgörande för applikationer som kräver exakt tidpunkt och kontroll.
Tät avstängning: När 2-vägsventiler är korrekt utformade och underhålls ger utmärkta tätningsfunktioner, vilket förhindrar internt läckage som kan kompromissa med systemeffektivitet eller säkerhet.
Mångsidighet: Trots deras enkelhet kan tvåvägsventiler anpassas till många applikationer genom olika manövreringsmetoder, material och konfigurationer.
Att välja den högra tvåvägsventilen för en hydraulisk applikation kräver noggrant övervägande av flera faktorer:
Tryckbetyg: Ventilen måste kunna hantera systemets maximala driftstryck med tillräcklig säkerhetsmarginal. Underklassificering kan leda till ventilfel och potentiella säkerhetsrisker.
Flödeskapacitet: Ventilens flödekoefficient (CV) måste vara tillräcklig för att hantera den erforderliga flödeshastigheten utan överdrivet tryckfall. Understora ventiler kan skapa systemflaskhalsar och minska effektiviteten.
Svarstid: Tillämpningar som kräver snabb växling behöver ventiler med snabba svaregenskaper. Aktionsmetoden påverkar avsevärt svarstiden.
Driftsmiljö: Faktorer som temperatur, föroreningsnivåer och vibrationer påverkar ventilvalet. Hårda miljöer kan kräva specialiserade material eller skyddande funktioner.
Kontrollintegration: Ventilens manövreringsmetod måste vara kompatibel med systemets kontrollarkitektur. Moderna system kräver ofta ventiler med elektroniska återkopplingsfunktioner.
