När du arbetar med hydrauliska system är det viktigt att kontrollera vätskeflödets riktning för säkerhet och effektivitet. Backventilen RVP-20 är en plåtmonterad hydraulisk komponent utformad för att tillåta vätska att flöda i en riktning samtidigt som det förhindrar tillbakaflöde. Den här guiden förklarar vad som gör RVP-20 värdefull för hydrauliska applikationer och hur den fungerar i verkliga situationer.
Vad är backventilen RVP-20?
Back Valve RVP-20 är en fjäderbelastad ventil tillverkad av HYDAC, ett tyskt företag specialiserat på hydrauliska lösningar. Denna ventil använder en konformad tallriksdesign som skapar en läckagefri tätning när vätska försöker strömma bakåt. "20" i namnet indikerar att den är dimensionerad för medelflödestillämpningar, motsvarande en 1-tums röranslutning i -16-serien.
Ventilen tillåter fritt flöde från port B till port A samtidigt som det blockerar omvänt flöde helt. När vätsketrycket övervinner fjäderkraften (vanligtvis 0,5 bar), rör sig konen tillbaka och släpper igenom vätska. När trycket sjunker eller vänder trycker fjädern snabbt konen bakåt mot sitt säte och stoppar alla bakåtrörelser. Denna enkla mekaniska åtgärd sker utan ström eller extern kontroll.

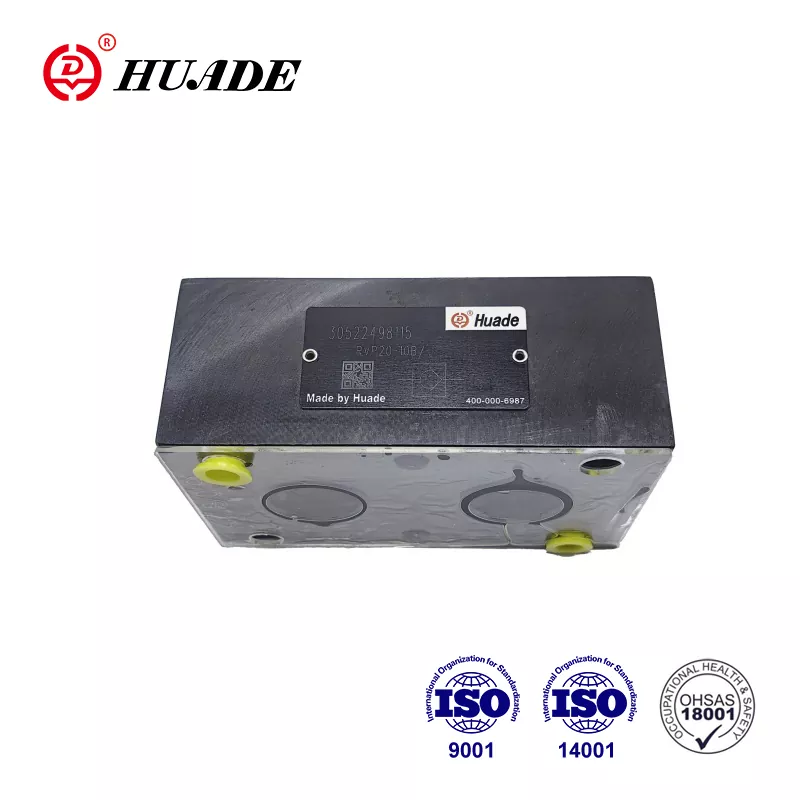

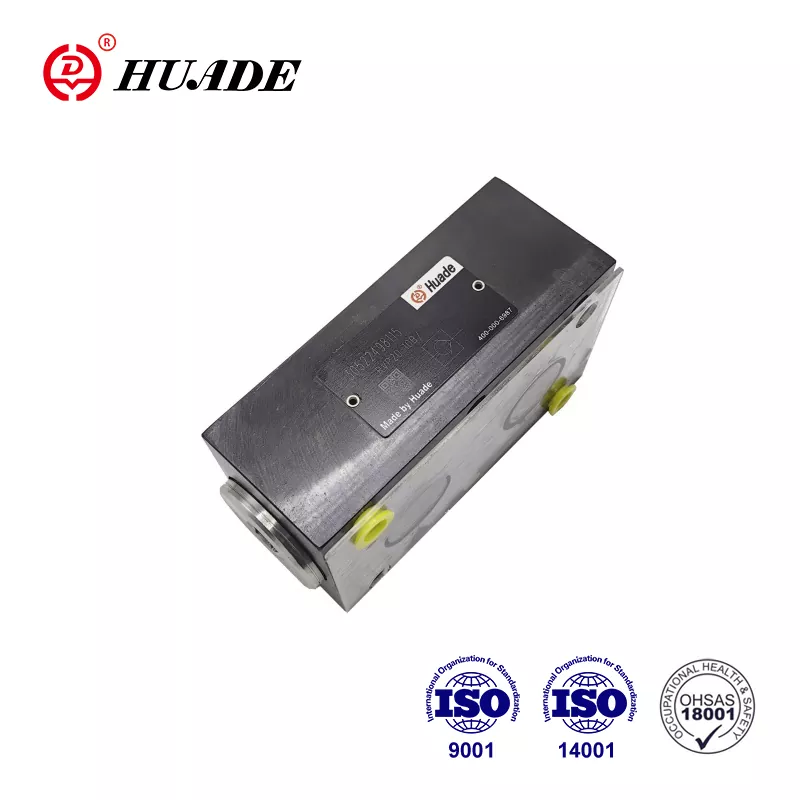

Backventilen RVP-20 väger cirka 3,3 kg och har en kompakt plattmonteringsdesign som passar direkt på ventilblocken. Denna monteringsstil sparar utrymme jämfört med inline-ventiler och gör installationen enklare i komplexa hydraulkretsar.
Tekniska specifikationer och prestanda
Backventilen RVP-20 klarar maximalt arbetstryck upp till 350 bar (5 000 psi) och flöden upp till 350 liter per minut (150 gpm). Dessa specifikationer gör den lämplig för medelstarka hydraulsystem som finns i entreprenadutrustning och industrimaskiner. Ventilen bibehåller sin prestanda över ett temperaturområde från -20°C till +80°C, och täcker de flesta driftsmiljöer.
Spricktrycket för standardbackventilen RVP-20 är 0,5 bar, vilket betyder att vätskan endast behöver minimalt tryck för att öppna ventilen för framåtflöde. Anpassade versioner med 1 bar eller högre spricktryck finns tillgängliga när applikationer kräver mer motstånd mot öppning. Tryckfallet över ventilen ökar med flödeshastigheten - vid 200 liter per minut, räkna med cirka 2 bar tryckförlust, medan vid maximalt flöde på 350 liter per minut kan tryckfallet nå 4 till 8 bar.
Ventilhuset består av fosfaterat stål med alternativ för zinkbeläggning, medan käglan och sätet är gjorda av härdat och slipat stål för hållbarhet. FKM-tätningar ger kemisk beständighet och fungerar med mineraloljehydraulikvätskor med en viskositet mellan 2,8 och 800 mm²/s. Designen följer DIN ISO 1219-standarderna och är testad med mineraloljor som uppfyller DIN 51524-specifikationerna.
Hur backventilen RVP-20 fungerar
Att förstå funktionen av backventilen RVP-20 hjälper till att förklara varför den är effektiv i hydrauliska system. Ventilen innehåller en fjäderbelastad kon som sitter mot ett precisionsbearbetat säte. I stängt läge håller fjädern denna kon tätt mot sätet, vilket skapar en metall-mot-metall-tätning som förhindrar vätska från att passera bakåt.
När vätska kommer in från port B med tillräckligt tryck, trycker den mot konytan. När trycket överstiger fjäderkraften växlar könen bakåt, vilket öppnar en bana för vätska att strömma mot port A. Könen förblir öppen så länge som framåttrycket fortsätter. Under detta öppna tillstånd skapar backventilen RVP-20 relativt lågt motstånd, vilket möjliggör effektiv vätskerörelse genom systemet.
Om trycket utjämnas eller vänder, trycker fjädern omedelbart tillbaka konen till sitt stängda läge. Denna snabba stängning förhindrar återflöde och skyddar komponenter uppströms från tryckspikar eller omvänd rotation. Kondesignen säkerställer att ventilsätena sitter ordentligt varje gång utan att kräva justering eller underhåll av stängningsmekanismen.
Installationsmått och montering
Backventilen RVP-20 använder ett standardiserat plåtmonteringsmönster som passar SAE-, BSPP- och NPTF-portkonfigurationer. Monteringsytan är 76,5 mm bred med portar åtskilda 60 mm. Ventilens totala längd är 133 mm, med en bashöjd på 127 mm. Dessa kompakta dimensioner gör att backventilen RVP-20 kan passa in i trånga utrymmen i hydrauliska grenrör.
Installationen kräver M10-bultar åtdragna till 20-30 Nm. Monteringsytan bör ha en grovhet på 0,8 μm eller slätare för att säkerställa korrekt tätning. Ventilen kan monteras i vilken riktning som helst utan att påverka prestandan, vilket ger designers flexibilitet när de skapar hydrauliska kretsar. Portgängor är 16 mm djupa och flänstjockleken är 19 mm.
När du installerar backventilen RVP-20, kontrollera att flödesriktningen matchar pilmarkeringen på ventilhuset. Port B ska anslutas till tryckkällan, medan port A ansluts till den skyddade kretsen. Användning av rätt bultkvalitet (10,9 eller högre) förhindrar att fästelementen går sönder under vibrationer och tryckcykler.
Vanliga tillämpningar för backventil RVP-20
Mobila maskiner utgör ett stort applikationsområde för backventil RVP-20. Grävmaskiner använder dessa ventiler vid hydraulpumpens utlopp för att upprätthålla mottrycket och förhindra tryckstötar när bomrörelser plötsligt stannar. Rullar och komprimatorer drar nytta av ventilens förmåga att isolera hydrauliska kretsar, vilket förbättrar säkerheten under utrustningens drift.
Industriella automationssystem förlitar sig på backventilen RVP-20 för cylinderlåsning och tryckunderhåll. Formsprutningsmaskiner använder dessa ventiler för att säkerställa stabilt insprutningstryck, vilket minskar defekter och stilleståndstid med 20-30 % enligt fältrapporter. Hydraulsystem för monteringslinjen använder ventilerna för att förhindra oavsiktlig rörelse när kretsarna är trycklösa.
Marina och offshore-applikationer drar fördel av backventilen RVP-20:s korrosionsbeständiga material och pålitliga tätning. Ventilställdon på fartyg och oljeplattformar använder dessa backventiler för riktningsisolering. Högtryckssmörjsystem och hydrauliska klämfixturer innehåller också RVP-20 där återflödesförhindrande är avgörande för systemets integritet.
Ventilen fungerar bäst i låg- till medelfrekventa cykelapplikationer. För system med konstant högfrekvent drift kan upprepad öppning och stängning påskynda slitaget på konen och sitsytorna. I sådana fall blir det viktigt att överväga alternativa ventilkonstruktioner eller tätare underhållsintervall.
Underhåll och livslängd
Backventilen RVP-20 kräver minimalt underhåll under normala driftsförhållanden. HYDAC bedömer medeltiden till fel (MTTF_d) till 150 år under idealiska förhållanden, även om den faktiska livslängden i hög grad beror på vätskerenheten och driftsmiljön. Årliga inspektioner eller kontroller var 1 000:e drifttimme hjälper till att identifiera slitage innan fel uppstår.
Viktiga underhållsuppgifter inkluderar inspektion av tätningar för skador eller försämring och övervakning av tryckfall över ventilen. Om tryckfallet ökar med mer än 10 % från baslinjemätningar kan internt slitage eller kontaminering påverka prestandan. Tätningsbytessatser (artikelnummer 555094) finns tillgängliga för periodisk service.
När du servar backventilen RVP-20, isolera den hydrauliska kretsen helt och avlasta allt tryck innan du tar bort ventilen. Efter återmontering, utför ett läckagetest vid 1,5 gånger arbetstrycket för att verifiera tätningens integritet. Att bibehålla korrekt vätskefiltrering (20 μm eller finare) förlänger ventilens livslängd avsevärt genom att förhindra att slipande partiklar skadar tätningsytor.
Att hålla hydraulvätskan ren och inom det specificerade viskositetsintervallet förhindrar de vanligaste problemen med backventilen RVP-20. Kontaminering orsakar cirka 80 % av de hydrauliska komponenternas fel, så investeringar i kvalitetsfiltrering och regelbunden vätskeanalys lönar sig genom förlängd komponentlivslängd och minskad stilleståndstid.
Jämför backventil RVP-20 med liknande modeller
Inom HYDAC RV/RVP-serien sitter Back Valve RVP-20 mellan mindre och större modeller. RVP-16 hanterar flöden på upp till 200 liter per minut och väger 2,1 kg, vilket gör den lämplig för lättare applikationer. RVP-25 ökar kapaciteten till 550 liter per minut men väger 5,8 kg, bättre lämpad för tunga industrisystem. Alla tre modellerna delar samma maxtryck på 350 bar och temperaturintervall.
Andra tillverkare erbjuder konkurrerande produkter med liknande specifikationer. Bosch Rexroths S 20-serie har integrerade säkerhetsfunktioner och elektriska övervakningsalternativ, med tryckklasser till 315 bar och flödeskapacitet till 450 liter per minut. Parker Hannifins PV-serie betonar lättviktskompositmaterial för flygtillämpningar, som klarar 350 bar och 300 liter per minut.
Danfoss CSV-seriens ventiler har förbättrad korrosionsbeständighet och högre tryckklasser (420 bar) lämpade för jordbruksutrustning. HAWE Hydraulik BC-serien erbjuder ultrakompakta konstruktioner för tyska maskintillverkare, med ett tryck på 350 bar och ett flöde på 320 liter per minut. Back Valve RVP-20 förblir konkurrenskraftig genom sin beprövade tillförlitlighet, läckagefria design och enkla integration i befintliga HYDAC-system.
Inköp och tillgänglighet
Backventilen RVP-20 har standardartikelnummer 705937 från HYDAC. Inköp via auktoriserade distributörer säkerställer äkta delar och teknisk support. Större distributörer inkluderar ValinOnline och Leader Hydraulics, som lagerför ventilen och relaterade tätningssatser. Ledtiderna varierar beroende på region men sträcker sig vanligtvis från omedelbar tillgänglighet till 2-4 veckor för standardkonfigurationer.
Anpassade versioner av backventilen RVP-20 med olika spricktryck eller speciella tätningar kräver längre ledtider, vanligtvis 6-8 veckor. När du beställer anpassade specifikationer, tillhandahåll kompletta systemkrav inklusive arbetstryck, flödeshastighet, vätsketyp och temperaturintervall. Denna information hjälper HYDAC-ingenjörer att rekommendera den optimala konfigurationen.
Begagnade eller renoverade backventil RVP-20-enheter visas på andrahandsmarknader som eBay, ofta till lägre priser. Men att köpa begagnade hydrauliska komponenter medför risker inklusive okänd servicehistorik och potentiellt internt slitage. Om kostnadsbegränsningar kräver övervägande av använda ventiler, köp endast från säljare med verifierat rykte och begär trycktestningsdokumentation.
Bästa praxis för integrering av backventil RVP-20
Framgångsrik integration av backventilen RVP-20 börjar med korrekt systemdesign. Beräkna faktiska flödeshastigheter och tryckfall för att säkerställa att ventilen inte skapar för stort motstånd i kretsen. Ventilen fungerar bäst när flödet håller sig under 80 % av maximal kapacitet, vilket ger marginal för tryckspikar och temperaturvariationer.
Installera ett luftavluftnings- eller avluftningsfilter i system där luft kan medföras. Instängd luft kan förhindra att backventilen RVP-20 stängs ordentligt och kan orsaka kavitationsskada med tiden. Genom att placera ventilen så att luftbubblor kan stiga och strömma ut förbättras prestanda och livslängd.
När du använder flera backventil RVP-20-enheter i parallella kretsar, säkerställ en balanserad flödesfördelning. Små variationer i spricktryck mellan ventiler kan orsaka ojämn belastning, vilket minskar effektiviteten hos parallellarrangemanget. Överväg att använda matchade uppsättningar från samma produktionsbatch för kritiska applikationer.
Övervaka backventilen RVP-20 under första systemstart och idrifttagning. Se upp för ovanligt ljud, överdriven värme eller oväntade tryckavläsningar som kan indikera installationsproblem eller inkompatibla driftsförhållanden. Tidig upptäckt av problem förhindrar skador på ventilen och andra systemkomponenter.
Förstå begränsningar och överväganden
Medan Back Valve RVP-20 utmärker sig i många applikationer, förhindrar man felaktig applicering genom att inse dess begränsningar. Ventilen är inte konstruerad för högfrekvent cykling där konen öppnar och stänger många gånger per minut. Sådan operation påskyndar slitaget och kan orsaka för tidigt fel. För högfrekventa tillämpningar, överväg pilotstyrda backventiler eller patronventiler utformade för dynamisk service.
Den fjäderbelastade designen gör att backventilen RVP-20 alltid skapar ett visst tryckfall under framåtflödet. I kretsar där minimal resistans är kritisk måste denna egenskap ta hänsyn till pumpstorlek och systemeffektivitetsberäkningar. Vid maximalt flöde kan tryckfallet nå 8 bar, vilket omvandlas till värme och slöseri med energi.
Omvänt flöde ger inget läckage när ventilen fungerar korrekt, men föroreningar eller slitage kan äventyra tätningen. System som kräver absolut nollläckage för säkerhet kan behöva redundanta ventiler eller alternativa tätningstekniker. Regelbundna tester verifierar att omvänd tätning förblir effektiv under hela ventilens livslängd.
Backventilen RVP-20 ger rent mekanisk drift utan lägesåterkoppling eller justerbarhet under drift. Tillämpningar som kräver variabelt spricktryck eller fjärrkontroll kräver olika ventiltyper. Att förstå dessa grundläggande egenskaper hjälper till att matcha ventilen till lämpliga applikationer.
Slutsats
Backventilen RVP-20 fungerar som en pålitlig lösning för att förhindra tillbakaflöde i hydraulsystem som arbetar vid tryck upp till 350 bar med flöden upp till 350 liter per minut. Dess fjäderbelastade kondesign skapar läckagefri omvänd tätning samtidigt som lågt tryckfall framåt bibehålls. Det kompakta plattmonteringsformatet förenklar installationen i ventilblock och grenrör.
Denna ventil finner utbredd användning i mobila maskiner, industriell automation och marin hydraulik där riktningsstyrning är viktig för säkerhet och effektivitet. Med korrekt installation, vätskerenhet och periodisk inspektion ger backventilen RVP-20 många års problemfri service. Dess standardiserade design och breda tillgänglighet gör den till ett praktiskt val för nya system och ersättningstillämpningar.
När du väljer en backventil för hydrauliska applikationer, överväg backventilen RVP-20 för medelhöga kretsar som kräver pålitligt återflödesskydd. Matcha ventilens specifikationer till dina systemkrav, följ installationsriktlinjerna och bibehåll korrekt vätsketillstånd för optimal prestanda och livslängd.
