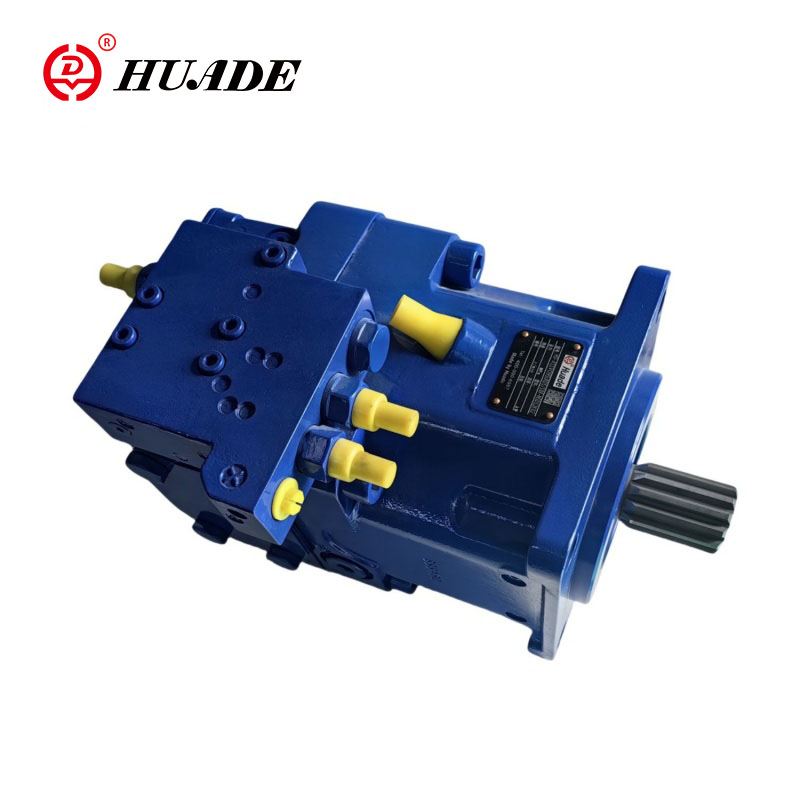

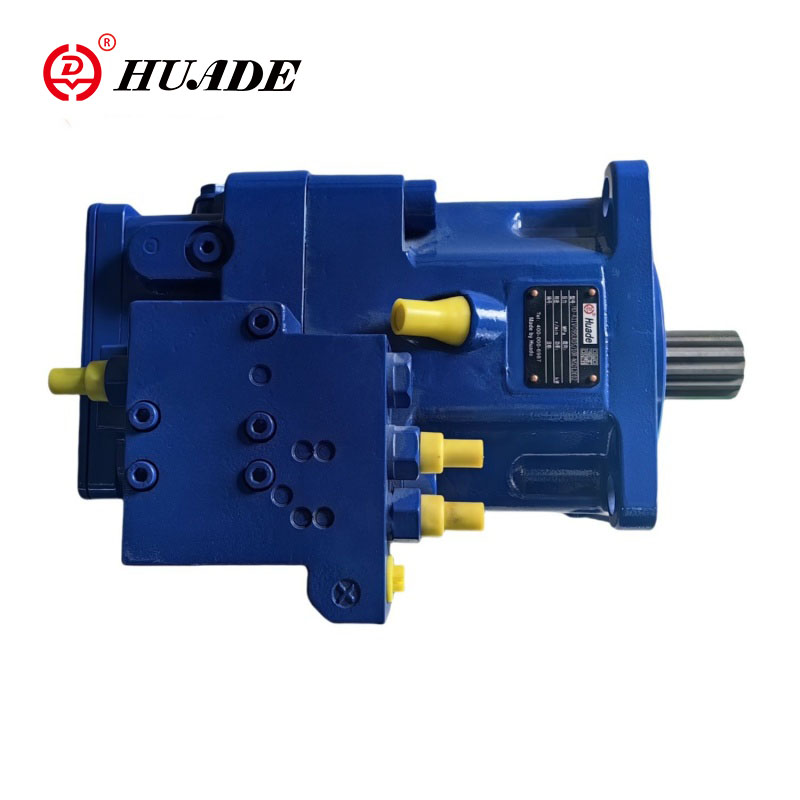

Axiell kolvvariabel pump a11vo

Huade -märket A11vo Swash Plate Axial kolvvariabel pump används för hydrostatisk överföring i hydrauliska system med öppen krets. Flödeshastigheten för denna axiella kolvpump är proportionell mot överföringshastigheten och förskjutningen. Genom att justera swash -plattvinkeln kan flödeshastigheten ändras tröjt. A11VO -pumpen kan matcha Rexroths i prestanda.

Produktparameter för axiell kolvvariabel pump A11vo

• Driftstryckområdet

◇ Inlopp ----- Absolut tryck i Port S (sugport)

Version utan laddningspump

Pabs min ---------- 0,8 bar

Pabs max ---------- 30 bar

Om trycket är> 5 ​​bar, fråga Huade hydraulisk.

Version med laddningspump

Pabs min ---------- 0,6 bar

Pabs max ---------- 2 bar

◇Maximal tillåtet hastighet (hastighetsgräns)

Tillåten hastighet genom att öka inloppstryck PAB: erna vid sugporten eller vid VG ≤vg max

◇ Outlet ---- tryck i hamn A eller B

Nominellt tryck PN ---------- 350 bar

Maximalt tryck PMAX ---------- 400 bar

Nominellt tryck: Max.Design -tryck vid vilket trötthetsstyrka säkerställs

Maximalt tryck: Max. driftstryck som är tillåtet för kortsiktigt (t <1s).

◇ Minsta driftstryck

En minsta driftstryck Pb Min krävs i pumpservicelinjen beroende på hastighet, svivningsvinkeln och förskjutningen (se diagram).

◇ Fall dräneringstryck

Fallets dräneringstryck vid portarna T1 och T2 kan vara maximalt 1,2 bar högre än inloppstrycket vid hamnen men inte högre än PL ABS. Max -------------- 2 Bar.

En obegränsad, full storlek fall av avloppslinje direkt till tanken krävs.

◇ Temperaturområdet för axelringen

FKM -axelringen är tillåten för fall av avloppstemperaturer på -25 ℃ till +115 ℃.

•Notera:

För applikationer under 25 ° C är en NBR -axelring nödvändig (tillåtet temperaturområde: -40 ° C till +90 ° C).

Ange NBR -axel tätningsring i tydlig text i ordningen.

Produktfunktion och applicering av axiell kolvvariabel pump A11vo

Drag:

▶ Variabel axiell kolvpump av Swash Plate -design för hydrostatiska enheter i hydraulsystemet med öppen krets.

▶ Designad främst för användning i mobilapplikationer.

▶ Pumpen fungerar under självprimningsförhållanden, med tanktryck eller med en valfri inbyggd laddningspump (impeller).

▶ Ett omfattande utbud av kontrollalternativ är tillgängligt som matchar alla applikationskrav.

▶ Strömkontrollalternativ är externt justerbart, även när pumpen körs,

▶ Genomfördelningen är lämplig för tillsats av växelpumpar och axiella kolvpumpar upp till samma, dvs 100/% genom enheten.

▶ Utgångsflödet är proportionellt mot drivhastigheten och oändligt variabel mellan QV max och QV min = 0.

Ansökan:

Huades axiella kolvvariabel Pump A11vo används ofta i ingenjörsmaskiner och lätt industriutrustning, järn- och stålmetallurgi och gruvmaskiner, fartyg, civil luftfartsmarkutrustning, petroleum och petrokemiska maskiner, konstruktion och gångmaskiner.
