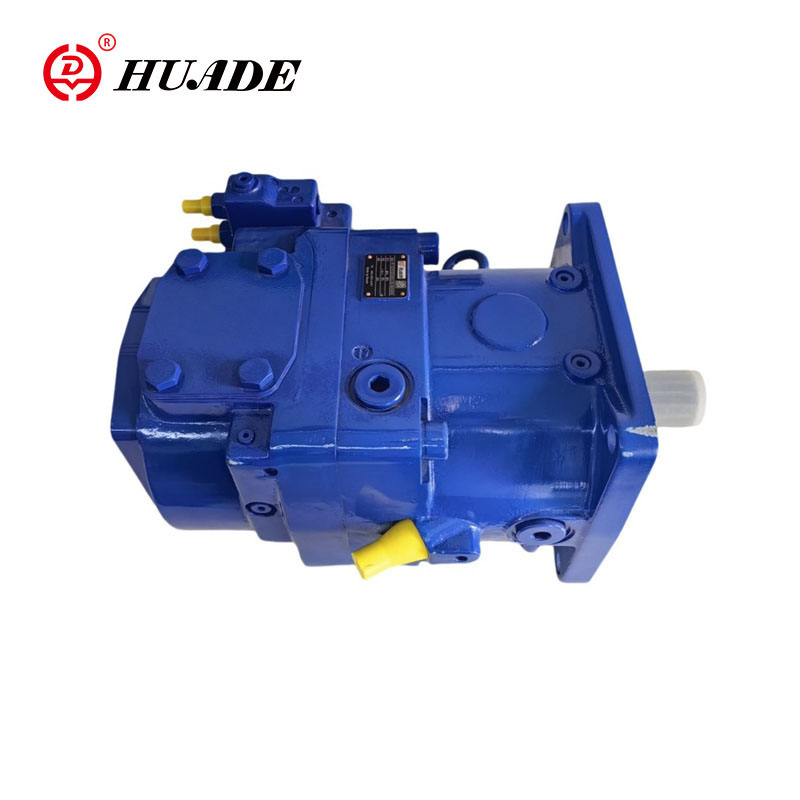

Axiell kolvvariabel pump a11vlo

Huades axiella kolvvariabel Pump A11VLO är främst utformad för användning i mobila applikationer. Huade Hydraulic har mer än 40 års erfarenhet av design och tillverkning av hydrauliska komponenter. Dess axiella kolvvariabel pump A11vlo är jämförbara med Rexroth och har överlägsen prestanda. De matchar Rexroth -produkter i prestanda och är ett prisvärt alternativ.

Produktparameter för axiell kolvvariabel pump a11vlo

•Driftstryckområdet

▷ Inlopp ----- Absolut tryck i Port S (sugport)

Version med laddningspump

Pabs min ---------- 0,6 bar

Pabs max ---------- 2 bar

▷Maximal tillåtet hastighet (hastighetsgräns)

Tillåten hastighet genom att öka inloppstryck PAB: erna vid sugporten eller vid VG ≤vg max

▷ Outlet ---- tryck i hamn A eller B

Nominellt tryck PN ---------- 350 bar

Maximalt tryck PMAX ---------- 400 bar

Nominellt tryck: Max.Design -tryck vid vilket trötthetsstyrka säkerställs

Maximalt tryck: Max. driftstryck som är tillåtet för kortsiktigt (t <1s).

▷ Minsta driftstryck

En minsta driftstryck Pb Min krävs i pumpservicelinjen beroende på hastighet, svivningsvinkeln och förskjutningen (se diagram).

▷ Fall dräneringstryck

Fallets dräneringstryck vid portarna T1 och T2 kan vara maximalt 1,2 bar högre än inloppstrycket vid hamnen men inte högre än PL ABS. Max -------------- 2 Bar.

En obegränsad, full storlek fall av avloppslinje direkt till tanken krävs.

▷ Temperaturområdet för axelringen

FKM -axelringen är tillåten för fall av avloppstemperaturer på -25 ℃ till +115 ℃.

•Notera:

För applikationer under 25 ° C är en NBR -axelring nödvändig (tillåtet temperaturområde: -40 ° C till +90 ° C).

Ange NBR -axel tätningsring i tydlig text i ordningen.

Produktfunktion och applicering av axiell kolvvariabel pump A11vlo

Drag:

▶ Variabel axiell kolvpump av Swash Plate -design för hydrostatiska enheter i hydraulsystemet med öppen krets.

▶ Pumpen fungerar under självprimningsförhållanden, med tanktryck eller med en valfri inbyggd laddningspump (impeller).

▶ Ett omfattande utbud av kontrollalternativ är tillgängligt som matchar alla applikationskrav.

▶ Strömkontrollalternativ är externt justerbart, även när pumpen körs,

▶ Genomfördelningen är lämplig för tillsats av växelpumpar och axiella kolvpumpar upp till samma, dvs 100/% genom enheten.

▶ Utgångsflödet är proportionellt mot drivhastigheten och oändligt variabel mellan QV max och QV min = 0.

Ansökan:

Huades axiella kolvvariabla pump A11VLO kan användas i ingenjörsmaskiner och lätt industriutrustning, järn- och stålmetallurgi och gruvmaskiner, fartyg, civil luftfartsutrustning, petroleum och petrokemiska maskiner, konstruktion och gångmaskiner.
