Vill du förstå vad en FCV-ventil är och hur den fungerar? Du är på rätt plats! Flödeskontrollventiler (FCV) är viktiga delar av många industriella system, och den här guiden hjälper dig att förstå allt du behöver veta om dem.

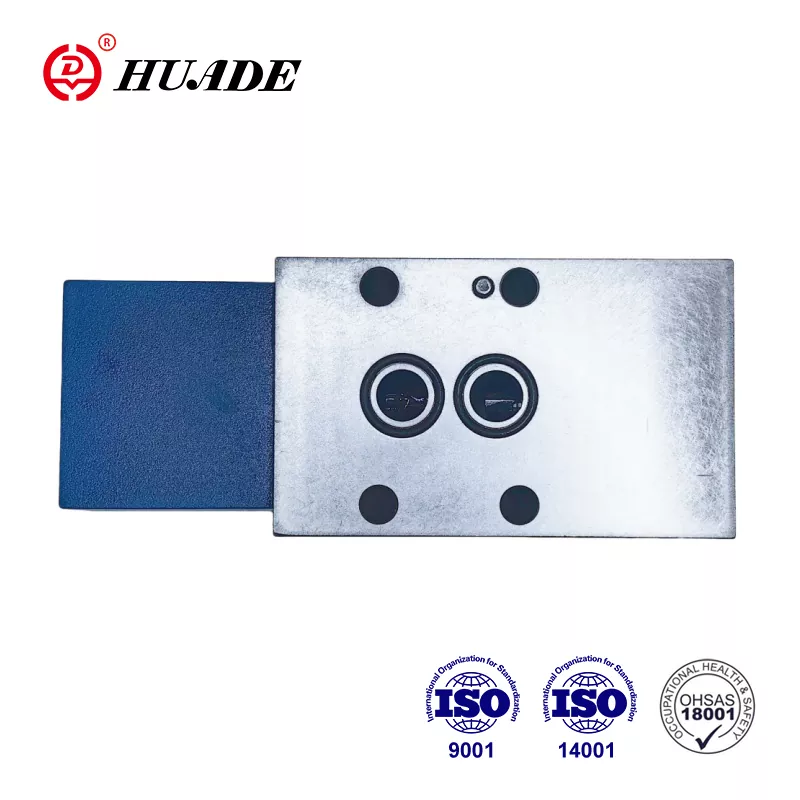

Vad är en FCV-ventil?
EnFCV ventilstår förFlödeskontrollventil. Se det som en smart kran som automatiskt kan justera hur mycket vätska eller gas som strömmar genom rören. Istället för att du vrider på ett handtag använder dessa ventiler signaler från datorer eller kontroller för att öppna och stänga exakt.
Hur fungerar en FCV-ventil?
Föreställ dig att du vattnar din trädgård med en slang. När du klämmer ihop munstycket kommer mindre vatten ut. När du släpper den rinner det mer vatten. En FCV-ventil fungerar på liknande sätt, men den styrs av elektroniska signaler snarare än din hand.
Ventilen skapar en begränsning (som att klämma ihop slangen) i röret. Denna begränsning kontrollerar:
- Hur snabbt vätskan rinner
- Trycket i systemet
- Temperaturkontroll
- Vätskenivåer i tankar
Typer av FCV-ventiler
Det finns flera typer av flödeskontrollventiler, var och en designad för olika jobb:
1. Globventiler
Bäst för:Exakt flödeskontroll
Hur de fungerar:En plugg rör sig upp och ner för att kontrollera flödet
Proffs
Mycket exakt kontroll, utmärkt avstängning
Nackdelar
Högre tryckförlust, dyrare
2. Kulventiler
Bäst för:Snabb på/av-kontroll
Hur de fungerar:En boll med ett hål roterar för att tillåta eller blockera flöde
Proffs
Snabb drift, låg tryckförlust
Nackdelar
Inte bra för exakt strypning (såvida inte speciellt designad)
3. Vridspjällsventiler
Bäst för:Stora rör, kostnadseffektiva lösningar
Hur de fungerar:En skiva roterar för att kontrollera flödet
Proffs
Kompakt storlek, lägre kostnad
Nackdelar
Mindre exakt än klotventiler
4. Membranventiler
Bäst för:Frätande eller rena vätskor
Hur de fungerar:Ett flexibelt membran styr flödet
Proffs
Ingen kontaminering, utmärkt för rena applikationer
Nackdelar
Begränsat temperatur- och tryckområde
Hur man väljer rätt FCV-ventil
Att välja rätt flödesreglerventil beror på flera faktorer:
1. Vad är ditt syfte?
- På/av-kontroll:Kul- eller fjärilsventiler fungerar bra
- Exakt strypning:Globventiler är ditt bästa val
- Både:Leta efter specialdesignade kulventiler med V-portar
2. Vilken vätska kontrollerar du?
- Rent vatten:De flesta ventiltyper fungerar bra
- Frätande kemikalier:Välj membran eller specialbelagda ventiler
- Tjocka vätskor:Undvik ventiler som lätt kan täppas till
3. Storleks- och tryckkrav
- Små rör:Glob- eller nålventiler för precision
- Stora rör:Vridspjällsventiler för kostnadsbesparingar
- Högtryck:Kul- eller klotventiler med rätt klassificering
4. Kontrollnoggrannhet behövs
- Grov kontroll:Enkla fjärilsventiler
- Exakt kontroll:Globventiler med lika procentuella egenskaper
FCV-ventilställdon: vad får dem att röra sig?
FCV-ventiler behöver något för att få dem att öppna och stänga. Dessa kallas ställdon:
| Typ av ställdon | Proffs | Nackdelar | Bäst för |
|---|---|---|---|
| Pneumatisk (luftdriven) | Snabb, pålitlig, säker i farliga områden | Behöver tillförsel av tryckluft | De flesta industriella tillämpningar |
| Elektrisk | Mycket exakt, lätt att ansluta till datorer | Långsammare än pneumatisk, behöver explosionssäkra versioner | Applikationer som kräver exakt positionering |
| Hydraulisk | Mycket kraftfull, bra för stora ventiler | Komplexa, dyra, potentiella läckor | Kraftiga applikationer |
Vanliga tillämpningar av FCV-ventiler
Olje- och gasindustrin
Styr trycket i rörledningar, hantera flödet i raffinaderier, säkerhetsavstängningssystem
Kraftverk
Kontrollera pannvattennivåer, hantera ångflöde, kylvattensystem
Vattenbehandling
Styr kemikaliedosering, hantera pumpflöden, kontroll av systemtryck
Kemisk bearbetning
Exakt ingrediensblandning, temperaturkontrollsystem, säkerhetsisolering
VVS-system
Byggnadstemperaturkontroll, luftflödeshantering, energieffektiviseringsoptimering
Viktiga prestandafunktioner att förstå
Flödeskoefficient (Cv)
Detta nummer talar om hur mycket flöde ventilen klarar av. Högre Cv betyder mer flödeskapacitet. Det är som att jämföra storleken på olika trädgårdsslangar – större siffror betyder att mer vatten kan rinna igenom.
Räckvidd
Detta beskriver hur väl en ventil kan styra både höga och låga flöden. En ventil med 50:1 avståndsförmåga kan effektivt kontrollera flöden från 2 % till 100 % av sin maximala kapacitet.
Läckageklasser
Dessa betyg talar om hur bra en ventil stänger av:
- Klass I-IV:Metall-till-metall-tätning (viss läckage förväntas)
- Klass V:Mycket snäv avstängning
- Klass VI:Bubbeltät (nästan inget läckage)
Underhåll och felsökning
Vanliga problem:
- Ventilen svarar inte:Kontrollera ställdonets effekt och signaler
- Dålig kontroll:Kan behöva omkalibrering eller byte av trim
- Läckage:Kräver ofta byte av säte eller tätning
- Sticker:Orsakas vanligtvis av kontaminering eller slitage
Underhållstips:
- Regelbunden rengöring och inspektion
- Kontrollera ställdonets lufttillförsel (pneumatiska ventiler)
- Övervaka styrsignaler
- Byt ut tätningar och packning vid behov
FCV-ventilernas framtid: Smart teknik
Moderna FCV-ventiler blir smartare med:
Digital kommunikation
- Anslut direkt till datornätverk
- Skicka diagnostisk information
- Fjärrövervakningsmöjligheter
Prediktivt underhåll
- Sensorer upptäcker problem innan fel
- AI analyserar prestandadata
- Minskar oväntade stillestånd
Energieffektivitet
- Bättre design minskar energislöseri
- Förbättrade material håller längre
- Lägre miljöpåverkan
Att välja en leverantör
När du väljer FCV-ventiler, överväg dessa ledande tillverkare:
- Emerson (Fisher varumärke):Branschledare inom reglerventiler
- Flowserve:Stark i olje- och gastillämpningar
- IMI Critical Engineering:Specialiserade stränga servicelösningar
- Siemens:Bra integration med styrsystem
Leta efter leverantörer som erbjuder:
- Teknisk support och hjälp med dimensionering
- Kvalitetscertifieringar
- Lokal service och reservdelar
- Utbildningsprogram
Kostnadsöverväganden
FCV-ventilkostnaderna varierar kraftigt beroende på:
- Storlek:Större ventiler kostar mer
- Material:Exotiska legeringar ökar priset avsevärt
- Precisionskrav:Högre noggrannhet kostar mer
- Certifieringar:Särskilda godkännanden tillkommer kostnad
Budgetplaneringstips:
- Tänk på den totala ägandekostnaden, inte bara initialpriset
- Ta hänsyn till underhålls- och energikostnader
- Överspecificera inte – välj lämplig kvalitet för dina behov
Slutsats
FCV-ventiler är avgörande komponenter i moderna industrisystem. Att förstå grunderna - typer, applikationer och urvalskriterier - hjälper dig att fatta bättre beslut oavsett om du specificerar, köper eller underhåller dessa system.
Kom ihåg dessa nyckelpunkter:
- Matcha ventiltypen till dina specifika applikationsbehov
- Tänk på både initial kostnad och långsiktig drift
- Glöm inte ställdon och styrkrav
- Planera för underhåll och framtida uppgraderingar
Oavsett om du kontrollerar vatten i en byggnad, hanterar kemikalier i en anläggning eller hanterar olja och gas i ett raffinaderi, gör rätt FCV-ventil hela skillnaden i systemets prestanda, säkerhet och effektivitet.
Behöver du hjälp med att välja rätt FCV-ventil för din applikation? Rådgör med erfarna ingenjörer och leverantörer som kan guida dig genom urvalsprocessen utifrån dina specifika krav.
