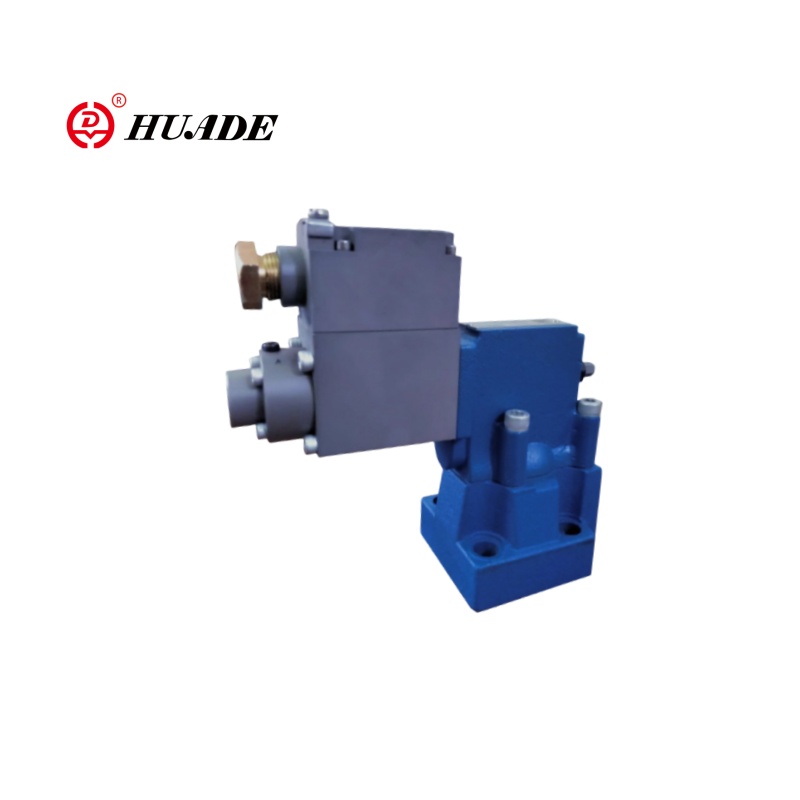

Jämfört med explosionssäker tryckavlastningsventil DBE är Valve DBEM-serien mer lämplig för scenarier med högt dynamiskt svar och intelligenta krav. Arbetstryckområdet 50 ~ 315 bar, flödeshastighet upp till 600 l/min (DBEM 32 -modell). Arbetsspänningen är DC 24V. Explosionssäker tryckavlastningsventil DBEM antar en integrerad design, med en valfri integrerad digital förstärkare (OBE-modul), förenklad ledning och en plug-in-ventilkärnstruktur, så det finns inget behov av att demontera rörledningen för underhåll.
| Vätska | Mineralolja som är lämplig för NBR och FKM -tätning |
| Fosfatester för FKM -tätning | |
| Fluidtemperaturområde ℃ | -30 till +80 (NBR -tätning) |
| -20 till +80 (FKM SEAL) | |
| Viskositetsintervall mm2/s | 2,8 till 380 |
| Linearitet | ± 3,5% |
| Repeterbarhet | ＜ ± 2% |
| Elektrisk | |
| Kraftkälla | Likström |
| Min.solenoidström | 100 |
| Max.Solenoid Current MA | 800 |
| Spolmotstånd | 19,5Ω vid 20 ℃, Max.warm Value: 28,8Ω |
| Arbetsstatus | Kontinuerlig |
| Max. Arbeta miljötemperatur | +50 ℃ |
| Isolering till DIN 40 050 | IP65 |
Drag:
-Sub-plattmontering:
- Porting Mönster till DIN 24 340 Form E och ISO 6264
- För installation i grenrör
- 4 tryckbetyg
- Max. tryckbegränsning, valfritt
- Förstärkare typ VT-2000 (måste beställas separat)
Ansökan:
Explosionssäker tryckavlastningsventil DBEM används allmänt inom olje- och gasindustrin, kemiska och farmaceutiska explosionssäkra system, kolgruvor och underjordisk utrustning, fartyg och marinteknik.
Exempel:
Explosionssäker PLC → DBEM-ventil (integrerad OBE-förstärkare) → Explosionssäker trycksensor
↓
PROFIBUS-DP
Explosionssäker tryckavlastningsventil DBEM är pilotstyrd tryckavlastningsventil. Det används för att kontinuerligt ställa in trycket i hydrauliska system med elektrisk signal.

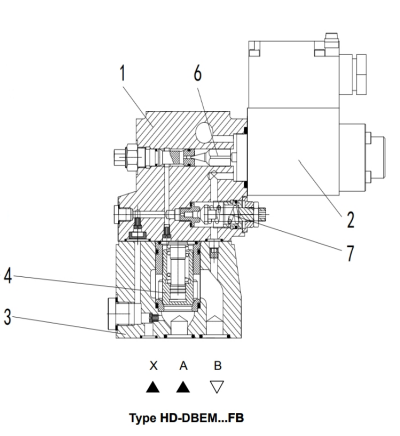

I grund och botten består dessa ventiler av en pilotventil (1) med proportionell magnetventil (2) och huvudventilen (3) med huvudspolinsats (4).
Typ HD-DBE ... FB
Tryckgränsen är i förhållande till det elektriska strömvärdet och ställs in av den proportionella magnetventilen (2). Systemtrycket appliceras på huvudspolen (4). Samtidigt appliceras trycket på fjäderbelastade sidan av huvudspolen (4) och pilotpoppen (6) via öppning (5) vid pilotventilen (1). Om den hydrauliska kraften överskrider magnetventilen öppnas pilotpoppen (6). Pilotvätska kan flyta tillbaka till tank- och tryckfall som orsakas av öppningseffekterna huvudspolen (4). Sedan öppnar huvudspolen (4) kanalen från pump till tank.
Typ HD-DBEM ... FB
Eventuellt kan ventilen levereras med en ytterligare fjäderbelastad pilotkontrollventil (7) för maximal trycksäkerhet (redundant trycksäkerhet).

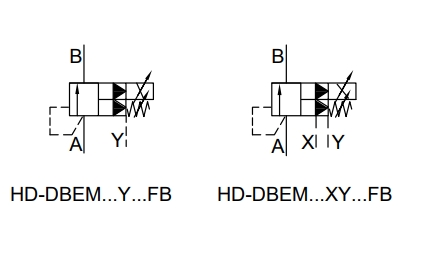

Symbol för Explosionssäker tryckavlastningsventil DBEM
