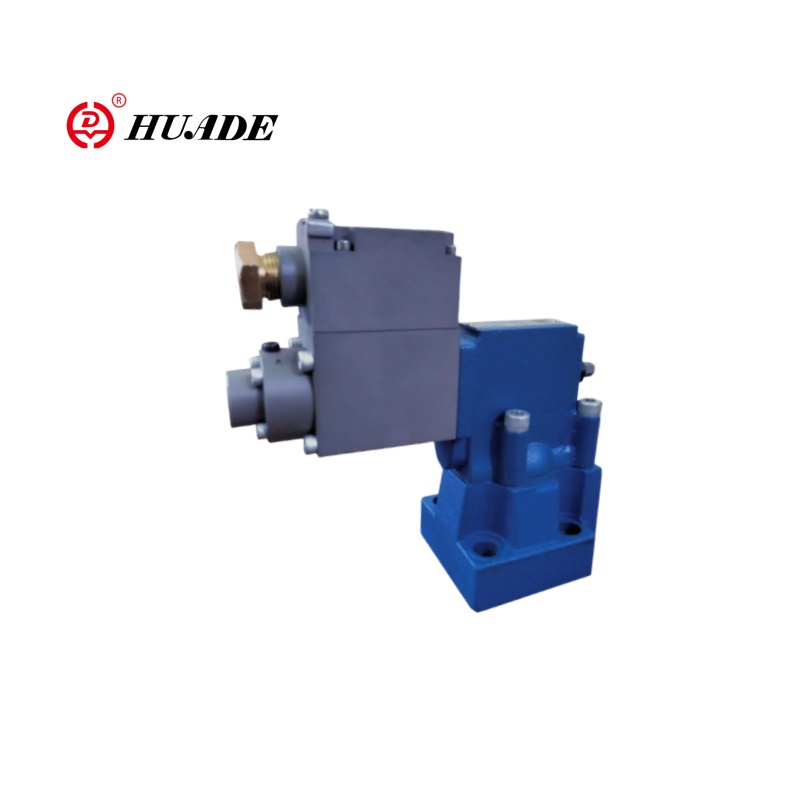

Explosionssäker lättnadsventil-DBE-serien är en elektriskt kontrollerad tryckreglerande ventil utformad för brandfarliga och explosiva miljöer, med exakt proportionell tryckreglering och säker explosionssäker egenskaper. Proportionell avlastningsventil DBE har en inbyggd mekanisk nödlättningsfunktion, byter automatiskt till säkert tryck när strömmen är avstängd. Och slitstödande beläggning på ventilkärnan kan förlänga livslängden.
| Vätska | Mineralolja som är lämplig för NBR och FKM -tätning |
| Fosfatester för FKM -tätning | |
| Fluidtemperaturområde ℃ | -30 till +80 (NBR -tätning) |
| -20 till +80 (FKM SEAL) | |
| Viskositetsintervall mm2/s | 2,8 till 380 |
| Linearitet | ± 3,5% |
| Repeterbarhet | ＜ ± 2% |
| Elektrisk | |
| Kraftkälla | Likström |
| Min.solenoidström | 100 |
| Max.Solenoid Current MA | 800 |
| Spolmotstånd | 19,5Ω vid 20 ℃, Max.warm Value: 28,8Ω |
| Arbetsstatus | Kontinuerlig |
| Max. Arbeta miljötemperatur | +50 ℃ |
| Isolering till DIN 40 050 | IP65 |
Drag:
-Sub-plattmontering:
- Porting Mönster till DIN 24 340 Form E och ISO 6264
- För installation i grenrör
- 4 tryckbetyg
- Max. tryckbegränsning, valfritt
- Förstärkare typ VT-2000 (måste beställas separat)
Ansökan:
Explosionssäker tryckavlastningsventil DBE kan användas för att borra plattformsutblåsningsförebyggare (BOP), nerhålverktyg, naturgaskomprimeringsstationer, gruvdrift hydrauliska stöd, sköldmaskiner, gasutvinningsutrustning, djuphavsborrningsutrustning och explosionssäkra däckmaskiner.
Exempel:
Explosionssäker PLC → Explosionssäker proportionell förstärkare → DBE-ventil → Hydraulisk ställdon
↑
Explosionssäker trycksensor (feedback)
Explosionssäker tryckavlastningsventil DBE är pilotstyrd tryckavlastningsventil. Det används för att kontinuerligt ställa in trycket i hydrauliska system med elektrisk signal.

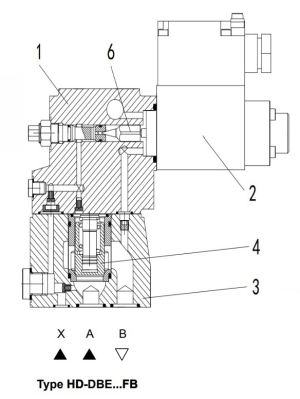

I grund och botten består dessa ventiler av en pilotventil (1) med proportionell magnetventil (2) och huvudventilen (3) med huvudspolinsats (4).
Typ HD-DBE ... FB
Tryckgränsen är i förhållande till det elektriska strömvärdet och ställs in av den proportionella magnetventilen (2). Systemtrycket appliceras på huvudspolen (4). Samtidigt appliceras trycket på fjäderbelastade sidan av huvudspolen (4) och pilotpoppen (6) via öppning (5) vid pilotventilen (1). Om den hydrauliska kraften överskrider magnetventilen öppnas pilotpoppen (6). Pilotvätska kan flyta tillbaka till tank- och tryckfall som orsakas av öppningseffekterna huvudspolen (4). Sedan öppnar huvudspolen (4) kanalen från pump till tank.

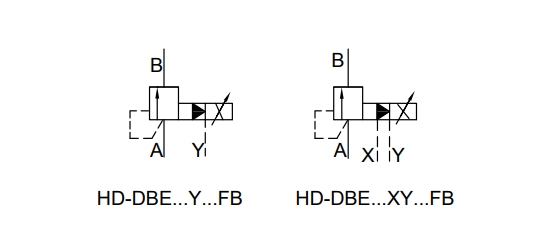

Symbol för Explosionssäker tryckavlastningsventil DBE
