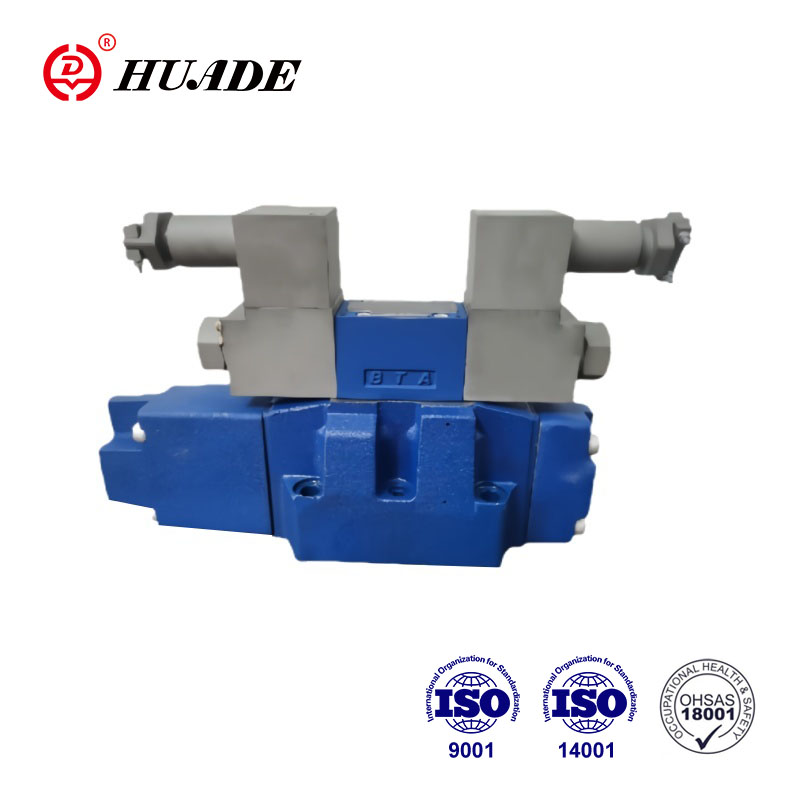

Explosionssäker proportionell riktningsventil 4WRZ används ofta i hydrauliska system som kräver exakt kontroll och explosionssäker prestanda. Huades 4WRZ-serie explosionssäkra ventiler är CNEX-certifierade. Explosionssäkra betyg och certifieringar uppfyller vanligtvis relevanta internationella standarder. Explosionssäker proportionell ventil 4WRZ har känsliga flödesregleringsegenskaper, som kan uppnå exakt kontroll av trycket, flödet och riktningen för det hydrauliska systemet.
| Allmän | ||
| Ventiltyp | September | |
| Installation | valfritt, helst horisontellt | |
| Lagringstemperaturområde (℃) | -20 till +80 | |
| Omgivningstemperaturområde (℃) | -20 till +70 | |
| Vikt (kg) | Ng10 | 7.8 |
| Ng16 | 13.4 | |
| Ng25 | 18.2 | |
| Ng32 | 42.2 | |
| Hydraulisk (mätt med HLPAG.P = 100BAR: 40 ℃ ± 5 ℃) | ||||||
| Nominell storlek | 10 | 16 | 25 | 32 | ||
| Driftstryck (bar) | Pilotventil | Extern pilotoljeförsörjning | 30 till 100 bar | |||
| Internt oljeförsörjning | 100 till 350 med "D3" endast | |||||
| Huvudventil | upp till 315 | upp till 350 | upp till 350 | upp till 350 | ||
| Returflödestryck (bar) | Port T (port R) (extern pilotoljeavlopp) | upp till 315 | upp till 250 | upp till 250 | upp till 150 | |
| Port T (internt pilotoljeavlopp) | upp till 30 | upp till 30 | upp till 30 | upp till 30 | ||
| Port y | upp till 30 | upp till 30 | upp till 30 | upp till 30 | ||
| Pilotoljevolyminmatningssignal 0- 100 % (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Pilotoljeflöde i port x och y med en stegad insignal 0- 100 % (l/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Flödet av huvudventilen (L/min) | upp till 170 | upp till 460 | upp till 870 | upp till 1600 | ||
| Hydraulvätska | Mineralolja (HL, HLP) till DIN 51524 Ytterligare vätskor vid förfrågan! | |||||
| Hydraulisk vätsketemperaturområde (℃) | -20 till +80 (helst +40 till +50) | |||||
| Viskositetsintervall (mm2/s) | 20 till 380 (helst 30 till 46) | |||||
| Föroreningsgrad | Maximal tillåten grad av förorening av tryckvätskan är till NAS 1638 eller ISO 4406 (c) | Ett filter med en minsta retentionshastighet på ßx≥ 75 rekommenderas | ||||
| Pilotventil | NAS 1638 Klass 7 | x = 5 | ||||
| Huvudventil | NAS 1638 Klass 9 | x = 15 | ||||
| Hysteres (%) | ≤ 6 | |||||
| Elektrisk | ||
| Ventiltyp | September | |
| Typ av skydd av ventilen till EN 60529 | IP65 med kabeluttag monterat och låst | |
| Spänningstyp | Likström | |
| Kommandovärde överlappning (%) | 15 | |
| Max. ström (a) | 1.5 | |
| Magnetidspolmotstånd (ω) | Kallt värde vid 20 ℃ | 4.8 |
| Max. varmt värde | 7.2 | |
| Tull (%) | 100 | |
| Spoltemperatur (℃) | upp till 150 | |
| Ventilskydd till EN 60529 | IP65 med monterad och fast plug-in-kontakt | |
| Kontrollelektronik | ||
| Extern förstärkare för typ WRZ | VT-VSPA2-1-L2X / ... | |
| Kommandovärde | Spänningsingång "A1" (V) | V ± 10 |
| Aktuell ingång "F1" (MA) | 4 till 20 | |
Drag:
▶ Pilotstyrd proportionell riktningsventil för att styra riktningen och storleken på ett flöde
▶ Operation sker med proportionella solenoider med central tråd och löstagbar spole
▶ För undermontering av underplattor:
Portingmönster till ISO 4401 och DIN 2430
▶ Vårcentrerad kontrollspol
▶ 4WRZE: Integrerad elektronik (OBE) med spänningsingång eller ströminmatning (A1 resp. F1)
▶ 4WRZ: Associated Control Electronics (separat ordning)
Ansökan:
Explosionssäker riktningsventil 4WRZ-L7X används för att styra riktningen och flödet i spolbrytning, kolbrytningsmaskiner, metallurgiska maskiner.
■Pilotventil typ 3DREP 6 ...
Pilotventilen är en proportionell magnetventil som drivs med 3-vägs tryckreducerande ventil. Den används för att konvertera en elektrisk insignal till en proportionell tryckutgångssignal och används på alla 4WRZ ... ventiler.
De proportionella solenoiderna är kontrollerbara DC -våtstift -solenoider med central tråd och avtagbar spole. Solenoiden styrs valfritt av extern elektronik.
Design:
Ventilen består i princip av:
- bostäder (1)
- Kontrollspolen (2) med tryckmätande spolar (3 och 4)
- Solenoider (5 och 6) med central tråd
Arbetsprincip
–När solenoiderna (5 och 6) är i det avaktiverade tillståndet, hålls kontrollspolen (2)
av kompressionsfjädrar i centralt läge
–Direkt drift av kontrollspolen (2) genom att aktivera en proportionell magnetventil, t.ex. Energisering av magnetventil "A" (5). Tryckmätning av spolen (3) och kontrollspolen (2) flyttas till vänster i proportion till den elektriska insignalen; Anslutning från P till B och A till T genom de öppningsliknande tvärsnitten med progressiva flödesegenskaper; Nedströmning av magnetventilen (5), kontrollspolen (2) återförs till det centrala läget av kompressionsfjädern, i det centrala läget, hamnarna A och B är öppna för T, dvs hydraulvätskan kan flyta till tanken utan några begränsningar.
–Manuell åsidosättande, valfritt, med hjälp av den, kan kontrollspolen (2) flyttas utan att kräva energisering av magnetventilen.
Anmärkningar:
Typ 3DREP 6:Tömning av tanklinjen måste förhindras. När det gäller en motsvarande installationssituation ska en förbelastningsventil installeras (förbelastningstrycket ca 2 bar).
Pilotventil med två spolpositioner
(Typ 3Rep 6 ... B ...)
I princip motsvarar funktionen för denna ventilversion den för ventilen med tre spolpositioner. Men denna 2-positionsventil är försedd med magnetventil "A" (5). I stället för den 2: a proportionella magnetventilen är en plug -skruv (7) monterad.
■Pilotdrivna proportionella riktningsventiler typ 4WRZ ...
Ventiler av typ 4WRZ ... är pilotstyrda riktningsventiler med drift genom proportionella i proportionella solenoider. De styr riktningen och storleken på ett flöde.
Design:
Ventilerna består i princip av:
- En pilotventil (9) med proportionella solenoider (5 och 6), styrspolen (2) och ORIFCE -pluggar (15)
- En huvudventil (10) med huvudspolen (11) och centreringsfjäder (12).
Arbetsprincip
-När solenoiderna (5 och 6) avaktiveras hålls huvudspolen (11) av Centering Springs (12) i centrala position.
- OP5ERATION AV 1THAE TMBAIN SPOOL (11) Genom pilotventilen (9) flyttas huvudspolen proportionellt, beroende på spolläget, flöde från P till A och B till T (R) eller P till B och A till T (R).
till exempel Genom att aktivera magnetventil "B" (6) flyttas kontrollspolen (2) till höger, pilotolja matas genom pilotventilen (9) in i tryckkammaren (13) och flyttar huvudspolen (11) i proportion till den elektriska insignalen; Anslutning från P till A och B till T genom öppningsliknande tvärsnitt med progressivt flöde.
egenskaper.
Nedströmning av magnetventilen (6), kontrollspolen (2) och huvudspolen (11) återförs till det centrala läget.
- Pilotoljeförsörjning till pilotventilen internt via port P eller externt via Port X.
- Med hjälp av en valfri manuell åsidosättande kan kontrollspolen (2) flyttas utan att kräva energi av magnetventilen.
Anmärkningar:
För systemtryck över 100 bar måste typ D3 -pilottrycksmodulen (14) monteras mellan pilotventilen (9) och huvudventilen (10).
Symboler för explosionssäker proportionell riktningsventil 4wrz
