Hydrauliska system bildar ryggraden i otaliga industriella applikationer, från byggutrustning och Tillverkningsmaskiner till flyg- och rymdsystem och marina fartyg. Hjärtat Av dessa system ligger kolvpumpen, en avgörande komponent som ansvarar för Konvertera mekanisk energi till hydraulisk kraft. Bland de olika typerna av kolvpumpar tillgängliga, axiella och radiella kolvpumpar sticker ut som två av mest använda mönster, var och en erbjuder distinkta fördelar för specifika applikationer.
Förstå de grundläggande skillnaderna mellan dessa två pumptyper är avgörande för ingenjörer, tekniker och Alla som är involverade i hydraulisk systemdesign eller underhåll. Medan båda pumparna Servera samma grundläggande funktion av att trycka hydraulisk vätska, deras inre Konstruktion, driftsprinciper och prestationsegenskaper varierar betydligt. Denna omfattande jämförelse kommer att utforska de viktigaste skillnaderna mellan axiella och radiella kolvpumpar, vilket hjälper dig att fatta välgrundade beslut för Dina hydrauliska applikationer.
FörståelseAxial kolvpumpar
Axial kolvpumpar har kolvar arrangerade parallellt med pumpens drivaxel, med deras fram- och återgående rörelse längs rotationsaxeln. Denna design skapar ett kompakt, effektivt system Där kolvar rör sig fram och tillbaka inom cylindrar arrangerade i en cirkulär mönster runt den centrala axeln.
Driften av en axiell kolvpump förlitar sig på en swashplatta eller en böjd axeldesign. I swashplattpumpar, kolvar Skjut in i cylindrarna i en cylinderfat som roterar med drivaxeln. När fatet roterar följer kolvarna vinkeln på swashplattan och skapar den återgående rörelsen som krävs för pumpning. Förskjutningen kan vara Varierad genom att ändra swashplattvinkeln, vilket gör dessa pumpar idealiska för variabel Förskjutningsapplikationer.

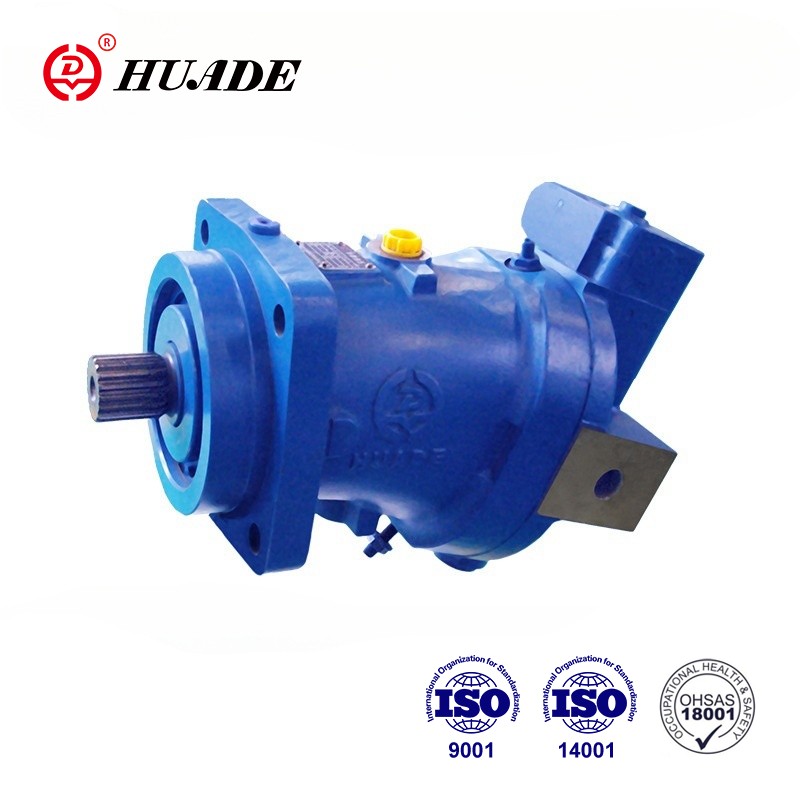

Bent Axis Axial kolvpumpar fungerar på en Liknande princip men använder en annan mekanism. Cylinderfatet är placerad i en vinkel mot drivaxeln, och kolvar är anslutna till Kör fläns genom anslutningsstavar och sfäriska leder. Denna design möjliggör vanligtvis högre driftstryck jämfört med swashplatta mönster.
De viktigaste fördelarna med axiella kolvpumpar Inkludera deras höga kraft-till-vikt-förhållande, utmärkt effektivitet på High tryck och förmågan att tillhandahålla variabel förskjutning. De vanligtvis arbeta effektivt vid tryck från 3 000 till 6 000 psi, med några Specialiserade enheter som kan hantera tryck upp till 10 000 psi. Kompakt Design gör dem särskilt lämpliga för mobilapplikationer där utrymme och Vikt är kritiska faktorer.
Emellertid har axiella kolvpumpar också några begränsningar. De kan vara mer känsliga för föroreningar på grund av avslutningen toleranser mellan rörliga delar, och de kan ge högre ljudnivåer Jämfört med andra pumpkonstruktioner. Dessutom kan den komplexa inre geometri Gör underhåll mer utmanande och dyrt.
Förstå radiella kolvpumpar
Radiella kolvpumpar har kolvar ordnade vinkelrätt mot drivaxeln och sträcker sig radiellt utåt från centrum. I denna konfiguration rör sig kolvarna in och ut radiellt som pumpen fungerar och skapar en grundläggande annorlunda pumpverkan jämfört med axial mönster.
Den vanligaste typen av radiell kolvpump Använder en excentrisk kam eller ring för att skapa den fram- och återgående rörelsen. Som enhet Axeln roterar, en excentrisk komponent får kolvar att röra sig radiellt inåt och utåt inom deras cylindrar. Springs återgår vanligtvis kolvarna till deras utökade position under sugslaget, medan den excentriska kamen tvingar dem inåt under tryckslaget.
Vissa radiella kolvpumpar använder en annan design där kolvar är ordnade runt en stationär kamring, med Cylinderfat som roterar runt kammen. Detta arrangemang kan ge mjukare drift och minskade vibrationer i vissa applikationer.
Radiella kolvpumpar utmärker sig i applikationer kräver extremt högt tryck, ofta fungerar effektivt vid tryck Överstiger 10 000 psi, med några specialiserade enheter som kan hantera tryck upp till 40 000 psi eller högre. Denna exceptionella tryckförmåga gör dem Idealisk för applikationer som hydrauliska pressar, formsprutningsmaskiner, och andra högtrycksindustriella processer.
Den radiella designen erbjuder också utmärkt volymetrisk effektivitet och kan ge mycket exakt flödeskontroll. Ju större kolvområden möjliga med radiella arrangemang bidrar till deras Högtrycksfunktioner och smidiga driftsegenskaper. Dessutom, Radiella kolvpumpar tenderar att vara mindre känsliga för vätskekontaminering jämfört till axiella mönster, eftersom den radiella rörelsen ger en viss självrenande handling.
Viktiga skillnader och jämförelser
Tryckfunktioner
En av de viktigaste skillnaderna mellan axiella och radiella kolvpumpar ligger i deras tryckhantering kapacitet. Medan axiella kolvpumpar vanligtvis fungerar i 3 000 till 6 000 Psi -räckvidd, radiella kolvpumpar kan hantera mycket högre tryck, ofta Överstigande 10 000 psi. Detta gör radiella pumpar till det föredragna valet för Applikationer för ultrahögtryck.
Storlek och vikt överväganden
Axiella kolvpumpar erbjuder i allmänhet en mer Kompakt design och bättre kraft-till-vikt-förhållande, vilket gör dem idealiska för mobil applikationer där utrymme och vikt är till en premium. Radiella kolvpumpar tenderar att vara större och tyngre för motsvarande förskjutning, men deras robusta Konstruktion möjliggör drift med högre tryck.
Effektivitet och prestanda
Båda pumptyperna kan uppnå hög effektivitet nivåer, men deras toppeffektivitet sker vid olika driftsförhållanden. Axiella kolvpumpar visar vanligtvis utmärkt effektivitet över en bred Driftsområde, särskilt vid måttliga till höga tryck. Radiell kolv Pumpar visar ofta överlägsen effektivitet vid mycket höga tryck där deras design Fördelar blir mest uppenbara.
Underhåll och hållbarhet
Underhållskraven skiljer sig åt betydligt mellan de två designen. Axiella kolvpumpar, med deras komplex swashplatta eller böjd axelmekanismer, kan kräva mer frekvent underhåll och Specialiserad expertis för reparationer. Radiella kolvpumpar, med sin enklare Radiell rörelse, ger ofta längre livslängd i högtrycksapplikationer men kan kräva mer robusta stödstrukturer på grund av deras vikt och storlek.
Kostnadsöverväganden
Initialkostnad, underhållskostnader och Den totala ägandekostnaden varierar mellan de två pumptyperna. Axial kolvpumpar har vanligtvis lägre initialkostnader och är lättare tillgängliga, vilket gör dem attraktivt för många applikationer. Radiella kolvpumpar, medan de är potentiellt mer Dyra initialt kan ge bättre värde i högtrycksapplikationer där deras överlägsna tryckfunktioner eliminerar behovet av ytterligare Systemkomponenter.
Applikationsspecifika överväganden
Valet mellan axiell och radiell kolv Pumpar beror i slutändan på de specifika kraven i ditt hydrauliska system. Mobil utrustning som grävmaskiner, kranar och jordbruksmaskiner vanligtvis gynna axiella kolvpumpar på grund av deras kompakta storlek, variabel Förskjutningsfunktioner och utmärkt kraft-till-vikt-förhållande.
Industriella applikationer som kräver extremt Höga tryck, såsom metallformning, formsprutning eller hydraulisk testning utrustning, nytta ofta av de överlägsna tryckfunktionerna för radiell kolvpumpar. Den smidiga driften och exakta kontrollegenskaperna hos Radiella pumpar gör dem också lämpliga för applikationer som kräver hög noggrannhet och minimal pulsation.
