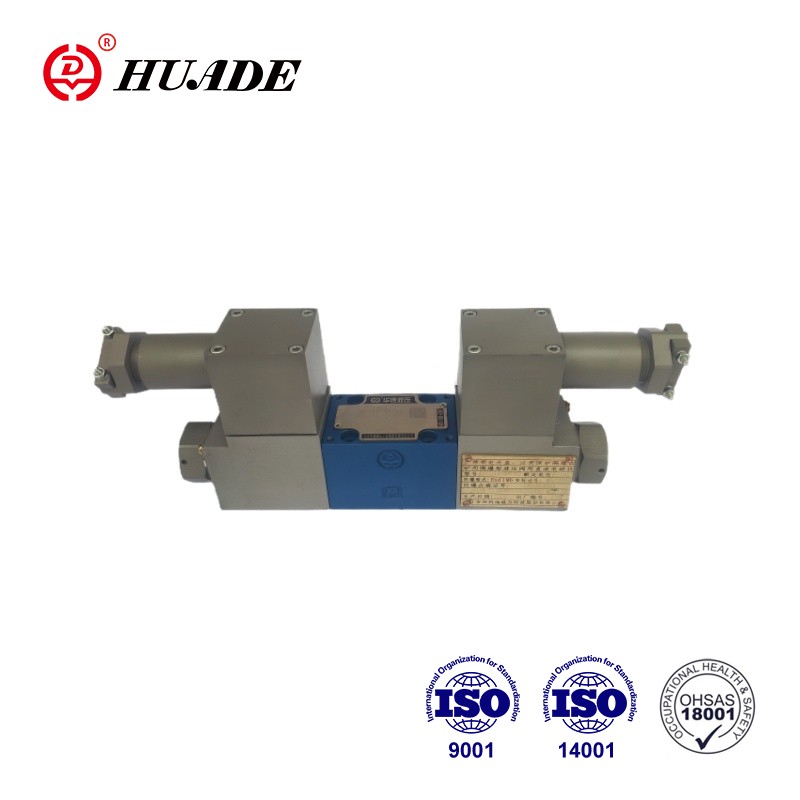

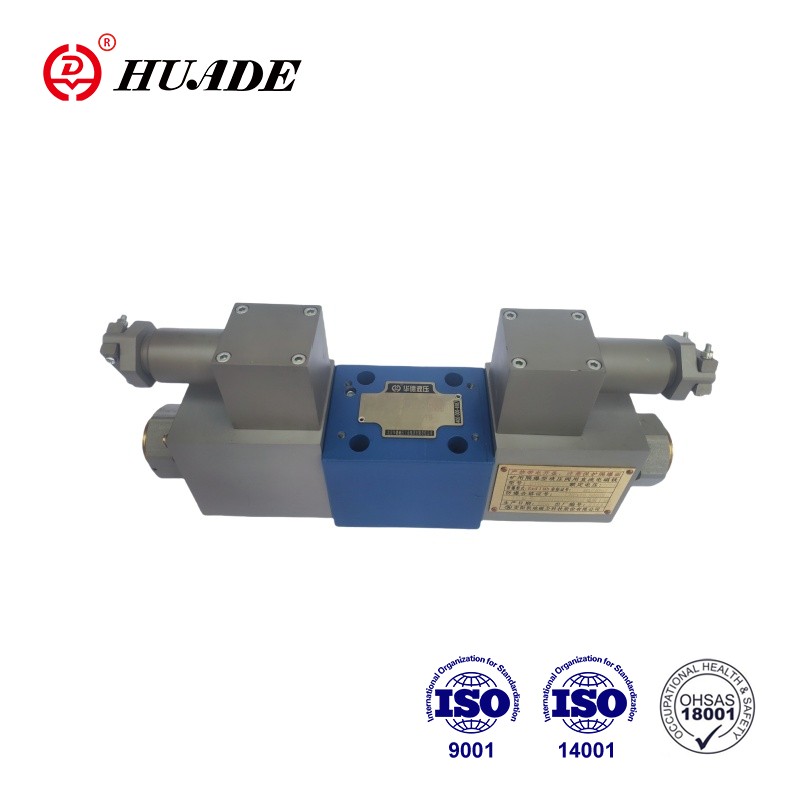

Explosionssäker proportionell riktningsventil 4WRA 10-2X är tillverkad av högkvalitativa korrosionsbeständiga material och huset är tillverkat av explosionssäkra material, som effektivt kan motstå explosionseffekt och låga erosion. Explosionssäker proportionell riktningsventil 4WRA 10-2X har passerat CNEX-certifieringen. Huades explosionssäkra produkt har fått konsekvent beröm på marknaden med hög kvalitet och lågt pris.
| Hydraulisk | |||
| Installation | Valfritt, helst horisontellt | ||
| Nominell storlek | 6 | 10 | |
| Vikt (kg) | 4Wra ... 2x | 2 | 6.6 |
| Nominellt flöde QVNOM vid △ p = 10 bar (l/min) | 7, 15, 26 | 30, 60 | |
| Hysteres (%) | ≤5 | ||
| Reverseringsspänn (%) | ≤1 | ||
| Svarskänslighet (%) | ≤ 0,5 | ||
| Max. | Portar A, B, P (bar) | 350 | |
| Port T (bar) | 210 | ||
| Tryckvätska | Mineralolja (HL, HLP) till DIN 51524 | ||
| Andra tryckvätskor på begäran! | |||
| Omgivande lufttemperaturområde (℃) | 4Wra ... 2x | -20 ° C till 70 ° C (-4 ° F till 158 ° F) | |
| Viskositetsintervall (mm2/s) | 20 till 380 (helst 30 till 46) | ||
| Flytande renlighetsklass | NAS1638 Class9 eller ISO 4406 Klass 20/18/15 | ||
| Elektrisk | ||||
| 1) Solenoiddata | ||||
| Spänningstyp | Likström | |||
| Kommandovärdesignal för 4WRA | ± 10vor4 ~ 20mA | |||
| Max.Current per magnetventil (a) | 2.5 | 1.5 | 0.8 | |
| Magnetidspolmotstånd (ω) | Kylningsvärde vid 20 ° C | 2 | 4.8 | 19.5 |
| Max.warm värde | 3 | 7.2 | 28.8 | |
| Tull (%) | ED100% | |||
| Max.coil temperatur (℃) | 150 | |||
| Ventilskydd till EN60529 | IP 65 | |||
| 2) Kontrollelektronik | ||||
| Förstärkare | 4Wra ... 2x | VT-VSPA2 -...- 2X | ||
| Matningsspänning (v) | Nominell spänning | 24 | ||
| Lägre begränsande värde | 21/22 (4WRA) | |||
| Övre begränsande värde | 35 | |||
| Förstärkare kraftförbrukning (a) | Imma | <1,8 | ||
| Impulsström | 3 | |||
Drag:
▶ Direktstyrd proportionell riktningsventil för att styra riktningen och storleken på ett flöde
▶ För undermontering av underplattor: Portmönster överensstämmer med ISO4401
▶ Aktuering med proportionella solenoider med central tråd och avtagbar spole
▶ Vårcentrerad kontrollspol
Ansökan:
Explosionssäker proportionell riktningsventil 4WRA 10-2X används allmänt i kolgruvor. Petrokemisk industri.
Ventilerna består i princip av: kropp (1) med monteringsyta, styrspolen (3) med kompressionsfjädrar (2), solenoider (4) med central tråd.
Med solenoiderna (4), de-Energised, hålls kontrollspolen (3) i det centrala läget av kompressionsfjädrarna (2).
Direkt drift av kontrollspolen (3) genom att aktivera en av de proportionella solenoiderna (4) t.ex. Kontroll av magnetventil, sedan rörelse av kontrollspolen (3) till vänster i proportion till den elektriska insignalen och anslutningen från P till A och B till T via ORIFCE-liknande tvärsektioner med progressiva flödesegenskaper.
4WRA (E) ... A-2X De 2 växlade positionsventilerna är emellertid endast utrustade med magnetventil "A". En plugg (6) är monterad på plats på "B" -proportionell magnetventil.
Symboler för explosionssäker proportionell riktningsventil 4WRA 10-2X
