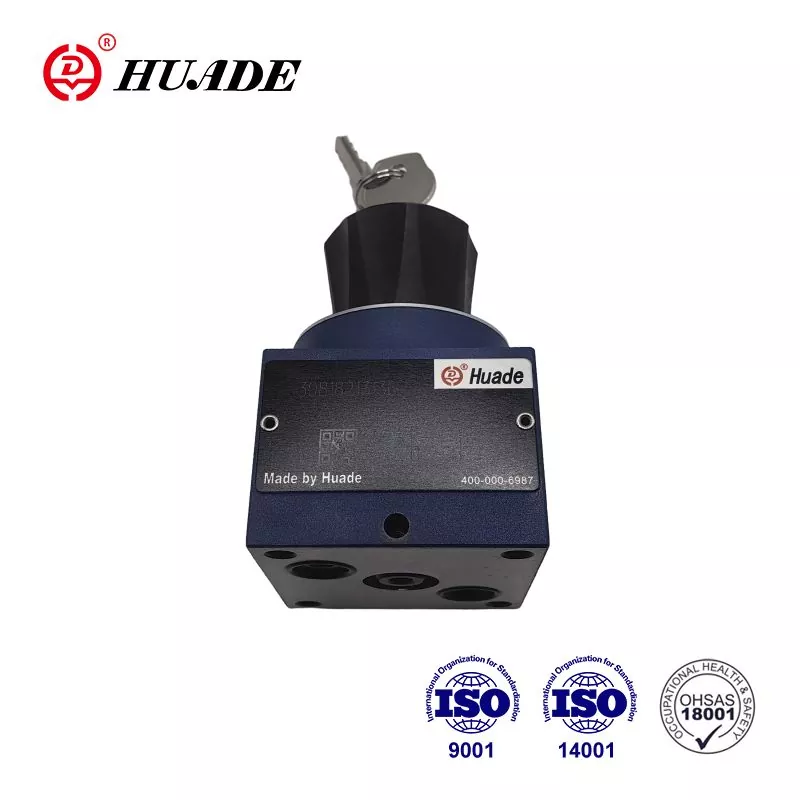

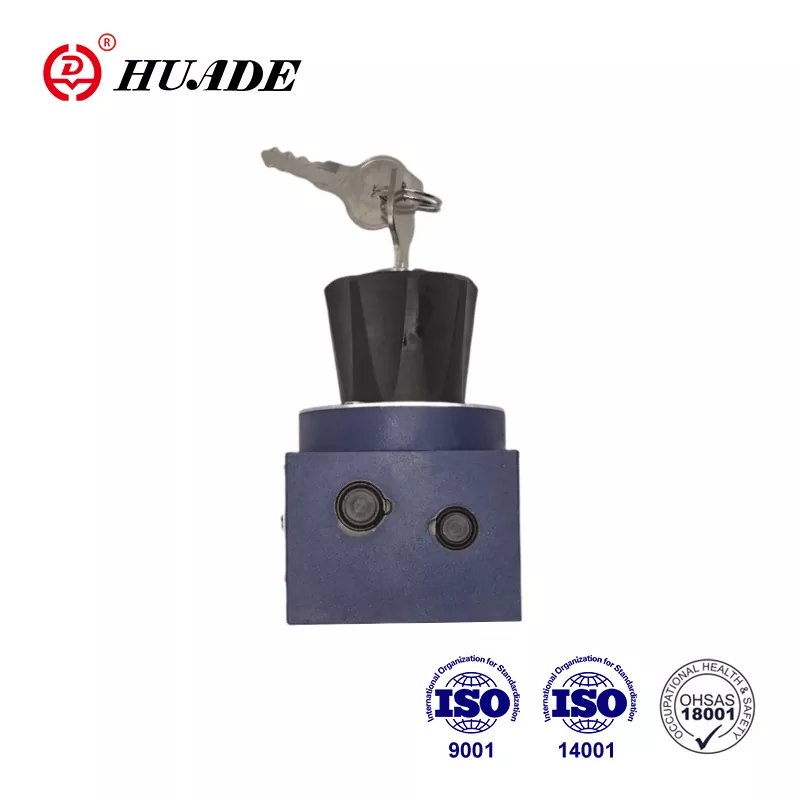

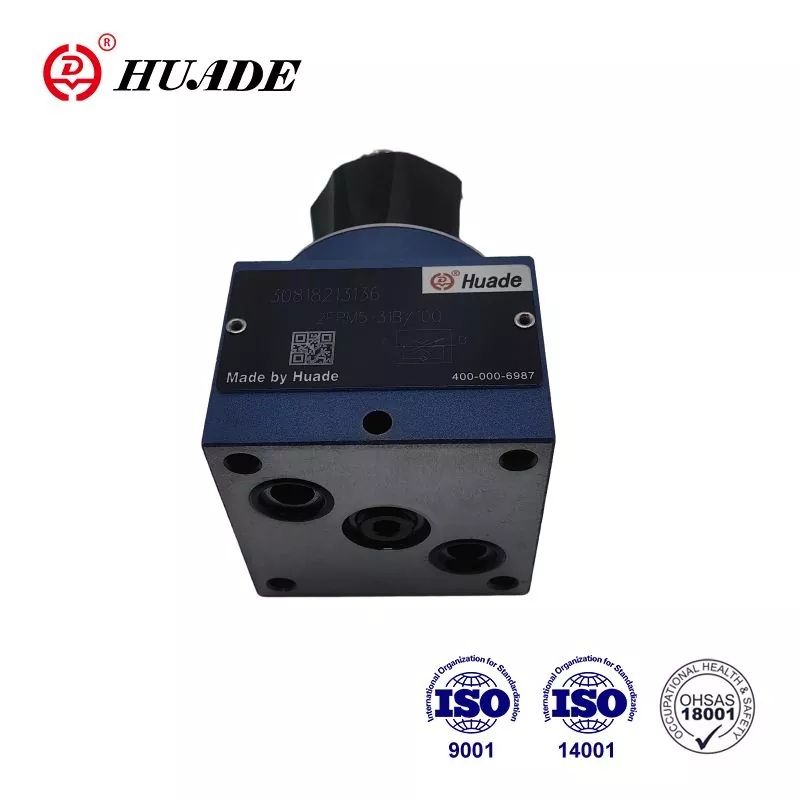

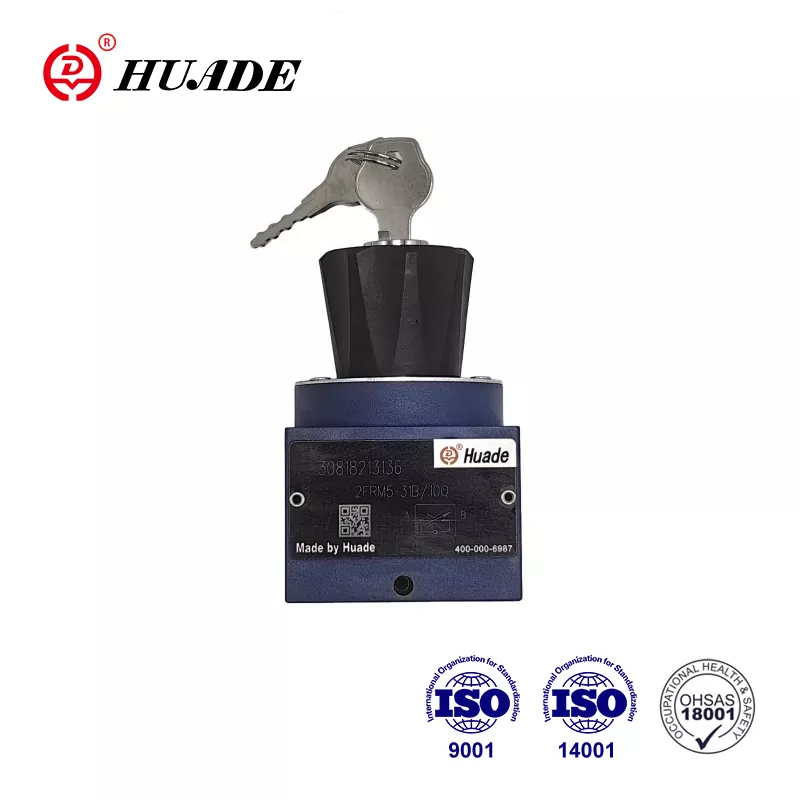

2FRM-flödesventilen är en 2-vägs flödeskontrollventil. Det används för strypning. Huade® är verkligen ett pålitligt varumärke i Kina. Genom två långsiktiga samarbeten med Rexroth är Huade® flödeskontrollventiler kompatibla med samma serie som erbjuds av Rexroth. Oavsett om det är i produktkvalitet, teknisk innovation, kundservice eller varumärkes rykte, har Huade Hydraulic presterat bra och vunnit ett brett rykte från marknaden och konsumenterna.
|
Allmän |
|
|
Hydraulvätska |
Mineralolja (för NBR -tätning) eller fosfatester (för FPM -tätning) |
|
Temperaturområde (℃) |
-30 till+80 |
|
Viskositetsintervall (mm ²/s) |
10 till 800 |
|
Rektorsmörgås |
|
|
Flow.max (l/min) |
15 |
|
Driftstryck (MPA) |
upp till 21 |
|
Krackningstryck (MPA) |
0.1 |
|
Vikt (kg) |
0.6 |
|
2-vägs flödeskontrollventil |
||||||||
|
Flöde. QV max (l/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆P med fritt returflöde B → A, QV-beroende (MPA) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Flödeskontroll |
temperaturstabil |
± 5% |
± 3% |
± 2% |
||||
|
tryckstabil (upp till |
± 2% |
4% |
||||||
|
Driftstryck, Max.- Port A (MPA) |
till 21 |
|||||||
|
Minsta tryckskillnadsområde (MPA) |
0,3 till 0,5 |
0,6 ~ 0,8 |
||||||
|
Föroreningsgrad (μM) |
25 (Q <5l/min) |
10 (Q <0,5L/min) |
||||||
|
Vikt (kg) |
1.6 |
|||||||
Drag:
▶ Portingmönster till DIN 24 340, från A, ISO 4401 och CETOP - RP 121H
▶ Tryckkompensatorslagbegränsare, valfritt
▶ Minskning av starthopp
▶ Flödeskontroll i båda riktningarna med en likriktare smörgåsplatta
▶ Låsbar roterande knopp
Ansökan:
Flödeskontrollventil, typ 2FRM är en tvåvägs flödeskontrollventil, som används för strypning och påverkas inte av tryck och temperatur.
2-vägs flödeskontrollventil 2frm består huvudsakligen av bostäder (1), inställning element (2), öppning (3), tryckkompensator (4) valfritt med stroke begränsare såväl som kontrollventil (5) och används för strypning av ett flöde vid lågt tryck och temperaturberoende.
Det strypande tvärsnittet ställs in genom rotationen av kurvbulten (7). För att hålla flödet konstant oberoende av trycket vid stryppunkten (8) är en tryckkompensator (4) ansluten. Den tempererade oberoende är resultatet av att stryppunkten konstrueras som en öppning.
Det fria flödesåtergången från B till A är via kontrollventilen (5).
För att nå en styrd genom flödet av ventilen i endera riktningen finns det möjligheten att installera en likriktare smörgåsplatttyp Z4s under flödeskontrollventilen.
Struktur av flödeskontrollventil 2frm 5
Symbol för flödeskontrollventil 2frm 5
