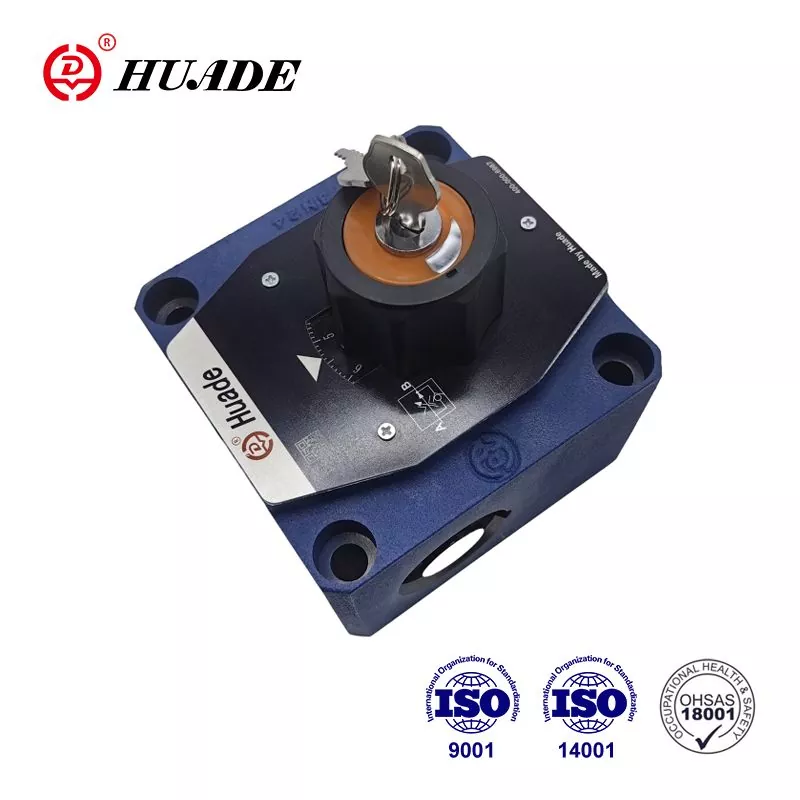

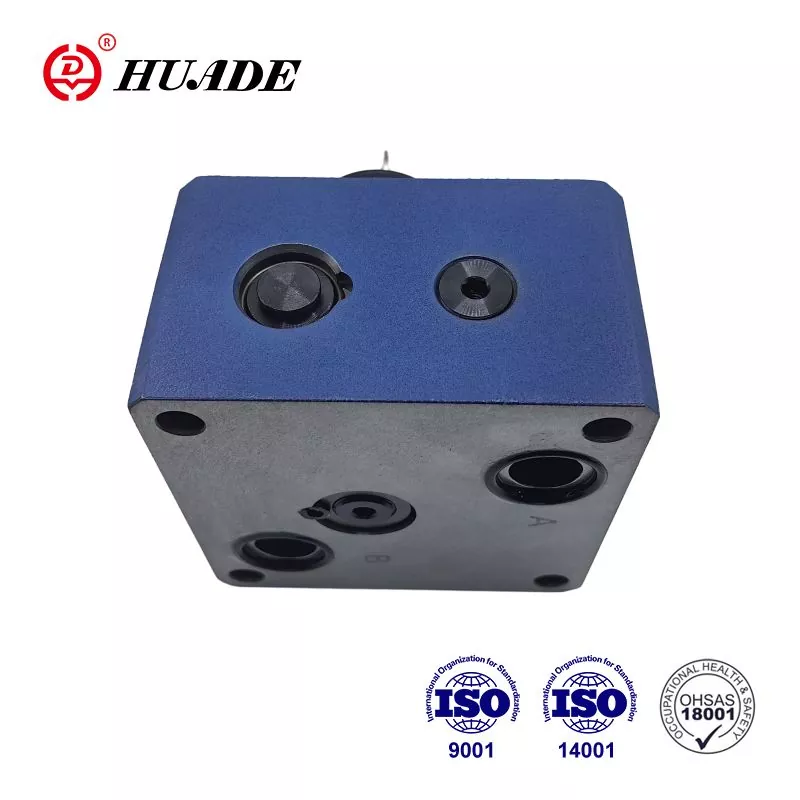

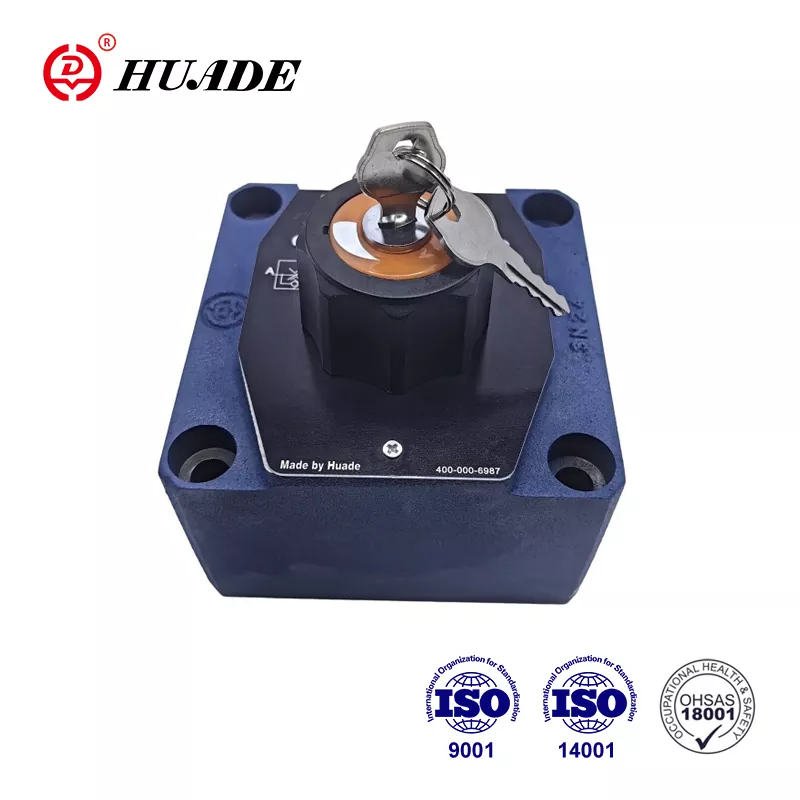

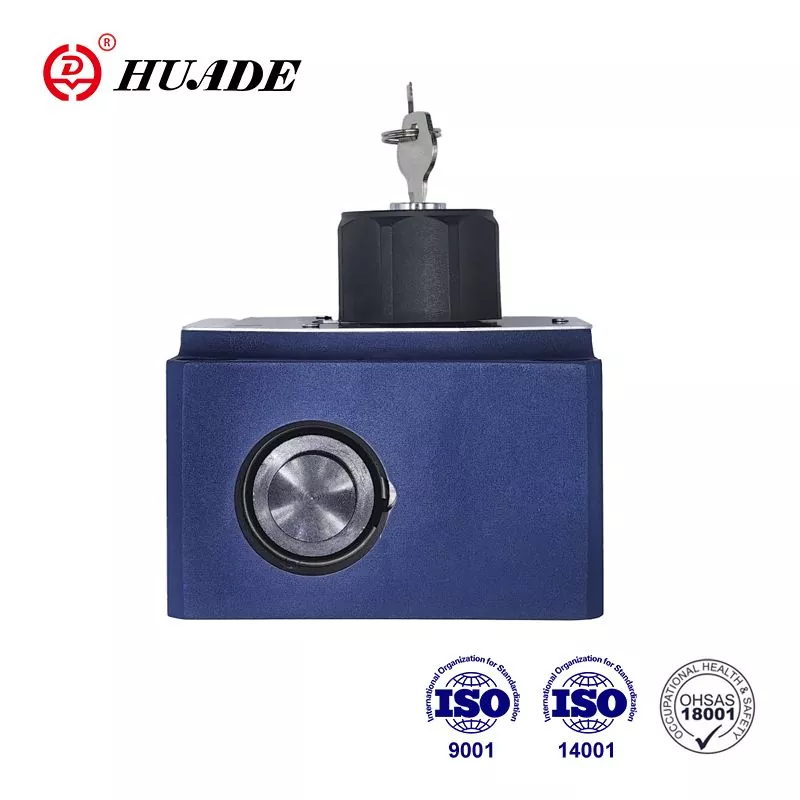

Flödeskontrollventiler är 2-vägs flödeskontrollventiler. Tack vare samarbete med Rexroth två gånger från 1979 har Huade integrerat banbrytande teknik från Rexroth. Kvaliteten på Huade® Flow Control-ventiler kan matcha den för de första nivåerna internationella varumärken, och priset på produkterna är ännu lägre. Serien med flödeskontrollventiler kan användas i styrväxelhydraulsystemet. Huade Hydraulic äger en enorm kunder inom den marina industrin.
|
Allmän |
|
|
Hydraulvätska |
Mineralolja (för NBR -tätning) eller fosfatester (för FPM -tätning) |
|
Temperaturområde (℃) |
-30 till+80 |
|
Viskositetsintervall (mm ²/s) |
10 till 800 |
|
Rektorsmörgås |
||
|
Flow.max (l/min) |
10 |
16 |
|
upp till 50 |
upp till 160 |
|
|
Driftstryck (MPA) |
upp till 31,5 |
|
|
Krackningstryck (MPA) |
0.15 |
|
|
Vikt (kg) |
3.2 |
9.3 |
|
Flöde. Q Max (L/min) |
storlek 10 |
storlek 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆P med gratis returflöde B → A, Q-beroende (MPA) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Flödeskontroll |
temperaturstabil |
± 2% (Q Max) |
||||||
|
tryckstabil (upp till |
± 2% (Q Max) |
± 5%(Q Max) |
||||||
|
Driftstryck, Max.- Port A (MPA) |
upp till 31,5 |
|||||||
|
Minsta tryckskillnadsområde (MPA) |
0,3 till 0,7 |
0,5 ~ 1,2 |
||||||
|
Föroreningsgrad (μm) |
25 (Q <5l/min) |
10 (Q <0,5L/min) |
||||||
|
Vikt (kg) |
5.6 |
11.3 |
||||||
Drag:
▶ Portingmönster till DIN 24 340, från A, ISO 4401 och CETOP - RP 121H
▶ Tryckkompensatorslagbegränsare, valfritt
▶ Mekanisk drift
▶ Starthoppminskning
▶ Flödeskontroll i båda riktningarna med en likriktare smörgåsplatta
Ansökan:
Flödeskontrollventiler 2frm 10 används för att upprätthålla en flödeskonstant oberoende av tryck och temperatur.
Ventilerna 2frm 10 består i princip av huset (1), öppningsbussning (3), tryckkompensator (4) med valfri strokebegränsare, kontrollventil (5), justeringselement (2).
Flödet från kanal A till kanal B är gasspjället vid öppningen (6). För att bibehålla flödet över öppningskonstanten är en tryckkompensator ansluten uppströms om öppningen (6). Flödet upprätthålls till stor del oberoende av temperaturen på grund av öppningsdesignen. Gratis returflöde från kanal B till kanal A är riktad via kontrollventilen (5). Flödet styrs endast från A till B. För att styra flödena i båda riktningarna kan en likriktare smörgåsplatta typ Z4: er installeras under flödeskontrollventilen.
Struktur av flödeskontrollventil 2frm 10
Symbol för flödeskontrollventil 2frm 10
