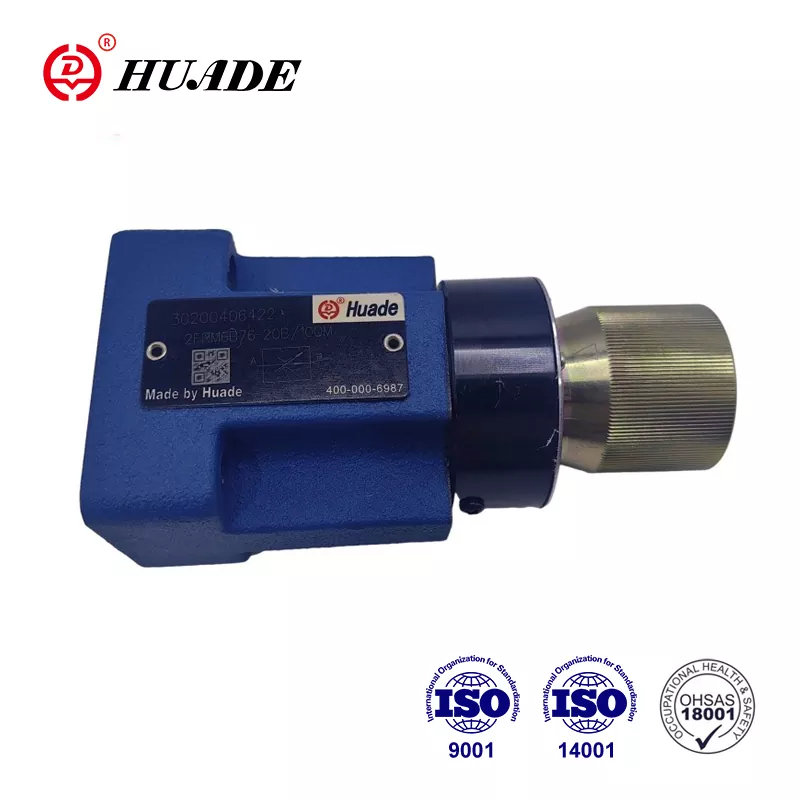

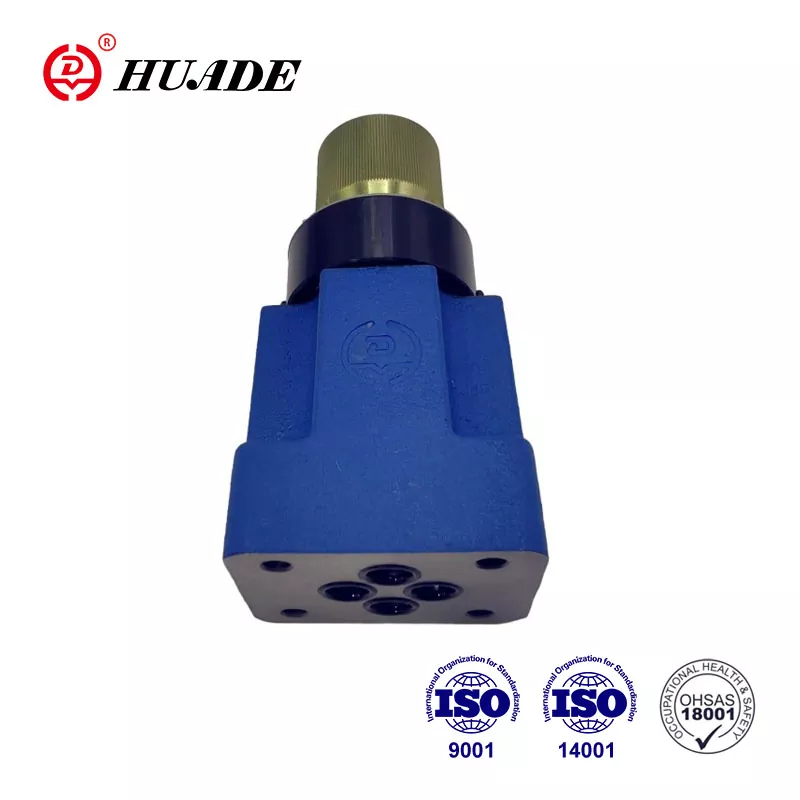

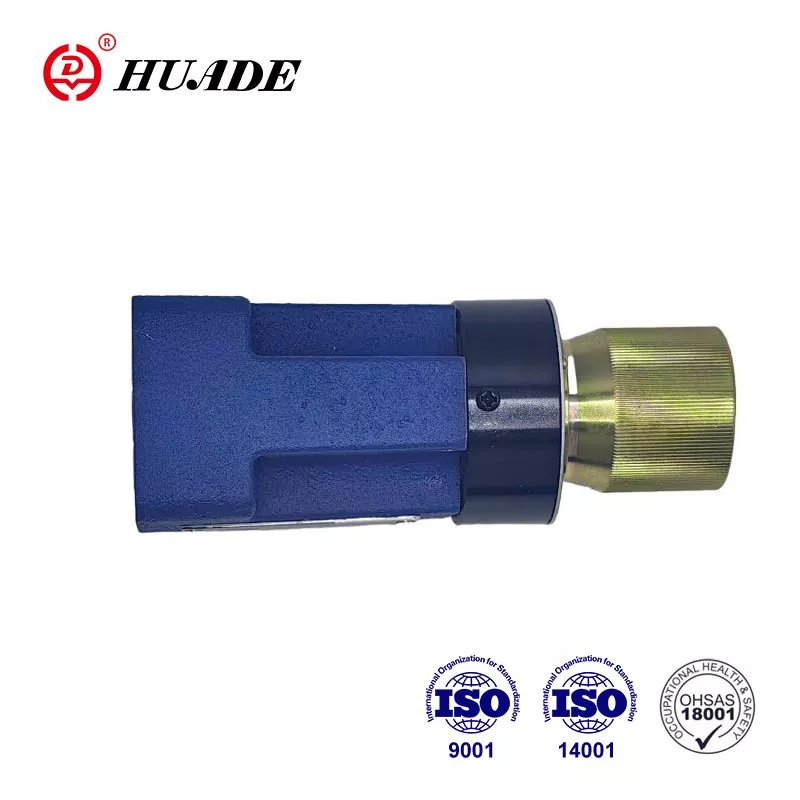

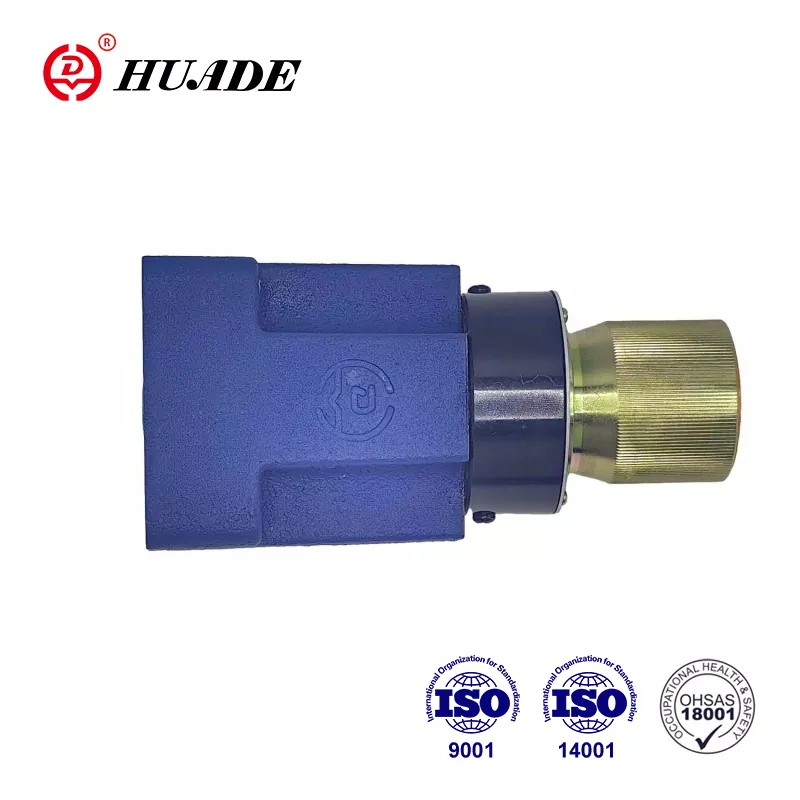

Flödeskontrollventilen Typ 2 FRM är en 2-vägs flödeskontrollventil. Fabriken fokuserar på produkternas praktiska och strikt kontrollerar kvaliteten på produkterna. Det syftar till att leverera högkvalitativa hydrauliska flödesventiler som kunder har råd med. Huade® Flow Ventiles 2frm 6 är mer avancerade inom teknik på grund av att den senaste tekniken introduceras. Produktförpackningar kan anpassas, såsom trälåda, plastförpackningar och standardkartongförpackning.
|
Tryckvätska |
Mineralolja (för NBR -tätning) eller fosfatester (för FPM -tätning) |
|||||
|
Tryckfluidtemperaturområde (℃) |
-30 till +80 |
|||||
|
Viskositetsintervall (mm ²/s) |
10 till 800 |
|||||
|
Flöde QV max (l/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Flöde QV min till10mpa (L/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Flöde QV min till 31,5MPA (L/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Tryckskillnad ∆P för gratis returflöde B → A (MPA) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Minsta tryckskillnad (MPA) |
0,6 till 1,2 |
|||||
|
Tryckstabilitet upp till ∆P = 31,5 MPa (%) |
Senior 2 (Qmax) |
|||||
|
Maximalt driftstryck i Port A (MPA) |
till 31,5 |
|||||
|
Kontaminering (μM) |
25 (Q <5l/min) 10 (Q <0,5L/min) |
|||||
|
Vikt (kg) |
ca 1,3 |
|||||
Drag:
▶ Extern stängning av tryckkompensatorn, valfritt
▶ Kontrollera ventilen, valfritt
▶ Rotary Knob med skala
▶ Låsbar.optionell
1) När den används i samband med en likriktareplatta upp till 21 MPa
Ansökan:
Flödeskontrollventil 2frm 6 används för att upprätthålla ett konstant flöde, oberoende av tryck och temperatur.
Allmän:
2-vägs flödeskontrollventil 2frm 6 består i princip av bostäder (1), roterande knopp (2), öppning (3), tryckkompensator (4) och en valfri kontrollventil.
Flödeskontrollventil Typ 2FRM 6 B .._ 20B/M
(utan extern stängning, utan kontrollventil)
Flödet från port A till B stryks vid gaspositionen (5). Gasspjället varierar genom att vrida rotationsknappen (2). För att hålla flödet konstant, oberoende av tryck, a
Tryckkompensator (4) är monterad i port B nedströms om gaspositionen (5). Komprimeringsfjädern (6) pressar öppning (3) och tryckkompensator (4) utåt mot sina respektive stopp och håller därmed tryckkompensator (4) i öppet läge när det inte finns något flöde genom ventilen. När vätskan rinner genom ventilen tillämpar trycket som verkar i hamn A en kraft för tryckkompensator (4) via öppning (7). Tryckkompensatorn (4) flyttar in i kompensationsläget tills krafterna balanserar. Om trycket i hamn A stiger, rör sig tryckkompensatorn (4) i avslutningsriktningen tills en balans mellan krafter ännu en gång uppnås. På grund av denna kontinuerliga kompenserande verkan av tryckkompensatorn erhålls ett konstant flöde. För att styra ett flöde genom ventilen i båda riktningarna kan en likriktare Sandwich Plate Type Z4S 6 monteras under denna flödeskontrollventil.
Struktur av flödeskontrollventil 2frm 6-20b/... m ...
Typ 2frm 6a ..- 20b/.. r
Funktionen för denna ventil är i princip densamma som för ventil typ 2frm 6 b ..- 20b/.. m
Emellertid är denna typ av flödeskontrollventil försedd med en extern port som tillåter tryckkompensatorn (4) att anslutas till via port P (11). Det yttre trycket som verkar i port P (11) via öppning (10) har tryckkompensator (4) stängd mot kompressionsfjädern (6). När den anslutna riktningsventilen (9) aktiveras för att tillåta flöde från P till B, uppnås stängd slingkontroll som med typ 2 FRM 6 B. Således undviks ett hopp vid start-up.
Denna version med extern stängning av kompensatorn får endast användas för mätarkontroll.
Gratis returflöde från port B till A är via kontrollventil (8).
Struktur för flödeskontrollventil 2frm 6a ..- 20B/.. R
Applikationsexempel
Symbol för 2-vägs flödeskontrollventil 2frm 6
