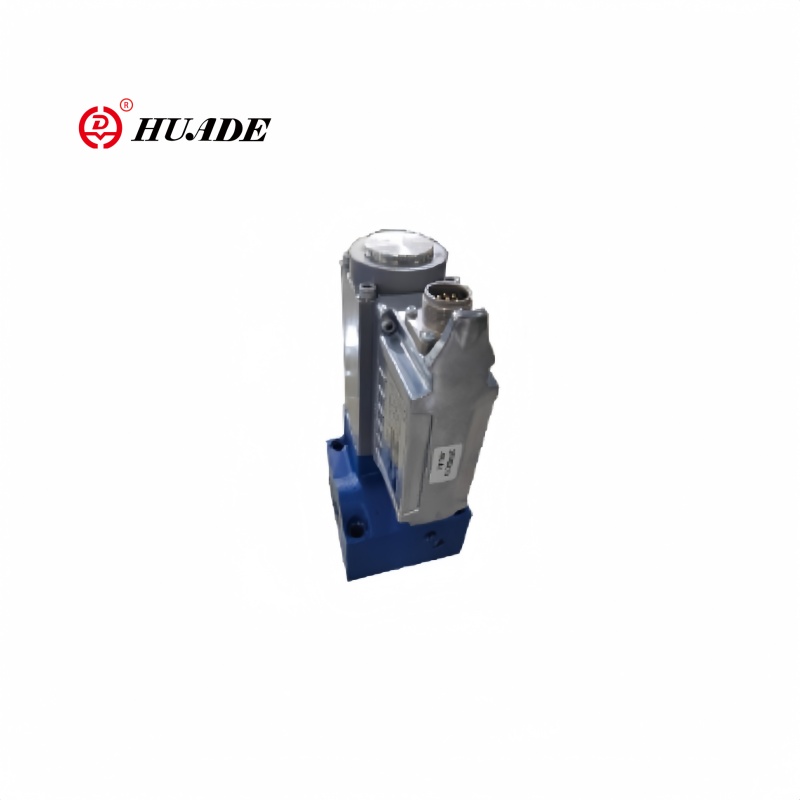

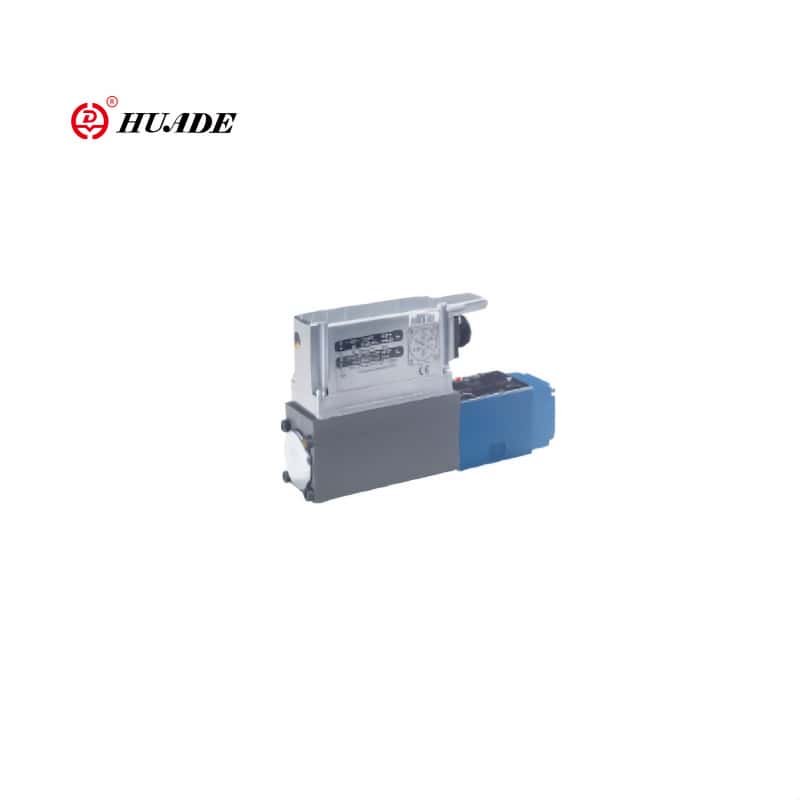

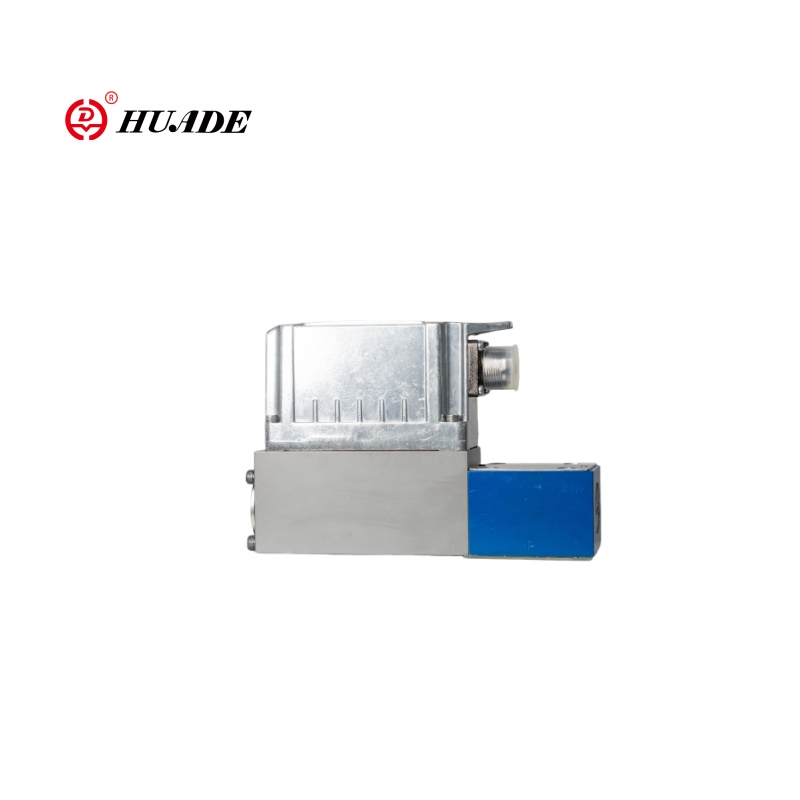

Proportionell flödeskontrollventil 3freez-1x

Proportionell flödesventil 3Freez-1x är en högprecisionsvätskekontrollkomponent, som vanligtvis används i industriella automatiseringssystem som kräver exakt flödesreglering eller flödesfördelning. Ventil 3Freez-1x är en elektroniskt kontrollerad proportionell regulator (0-10V/4-20mA signalingång). Trycket kan vanligtvis nå 315BAR, lämpligt för högtryckshydrauliska system. Proportionell flödesventil 3Freez-1x-ventil kan integreras med PLC- och DCS-system och stöder Modbus och andra kommunikationsprotokoll. Den proportionella ventilen 3Freez-1x styr flödeshastigheten genom andelen elektriska signaler, realiserar trasig hastighetsreglering av ställdonet och förbättrar systemets svarsnoggrannhet.

Produktparameter för proportionell flödeskontrollventil 3Freez-1x

Produktfunktion och applicering av proportionell flödeskontrollventil 3Freez-1x

Drag

▶ Direkt kontrollerade flödeskontrollventiler NG6 och NG10 med elektronik ombord och induktiv positionsgivare

▶ Med positionskontroll, minimal hysteres <1 %, se tekniska data

▶ 3-vägsfunktionen bestäms av hur de hydrauliska portarna tilldelas (restflödet går genom port P, 3: e vägen)

▶ Justerbar med hjälp av den kontrollerade magnetventilen, positionsgivare och elektronik ombord

▶ För underplattfästning, monteringshålkonfiguration NG6 till ISO4401-03-02-0-94, NG10 till ISO 4401-05-04-0-94

▶ Underlag enligt katalogark, re 45053 för NG6, RE 45055 för NG10 (beställning separat)

▶ Plug-in-kontakt till DIN 43563-AM6, se katalogark re 08008 (beställning separat)

▶ Data för ombordutlösarelektroniken

• följer CE, EMC -direktiv

61000-6-2: 2002-08

Och 61000-6-3: 2002-08

• Ub = 24Vvnom DC

• Elektrisk anslutning 6p+PE

• Signalförvaltning

-Standard 0 ...+10V (A1)

• Ventilkurva kalibrerad vid fabriken

Ansökan:

Proportionell flödesventil 3Freez-1x används i stor utsträckning i hydrauliska system, konstruktionsmaskiner, formsprutningsmaskiner, gjutningsmaskiner, kemisk/processkontroll, etc. Explosionssäker modell kan också användas i automatiseringsutrustning i farliga områden som olja och naturgas.

Funktion och sektion av proportionell flödeskontrollventil 3Freez-1x

Allmän

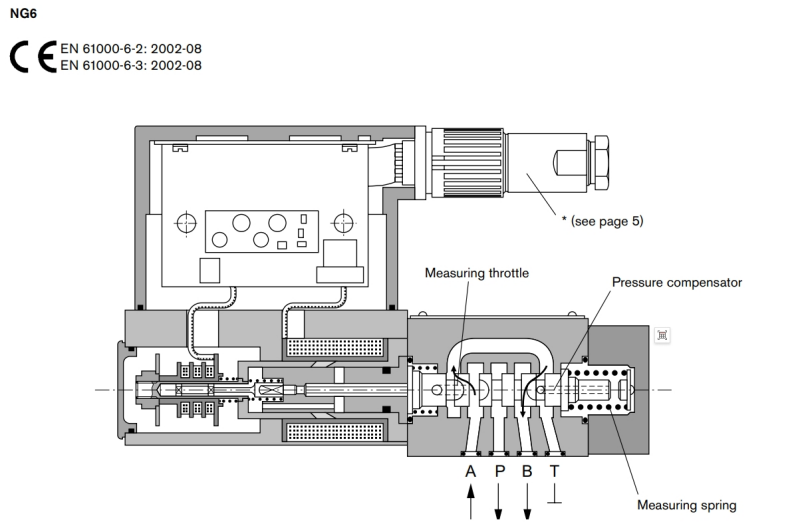

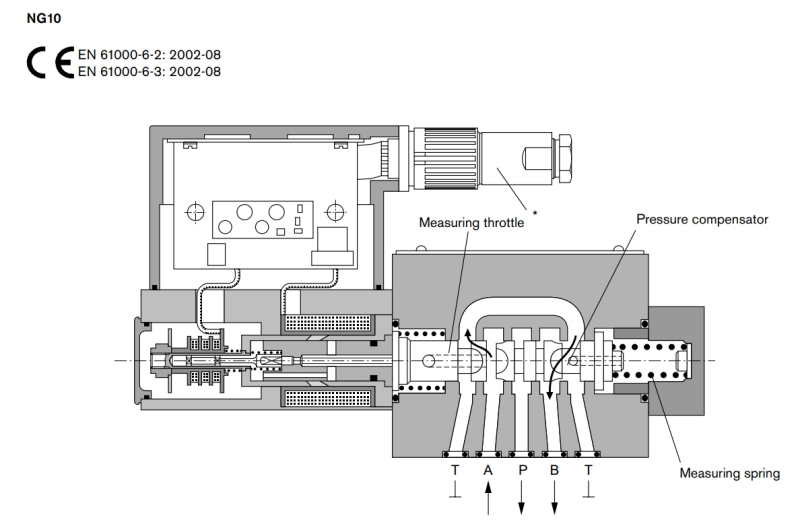

Typ 3Freez Proportionella flödeskontrollventiler med positionskontroll och elektronik ombord finns i nominella storlekar6 och 10. De aktiveras med hjälp av en proportionell solenoid med induktiv positionsgivare. Hysteres är <1 %.

Elektroniken ombord kalibreras vid fabriken och möjliggör snabb responstider. Utformningen av ventilkroppen är sådan att det återstående flödet rinner genom Port P.

Grundprincip

För att justera oljeflödeshastigheten från B är en börvärd inställd i triggerelektroniken. Baserat på detta börvärde styr elektroniken magnetventilen som en funktion av signalen från positionsgivare. Positionskontrollen säkerställer mycket låg hysteres. Ventilöppningen bestäms av mätkanterna på spolen, och den integrerade tryckkompensatorn jämför tryckfallet med hjälp av en 8-bar mätfjäder. Tryckkompensatorn med mätning av våren reglerar trycket före strypkanten enligt den förenklade formeln: "Belastningstryck plus mätkraften". På detta sätt hålls tryckfallet över mätkanten på en konstant nivå.
