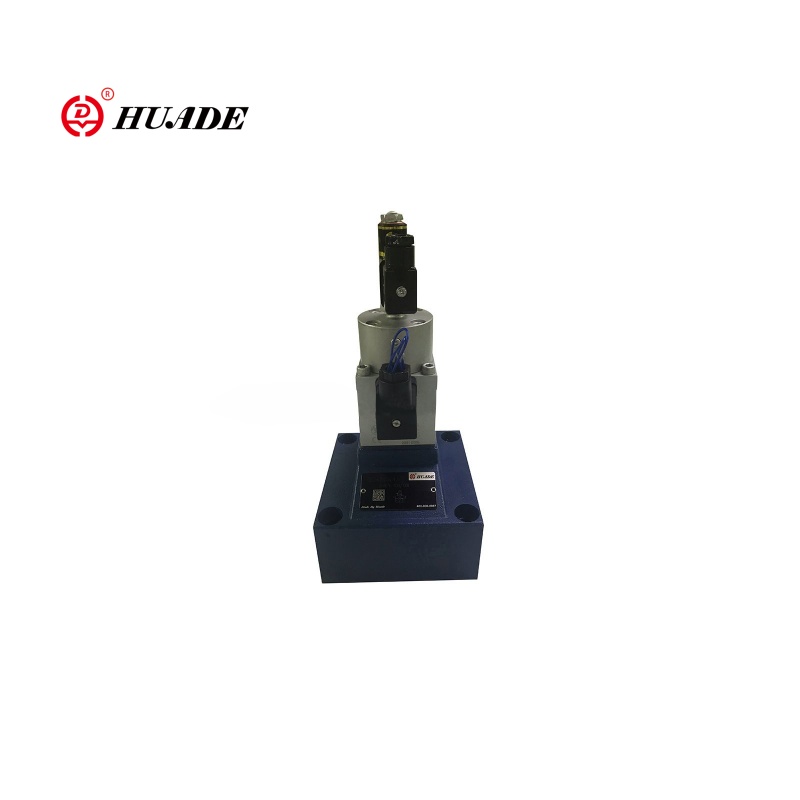

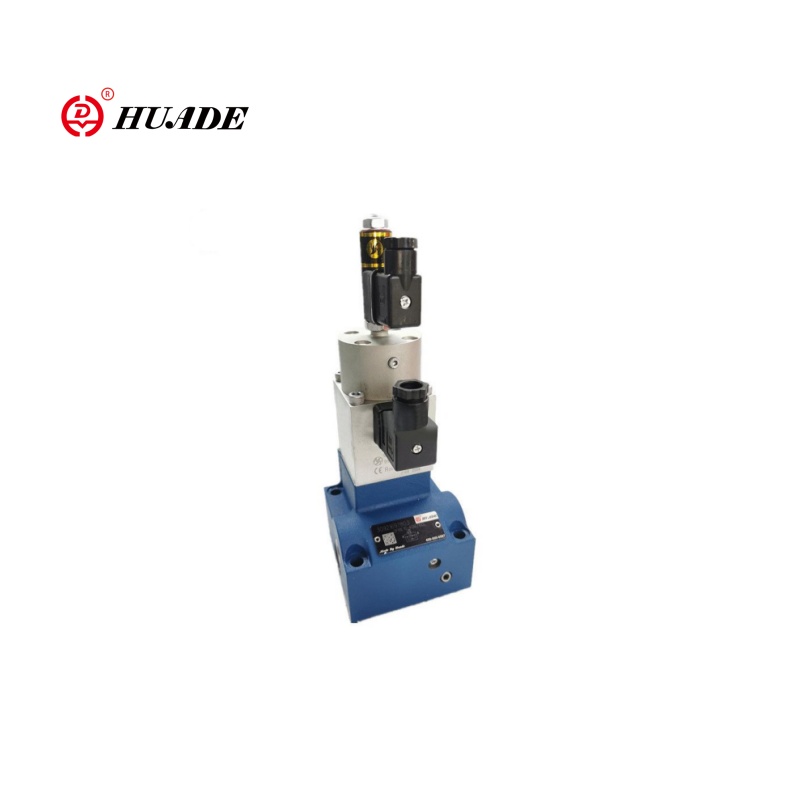

Proportionell flödeskontrollventil 2FRE10

2FRE10 tvåvägs proportionell flödeskontrollventil är en flödeskontrollventil för hydrauliska system med en proportionell regleringsfunktion. Ventil 2FRE10 är lämplig för scenarier där hastigheten på ställdon (såsom hydrauliska cylindrar eller motorer) måste kontrolleras exakt. Proportionell flödesventil 2FRE10 justerar kontinuerligt ventilöppningen genom att mata in elektriska signaler (såsom 0 ~ 10V eller 4 ~ 20mA) för att uppnå trasig flödeshastighetsförändring. Det är enkelt att installera och används ofta i kombination med andra tryckventiler (som tryckkompensatorer) för att förbättra systemstabiliteten.

Produktparameter för proportionell flödeskontrollventil 2FRE10

Hydraulisk
Driftstryck (MPA)	31.5
Minsta tryckdifferential (MPA)	storlek 10	storlek 16
	0,3 ~ 0,8	0,6 ~ 1
Tryckvätska	Mineralolja (för NBR -tätning), fosfatester (för FPM -tätning)
Viskositetsintervall (mm2/s)	2,8 till 380
Tryckvätsketemperaturområde (℃）	-20 till +70
Hysteres (%)	＜ ± 1qmax
Repeterbarhet (%)	＜ 1 Qmax
Provspridning (%)	＜ ± 2
Installation	frivillig
Vikt (kg)	6	8.3
Elektrisk
Spänningstyp	DC 24V
Spolmotstånd för magnetventil (ω)	Kallt värde vid 20 ℃ 10, max varmt värde 13.9
Max. Power (VA)	50
Induktivitet (MH)	6 till 8
Oscillatorfrekvens (KHZ)	2.5
VT-5010S30 efterfrågan på isolering IP65	IP65

Drag:Produktfunktion och applicering av proportionell flödeskontrollventil 2FRE10

▶ Ventil med en tryckkompensator för tryckkompenserad kontroll av ett flöde

▶ Aktuering via en proportionell magnetventil

▶ Med elektrisk positionsåterkoppling av kontrollöppningen

▶ Positionen som givarspolen kan flyttas axiellt och gör det enkelt att justera nollpunktsjusteringen av kontrollöppningen, utan att behöva röra elektroniken (elektrisk hydraulisk)

▶ Minsta provvariation av ventil och elektrisk förstärkare VT 5004 (separat ordning)

Ansökan:

Den tvåvägs proportionella flödeskontrollventilen 2FRE10 används ofta i industriella hydraulsystem och ingenjörsmaskiner. Ventil 2FRE10 justerar hastigheten på hydrauliska cylindrar eller motorer i grävmaskiner, kranar, gaffeltruckar och annan utrustning för att uppnå smidig rörelse och optimerad effektivitet.

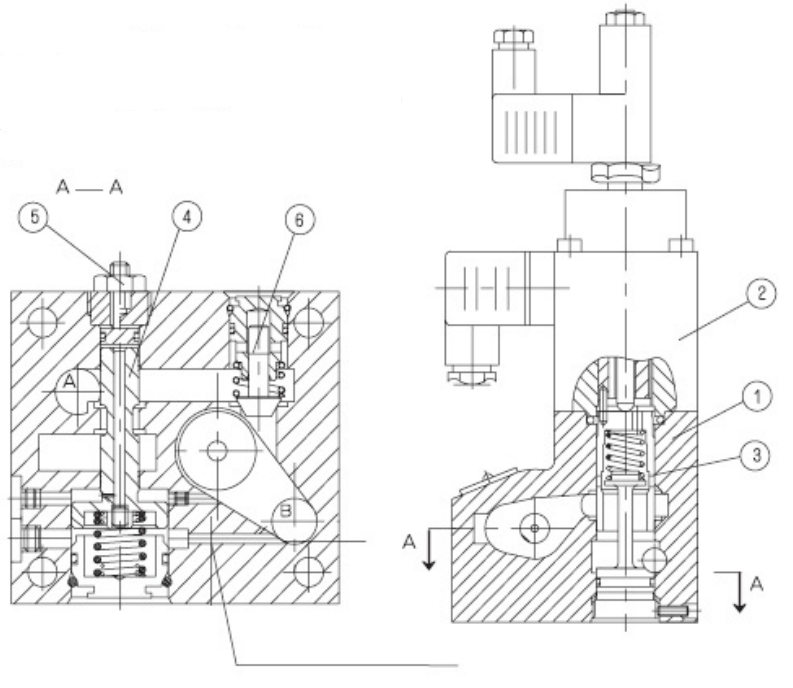

Funktion och sektion av proportionell flödeskontrollventil 2FRE10

Typ 2Fre .. Proportionella flödeskontrollventiler har en tvåvägsfunktion. De kan, från ett tillämpat elektriskt kommandovärde, reglera ett flöde som är tryck och till stor del temperatur kompenseras.

De består i princip av huset (1), proportionell solenoid med induktiv positionsgivare (2), mätöppning (3), tryckkompensator (4), strokebegränsare (5), samt en valfri kontrollventil (6).

Inställningen för flödet bestäms (0 bis 100 %) vid kommandovärde potentiometern. Det tillämpade kommandovärdet orsakar via förstärkaren såväl som den proportionella magnetventilen, justeringen av mätöppningen (3). Positionen för mätöppningen (3) erhålls av positionsgivare. Eventuella avvikelser från kommandovärdet kompenseras för av positionsåterkopplingskontrollen.

Tryckkompensatorn (4) har tryckfallet vid mätöppningen (3) med ett konstant värde. Flödet kompenseras därför tryck.

Den lilla temperaturdrift uppnås på grund av utformningen av mätöppningen. Vid ett 0 % kommandovärde är mätningsöppningen stängt.

När det gäller en förlust av kraft eller en kabelbrytning vid positionsvärdet stängs mätöppningen. Från ett 0 % kommandovärde är ett hoppfritt start möjligt. Via två ramper inom den elektriska förstärkaren är det möjligt att försena öppningen och stängningen av mätöppningen.

Via kontrollventilen (6) är fritt flöde möjligt från B till A.

Sträng av Proportionell flödeskontrollventil 2FRE10

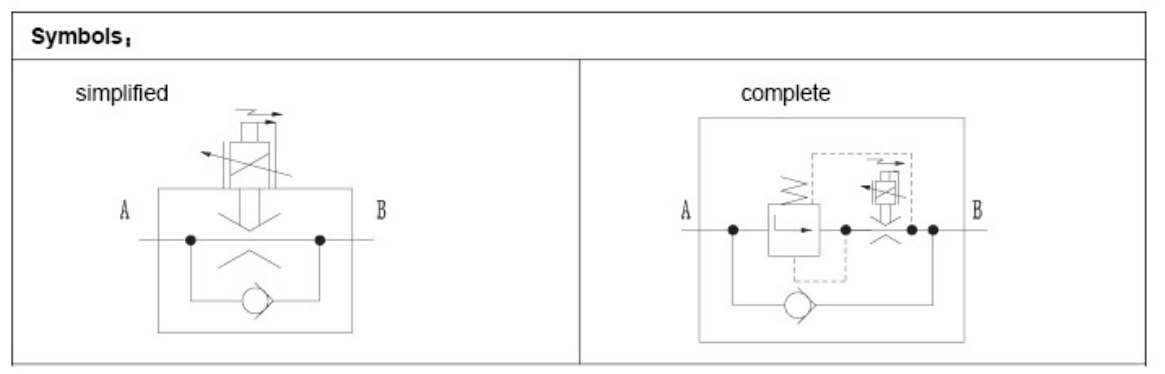

Symboler för proportionell flödeskontrollventil 2FRE10
