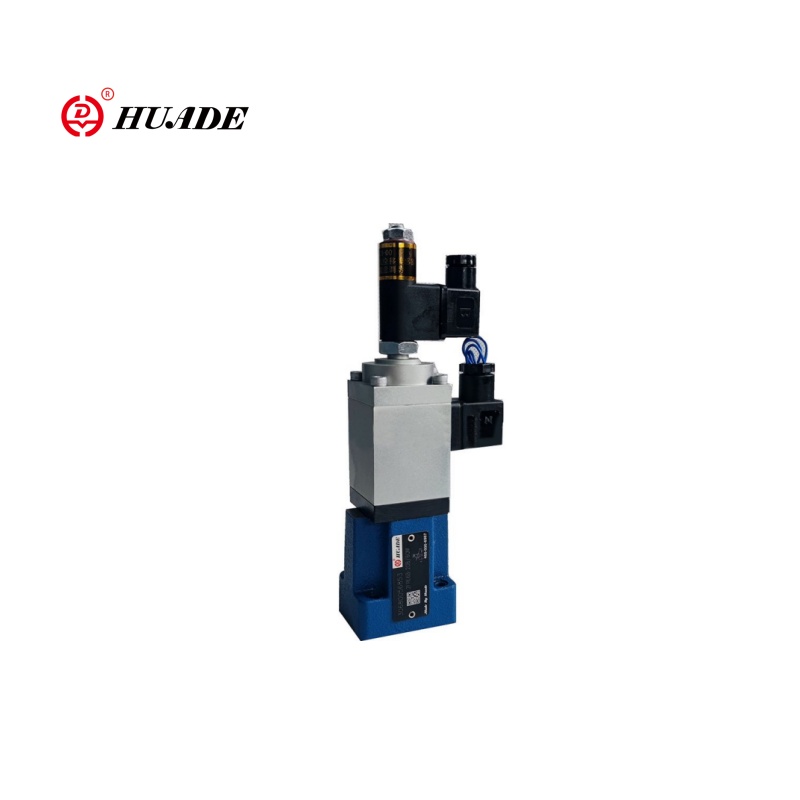

Proportionell flödeskontrollventil 2FRE6

Proportionell flödeskontrollventil 2FRE6 styr flödeshastigheten stegvis genom 0 ~ 10V / 4 ~ 20MA -signal för att uppnå exakt hastighetsreglering. 2FRE6 Proportionell ventil har en tryckkompensationsfunktion, vilket kan säkerställa att flödeshastigheten inte påverkas av belastningstryck fluktuationer och upprätthåller en stabil flödeshastighet. Denna 2FRE6 -ventil är lämplig för hydrauliska system med begränsat utrymme och för dynamiska flödesregleringskrav.

Produktparameter för proportionell flödeskontrollventil 2FRE6

Hydraulisk
Hysteres	＜ ± 1%Qmax
Repeterbarhet	＜ 1%Qmax
Föroreningsgrad (μM)	≤20
Tryckvätska	Mineralolja (för NBR -tätning), fosfatester (för FPM -tätning)
Viskositetsintervall (mm2/s)	2,8 till 380
Tryckvätsketemperaturområde (℃）	-20 ~+70
Installation	frivillig
Elektrisk
Spänningstyp	Likström
Spolmotstånd för magnetventil (ω)	Kallt värde vid 20 ℃ 5,4, max varmt värde 8.2
Max. Power (VA)	50
Induktivitet (MH)	6 till 8
Oscillatorfrekvens (KHZ)	2.5

Produktfunktion och applicering av proportionell flödeskontrollventil 2FRE6

Drag:

▶ Ventil med en tryckkompensator för tryckkompenserad kontroll av ett flöde

▶ Aktuering via en proportionell magnetventil

▶ Med elektrisk positionsåterkoppling av kontrollöppningen

▶ Positionen som givarspolen kan flyttas axiellt och gör det enkelt att justera nollpunktsjusteringen av kontrollöppningen, utan att behöva röra elektroniken (elektrisk hydraulisk)

▶ Flödeskontroll är möjlig i båda riktningarna genom att använda en likriktare smörgåsplatta

Ansökan:

Tvåvägs proportionell flödeskontrollventil 2FRE6 används allmänt i industriella automatiserings- och maskinverktyg, grävmaskiner/lastare och andra ingenjörsmaskiner, metallurgi och tung utrustning, testutrustning och laboratorier, etc.

 Funktion och sektion av proportionell flödeskontrollventil 2FRE6

Typ 2FRE ... Proportionella flödeskontrollventiler har en tvåvägsfunktion. De kan, från ett tillämpat elektriskt kommandovärde, reglera flöde som är tryck och temperatur kompenseras.

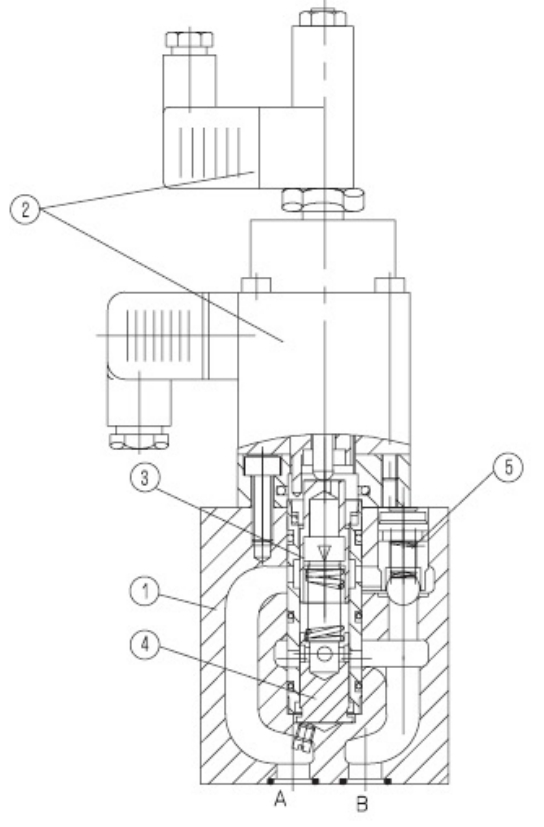

De består i princip av huset (1), proportionell solenoid med induktiv positionsgivare (2), mätöppning (3), tryckkompensator (4) såväl som valfri kontrollventil (5).

Proportionell flödeskontrollventil 2FRE 6 B

Inställningen för flödet bestäms (0 till 100 %) vid kommandovärde potentiometern. Det applicerade kommandovärdet justeras, via förstärkaren såväl som den proportionella magnetventilen, mätöppningen (3). Positionen för mätöppningen (3) erhålls av den induktiva positionsgivare. Eventuella avvikelser från kommandovärdet kompenseras av återkopplingskontrollen.

Tryckkompensatorn (4) har tryckfallet vid mätöppningen (3) med ett konstant värde. Flödet kompenseras därför.

Den lilla temperaturdrift uppnås på grund av utformningen av mätöppningen.

Vid ett 0 % kommandovärde är mätningsöppningen stängt.

När det gäller en förlust av kraft eller en kabelbrytning vid positionsvärdet stängs mätöppningen.

Från ett 0 % kommandovärde är ett hoppfritt start möjligt. Via två ramper inom den elektriska förstärkaren är det möjligt att försena öppningen och stängningen av mätningen B

Öppning.

Via kontrollventilen (5) är ett fritt flöde möjligt från B till A.

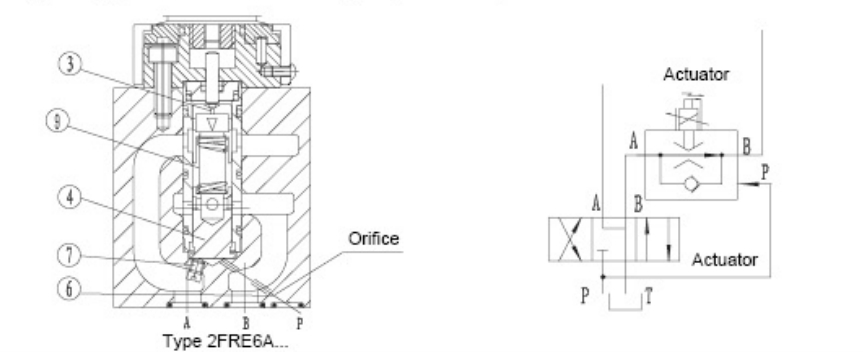

Proportionell flödeskontrollventil Typ 2FRE 6 A:

Funktionen för denna ventil är i princip densamma som ventil typ 2FRE 6 B:

För att undertrycka starthoppet när mätöppningen (3) (kommandovärde> 0%) är öppet, finns det avsättning för att tryckkompensatorn (4) ska hållas stängd via port p (6). Den interna anslutningen (7) mellan port A och tryckkompensatorn (4) är ansluten. Via den yttre porten P (6) verkar trycket i port P, innan riktningsventilen (8) verkar på tryckkompensatorn (4) och håller den mot fjäderkraften (9) i det stängda läget. Om riktningsventilen (8) växlas över från P till B, rör sig tryckkompensatorn (4) från det stängda läget

i regleringspositionen och starthoppet undviks därmed.

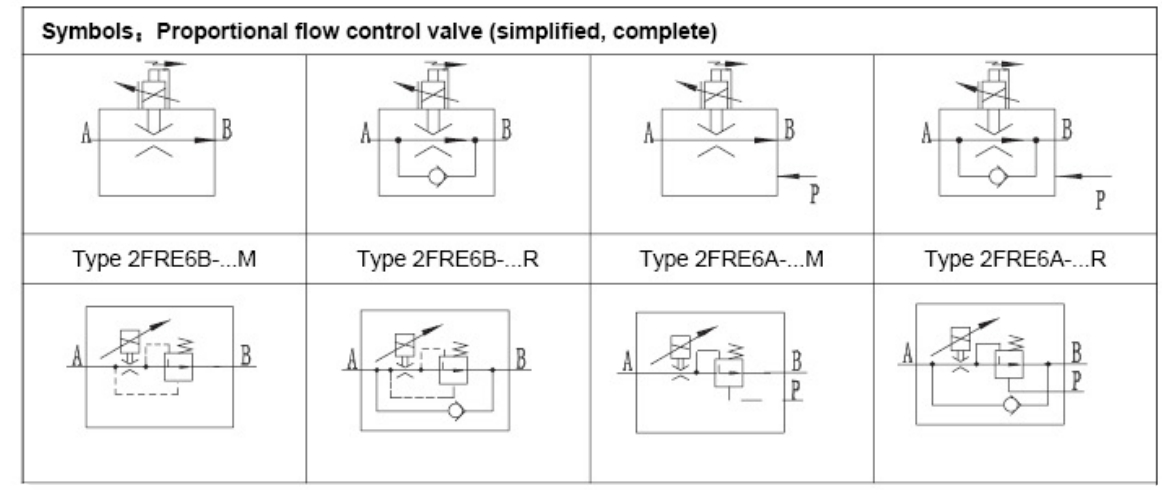

Symboler för proportionell flödeskontrollventil 2FRE6
