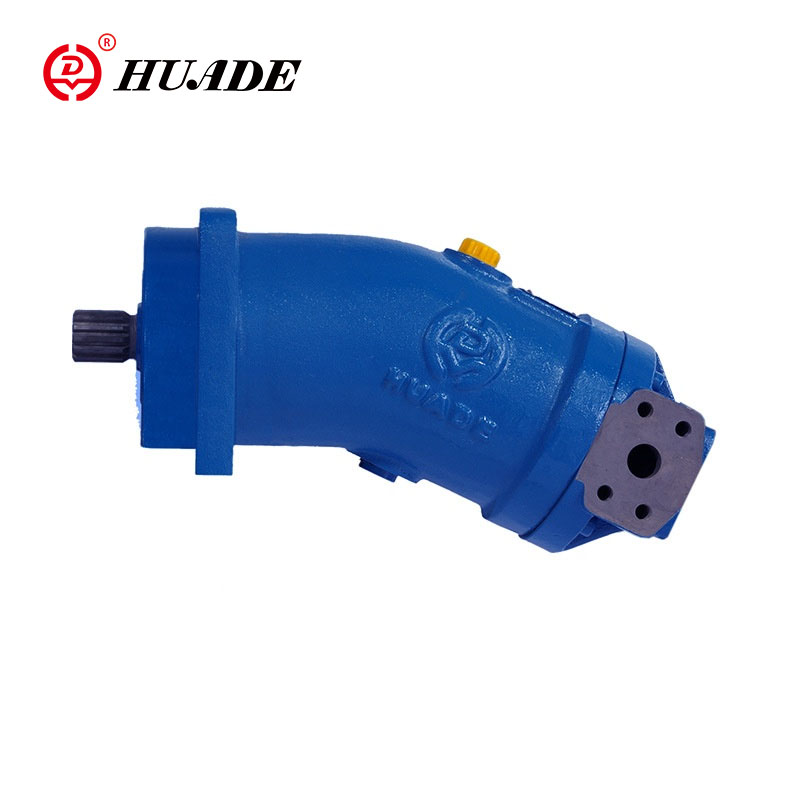

Axial kolvfast pump/motor A2F

Axiell kolvfast pump/motor A2F A2F kan användas som antingen motorpump i hydrostatiska förare, i öppen eller stängd krets. Det är axiell kolvenhet av Bent Axis -design med fast förskjutning. Om det fungerar som en pump är flödet av A2F -pumpen proportionell mot drivhastigheten och förskjutningen. Om den fungerar som en motor är utgångshastigheten för A2F -motoren proportionell mot den sopade volymen och omvänt proportionell mot förskjutning. Utgångsmomentet ökar med tryckfallet mellan sidorna med höga och låga tryck.

Produktparameter för axiell kolvfast pump/motor A2F

• Storlek: 10-500
• Topptryck: upp till 40MPa
• Krets: För öppen eller stängd krets.
• Design: Axiell avsmalnande kolv, Bent Axis Design

▶Driftstryck

◆Pump

Minsta tryck i portarna A eller B

P_ABS------ 0,08 mA

I stängda kretsar måste fodertrycket vara mellan 0,2MPa och 0,6MPa, beroende på pumphastighet och viskositetshydraulvätska

◆Motor

Tryck i hamn A eller B

Nominellt tryck PN = 35MPA

Topptryck p_max= 40mpa

Summan av trycket vid hamnarna A och B får inte överstiga 70MPa (individuellt tryck på endera sidan Max. 40MPa)

▶Utloppstryck

◆Pump

Nominellt tryck --- s_N= 35MPA

Topptryck ----- s_max= 40mpa

Falltryck

▶Maximalt tillåtet falltryck (i porten T)

PABS ---- 0,2MPA

▶ Oljetemperaturområdet

t_min---- -25 ℃

t_max--- +80 ℃

▶ Viskositetsintervall

V_min---- (för kortperioder) 10mm²/s

V_max--- (under korta perioder) 1000mm²/s

▶ Optimal driftsviskositet

V_välja--- 16-36mm²/s

Produktfunktion och applicering av axiell kolvfast pump/motor A2F

Drag

▶ Högpresterande rotationsgrupp med väl beprövade sfäriska kontrollområden med fördelarna: självcentrering låg perifer hastighet, hög effektivitet.

▶ Robusta rullande lager tål lång livslängd.

▶ Drivaxel som kan anta radiell belastning.

▶ ISO -monteringsfläns, enhetlig för fast förskjutning.

▶ Pumpar/motorer och variabla motorer från storlek 55.

▶ kan användas i samband med brand-resistenta vätskor.

▶ Låga ljudgenerering.

Ansökan

Axial kolvfast pump/motor A2F används i stor utsträckning i ingenjörsmaskiner, kolmaskiner, jordbruksmaskiner, metallurgisk utrustning, maskinverktyg etc.
