När hydraulsystem behöver hålla tunga laster säkert eller förhindra oönskat vätskeåterflöde, vänder sig ingenjörer ofta till pilotstyrda backventiler. Bland dessa framstår SL-typen som tillverkas av Bosch Rexroth som en pålitlig lösning för industriella och mobila utrustningstillämpningar. Den här guiden förklarar vad som skiljer den pilotstyrda backventilen SL från andra ventiltyper, hur den fungerar och när du bör överväga att använda den i ditt hydraulsystem.

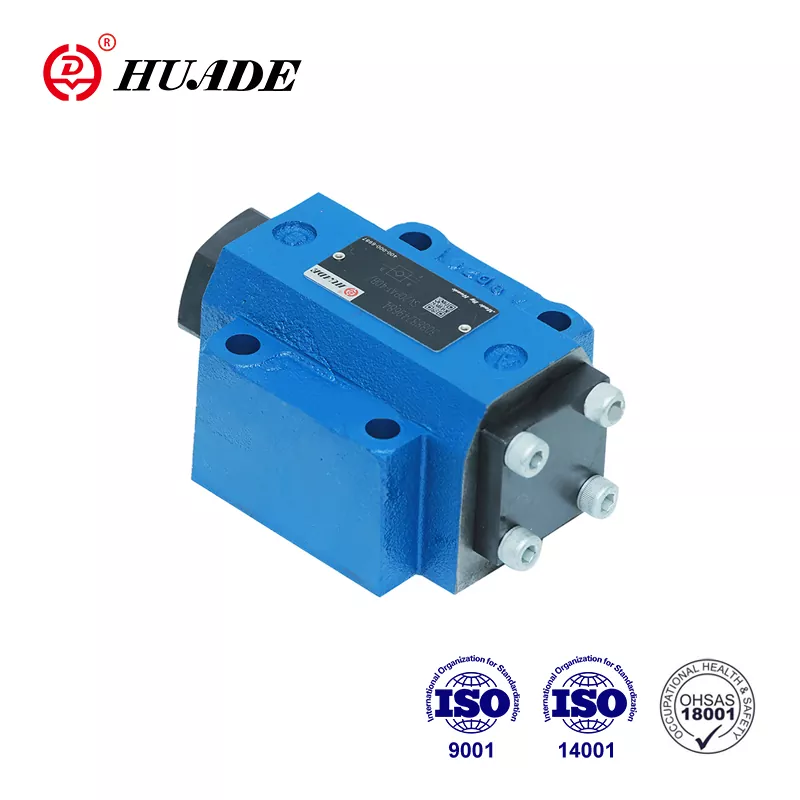

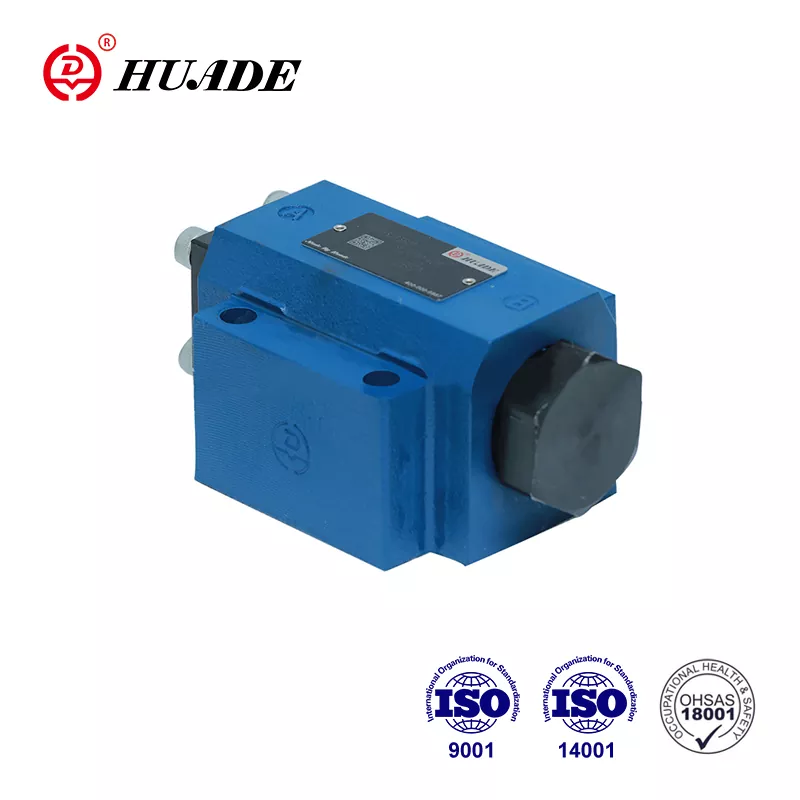

Vad är en pilotstyrd backventil SL?
En pilotmanövrerad backventil SL är en hydraulisk komponent som tillåter vätska att flöda fritt i en riktning samtidigt som den blockerar flödet i motsatt riktning tills en pilotsignal släpper den. "SL"-beteckningen hänvisar specifikt till Bosch Rexroths externa dräneringsvariant av deras SV-serie, designad för applikationer där pilotoljan behöver rinna av separat från huvudkretsen.
Ventilen har en tallriksdesign och kan monteras på en underplatta eller anslutas genom gängade portar. När vätska strömmar från port A till port B, öppnas ventilen lätt med minimalt motstånd. När trycket försöker trycka tillbaka vätska från B till A, tätar ventilen helt utan läckage. Det enda sättet att öppna ventilen bakåt är genom att applicera pilottryck på port X, vilket mekaniskt lyfter tallriken och tillåter kontrollerat flöde.
Den viktigaste skillnaden mellan den pilotmanövrerade backventilen SL och standard SV-modellen ligger i den externa dräneringsfunktionen. Medan SV-ventiler dränerar pilotolja internt tillbaka in i systemet, leder SL-ventiler denna olja ut genom en separat port Y. Denna externa dränering ger konstruktörer mer flexibilitet när de bygger komplexa hydraulkretsar, särskilt när pilotdräneringen behöver anslutas till tanken självständigt eller när intern dränering kan orsaka tryckstörningar.
Hur den pilotstyrda backventilen SL fungerar
Att förstå arbetsprincipen för en pilotmanövrerad backventil SL hjälper till att förklara varför den fungerar så bra i lasthållande applikationer. Ventilen innehåller flera nyckelkomponenter: en huvudkropp, en primär tallrik, en pilotventil, kompressionsfjädrar och en kontrollkolv. Dessa delar samverkar för att skapa tre distinkta driftlägen.
Under fritt flöde från A till B trycker hydraulvätskan direkt mot tallriken och öppnar den med mycket lite motstånd. Tryckfallet över ventilen förblir under 5 bar vid nominella flöden, vilket innebär minimal energiförlust. Denna fria flödesriktning ansluter vanligtvis till pumpsidan av din hydraulkrets.
När trycket ökar i motsatt riktning från B till A, kombineras systemtrycket med fjäderkraften för att trycka tallriken stadigt mot sitt säte. Detta skapar en komplett tätning utan läckage, vilket är viktigt för att hålla lasten på plats. En vertikal hydraulcylinder kommer till exempel inte att driva nedåt även under full belastning eftersom den pilotmanövrerade backventilen SL upprätthåller perfekt blockering.
Det tredje läget aktiveras när du applicerar pilottryck på port X. Detta tryck verkar på kontrollkolven, som har en större yta än huvudventilen. Den mekaniska fördelen låter relativt lågt pilottryck övervinna högt systemtryck på den blockerade sidan. I SL-konfigurationen skiljer den externa dräneringsporten Y pilotkammaren från port A, vilket säkerställer att endast det avsedda styrtrycket verkar på kolven utan störningar från lastsidan.
Vissa pilotstyrda backventil SL-modeller inkluderar en dekompressionsfunktion, identifierad med bokstaven "A" i modellbeteckningen. Dessa ventiler har en liten kulventil som öppnas något innan huvudventilen lyfts. Denna stegvisa öppning släpper gradvis upp instängt tryck, vilket minskar stötar och buller i ditt hydraulsystem. "B"-varianten öppnas direkt utan detta föröppningssteg, vilket ger snabbare svar men potentiellt genererar fler tryckspikar.
Det minsta pilottrycket som krävs beror på det belastningstryck du behöver övervinna. Ingenjörer beräknar detta med formeln: pilottrycket ska vara mindre än lasttrycket multiplicerat med förhållandet mellan tallriksarean och kontrollkolvens area. Av praktiska skäl behöver de flesta pilotmanövrerade backventil SL-modeller minst 5 bars pilottryck för att börja öppna, med det exakta kravet som varierar beroende på belastningsförhållanden och ventilstorlek.
Tekniska specifikationer och prestandadata
Bosch Rexroth tillverkar pilotstyrda backventil SL-modeller i nominella storlekar från NG10 till NG32, som täcker ett brett spektrum av industriella tillämpningar. Dessa ventiler klarar maximala tryck upp till 315 bar och flödeshastigheter som når 550 liter per minut, vilket gör dem lämpliga för krävande hydraulsystem.
Den minsta NG10-storleken fungerar bra för kompakta maskiner och hanterar upp till 100 liter per minut med en kontrollvolym på bara 2,5 kubikcentimeter vid port X. Mellanklassventiler NG16 och NG20 stödjer flöden på upp till 300 liter per minut, medan de största NG25- och NG32-modellerna rymmer tung industriutrustning per minut för 550 liter. Varje storlek upprätthåller samma maximala arbetstryck på 315 bar, även om kontrolltrycket kan variera från 5 till 315 bar beroende på dina applikationsbehov.
Viktöverväganden är viktiga för designers av mobil utrustning. En NG10 pilotmanövrerad backventil SL i monteringskonfiguration för underplåt väger cirka 1,8 kg, medan NG32-modellen når 7,8 kg. Gängade anslutningsversioner lägger till ungefär 0,3 kg till dessa siffror. De fysiska måtten varierar därefter, med NG10 som mäter cirka 100,8 millimeter i längd och använder G1/4 portgängor, medan NG32 sträcker sig till 140 millimeter med G1 1/2 portar.
Temperaturprestanda täcker typiska industriella förhållanden. Med standard NBR-tätningar fungerar den pilotstyrda backventilen SL tillförlitligt från negativa 30 grader Celsius till positiva 80 grader Celsius. Om din applikation involverar högre temperaturer eller aggressiva vätskor ger FKM tätningsmaterial bättre motstånd. Ventilen accepterar hydraulvätskor med en viskositet från 2,8 till 500 kvadratmillimeter per sekund, även om optimal prestanda uppstår med standard HLP46-olja vid 40 grader Celsius.
Kontamineringskontroll förblir kritisk för lång ventillivslängd. Bosch Rexroth rekommenderar att vätskan bibehålls till ISO 4406 klass 20/18/15 eller bättre. Att följa deras RE 50070-filtreringsstandarder hjälper till att förhindra att pilotpassagerna täpps igen, vilket är ett av de vanligaste fellägena för pilotmanövrerade backventiler.
Välja rätt modell för din applikation
Att välja mellan olika pilotmanövrerade backventil SL-varianter beror på flera faktorer i ditt hydraulsystems design. Den grundläggande enpilot SL-konfigurationen fungerar bra när du behöver kontrollera flödet i endast en riktning. Denna inställning är vanlig i vertikala cylinderapplikationer där tyngdkraften försöker dra ner lasten och du behöver fjärrutlösningsförmåga.
Dubbla pilotversioner ger kontroll i båda riktningarna, vilket gör dem idealiska för dubbelverkande cylindrar som kräver lasthållning i båda ändar av slaget. Anläggningsutrustning som grävarmar använder ofta denna konfiguration för att förhindra drift i båda riktningarna när föraren släpper reglagen. Den dubbla pilotfunktionen hos den pilotstyrda backventilen SL säkerställer att lasten stannar exakt där den är placerad, oavsett yttre krafter.
Dekompressionsalternativet blir viktigt när ditt system upplever höga tryckskillnader eller när plötslig tryckavlastning kan skada komponenter. Typ A-modeller med föröppningssteg för kulventiler minskar stötar i hydraulledningarna och minimerar buller under ventilbyte. Detta gör dem att föredra för applikationer där förarkomfort är viktigt eller där tryckspikar kan skada känsliga komponenter. Typ B-modeller utan föröppning svarar snabbare och fungerar bra när snabb ventilmanövrering är viktigare än gradvis tryckavlastning.
Valet av anslutningsmetod beror på din systemarkitektur. Montering av underplåt enligt DIN 24340-standarder möjliggör kompakt grenrörsintegration och renare VVS, särskilt värdefullt i mobil utrustning där utrymmet är begränsat. Gängade anslutningar ger mer flexibilitet för eftermonteringsapplikationer eller system där montering av grenrör inte är praktiskt. Den pilotstyrda backventilen SL stöder båda tillvägagångssätten med kompatibla dimensioner.
Justering av öppningstryck ger en annan inställningsparameter. Standardmodeller använder fjäderförspänningsinställningar mellan 1,5 och 10 bar, vilket bestämmer hur mycket backtryck som byggs upp innan huvudventilen sitter stadigt. Lägre öppningstryck möjliggör enklare fritt flöde men kan göra att ventilen återställs senare under tryckfall. Högre öppningstryck säkerställer ett positivt säte men ökar tryckfallet i fritt flödesriktning.
Där pilotstyrda backventiler SL presterar bäst
Industriell automation förlitar sig starkt på pilotstyrd backventil SL-teknik för exakt lastkontroll. Tillverkningspressar använder dessa ventiler för att bibehålla kolvläget under presscykler, vilket förhindrar att den tunga övre plattan glider när det hydrauliska trycket sjunker. Formsprutningsmaskiner använder liknande inställningar för att hålla formhalvorna låsta under hög klämkraft, vilket säkerställer en jämn detaljkvalitet.
Mobil utrustning representerar kanske det största applikationsområdet för den pilotmanövrerade backventilen SL. Grävmaskiner, hjullastare och grävmaskiner behöver alla tillförlitlig lasthållning i sina bom-, stick- och skopkretsar. När en operatör parkerar maskinen med skopan upphöjd, förhindrar den pilotmanövrerade backventilen att lasten kryper nedåt på grund av läckage av cylindertätning eller termisk expansion av instängd olja. Den externa dräneringskonfigurationen för SL-ventiler fungerar särskilt bra i dessa applikationer eftersom den undviker intern tryckåterkoppling som kan orsaka instabilitet.
Kranapplikationer kräver ännu högre tillförlitlighet eftersom lastfall skapar allvarliga säkerhetsrisker. Stödbensstabilisatorer på mobilkranar använder pilotmanövrerade backventiler SL för att bibehålla positionen i dagar eller veckor under långa lyft. Nollläckagekaraktäristiken säkerställer att kranen förblir plant under hela operationen. Många krankonstruktioner inkluderar dubbla pilotstyrda backventiler på båda sidor av varje cylinder, vilket skapar redundant lasthållning som fortsätter att fungera även om en ventil går sönder.
Vattenbehandlingsanläggningar har upptäckt att pilotstyrda backventil SL-modeller förenklar underhållsprocedurerna. Pumpstationer använder dessa ventiler för att isolera motorer under service samtidigt som de tillåter fjärraktivering för omvänd spolning av filter. Det externa pilotavloppet låter underhållspersonal styra ventilen från ett säkert avstånd, vilket håller arbetarna borta från högtryckszoner. Denna fjärrfunktion minskar stilleståndstiden och förbättrar säkerheten jämfört med manuellt manövrerade avstängningsventiler.
Styrsystem för vindkraftsblads stigning representerar en växande applikation för pilotstyrda backventiler. Varje blad ansluts till hydraulcylindrar som justerar vinkeln i förhållande till vinden. Den pilotstyrda backventilen SL håller bladets position under normal drift samtidigt som den tillåter snabb justering när vindförhållandena ändras. Nollläckagespecifikationen spelar roll här eftersom även små bladvinkeländringar påverkar turbinens effektivitet och strukturella belastningar.
Materialhanteringsutrustning som gaffeltruckar drar nytta av den exakta kontroll som dessa ventiler ger. Mastlyftcylindrarna behöver hålla laster på vilken höjd som helst utan avdrift, vilket den pilotmanövrerade backventilen SL åstadkommer på ett tillförlitligt sätt. Den dubbla pilotvarianten tillåter kontrollerad sänkning även under tung belastning genom att modulera pilottrycket för att skapa mjuk nedstigning snarare än fritt fall.
Fördelar som gör att SL-ventiler sticker ut
Den mest betydande fördelen med en pilotmanövrerad backventil SL är dess nollläckagekarakteristik i blockerad riktning. Till skillnad från direktverkande backventiler som kan sippra något under högt tryck, eller motbalansventiler som i sig har ett visst kontrollerat läckage, skapar SL-ventilen en perfekt tätning. Detta är av avgörande betydelse för statisk lasthållning där även mindre drift ackumuleras över tiden till betydande positionsfel.
Fjärrkontrollkapacitet utökar förarens räckvidd och förbättrar säkerheten. Genom att applicera pilottryck från en avlägsen plats kan du frigöra laster utan att stå nära potentiellt farlig utrustning. Nödstoppssystem kan också integreras med pilotmanövrerade backventils SL-kretsar, vilket automatiskt släpper fast last när säkerhetsspärrarna aktiveras. Denna flexibilitet visar sig vara värdefull i automatiserade system där mänskliga ingrepp måste minimeras.
Hög flödeskapacitet i förhållande till ventilstorlek hjälper systemkonstruktörer att minimera komponentbulk. De största pilotstyrda backventilerna SL-modeller hanterar 550 liter per minut, tillräckligt för de flesta industricylindrar, samtidigt som de behåller kompakta monteringsmått. Denna höga flödeskapacitet kommer med lågt tryckfall i fritt flödesriktning, vanligtvis under 5 bar vid nominella flödeshastigheter, vilket innebär mindre slöseri med energi och lägre driftstemperaturer.
Snabb respons på ändrade förhållanden ger pilotmanövrerade backventiler en fördel i dynamiska applikationer. När pilottrycket appliceras öppnas ventilen snabbt, och när pilottrycket släpper, snäpper fjädern och systemtrycket till tallriken nästan omedelbart. Dekompressionsvarianterna bromsar denna åtgärd medvetet för att minska stötar, men även dessa modeller reagerar snabbare än alternativa ventiltyper som är beroende av vätskefriktion eller komplicerade mätkretsar.
Dubbelriktad flexibilitet i dubbelpilotkonfigurationer eliminerar behovet av flera ventiler i komplexa kretsar. En enkelpilotmanövrerad backventil SL med dubbla pilotingångar kan ersätta två separata ventiler i applikationer som kräver lasthållning i båda riktningarna. Detta minskar antalet delar, potentiella läckpunkter och övergripande systemkomplexitet samtidigt som tillförlitligheten förbättras genom färre komponenter.
Förstå begränsningarna och riskerna
Strukturell komplexitet skapar den primära nackdelen med pilotstyrda backventiler SL-konstruktioner jämfört med enklare direktverkande ventiler. De extra komponenterna, inklusive pilotventiler, kontrollkolvar och externa dräneringspassager ökar tillverkningskostnaderna och skapar fler potentiella felpunkter. Små pilotpassager är särskilt känsliga för kontaminering, vilket kan blockera styrsignalen och förhindra att ventilen öppnas vid behov.
Underhållskraven är högre för pilotstyrda backventiler än för enklare alternativ. Pilotpassagerna behöver regelbunden inspektion och rengöring för att förhindra igensättning. Tätningsslitage på både huvudventilen och pilotventilen kräver regelbundet utbyte, vanligtvis med antingen NBR- eller FKM-material beroende på dina vätske- och temperaturförhållanden. Dessa underhållsuppgifter kräver mer teknisk kunskap än att serva en grundläggande backventil, vilket kan kräva specialutbildning för underhållspersonal.
Dynamiska belastningstillämpningar kan orsaka smattrande problem med pilotstyrda backventil SL-modeller. När laster oscillerar eller vibrerar kan ventilen upprepade gånger öppna och stänga vid sitt tröskeltryck, vilket skapar oljud och accelererat slitage. Motbalansventiler hanterar dessa dynamiska förhållanden smidigare genom sina progressiva öppningsegenskaper. Om din applikation involverar konstant laströrelse snarare än statisk hållning, kanske en pilotstyrd backventil inte är det bästa valet.
Termiska expansionseffekter utgör en subtil men verklig risk i pilotstyrda backventilapplikationer. När hydraulolja som är instängd mellan en stängd ventil och en last värms upp, expanderar den och ökar trycket. Ingenjörer kallar ibland detta "termiskt lås" eftersom tryckstegringen kan bli så kraftig att pilotsignalen inte kan övervinna den. Temperaturökningar runt 10 grader Celsius kan generera tryckstegringar som överstiger 100 bar i fångade volymer. Utformning av termiska säkerhetsventiler eller övervägande av temperaturstabila vätskor hjälper till att minska denna risk.
Kostnadsöverväganden gör pilotstyrda backventil SL-modeller mindre attraktiva för enkla tillämpningar. En grundläggande direktverkande backventil kostar avsevärt mindre och fungerar utmärkt för att enkelt förhindra återflöde där lasthållning inte krävs. De sofistikerade kontrollfunktionerna hos en SL-ventil motiverar endast deras högre pris när din applikation specifikt behöver fjärrutlösningsförmåga, noll läckage eller exakt dubbelriktad kontroll.
Jämför SL-ventiler med alternativa lösningar
Direktverkande backventiler representerar det enklaste alternativet till en pilotmanövrerad backventil SL. Dessa grundläggande ventiler använder enbart vätsketryck för att lyfta tallriken mot en lätt fjäder, vilket tillåter flöde i en riktning samtidigt som det blockerar omvänt flöde. De svarar mycket snabbt och kostar mycket mindre än pilotstyrda konstruktioner. Direktverkande backventiler kan dock läcka något under högt tryck, slitas snabbare på grund av att direkt vätska träffar tallriken och kan inte fjärröppnas i motsatt riktning. De fungerar bra för pumputloppsskydd eller grundläggande ledningsisolering men uppfyller inte kraven för verklig lasthållning.
Motviktsventiler kombinerar en tryckavlastningsfunktion med backventilens beteende, vilket skapar smidig kontroll för dynamiska belastningar. Dessa ventiler modulerar öppningen baserat på belastningstrycket, vilket tillåter kontrollerad sänkning av vertikala belastningar samtidigt som mottrycket bibehålls för att förhindra flykt. De utmärker sig i rörelsestyrning av mobil utrustning där laster ständigt rör sig, som lyftkranar eller fordonslyftar. Avvägningen är att motviktsventiler alltid har något kontrollerat läckage och kostar mer än antingen direktverkande eller pilotmanövrerade backventiler. För statisk lasthållning där ingen rörelse önskas ger en pilotstyrd backventil SL bättre prestanda till lägre kostnad.
Elektriskt styrda magnetventiler erbjuder ett annat alternativ för fjärrutlösningsförmåga. Dessa ventiler använder elektromagnetiska spolar för att flytta interna spolar eller tallrikar, vilket ger on-off-kontroll utan att kräva pilottryck. De fungerar bra i system med elektronisk styrarkitektur och kan integreras direkt med PLC:er och annan automationsutrustning. Emellertid har magnetventiler vanligtvis lägre flödeskapacitet än pilotstyrda backventiler av jämförbar storlek, genererar värme under kontinuerlig energitillförsel och behöver elektrisk kraft för att upprätthålla öppna lägen. Den pilotstyrda backventilen SL vinner i applikationer där hydraulisk kraft är lättillgänglig och elektrisk komplexitet bör minimeras.
Hydraulsäkringar representerar ett specialiserat alternativ för säkerhetskritisk lasthållning. Dessa enheter stängs automatiskt när de upptäcker för höga flöden som kan tyda på en sprucken slang eller trasig anslutning. De ger nödskydd som pilotstyrda backventiler inte kan erbjuda. Säkringar ger dock inte fjärrutlösningsförmåga och kan utlösas felaktigt vid legitima högflödesförhållanden. Många ingenjörer kombinerar båda teknikerna och använder en pilotmanövrerad backventil SL för normal kontroll och en hydraulisk säkring för nödfallsskydd.
Underhållsmetoder som förlänger livslängden
Regelbundna inspektionsscheman håller pilotmanövrerade backventil SL-system igång tillförlitligt. Månatliga visuella kontroller bör leta efter externt oljeläckage runt tätningar och monteringsytor. Även små läckor indikerar tätningsförsämring som kommer att förvärras med tiden. Att lyssna efter ovanliga ljud under ventildrift kan avslöja problem innan fullständigt fel inträffar. Chattande eller gnisslande ljud betyder ofta instabila tryckförhållanden eller slitna ventilytor.
Underhåll av vätskerenhet skyddar de små pilotpassagerna som gör pilotmanövrerade backventiler sårbara för kontaminering. Att följa kraven i ISO 4406 renhetsklass 20/18/15 innebär att ditt filtreringssystem fångar upp partiklar innan de kan fastna i kontrollöppningarna. Användning av rätt hydraulolja utan vattenförorening förhindrar korrosion av invändiga ytor. Många underhållsprogram inkluderar kvartalsvis oljeprovtagning och analys för att verifiera att föroreningsnivåerna håller sig inom acceptabla intervall.
Pilotlinjeinspektion förtjänar särskild uppmärksamhet eftersom dessa rör och passager med liten diameter täpps till lätt. Att koppla bort och backspola pilotledningar tar årligen bort ackumulerat skräp. Backventiler i pilotkretsen bör rengöras eller bytas ut om de visar tecken på att fastna. Att testa pilottrycket med en mätare bekräftar att adekvat styrsignal når port X när du beordrar den pilotmanövrerade backventilen SL att öppna.
Intervallerna för utbyte av tätningar beror på driftsförhållandena men sker vanligtvis vartannat till vart femte år. NBR-tätningar håller längre i applikationer med måttlig temperatur, medan FKM-tätningar tål högre temperaturer och aggressiva vätskor men kostar mer. Vid byte av tätningar, inspektera passande ytor på tallriken och ventilkroppen för att se om det finns skåror eller slitage som kan förhindra god tätning även med nya elastomerer. Lätt polering med fint slippapper kan återställa tätningsytor, men djupa skåror kräver byte av ventilhuset.
Funktionstestning bekräftar att pilotmanövrerade backventiler fortfarande fungerar korrekt. Ett enkelt test använder en vertikal cylinder lastad med vikt. Med pilottrycket blockerat bör lasten förbli helt stillastående i timmar eller dagar, vilket visar på noll läckage. Applicering av nominellt pilottryck bör öppna ventilen och låta lasten sjunka mjukt. Om lasten kryper nedåt med pilottrycket avstängt, eller om överdrivet pilottryck behövs för att öppna ventilen, krävs underhåll eller byte.
Felsökning av vanliga problem
När en pilotmanövrerad backventil SL inte öppnar på kommando, börja med att verifiera pilottrycket vid port X. Användning av en tryckmätare vid pilotanslutningen bekräftar om tillräckligt signaltryck når ventilen. Om pilottrycket mäter under 5 bar ligger problemet i pilotkretsen snarare än själva ventilen. Kontrollera för blockerade ledningar, trasiga pilotventiler eller otillräcklig pumpkapacitet på pilotförsörjningen.
Om pilottrycket visar korrekt men ventilen fortfarande inte öppnar, misstänker du förorening i pilotpassagen eller en styrkolv som har fastnat. Demontering av ventilen avslöjar vanligtvis smuts eller korrosion som förhindrar kolvrörelse. Att noggrant rengöra alla inre passager och byta tätningar återställer vanligtvis funktionen. I svåra fall kan kontrollkolvens yta vara repad och behöva bytas ut.
Läckage i blockerad riktning indikerar skador på tallriks eller säte. Små mängder av föroreningar kan bädda in i den mjuka tallriksytan, vilket skapar läckagevägar även när ventilen är stängd. Demontering och inspektion kommer att visa om rengöring av tallriken och sätet återställer tätningen, eller om reservdelar behövs. Om läckaget kvarstår efter rengöring, kontrollera att systemtrycket inte har överskridit ventilens nominella kapacitet, vilket kan permanent skada tätningsytor.
Kladdring eller vibration under drift tyder på att lasten är instabil eller att pilottrycket svänger. Kontrollera att belastningen förblir stabil under ventildrift. Om själva lasten vibrerar kanske den pilotstyrda backventilen SL inte är den rätta lösningen för den applikationen. Tryckinstabilitet i pilotkretsen kan få ventilen att upprepade gånger öppna och stänga vid sin tröskel. Att installera en ackumulator i pilotledningen jämnar ofta ut dessa tryckfluktuationer och slutar tjattra.
Ljud under ventilbyte betyder vanligtvis att dekompressionsfunktionen inte fungerar korrekt eller så behöver applikationen en typ A-ventil istället för typ B. Modeller utan kultoppsöppningssteget släpper plötsligt trycket, vilket kan generera akustiska stötar i hydraulledningarna. Om buller är oacceptabelt löser vanligtvis problemet med byte till en dekompressionsvariant pilotstyrd backventil SL. Alternativt kan en liten öppning i pilotledningen sänka ventilöppningen, vilket minskar chock till priset av något långsammare svar.
Termiska låssituationer kräver olika felsökningsmetoder. Om laster blir svåra att flytta efter att systemet står på tomgång i varma förhållanden, orsakar sannolikt instängd vätskeexpansion för högt tryck. Installation av små termiska övertrycksventiler inställda över normalt arbetstryck men under pilotöverstyrningskapacitet tillåter termisk expansion utan att normal drift påverkas. Alternativt kan användning av temperaturstabila hydraulvätskor minska termiska expansionskoefficienter.
Framtida utveckling och industritrender
Hydraulsystemdesigners integrerar i allt högre grad sensorer med pilotstyrda backventil SL-komponenter för att möjliggöra förutsägande underhåll. Tryckgivare i pilotledningar övervakar styrsignalstyrkan och varnar förare innan pilottrycket sjunker under funktionsnivåerna. Kontamineringssensorer i dräneringsledningen från port Y känner av när partiklar börjar samlas, vilket utlöser underhåll innan blockering inträffar. Dessa smarta ventilsystem minskar oplanerade stillestånd genom att fånga upp problem tidigt.
Miljöbestämmelser driver användningen av biologiskt nedbrytbara hydraulvätskor, särskilt i mobil utrustning och skogsbruk. Moderna pilotmanövrerade backventiler SL-konstruktioner rymmer dessa vätskor genom kompatibla tätningsmaterial och förbättrat korrosionsskydd. VDMA 24568 och liknande standarder hjälper ingenjörer att välja lämpliga ventiler för biooljeapplikationer. När miljöhänsyn växer, förvänta dig bredare kompatibilitet med alternativa vätskekemi.
Miniatyriseringstrender inom mobil utrustning skapar efterfrågan på mindre, lättare pilotstyrda backventiler utan att ge avkall på prestanda. Avancerade tillverkningstekniker inklusive 3D-utskrift och precisionsgjutning kan möjliggöra mer kompakt design. Viktminskning har stor betydelse för batteridriven mobilutrustning där varje kilogram påverkar räckvidden. Framtida pilotstyrda backventil SL-modeller kan innehålla lättare material som aluminium eller teknisk plast i icke-tryckbärande komponenter.
Förbättringar av energieffektiviteten fokuserar på att minska tryckfall i fritt flödesriktning. Även det nuvarande tryckfallet på 5 bar vid nominellt flöde representerar bortkastad energi som blir till värme. Optimerad flödesvägsgeometri kan potentiellt halvera tryckfallet, vilket förbättrar systemets totala effektivitet. När energikostnaderna stiger och miljötrycket ökar blir dessa effektivitetsvinster mer ekonomiskt attraktiva.
Integration med elektroniska styrsystem kommer sannolikt att expandera. Medan den pilotstyrda backventilen SL för närvarande enbart förlitar sig på hydrauliska pilotsignaler, kan framtida versioner inkludera elektroniska pilotventiler och lägessensorer inbyggda direkt i ventilkroppen. Denna integration förenklar systemarkitekturen och möjliggör mer sofistikerade styralgoritmer samtidigt som den mekaniska enkelheten och tillförlitligheten som gör pilotstyrda backventiler attraktiva.
Göra rätt val för din applikation
Att välja en pilotstyrd backventil SL kontra alternativa tekniker kräver noggrann utvärdering av dina specifika krav. Börja med att identifiera om din applikation behöver statisk lasthållning eller dynamisk lastkontroll. Om lasten skulle förbli helt stillastående när ventilen är stängd, gör nollläckagekarakteristiken för en pilotmanövrerad backventil SL det bästa valet. Om lasten rör sig ofta med kontrollerade sänkningshastigheter, tjänar förmodligen en motviktsventil bättre.
Fundera på om möjligheten till fjärrutgivning spelar någon roll i din design. Enkla tillämpningar där manuell ventildrift är acceptabel kan använda billigare direktverkande backventiler. När operatörer behöver kontrollera ventilöppningen på avstånd, eller när automatiserade system måste integrera ventilstyrning, ger den pilotmanövrerade backventilen SL nödvändig fjärrmanövrering genom sin pilotkrets. Säkerhetsaspekter driver ofta detta krav när man håller personal borta från farliga områden förbättrar den övergripande systemsäkerheten.
Utvärdera ditt systems föroreningskontrollfunktioner ärligt. Pilotstyrda backventiler SL-modeller kräver ren hydraulvätska och korrekt filtrering. Om din applikation fungerar i dammiga miljöer med marginell filtrering, eller om underhållsmetoderna är inkonsekventa, kan enklare ventiltyper med färre små passager visa sig vara mer tillförlitliga trots deras prestandabegränsningar. Välj inte sofistikerade ventiler för system som inte kan bibehålla den renhet som dessa ventiler kräver.
Kraven på flöde och tryck begränsar ditt val av ventilstorlek. Mät faktiska flödeshastigheter i din krets istället för att förlita dig på pumpkapacitet, eftersom de flesta system inte arbetar med maximalt flöde kontinuerligt. Att välja den minsta ventilen som hanterar dina faktiska flödeshastigheter minimerar kostnaden och vikten. Tryckklassificeringarna bör överstiga det maximala systemtrycket med tillräcklig säkerhetsmarginal, typiskt val av ventiler som är klassade minst 25 procent över maximalt förväntat tryck.
Yttre avloppskrav avgör om du behöver en SL-modell eller om den enklare SV-varianten räcker. Om ditt pilotavlopp kan återgå till tanken genom samma grenrör som huvudventilen, fungerar SV-modeller med intern dränering bra. När pilotavloppet måste dra separat, kanske för att säkerställa att tanktrycket inte stör pilotdriften, ger den externa dräneringsporten Y på pilotstyrda backventil SL-modeller nödvändig flexibilitet.
Installationsutrymmesbegränsningar påverkar valet av monteringsstil. Montering av underplatta ger den mest kompakta installationen när du kan designa ett grenrör för att rymma flera ventiler. Gängade anslutningar ger flexibilitet för eftermonteringsapplikationer eller testställ där tillverkning av grenrör inte är praktiskt. Mät tillgängligt utrymme noggrant och granska måttritningar innan du bestämmer dig för en viss monteringskonfiguration.
Slutsats
Den pilotstyrda backventilen SL fyller en specifik men viktig roll i hydrauliska system som kräver fjärrstyrd, nollläckagelasthållning. Dess externa dräneringskonfiguration ger designflexibilitet som standard SV-modeller inte kan matcha, särskilt värdefullt i komplexa kretsar där pilottrycksdirigering är viktig. Att förstå både funktionerna och begränsningarna hos dessa ventiler hjälper ingenjörer att fatta välgrundade beslut om när de ska användas och hur de ska underhållas på rätt sätt.
För applikationer med statisk belastning inom industriell automation, mobil utrustning och säkerhetskritiska system, ger pilotstyrd backventil SL-teknik pålitlig prestanda som enklare alternativ inte kan matcha. De högre kostnads- och underhållskraven är motiverade när nollläckage och fjärrkontroll är väsentliga. Mindre krävande applikationer fungerar ofta bra med direktverkande backventiler eller andra enklare lösningar till lägre kostnad.
Rätt val kräver att ventilspecifikationerna matchar de faktiska systemkraven, med hänsyn till nominell storlek, tryckklasser, tätningsmaterial och monteringskonfiguration. Detaljerad teknisk dokumentation från Bosch Rexroth, inklusive RE 21482-katalogen, tillhandahåller de data som behövs för korrekt ventildimensionering. Leverantörer som Hyquip och Leader Hydraulics kan tillhandahålla applikationsstöd och prissättning för specifika modeller.
Underhållsprogram som betonar kontamineringskontroll och regelbunden inspektion håller pilotmanövrerade backventil SL-system igång tillförlitligt i tio år eller mer. När problem uppstår identifierar systematisk felsökning vanligtvis åtgärdbara orsaker som blockering av pilotledningen eller förslitning av tätningar. Att förstå hur dessa ventiler fungerar internt gör felsökningen mycket effektivare.
Allt eftersom hydraulisk teknik utvecklas mot större integration med elektroniska kontroller och förbättrad energieffektivitet, kommer pilotstyrda backventil SL-konstruktioner att fortsätta anpassa sig för att möta nya krav. Den grundläggande driftprincipen – att använda pilottryck för att mekaniskt frigöra en förseglad tallriksventil – förblir sund och kommer sannolikt att tjäna hydrauliska system i många decennier framöver. Ingenjörer som förstår dessa ventiler grundligt kan designa bättre system och lösa problem mer effektivt.
