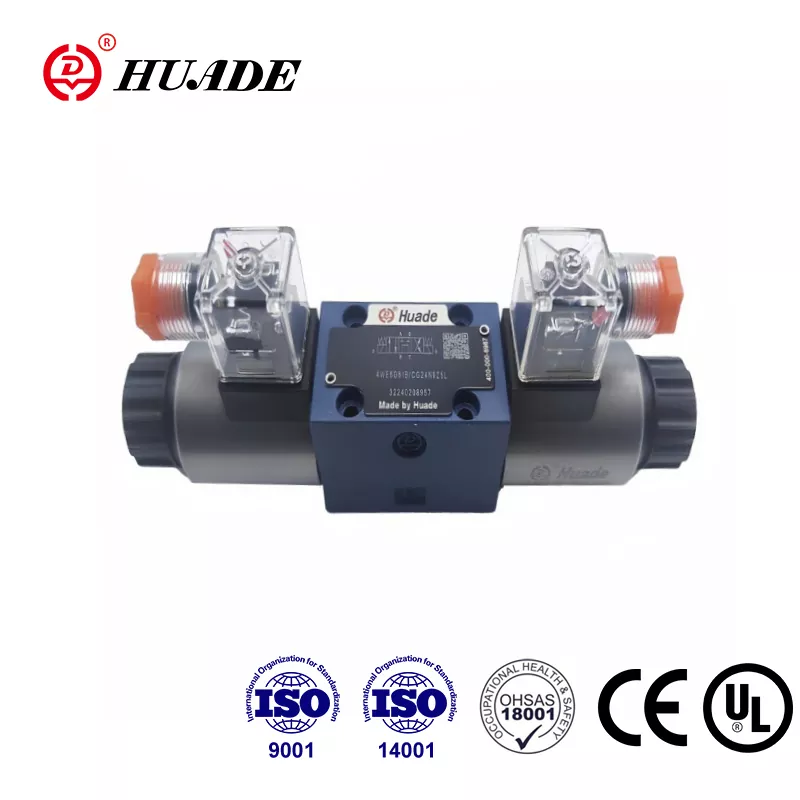

När du arbetar med hydrauliska system kan valet av rätt styrventil göra stor skillnad för din utrustnings prestanda och tillförlitlighet. Rexroth 4WE 6 Y riktningsventilen har förtjänat sitt rykte som en pålitlig komponent inom industriell hydraulik, och att förstå vad som gör den speciell kan hjälpa dig att avgöra om det är rätt val för din applikation.
Vad är en riktningsstyrventil?
Innan du dyker in i detaljerna för 4WE 6 Y-modellen, hjälper det att förstå vad riktningsventiler gör. Dessa ventiler är grundläggande komponenter i hydrauliska system som styr var hydraulvätskan strömmar. Genom att ändra vätskans bana bestämmer de i vilken riktning en cylinder rör sig eller om en motor snurrar på ett eller annat sätt. Tänk på dem som trafikledare för hydraulvätska, som leder den dit den behöver gå.
Rexroth 4WE 6 Y riktningsventilen tillhör kategorin magnetventiler, vilket innebär att den använder elektriska signaler för att byta ventilens läge. Denna elektriska styrning gör det enkelt att integrera i automatiserade system där exakt tidpunkt spelar roll.

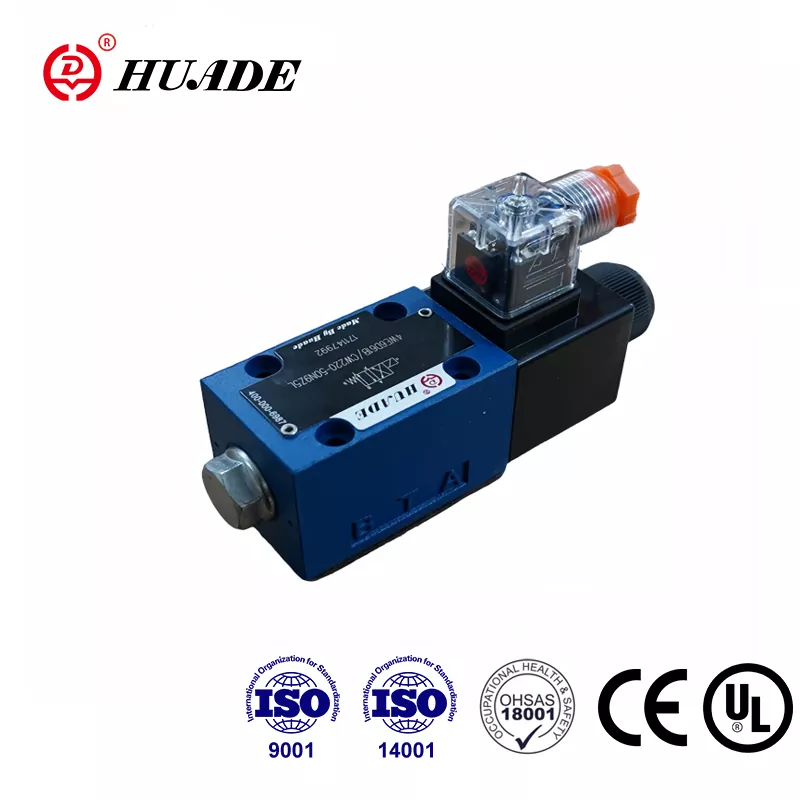

Grunderna i 4WE 6 Y Design
4WE 6 Y är byggd enligt storleksstandarden NG 6, som är en av de vanligaste storlekarna inom industriell hydraulik. Denna storlek är också känd som CETOP 3 eller ISO 4401-03 i olika delar av världen. Vad detta betyder för dig är att ventilen kommer att passa standardmonteringsmönster, vilket gör installationen enkel och enkel att byta ut om det behövs på vägen.
Ventilen fungerar som en 4-vägs 2-lägesventil. I enklare termer har den fyra portar för att ansluta hydraulledningar, och den kan växla mellan två olika flödeskonfigurationer. "Y" i dess namn hänvisar till den specifika spoldesignen inuti ventilen, som bestämmer exakt hur vätska strömmar i varje position.
En anmärkningsvärd egenskap hos 4WE 6 Y riktningsventilen är dess direktverkande design. Till skillnad från pilotmanövrerade ventiler som behöver en liten styrsignal för att flytta en större huvudventil, flyttar denna ventils solenoid direkt spolen som styr vätskeflödet. Denna design ger vanligtvis snabbare svarstider, även om det betyder att ventilen fungerar bäst med måttliga flödeshastigheter snarare än extremt höga.
Hur Y-Spool-konfigurationen fungerar
Y-spolekonfigurationen i Rexroth 4WE 6 Y riktningsventilen skapar ett specifikt flödesmönster. När solenoiden inte är aktiverad, sitter ventilen i sitt viloläge. I detta tillstånd ansluts trycket från pumpen till en arbetsport medan den andra arbetsporten dräneras till tanken. När du aktiverar solenoiden växlar spolen för att vända dessa anslutningar.
Detta växlingsbeteende gör 4WE 6 Y särskilt användbar som pilotventil. I många hydraulsystem, särskilt de med stora huvudventiler, fungerar 4WE 6 Y som kontrollhjärnan som talar om för den större ventilen vad den ska göra. Den skickar pilottryck till ena sidan av huvudventilen eller den andra, vilket gör att den större ventilen växlar och hanterar de tunga flödeskraven.
Ventilen använder vad som kallas en spärrmekanism i många konfigurationer. Det betyder att när du väl aktiverar solenoiden och ventilen växlar läge, stannar den där även efter att du stänger av strömmen. Den växlar inte tillbaka förrän du aktiverar den igen. Denna funktion sparar energi eftersom du inte behöver hålla solenoiden påslagen kontinuerligt.
Tryck- och flödesförmåga
Rexroth 4WE 6 Y riktningsventilen kan hantera arbetstryck upp till 350 bar vid dess huvudportar, vilket översätts till cirka 5 000 psi. Det är betydligt högre än många ekonomiventiler på marknaden. Tankporten klarar upp till 160 bar i standardversioner, med vissa modeller klassade för 210 bar.
För flödeskapacitet kan ventilen klara upp till 80 liter per minut, eller ungefär 21 gallon per minut. Detta gör den lämplig för hydrauliska tillämpningar i mellanklassen. Om ditt system behöver hantera större flöden, skulle du vanligtvis använda den här ventilen som en pilotkontroll för en större huvudventil istället för att hantera allt flöde direkt.
Det är värt att notera att dessa betyg representerar maximal kapacitet under specifika förhållanden. I verkliga tillämpningar beror de faktiska tryckfallen och flödeshanteringen på faktorer som viskositeten hos din hydraulvätska och de specifika flödesvägarna genom ventilen i varje position.
Wet-Pin solenoidteknologi
En av nyckelfunktionerna som skiljer Rexroth 4WE 6 Y riktningsventilen åt är dess våtstiftsmagnetdesign. I den här konfigurationen sitter solenoidens kolv direkt i hydraulvätskan istället för att vara tätad från den. Även om detta kan låta ovanligt, ger det faktiskt flera fördelar.
Hydraulvätskan fungerar både som kylvätska och smörjmedel för solenoiden. Detta hjälper solenoiden att hålla längre och fungerar mer tillförlitligt under miljontals cykler. Vätskan absorberar värme som genereras av den elektromagnetiska spolen och transporterar bort den, vilket förhindrar överhettning som kan skada spolen eller minska dess magnetiska kraft.
Den våta stiftdesignen innebär också att solenoiden kan tas bort och bytas ut utan att tömma hydraulsystemet eller bryta sig in i komponenter som innehåller tryck. Du kan till och med rotera spolen 90 grader eller helt runt i vissa modeller för att göra den elektriska anslutningen mer tillgänglig för just din installation.
Den här designen ställer dock vissa krav på din hydraulolja. Oljan måste vara kompatibel med solenoidens interna komponenter. Rexroth varnar specifikt för att använda hydrauloljor med vissa zinkbaserade tillsatser, eftersom dessa kan bilda avlagringar som täpper till ventilens små inre passager med tiden.
Vätskekompatibilitet och renhet
Riktningsventilen 4WE 6 Y fungerar med vanliga mineralhydraulikoljor samt flera typer av brandbeständiga vätskor. Standardtätningarna är gjorda av NBR (nitrilgummi), som klarar de flesta mineraloljor och fungerar över ett temperaturområde från -30°C till +80°C. Om du behöver kompatibilitet med olika vätskor eller högre temperaturer finns FKM (fluorocarbon) tätningar tillgängliga som tillval.
Att hålla din hydraulvätska ren är avgörande för den långsiktiga tillförlitligheten hos Rexroth 4WE 6 Y riktningsventilen. Ventilen kräver vätskerenhet av ISO 4406 klass 20/18/15 eller bättre. Rent praktiskt betyder det att du behöver effektiv filtrering, vanligtvis med filter som är klassade till 10 mikron eller finare.
Förorenad vätska är en av de vanligaste orsakerna till problem med riktningsventiler. Partiklar i vätskan kan repa spolens och borrningens precisionsytor, vilket ökar inre läckage över tiden. De kan också få spolen att fastna, vilket leder till långsam eller ofullständig växling. Ett korrekt underhållet filtreringssystem förhindrar dessa problem och förlänger ventilens livslängd avsevärt.
Elektriska tillval och anslutningar
Riktningsventilen 4WE 6 Y kommer med olika spänningsalternativ för att matcha olika kraftsystem. Vanliga val inkluderar 24V DC, som är standard i många industriella styrsystem, samt AC-spänningar som 110V eller 230V. Ventilens strömförbrukning är vanligtvis runt 30 watt.
När du beställer en ventil berättar modellnumret exakt vilken spänning den behöver. Till exempel betyder "G24" i modellbeteckningen 24V DC, medan "W230" indikerar 230V AC. Den elektriska anslutningen kommer vanligtvis som en standard 3-polig kontakt som uppfyller DIN EN 175301-803 specifikationer, även om andra kontakttyper finns tillgängliga.
Vissa versioner av ventilen inkluderar en manuell överstyrningsfunktion, vanligtvis betecknad som "N9" i modellkoden. Detta gör att du manuellt kan trycka på spolen för att flytta ventilen när ström inte är tillgänglig, vilket kan vara till hjälp under installation eller felsökning. Denna manuella överstyrning har dock begränsningar och bör endast användas när tanktrycket är under 50 bar.
Installationskrav
Att installera en Rexroth 4WE 6 Y riktningsventil korrekt är enkelt men kräver uppmärksamhet på detaljer. Ventilen monteras på ett standard NG 6 grenrör eller underplatta med hjälp av fyra monteringsbultar. Monteringsytan måste uppfylla specifika krav på planhet och jämnhet, vanligtvis inte grövre än Rz 4, för att säkerställa korrekt tätning.
Vridmomentspecifikationerna betyder mer än du kanske tror. Rexroth specificerar åtdragning av monteringsbultarna till 9 Nm för standard metriska bultar. Om du använder vissa imperialistiska bultar ändras specifikationen något för att ta hänsyn till olika gängegenskaper. Under åtdragning av bultarna kan det leda till externa läckor, medan överdragning kan förvränga ventilhuset och göra att spolen fastnar.
När du installerar ventilen, se till att alla portanslutningar är rena och fria från skräp. Även små partiklar som införs under installationen kan orsaka problem senare. Det är också god praxis att verifiera de elektriska anslutningarna innan hydraultrycket appliceras, för att säkerställa att ventilen växlar ordentligt och inte har några ledningsproblem.
Prestandaegenskaper
Rexroth 4WE 6 Y riktningsventilen erbjuder svarstider i intervallet 20 till 70 millisekunder vid spänningssättning och 10 till 60 millisekunder vid strömavbrott. Dessa tider kan variera beroende på faktorer som vätskans viskositet, arbetstryck och flödesförhållanden.
Liksom alla ventiler av slidtyp har 4WE 6 Y visst inre läckage genom design. Små mängder vätska glider förbi spolen även när den ska blockera flödet. Detta läckage är normalt och nödvändigt för korrekt smörjning, men det betyder att ventilen inte är lämplig för applikationer där du behöver hålla en last på plats under längre perioder utan någon rörelse.
Internt läckage ökar gradvis under ventilens livslängd då normalt slitage uppstår mellan sliden och hålet. Detta betyder inte nödvändigtvis att ventilen behöver bytas ut omedelbart, men det är något att övervaka. Överdrivet läckage kan minska systemets effektivitet och kan så småningom kräva byte av ventiler för att bibehålla optimal prestanda.
Vanliga applikationer
Riktningsventilen 4WE 6 Y kan användas i ett stort antal industriella tillämpningar. Verktygsmaskiner använder ofta dessa ventiler för att styra hjälpfunktioner som spännanordningar eller verktygsväxlare. Plastformsprutningsmaskiner använder dem för olika kontrollfunktioner. Testbänkar och mobil utrustning innehåller också vanligtvis dessa ventiler.
En särskilt vanlig tillämpning är att använda 4WE 6 Y som pilotventil för större riktningsventiler. I den här rollen styr den pilottrycket som växlar en större ventil, vilket möjliggör elektronisk styrning av hydrauliska system med högt flöde. Denna pilotkonfiguration drar fördel av ventilens tillförlitlighet och relativt låga kostnad samtidigt som man använder större ventiler endast där hög flödeskapacitet faktiskt behövs.
Ventilens förmåga att arbeta tillförlitligt vid tryck upp till 350 bar gör den lämplig för krävande applikationer där lågtrycksventiler kanske inte ger tillräckliga säkerhetsmarginaler. Denna tryckförmåga innebär också att ventilen kan fungera effektivt i system med tryckspikar eller där exakt tryckkontroll inte alltid upprätthålls.
Underhållsöverväganden
Rexroth 4WE 6 Y riktningsventilen kräver relativt lite underhåll när den används enligt dess specifikationer. Den viktigaste underhållsuppgiften är att upprätthålla korrekt hydraulvätsketillstånd. Detta innebär regelbundna oljebyten enligt vätsketillverkarens rekommendationer och konsekvent övervakning av filtertillstånd.
Om du märker att ventilen reagerar långsammare än vanligt eller inte växlar helt, är det ofta förorening som är boven. Att kontrollera och byta ut filter efter behov löser vanligtvis dessa problem. Om problemen kvarstår efter att ha säkerställt vätskerenhet, kan själva ventilen behöva inspekteras eller bytas ut.
Magnetspolen kan bytas ut utan att ta bort ventilen från systemet, vilket minimerar stilleståndstiden. Om en spole går sönder kan du ofta få en ersättning installerad på minuter snarare än timmar. Denna modulära design är en av de praktiska fördelarna med våtstiftssolenoidkonfigurationen.
Kostnad och tillgänglighet
Äkta Rexroth 4WE 6 Y riktningsventiler kostar vanligtvis flera hundra dollar, med exakta priser som varierar baserat på specifika alternativ och spänningskrav. Denna prispunkt återspeglar ventilens kvalitetskonstruktion och prestanda. Även om det finns billigare alternativ, särskilt från asiatiska tillverkare, har namnet Rexroth ett rykte om tillförlitlighet som många ingenjörer värdesätter för kritiska applikationer.
Ventilen är allmänt tillgänglig genom Rexroth-distributörer och många industriella leveranshus. Eftersom den följer standard NG 6-dimensioner kan du även hitta funktionellt liknande ventiler från andra tillverkare om det behövs, även om exakta prestandaegenskaper kan skilja sig åt.
För applikationer med stora volymer kan diskussioner om alternativ direkt med Rexroth-distributörer eller representanter ibland ge bättre priser eller ledtider. De kan också hjälpa till att säkerställa att du väljer exakt rätt konfiguration för dina specifika behov.
När ska man överväga alternativ
Även om Rexroth 4WE 6 Y riktningsventilen utmärker sig i många applikationer, är den inte alltid det bästa valet. Om din applikation absolut inte kräver något internt läckage för att hålla lasten, skulle en tallriksventil eller motviktsventil fungera bättre. Det inneboende läckaget i spolventiler gör dem olämpliga för dessa nollläckagetillämpningar.
För applikationer som kräver proportionell styrning snarare än enkel på/av-växling, erbjuder Rexroth proportionella riktningsventiler som 4WRPEH-serien. Dessa ventiler ger variabel flödeskontroll och kan bibehålla mellanlägen, vilket erbjuder mycket mer sofistikerade kontrollmöjligheter.
Om dina flödeskrav överstiger 80 liter per minut, behöver du antingen en större ventilstorlek eller en konfiguration där 4WE 6 Y fungerar som pilot för en större huvudventil. Användning av ventilen utöver dess nominella flödeskapacitet kan orsaka alltför stora tryckfall, värmeutveckling och accelererat slitage.
Slutliga tankar
Rexroth 4WE 6 Y riktningsventil representerar ett solidt val för industriella hydraulsystem som behöver pålitlig växlingskontroll inom ventilens tryck- och flödeskapacitet. Dess våtstiftssolenoiddesign ger utmärkt hållbarhet, medan standardstorleken NG 6 säkerställer enkel integrering i de flesta hydraulsystem.
Framgång med denna ventil beror på korrekt applikation och installation. Att se till att din hydraulvätska är ren och kompatibel, följa installationsmomentspecifikationerna och hålla sig inom ventilens nominella driftsparametrar kommer att ge dig år av pålitlig service. Ventilens förmåga att fungera som antingen ett direkt styrelement eller som en pilotventil ger flexibilitet i systemdesign.
Att förstå vad 4WE 6 Y riktningsventilen gör bra och var dess begränsningar ligger hjälper dig att fatta välgrundade beslut om huruvida det är rätt komponent för ditt hydraulsystem. När den appliceras på rätt sätt är det en pålitlig arbetshäst som klarar den krävande uppgiften att kontrollera vätskeriktningen dag ut och dag in.
