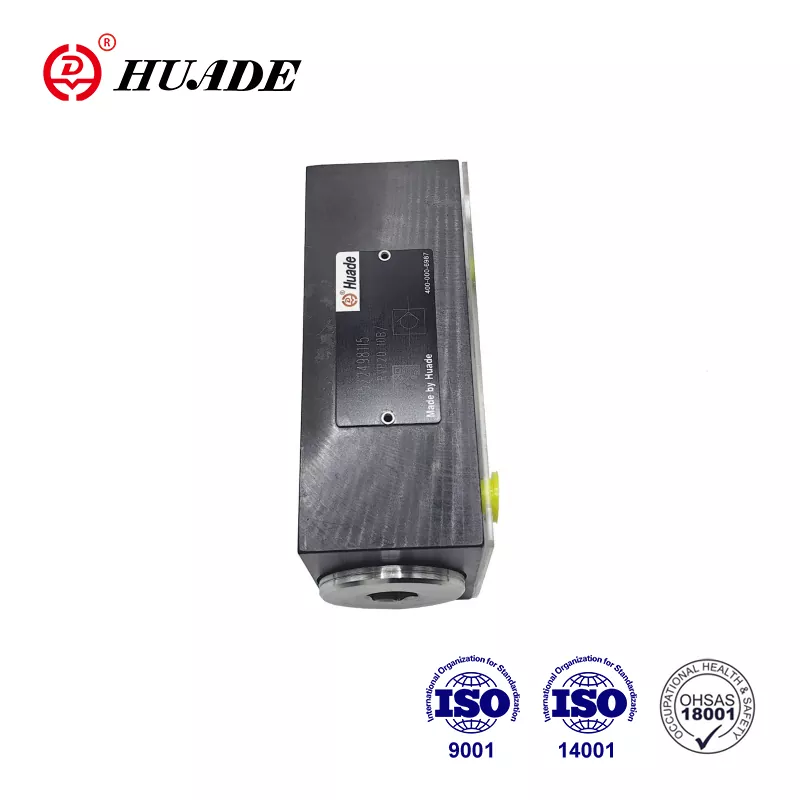

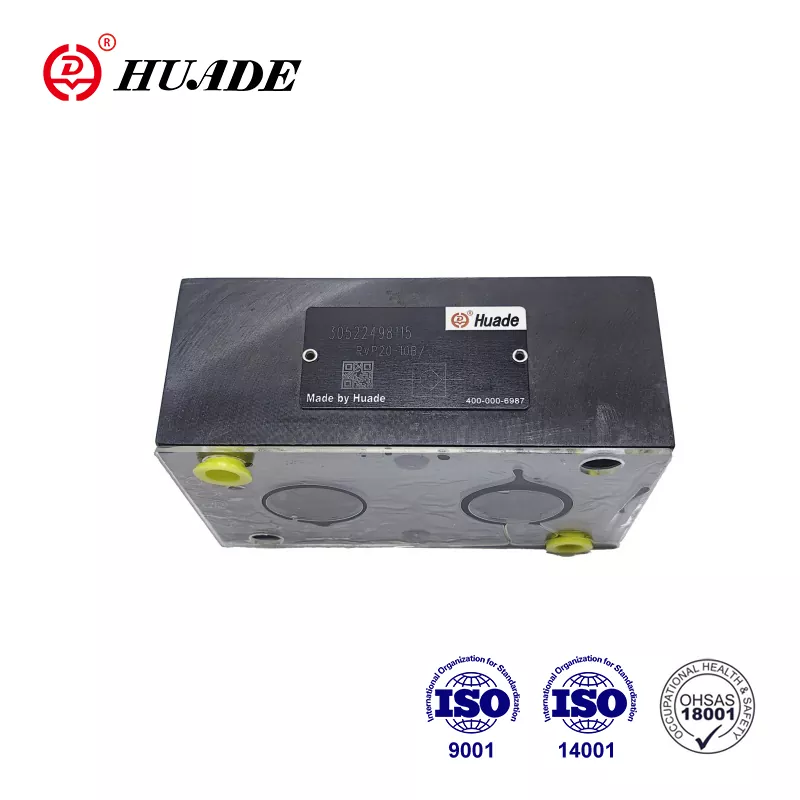

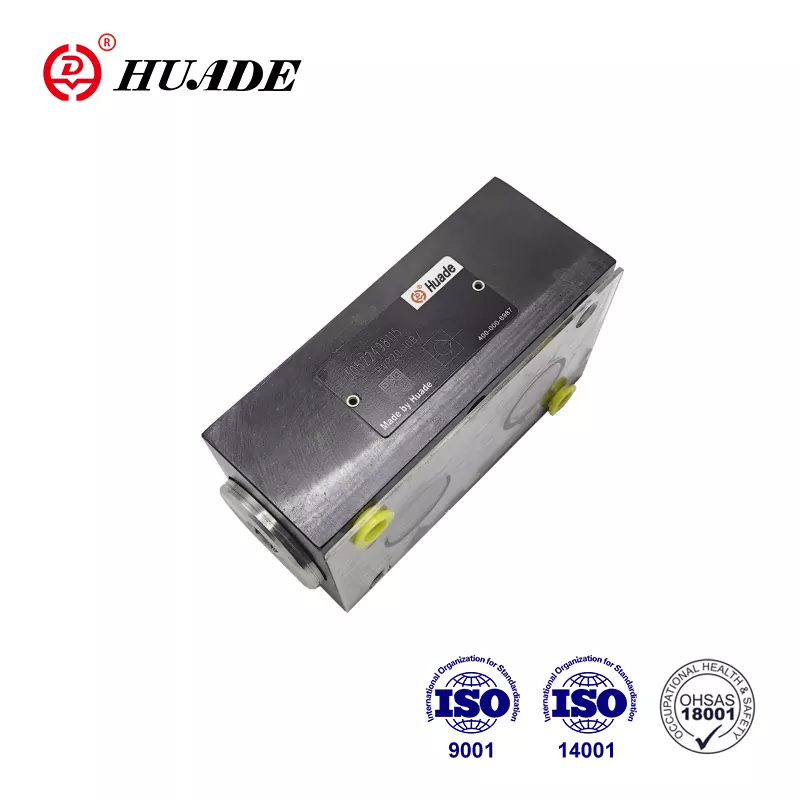

Kontrollera ventil RVP 20

Samarbete med Rexroth för andra gången 1995, Huades högpresterande kontrollventil RVP 20 kan helt ersätta samma typventil som erbjuds av Rexroth. Priset är mer rimligt. Alla Huade® -kontrollventil RVP 20 har ett års garanti. Fabriken har passerat ISO9001, ISO14001 och ISO45001. Huade® -kontrollventiler används allmänt i teknik- och konstruktionsmaskiner, metallurgi, maskinverktyg etc. Detta är ett gammalt märke i Kina.

Produktparameter för kontrollventilen RVP 20

Produktfunktion och applicering av kontrollventilen RVP 20

Drag:

▶ Subplattanslutning

▶ Läckfri stängning i en riktning

Ansökan:

Kontrollventilen RVP 20 används huvudsakligen vid pumpens utlopp som en baktrycksventil och förbikopplingsventil.

Produktionsdetaljer för kontrollventilen RVP 20

Kontrollventiltypen RVP 20 har uppgiften att företrädesvis stänga en flödesläckagefri i en riktning och för att tillåta fritt flöde i motsatt riktning. Strukturdiagrammet är som följer. Det består i princip av huset (1), poppet (2) kompressionsfjäder (3) och vårsätet (4). Poppet (2), som styrs på dess yttre diameter, begränsas av ett mekaniskt stopp. Den inbyggda kompressionsfjädern (3) stöder avslutningsrörelsen. Vidare har kompressionsfjädern (3) poppet (2) i det stängda läget även när det inte finns något flöde genom ventilen.

Symbol

Strukturdiagram

①housing ②poppet ③spring ④spring säte

Meddelande om kontrollventil RVP 20

1. Vätskan måste filtreras. Minsta filterfinens är 20 ㎛.

2. Tanken måste förseglas och ett luftfilter måste installeras vid luftingången.

3. Produkter utan underplattor när du lämnar fabriken, om det behövs, vänligen beställa speciellt.

4. Ventilfästningsskruvar måste vara hög intensitetsnivå (klass 10.9). Välj och använd dem enligt parametern som anges i provboken.

5. Gruckan på ytan kopplad till ventilen krävs till 0,8.

6. Ytfinish på parningstycket krävs till 0,01/100mm.
