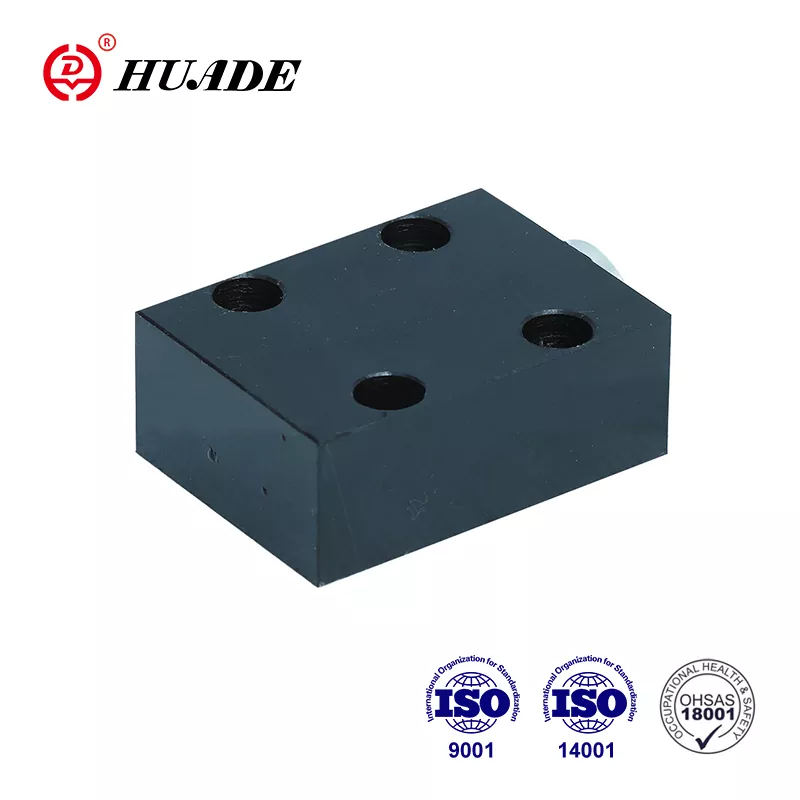

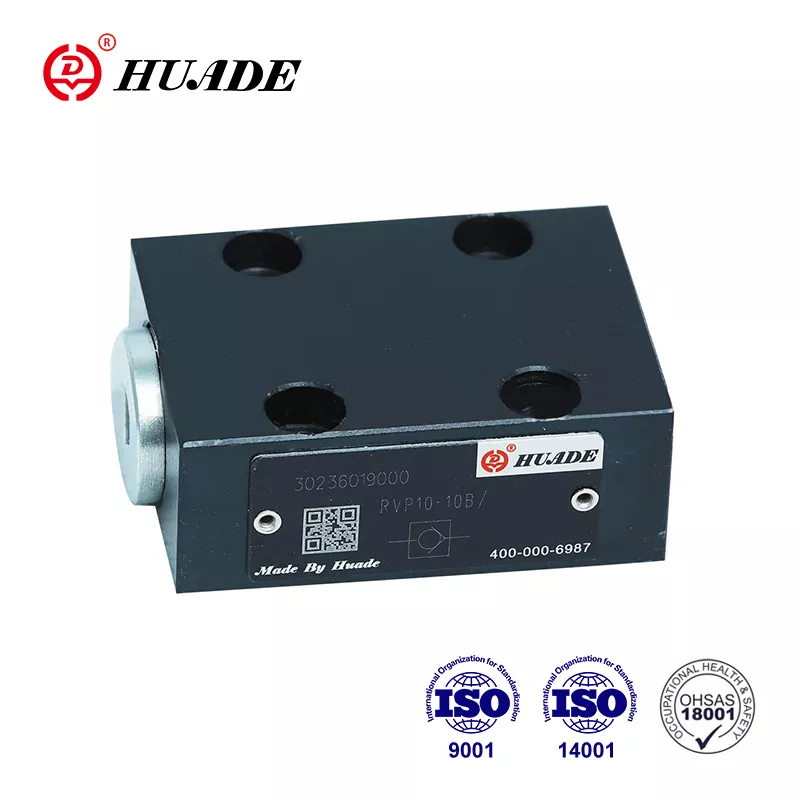

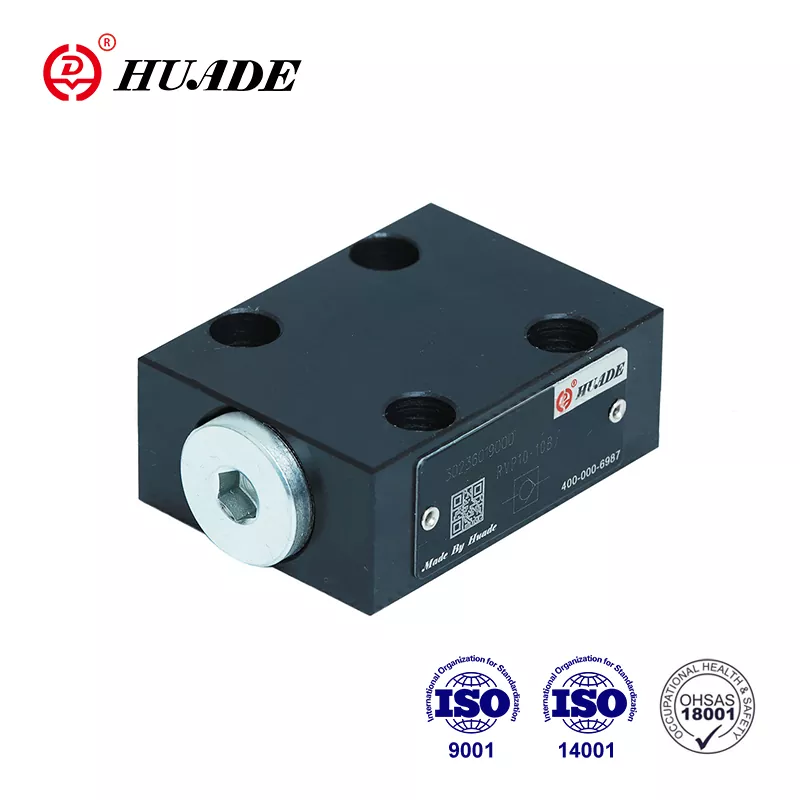

Som Kinas ledande tillverkare av hydraulisk transmission och kontrollteknik kan Huade® backventil RVP 8 av högsta kvalitet helt ersätta RVP 8-serien som erbjuds av Rexroth. Priset är mer rimligt. Fabriken har klarat ISO9001, ISO14001 och OH SAS18001. Huade® hydrauliska riktningsbackventiler har överlägsen prestanda och är redan populära bland kinesiska konsumenter. Huade® hydrauliska ventiler används i stor utsträckning inom ingenjörs- och anläggningsmaskiner, metallurgi, verktygsmaskiner etc. Alla produkter kommer att genomgå stränga tester innan de lämnar fabriken. Vi garanterar kvaliteten på varje backventil i ett år. Under garantitiden är det gratis att reparera.
|
Tekniska data |
|||||||||
|
Storlek |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Arbetstryck, max (MPa) |
31.5 |
||||||||
|
Öppningstryck (MPa) |
0.05 |
||||||||
|
Tryckvätska |
mineraloljor eller fosfatester |
||||||||
|
Tryckvätsketemperaturintervall (℃) |
-30～+80 |
||||||||
|
Viskositetsområde (mm2/s) |
2,8~500 |
||||||||
|
Fixeringsposition |
frivillig |
||||||||
|
Vikt (Kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Drag:
▶ Anslutning av underplåt
▶ Läckagefri stängning i en riktning
Ansökan:
Backventilen RVP 8 används huvudsakligen vid pumpens utlopp som mottrycksventil och bypassventil.
Backventilen RVP 8 har till uppgift att, företrädesvis stänga ett flöde läckagefritt i en riktning och att tillåta fritt flöde i motsatt riktning. Den består huvudsakligen av huset (1), tallriken (2), tryckfjädern (3) och fjäderstol(4). Slag av tallriksen (2), som styrs på sin
ytterdiameter, begränsas av ett mekaniskt stopp. Den inbyggda tryckfjädern (3) stödjer stängningsrörelsen. Dessutom håller tryckfjädern (3) tallriken (2) i stängt läge även när det inte finns något flöde genom ventilen.
Symbol
Strukturdiagram
①Hölje ②Poppet ③Spring ④Fjädersäte
1. Vätskan måste filtreras. Minsta filterfinhet är 20 ㎛.
2. Tanken måste vara tät och ett luftfilter måste installeras vid luftingången
3. Produkter utan underskylt när de lämnar fabriken, om det behövs, vänligen beställ speciellt.
4. Ventilens fästskruvar måste ha hög intensitetsnivå (klass 10.9). Vänligen välj och använd dem enligt parametern som anges i exempelboken
5. Ytan som är kopplad till ventilen måste vara ojämn till 0,8/
6. Ytfinish på passande del krävs till 0,01/100 mm.
