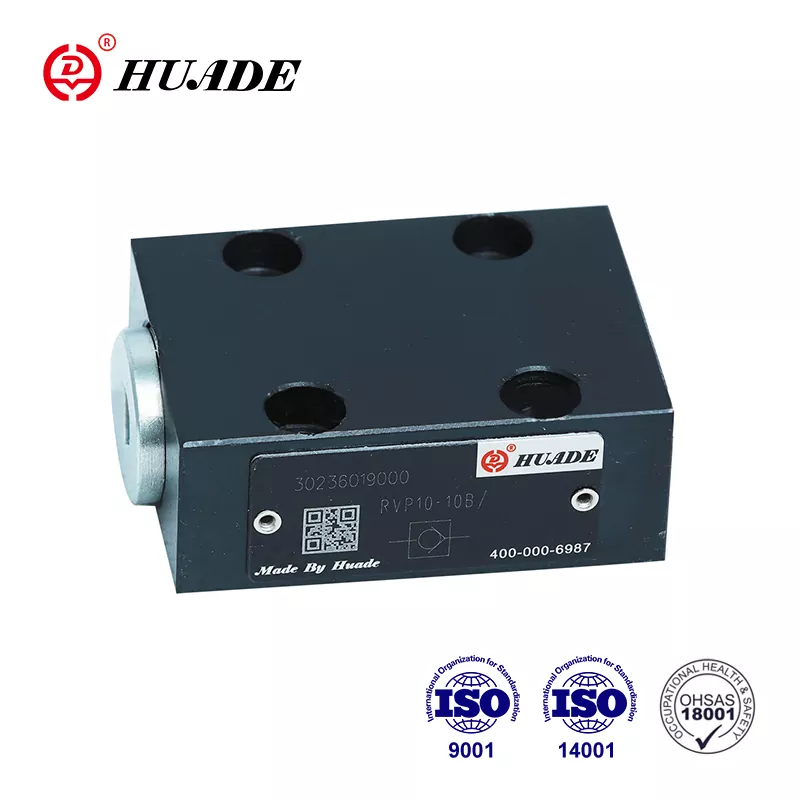

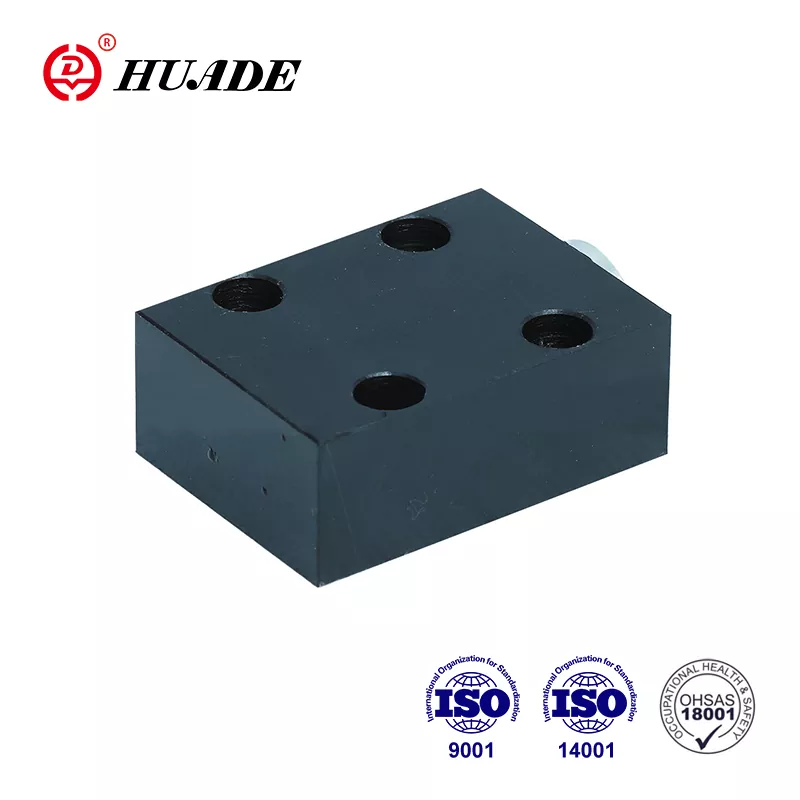

Kontrollera ventil RVP 6

Samarbete med Rexroth i mer än 7 år från 1979, Huade® Check Valve RVP 6 kan helt ersätta samma typventil som erbjuds av Rexroth. Fabriken har passerat ISO9001, ISO14001 och ISO45001. Huades kontrollventiler används allmänt i teknik- och konstruktionsmaskiner, metallurgi, maskinverktyg etc. Alla kontrollventil RVP 6 kommer att genomgå strikta tester innan du lämnar fabriken för att säkerställa utmärkt kvalitet.

Produktparameter för kontrollventilen RVP 6

Produktfunktion och applicering av kontrollventilen RVP 6

Drag:

▶ Subplattanslutning

▶ Läckfri stängning i en riktning

Ansökan:

Kontrollventilen RVP 6 används huvudsakligen vid pumpens uttag som en baktrycksventil och förbikopplingsventil.

Produktionsdetaljer för kontrollventilen RVP 6

Kontrollventiltypen RVP 6 har uppgiften att företrädesvis stänga en flödesläckagefri i en riktning och för att tillåta fritt flöde i motsatt riktning. Det består i princip av huset (1), poppet (2) kompressionsfjäder (3) och fjäderstol (4). Poppets slag (2), som styrs på dess

Utanför diametern är begränsad av ett mekaniskt stopp. Den inbyggda kompressionsfjädern (3) stöder avslutningsrörelsen. Vidare har kompressionsfjädern (3) poppet (2) i det stängda läget även när det inte finns något flöde genom ventilen.

Symbol

Strukturdiagram

①housing ②poppet ③spring ④spring säte

Meddelande om kontrollventil RVP 6

1. Vätskan måste filtreras. Minsta filterfinens är 20 ㎛.

2. Tanken måste tätas och ett luftfilter måste installeras vid luftingång

3. Produkter utan underplattor när du lämnar fabriken, om det behövs, vänligen beställa speciellt.

4. Ventilfästningsskruvar måste vara hög intensitetsnivå (klass 10.9). Välj och använd dem enligt parametern som anges i provboken

5. ytan av ytan kopplad till ventilen krävs till 0,8/

6. Ytfinish på parningstycket krävs till 0,01/100mm.
