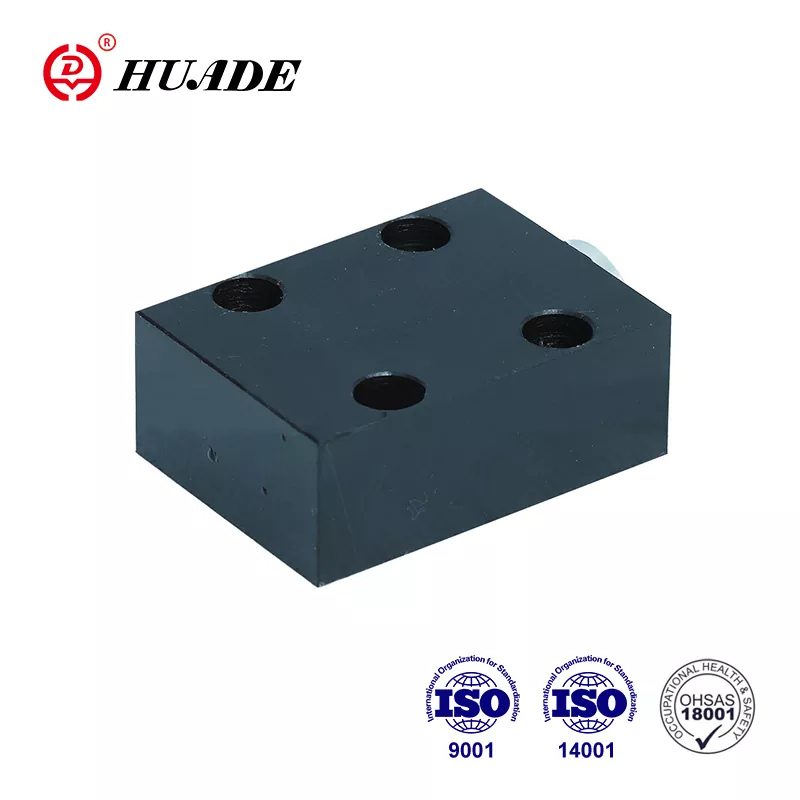

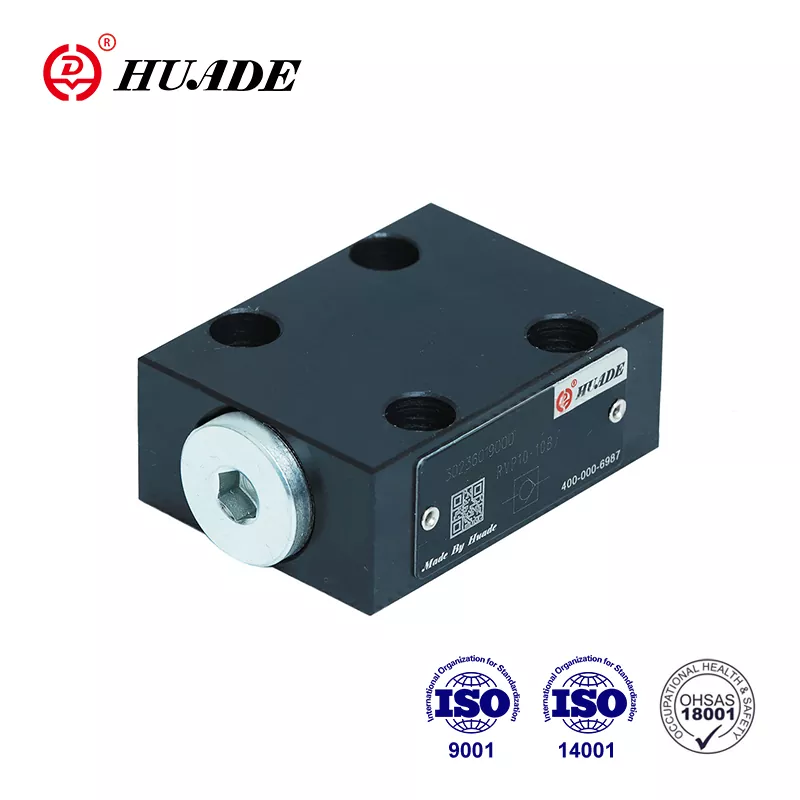

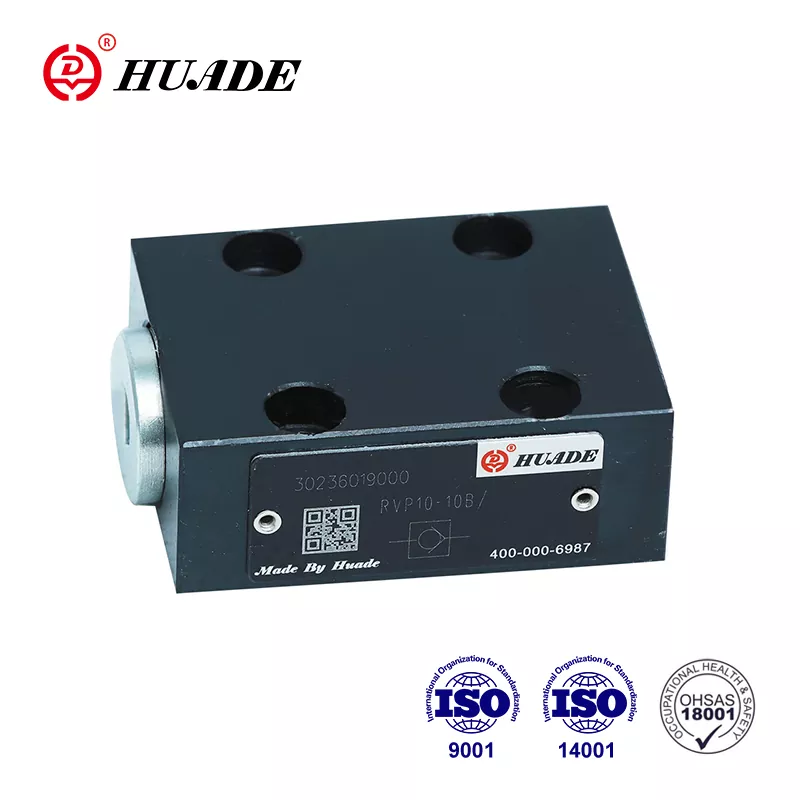

Kontrollera ventil RVP 25

Samarbete med Rexroth i mer än 7 år från 1979, Huade® Check Valve RVP 25 är kompatibel med Rexroth RVP 25 med rimligt pris. Den är tillverkad av hållbart stål. Alla Huade® -produkter genomgår strikt tester innan de lämnar fabriken för att säkerställa hög kvalitet och ha ett års garanti. Inom garantiperioden är det gratis att reparera. Huades råvara har uppfyller internationella standarder, nämligen ISO9001, ISO14001 och ISO45001. Huade® -kontrollventiler används allmänt i teknik- och konstruktionsmaskiner, metallurgi, maskinverktyg etc. Detta är ett gammalt nationellt varumärke i Kina.

Produktparameter för kontrollventilen RVP 25

Produktfunktion och applicering av kontrollventilen RVP 25

Drag:

▶ Subplattanslutning

▶ Läckfri stängning i en riktning

Ansökan:

Kontrollventilen RVP 25 används huvudsakligen vid pumpens utlopp som en baktrycksventil och förbikopplingsventil.

Produktionsdetaljer för kontrollventilen RVP 25

Kontrollventiltypen RVP 25 kan användas i olika industriella miljöer med hög press. Det har uppgiften att helst stänga en flödesläckage i en riktning och tillåta fritt flöde i motsatt riktning. Strukturdiagrammet är som följer. Det består i princip av huset (1), poppet (2) kompressionsfjäder (3) och vårsätet (4). Poppet (2), som styrs på dess yttre diameter, begränsas av ett mekaniskt stopp. Den inbyggda kompressionsfjädern (3) stöder avslutningsrörelsen. Vidare har kompressionsfjädern (3) poppet (2) i det stängda läget även när det inte finns något flöde genom ventilen.

Symbol

Strukturdiagram

①housing ②poppet ③spring ④spring säte

Meddelande om kontrollventilen RVP 25

1. Vätskan måste filtreras. Minsta filterfinens är 20 ㎛.

2. Tanken måste förseglas och ett luftfilter måste installeras vid luftingången.

3. Produkter utan underplattor när du lämnar fabriken, om det behövs, vänligen beställa speciellt.

4. Ventilfästningsskruvar måste vara hög intensitetsnivå (klass 10.9). Välj och använd dem enligt parametern som anges i provboken.

5. Gruckan på ytan kopplad till ventilen krävs till 0,8.

6. Ytfinish på parningstycket krävs till 0,01/100mm.
