När du ser en bulldozer lyfta sitt blad eller ser en fabriksrobot röra sig med precision, finns det en liten men mäktig komponent som gör allt möjligt: riktningsventilen.
Den här guiden går igenom allt du behöver veta om dessa viktiga delar, från hur de fungerar till att välja rätt för dina behov.

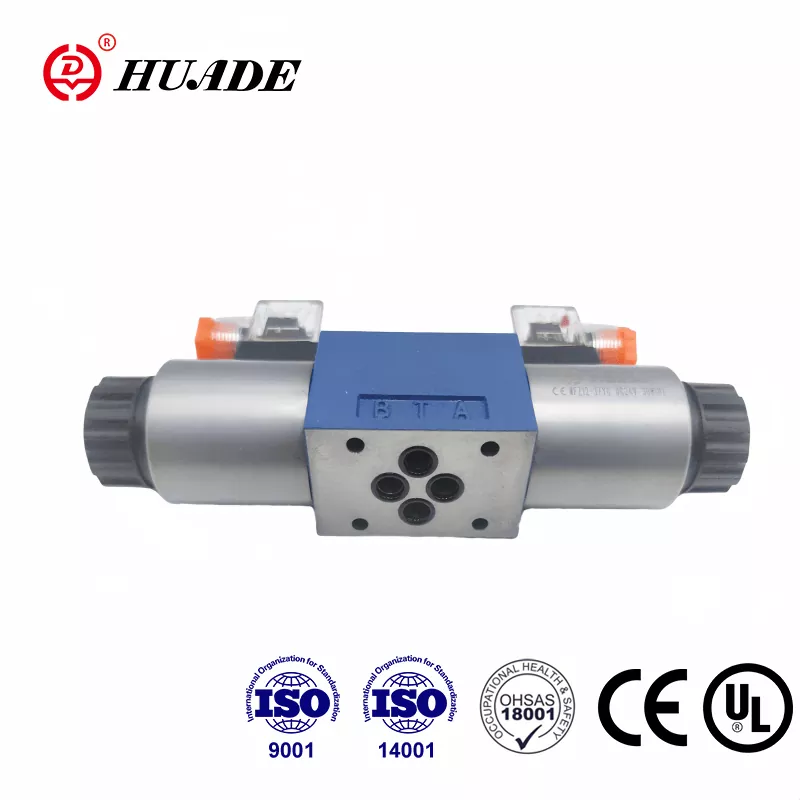

Vad är en riktningsstyrventil?
Tänk på en riktningsventil (DCV) som entrafikledare för vätskor. Precis som ett trafikljus riktar bilar i en korsning, leder en DCV hydraulolja eller tryckluft genom olika banor i en maskin. Dessa ventiler är "hjärnan" i vätskekraftsystem, som talar om för vätskan vart den ska gå och när.
Varför kallas de "Bang-Bang"-ventiler?
Många DCV fungerar som en ljusströmbrytare - de är antingen helt på eller helt av. Det finns ingen mittemellan position, vilket är anledningen till att folk ibland kallar dem "bang-bang"-ventiler. När de byter gör de det snabbt och fullständigt.
Hur fungerar en riktningsstyrventil?
De grundläggande delarna
Varje DCV har dessa huvudkomponenter:
Ventilhus:Det här är som huset som håller ihop allt. Den har kanaler inuti där vätska kan flöda.
Spool eller Poppet:Detta är den rörliga delen som faktiskt styr flödet. Tänk på det som en skjutdörr som öppnar och stänger olika vägar.
Portar:Dessa är anslutningspunkterna där rören fäster. De är vanligtvis märkta:
- P= Tryck (där vätska kommer in)
- T= Tank (där vätska kommer tillbaka)
- A och B= Manöverdonsportar (där vätska går för att utföra arbete)
Ställdon:Det är detta som rör spolen. Det kan vara ett handtag du trycker på, en elektrisk spole eller vätsketryck.
Hur det styr flödet
När ställdonet flyttar spolen, radar det upp olika hål och kanaler inuti ventilhuset. Detta skapar nya vägar för vätska att strömma igenom. Det är som att ordna om pusselbitar för att skapa olika vägar.
Typer av riktningsventiler
Genom hur de rör sig (intern design)
Slidventiler
Dessa använder en cylindrisk bit (spolen) som glider fram och tillbaka. De är som ett glidande pussel där att flytta en bit öppnar vissa vägar och stänger andra. De är mångsidiga men tillåter en liten bit av läckage.
Poppet ventiler
Dessa använder en kula, kon eller skiva som lyfts av ett säte för att tillåta flöde eller trycker ner för att stoppa det. Tänk på en kork i en flaska - när du tar bort den rinner vätska ut. Dessa ventiler tätar mycket tätt med nästan inget läckage.
Roterande ventiler
Istället för att glida, roterar dessa för att rada upp olika passager. De är som att vrida på en nyckel i ett lås för att öppna olika dörrar.
Genom hur de drivs
Manuella ventiler
Du styr dessa för hand med en spak, knapp eller pedal. De är enkla och pålitliga, som en manuell bilväxellåda.
Magnetventiler
Dessa drivs elektriskt. När du skickar en elektrisk signal flyttar en magnetspole ventilen. Det är som att ha en fjärrkontroll till din ventil.
Pilotstyrda ventiler
Dessa använder vätsketryck för att flytta ventilen. De är användbara när du behöver mycket kraft för att flytta en stor ventil, som att använda servostyrning i en bil.
Efter antal positioner och hamnar
Namnsystemet kan verka förvirrande till en början, men det är faktiskt enkelt:
- 2/2 ventil:2 portar, 2 positioner (som en på/av-knapp)
- 3/2 ventil:3 portar, 2 positioner (vanligt för enkelverkande cylindrar)
- 4/2 ventil:4 portar, 2 positioner (standard för dubbelverkande cylindrar)
- 4/3 ventil:4 portar, 3 positioner (inkluderar en neutral mittposition)
Mittlägen (för 3-lägesventiler)
- Öppet center:Alla portar kopplas ihop - som att öppna alla dörrar i ett hus
- Stängt centrum:Alla portar är blockerade - som att stänga alla dörrar
- Tandem Center:Trycket ansluter till tanken, men ställdonsportarna är blockerade
- Float Center:Ställdonsportar ansluts till tanken, men trycket är blockerat
Att välja rätt ventil: nyckelspecifikationer
Flödesklassificering (Cv)
Detta talar om hur mycket vätska ventilen kan hantera. Det mäts som gallon per minut (GPM) vid 1 PSI tryckfall. Tänk på det som diametern på en trädgårdsslang - större antal betyder mer flödeskapacitet.
Tryckbetyg
Detta är det maximala trycket som ventilen kan hantera säkert. Det är vanligtvis märkt som PN (som PN350 för 350 bar) eller i PSI. Överskrid inte denna gräns, annars kan ventilen gå sönder.
Svarstid
För magnetventiler är det så här snabbt de kan byta läge, vanligtvis mätt i millisekunder. Snabbare svarstider är bättre för applikationer som behöver snabba rörelser.
Läckageklass
Detta värderar hur väl ventilen tätar:
- Klass IV:Viss läckage (0,01 % av nominellt flöde)
- Klass V:Lågt läckage
- Klass VI:Bubbeltät (nästan inget läckage)
Från enkelt till smart: Typer av kontroll
På/av-ventiler (standard DCV)
Det här är de grundläggande "bang-bang"-ventilerna vi pratade om. De är antingen helt öppna eller helt stängda. De är perfekta för enkla uppgifter som att klämma fast en del eller förlänga en cylinder helt.
Proportionella ventiler
Dessa är som dimmerbrytare för vätskeflöde. Istället för bara på/av kan de vara delvis öppna för att styra flödet. Detta ger dig smidig, variabel hastighetskontroll. De är utmärkta för applikationer som krandrift där du vill ha mjuka rörelser.
Servoventiler
Dessa är ventilvärldens precisionsinstrument. De ger extremt exakt kontroll och kan svara på feedback för att upprätthålla exakta positioner eller flöden. De används i avancerade applikationer som flygsimulatorer och CNC-maskiner.
Verkliga applikationer
Byggutrustning
- Grävmaskiner:Använd flera 4/3-ventiler för att styra bommen, armen, skopan och rotationen. Pilotmanövrerade proportionella ventiler ger föraren smidig kontroll.
- Bulldozers:Använd DCV:er för att kontrollera bladvinkel och höjd, såväl som banddrivsystem.
Tillverkning
- CNC-maskiner:Använd solenoid DCV för verktygsklämning och proportionella ventiler för exakt positionering.
- Monteringslinjer:Pneumatiska DCVs styr gripdon, lyftare och sorteringsmekanismer.
Lantbruk
- Traktorer:Flerspolsventil blockerar styrredskap som plogar och gräsklippare.
- Skördare:DCVs styr höjden på skärbordet och hastigheten för rengöringsfläkten.
Flyg och rymd
- Landningsställ för flygplan:Servoventiler ger exakt, pålitlig kontroll för ut- och indragning.
- Flygkontroller:Högpresterande servoventiler möjliggör fly-by-wire-system.
Marknadsöversikt: Vem gör vad
Den globala marknaden för riktningsventiler är värd cirka 8-10 miljarder dollar och växer med 5-11 % per år. Nyckelspelare inkluderar:
- Bosch Rexroth:Känd för robusta hydraulventiler och Industry 4.0 integration
- Parker Hannifin:Erbjuder ett brett sortiment för både hydrauliska och pneumatiska applikationer
- Eaton/Danfoss:Stark inom mobil hydraulik med smarta ventilteknologier
- SMC:Ledande pneumatiska ventiltillverkare med kompakta design med högt flöde
- Firande:Innovativa pneumatiska lösningar inklusive ventilöar och digitala plattformar
- Moog:Högprecisionsservoventiler för krävande applikationer
Framtiden: Smarta ventiler och industri 4.0
Smarta funktioner
Moderna ventiler blir smartare med inbyggda sensorer som övervakar:
- Temperatur
- Antal cykler
- Positionsfeedback
- Flödeshastigheter
- Föroreningsnivåer
Digital integration
Nya ventiler kan kommunicera med hjälp av protokoll som:
- IO-länk
- EtherNet/IP
- Profibus
- Modbus
Detta tillåter dem att skicka diagnostiska data till centrala styrsystem, vilket möjliggör förutsägande underhåll.
Prediktivt underhåll
Istället för att vänta på att ventilerna ska gå sönder kan smarta system förutsäga när underhåll behövs baserat på realtidsdata. Detta minskar oväntade stillestånd och sparar pengar.
Felsökning av vanliga problem
Ventilen aktiveras inte
Möjliga orsaker:Ingen elektrisk signal, bränd spole, lågt pilottryck
Lösningar:Kontrollera spänningen, testa manuell överstyrning, verifiera pilotluft/oljetillförseln
Långsam eller ryckig rörelse
Möjliga orsaker:Internt läckage, förorenad vätska, fel ventilstorlek
Lösningar:Testa för läckage, byt vätska och filter, verifiera ventilstorleken
Ställdonet driver
Möjliga orsaker:Fel mittläge, sliten spole, yttre läckage
Lösningar:Kontrollera ventilkonfigurationen, testa för internt slitage, inspektera anslutningarna
Externt läckage
Möjliga orsaker:Slitna tätningar, lösa bultar, sprucken kropp
Lösningar:Byt ut tätningar, kontrollera skruvmomentet, inspektera för skador
Buller eller överhettning
Möjliga orsaker:Kavitation, ventil för liten, tryck för högt
Lösningar:Kontrollera vätskenivån, verifiera ventilens storlek, justera avlastningsventilens inställning
Bästa tillvägagångssätt för underhåll
Regelbundna inspektioner
- Kontrollera om det finns externa läckor
- Leta efter korrosion eller skador
- Kontrollera att alla anslutningar är täta
- Testa manuella åsidosättanden
Vätskeunderhåll
- Prova vätska regelbundet för kontaminering
- Byt filter enligt schema
- Håll systemtemperaturen under 140°F (60°C)
- Håll rätt vätskenivåer
Förebyggande åtgärder
- Cykla ventilerna med jämna mellanrum för att förhindra att de fastnar
- Håll reservdelslager
- Utbilda operatörerna i korrekt användning
- Dokumentunderhållshistorik
Att göra rätt val
När du väljer en riktningsventil, överväg dessa faktorer:
Funktion som behövs:Hur många portar och positioner behöver du?
Tryck och flöde:Vilka är dina systemkrav?
Vätsketyp:Hydraulolja, luft, vatten eller specialvätskor?
Kontrollmetod:Manuell, elektrisk eller pilotdrift?
Miljö:Temperatur, damm, farliga områden?
Budget:Initialkostnad kontra långsiktig tillförlitlighet
Slutsats
Riktningsventiler är de obesjungna hjältarna i moderna maskiner. Från grävmaskinen på en byggarbetsplats till roboten på ett löpande band, dessa ventiler möjliggör kontrollerad rörelse. I takt med att tekniken går framåt blir ventiler smartare och mer integrerade med digitala system, men deras grundläggande uppgift förblir densamma: att kontrollera vätskeflödet för att skapa användbart arbete.
Oavsett om du designar ett nytt system, felsöker ett befintligt eller bara försöker förstå hur saker fungerar, öppnar förståelsen av riktningsventiler dörren till att förstå de vätskekraftssystem som omger oss varje dag.
Nyckeln till framgång med DCVs är att matcha rätt ventiltyp till dina specifika applikationsbehov, underhålla dem på rätt sätt och hålla dig uppdaterad med utvecklande teknologier. Med den här grunden kommer du att vara väl rustad att fatta välgrundade beslut om dessa kritiska komponenter.
