När du arbetar med hydrauliska system kan valet av rätt styrventil göra eller bryta din operation. Riktningsventilen WMM 10 från Bosch Rexroth har blivit ett populärt val i industriella miljöer, och av goda skäl. Denna manuellt manövrerade ventil hanterar högt tryck och höga flödeshastigheter samtidigt som den bibehåller tillförlitlighet som är svår att matcha.
Vad får WMM 10 att sticka ut
Riktningsventilen WMM 10 är designad för manuell styrning av hydraulolja i industrimaskiner. Det som skiljer den åt är dess förmåga att hantera tryck upp till 315 bar vid portarna P, A och B, med flödeshastigheter som når 160 liter per minut. Dessa siffror är viktiga eftersom de tillåter ventilen att styra stora hydrauliska ställdon utan att kompromissa med svarstid eller precision.
Ventilen har en enkel men effektiv design. När du flyttar det manuella handtaget växlar det en intern spole som omdirigerar hydraulvätskeflödet. Denna direkta mekaniska anslutning ger föraren omedelbar feedback och kontroll, vilket är särskilt värdefullt under maskininstallation eller nödsituationer. Växlingstiden faller vanligtvis mellan 10 och 45 millisekunder, beroende på oljans viskositet och hur mycket kraft du lägger på handtaget.
Förstå de tekniska specifikationerna
Riktningsventilen WMM 10 följer dimensioneringsstandarden NG10, även känd som D05 eller CETOP 5. Denna standardisering innebär att ventilen kan ersätta andra NG10-ventiler utan att modifiera din monteringsplatta. Ventilen väger mellan 3,3 och 4,4 kg och kan installeras i valfri position, vilket ger dig flexibilitet i systemdesign.
En detalj som ofta förbises är returportens tryckgräns. Medan arbetsportarna klarar 315 bar, når T-porten (returlinjen) max ut på 160 bar. Denna skillnad spelar roll när du designar din hydraulkrets. Högtrycksspikar i returledningen kan göra att spolen fastnar eller rör sig oväntat, vilket är anledningen till att många ingenjörer designar dedikerade lågtrycksreturledningar för system som använder riktningsventilen WMM 10.
Den manöverkraft som behövs för att byta ventilen beror på konfigurationen. Modeller med fjäderretur behöver 18 till 20 Newtons kraft, medan spärrversioner (markerade med "F" i modellkoden) kräver 30 till 40 Newton. Spärrfunktionen låser spolen på plats, vilket är användbart när du behöver bibehålla en ventilinställning utan att hålla i handtaget.
Hur man läser modellkoden
Att förstå modellkoden hjälper dig att beställa rätt ventil. En typisk kod som 4WMM10E5X/F delas upp i specifika komponenter. "4" indikerar fyra portar, "WMM" visar att det är en manuellt manövrerad spakventil, "10" hänvisar till NG10-storleken, "E" beskriver spolkonfigurationen (i detta fall är alla portar blockerade i neutralläge), "5X" identifierar komponentserien och "F" betyder att den har en spärrmekanism.
Spoolsymbolen gör en verklig skillnad i hur ditt system beter sig. En "E" spole blockerar alla portar i neutralläget, vilket förhindrar drift i dina ställdon. En "W"-spole ansluter alla portar till tanken i neutralläge, vilket avlastar pumpen och minskar värmeuppbyggnaden. En "J"-spole skapar en seriekrets som är bra för låghastighetsdrift. Att välja fel spooltyp kan leda till prestandaproblem, så det är värt att ta tid att förstå dina systembehov.
Hydraulvätskekompatibilitet
Riktningsventilen WMM 10 fungerar med olika hydraulvätskor, men varje typ har specifika krav. Standard mineraloljor som HL eller HLP fungerar med antingen NBR eller FKM tätningar och fungerar normalt över hela tryckområdet. Biologiskt nedbrytbara alternativ som HETG-vätskor använder också NBR- eller FKM-tätningar, medan HEES-vätskor specifikt behöver FKM-tätningar.
Vattenhaltiga brandbeständiga vätskor (HFC) innebär speciella utmaningar. När du använder HFC-vätskor med riktningsreglerventilen WMM 10 måste du begränsa tryckskillnaden till 50 bar istället för de normala 315 bar. Ventilens förväntade livslängd sjunker också med 50 till 100 procent med HFC-vätskor. Du måste också förspänna returporten till cirka 20 procent av arbetstrycksskillnaden för att förhindra kavitation. Dessa extra krav ökar din totala ägandekostnad, så ta med det i ditt beslut om du överväger HFC-vätskor.
Drifttemperaturintervallen varierar beroende på tätningsmaterial. NBR-tätningar fungerar från negativa 30 till positiva 80 grader Celsius för själva vätskan, medan omgivningstemperaturen bör hålla sig mellan negativa 20 och positiva 70 grader Celsius. FKM-tätningar erbjuder något olika intervall, från negativa 20 till positiva 80 grader Celsius för vätsketemperatur.
Hålla ditt system rent
Oljans renhet gör en enorm skillnad i ventilens prestanda. Riktningsventilen WMM 10 kräver vätskerenhet enligt ISO 4406 klass 20/18/15 eller bättre. Detta kan tyckas vara tekniskt överdrivet, men kontaminering är den främsta orsaken till att sliden fastnar i manuellt manövrerade ventiler. Även små partiklar kan kila sig mellan spolen och hålet, vilket gör att ventilen hänger upp eller rör sig långsamt.
Att installera ett högkvalitativt filtreringssystem lönar sig i längden. Ventilens medeltid till farligt fel (MTTFd) når 150 år under rena förhållanden, vilket visar att ventilen i sig är extremt tillförlitlig. De flesta fel kan spåras tillbaka till externa faktorer som förorenad olja, felaktig installation eller drift utanför det specificerade tryckintervallet.
Vanliga problem och lösningar
Spolfastsättning rankas som det vanligaste problemet med riktningsventilen WMM 10. Detta händer vanligtvis när partiklar samlas runt spolen eller när man arbetar i kalla temperaturer med högviskös olja. Lösningen innebär att bibehålla korrekt oljerenhet och se till att din hydraulvätskas viskositet håller sig inom intervallet 2,8 till 500 kvadratmillimeter per sekund.
Oväntade spolrörelser i spärrversioner kan inträffa när tryckspikar i returledningen övervinner hållkraften på 30 till 40 Newton. Detta skapar en säkerhetsrisk eftersom ventilen kan växla läge utan operatörens insats. Att lägga till en backventil i returledningen eller designa en separat lågtrycksreturkrets löser detta problem.
Tätningsläckage utvecklas över tiden när tätningarna slits från normal drift. Regelbunden inspektion fångar upp så här tidigt, innan små läckor blir stora problem. När du byter tätningar, se till att du matchar tätningsmaterialet till din hydraulvätsketyp.
Prissättning och alternativ
Riktningsventilen WMM 10 från Bosch Rexroth kostar vanligtvis mellan 1 091 USD och 1 114 USD för OEM-delar. Detta pris återspeglar den tekniska kvaliteten och certifieringen som kommer med varumärket Rexroth. Lägre kostnadsalternativ från tillverkare som Huade sträcker sig från $38 till $132 USD och hävdar NG10-kompatibilitet, men dessa kommer med risker.

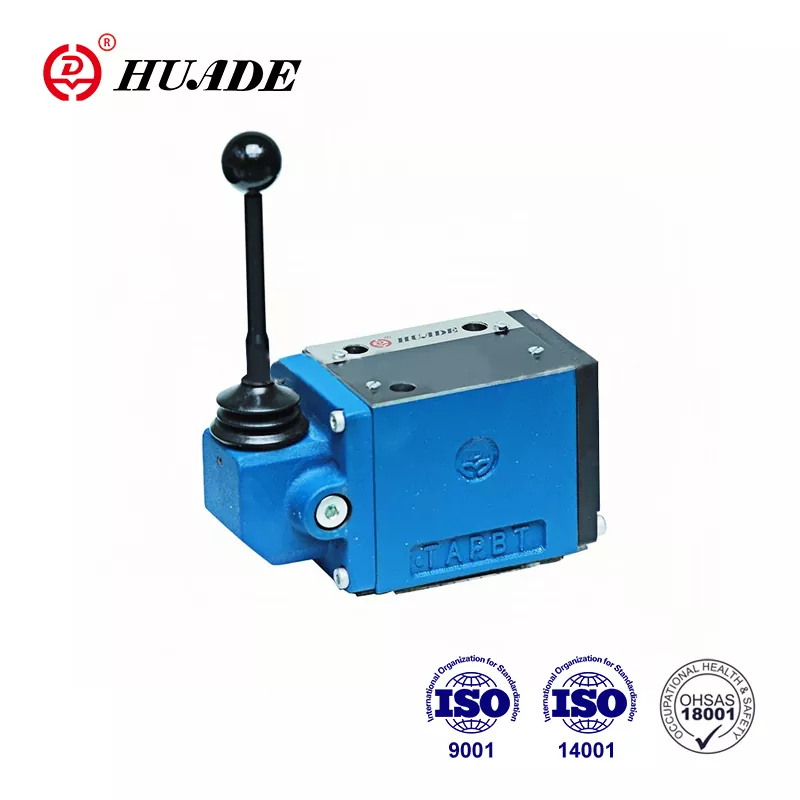

Kinesiska tillverkare tillverkar funktionellt liknande ventiler till mycket lägre priser. Huade erbjuder en WMM 10 ekvivalent som matchar de grundläggande specifikationerna på 315 bar tryck och 160 liter per minut flöde. Frågan är om kostnadsbesparingarna motiverar de potentiella riskerna i precision, dokumentationskvalitet och långsiktigt stöd.
När du jämför alternativ, var noga med de faktiska specifikationerna snarare än bara modellnumret. Vissa NG6-ventiler använder liknande namnkonventioner men hanterar bara 80 liter per minut, vilket skulle flaskhalsa ditt system. Kontrollera att alla alternativ verkligen ger den kapacitet på 160 liter per minut som gör riktningsventilen WMM 10 lämplig för större ställdon.
Installation bästa praxis
Korrekt installation av riktningsventilen WMM 10 börjar med monteringsytan. Ventilen monteras på en underplatta som överensstämmer med standarderna DIN 24340 A eller ISO 4401-05-04-0-05. Dra åt monteringsbultarna enligt specifikation och använd rätt tätningar mellan ventilen och underplattan. Även små installationsfel kan leda till internt läckage eller minskad prestanda.
Dimensionering av rör betyder mer än vad många inser. När flödeshastigheterna närmar sig 160 liter per minut skapar underdimensionerade rörledningar för stora tryckfall och värmeuppbyggnad. Returledningen behöver särskilt dimensioneras på grund av det lägre tryckklassificeringen på T-porten.
För system med höga transienta flöden förhindrar installation av en gaspatron i P-kanalen stötvågor och kavitation. En B08-kassett med 0,8 millimeters öppning ger en bra utgångspunkt, även om din specifika applikation kan behöva justeras. Detta lilla tillägg skyddar ventilens livslängd avsevärt i system med plötsliga belastningsförändringar.
Underhållsstrategi
Ett proaktivt underhållssätt maximerar den potentiella livslängden på 150 år för riktningsventilen WMM 10. Regelbunden oljeanalys fångar upp föroreningsproblem innan de skadar ventilen. Testning bör inkludera partikelantal, viskositet och fukthalt som minimum.
Intervallerna för filterbyte beror på din driftsmiljö och kontamineringshastighet. Miljöer med hög damm kan behöva månatliga filterbyten, medan rena industriella miljöer kan ta flera månader. Vänta inte på att differenstryckslarm ska utlösas innan du byter filter, eftersom viss skada redan kan ha inträffat.
Tätningsbyte följer ett förutsägbart schema baserat på drifttimmar och tryckcykler. Att ha reservtätningssatser till hands minskar stilleståndstiden när byte blir nödvändig. Dokumentera dina underhållsaktiviteter för att etablera mönster som hjälper till att förutsäga framtida behov.
När ska man välja WMM 10
Riktningsventilen WMM 10 utmärker sig i applikationer där manuell styrning ger fördelar jämfört med elektrisk manövrering. Maskininställningsprocedurer drar ofta nytta av den direkta känslan och omedelbara responsen från manuella ventiler. Nödöverstyrningssystem gynnar också manuella ventiler eftersom de fungerar även under elektriska fel.
Stor anläggningsutrustning, verktygsmaskiner och pressar representerar typiska applikationer för WMM 10. Kombinationen av högtryckskapacitet och hög flödeshastighet klarar kraven från stora hydraulcylindrar och motorer. Spärralternativet fungerar bra för att placera applikationer där du behöver låsa en inställning medan du sköter andra uppgifter.
Ventilen är dock inte idealisk för alla situationer. Automatiserade system som behöver fjärrstyrning bör istället använda elektriskt manövrerade ventiler. Tillämpningar som kräver exakt flödeskontroll utöver enkel på/av-omkoppling kan behöva proportionella ventiler. Att förstå dessa begränsningar hjälper dig att välja rätt ventil för dina specifika behov.
Slutliga överväganden
Riktningsventilen WMM 10 representerar mogen hydraulisk teknologi som ger pålitlig prestanda när den appliceras på rätt sätt. Dess tryck på 315 bar och flödeskapaciteten på 160 liter per minut placerar den bland de mer kapabla manuella ventilerna i storleksklassen NG10. Den 150-åriga MTTFd-siffran återspeglar gedigen ingenjörskonst, men för att uppnå detta krävs uppmärksamhet på systemets renhet och korrekt underhåll.
När du designar ett nytt system eller byter ut en befintlig ventil, fokusera på att matcha ventilkapaciteten till dina faktiska krav. Anta inte att högre specifikationer alltid betyder bättre prestanda. En korrekt dimensionerad och underhållen riktningsventil WMM 10 kommer att hålla längre än de flesta av de maskiner som den styr.
Beslutet mellan OEM och alternativa leverantörer beror ytterst på din risktolerans och totalkostnadsberäkning. Initiala prisskillnader ser attraktiva ut, men tar hänsyn till värdet av teknisk support, dokumentationskvalitet och garantitäckning. För kritiska applikationer där stillestånd medför höga kostnader, är OEM-alternativet vanligtvis ekonomiskt vettigt trots det högre förhandspriset.
Att förstå de tekniska detaljerna för riktningsventilen WMM 10 hjälper dig att fatta välgrundade beslut om specifikationer, installation och underhåll. Denna kunskap leder direkt till bättre systemprestanda och längre komponentlivslängd, vilket i slutändan förbättrar ditt resultat.
