När du arbetar med hydrauliska system är det viktigare att hålla vätskan i rätt riktning än du tror. Z1S backventilsandwichplattan från Bosch Rexroth gör precis det - den låter vätska passera åt ena sidan samtidigt som den blockerar den från att gå bakåt. Detta enkla jobb är avgörande i allt från fabriksmaskiner till entreprenadutrustning.
Vad gör Z1S Back Valve Sandwich Plate annorlunda
Z1S backventils sandwichplatta har fått sitt namn från hur den installeras. Istället för att ansluta med slangar och kopplingar, sitter den mellan andra komponenter som ett sandwichlager. Denna design sparar utrymme och minskar antalet anslutningspunkter där läckor kan inträffa. Ventilen använder en fjäderbelastad tallriksmekanism som stänger tätt mot omvänt flöde, vilket ger nästan noll läckage även när trycket når 350 bar.
Backventilens sandwichplattas design fungerar bra i trånga utrymmen. Maskintillverkare staplar ofta flera Z1S-enheter vertikalt i hydrauliska grenrör, vilket skapar komplexa styrkretsar utan att lägga till skrymmande externa rör. Detta modulära tillvägagångssätt följer ISO 4401-standarderna, vilket innebär att Z1S backventils sandwichplatta passar med komponenter från olika tillverkare.
Hur Z1S Back Valve Sandwich Plate fungerar
Inuti varje Z1S backventilsandwichplatta sitter en tallrik - vanligtvis gjord av högpresterande plast - som hålls mot sitt säte av en fjäder. När vätsketrycket från framåtriktningen når spricktryckströskeln, lyfts tallriken och vätska strömmar igenom. I det ögonblick som trycket sjunker eller vänder, trycker fjädern ventilen nedåt igen och tätar passagen.
Z1S-serien erbjuder olika spricktryck: 0,5, 1,5, 3 och 5 bar alternativ. Lägre spricktryck fungerar bättre i system där du vill ha minimalt motstånd, medan högre inställningar förhindrar oavsiktlig öppning från tryckspikar. Backventilens sandwichplattas konfiguration hanterar flöden upp till 40 liter per minut i storlek 6-modeller och 100 liter per minut i storlek 10-varianter.
Att välja rätt Z1S backventilsandwichplatta
Bosch Rexroth tillverkar åtta olika stängningsfunktionsvarianter av Z1S backventil sandwichplatta. Vissa blockerar flödet i en kanal medan andra hanterar dubbla kanaler samtidigt. De vanligaste versionsblocken flyter från port A2 till A1, men du hittar alternativ för nästan alla kretskonfigurationer.
Storleken spelar roll när du väljer din backventil sandwichplatta. Storlek 6 Z1S väger cirka 0,8 kilo och klarar tryck upp till 350 bar. Storlek 10 enheter är större på 2,3 kilo men klarar 100 liter per minuts flöde. Båda versionerna arbetar med mineralhydraulikoljor och kan anpassas för biologiskt nedbrytbara vätskor när du väljer kompatibla tätningar.
Tätningsmaterialet påverkar prestandan avsevärt. Standard FKM-tätningar klarar de flesta applikationer bra, speciellt när vätskehastigheten överstiger 4 meter per sekund. För lägre tryck och långsammare flödessituationer minskar mjuka NBR-tätningar slitaget på matchande ytor. Din backventilsandwichplatta kommer att hålla längre när tätningen matchar dina driftsförhållanden.
Installera din Z1S Back Valve Sandwich Plate
Att få installationen rätt avgör hur väl din Z1S backventil sandwichplatta presterar. Monteringsytan måste vara plan inom 0,01 millimeter per 100 millimeter och slät med en ytråhet som inte är större än 4 mikrometer. Dessa specifikationer kan låta exakta, men de förhindrar läckor som kan utvecklas med tiden.
Backventilens sandwichplatta monteras med fyra skruvar—M5 för storlek 6 eller M6 för storlek 10-modeller. Vridmoment spelar roll här. Enheter i storlek 6 behöver 8 till 10 newtonmeter medan storlek 10 kräver 15,5 newtonmeter plus eller minus 10 procent. Att använda skruvar med hållfasthetsklass 10.9 säkerställer att monteringen håller sig säker även vid vibrationer.
Du kan installera Z1S backventil sandwichplatta i valfri riktning. Designen är inte beroende av gravitationen för att fungera. Se bara till att den blå plastbussningen som följer med vissa modeller förblir skyddad under monteringen. Denna bussning ger ytterligare tätning och bör inte skadas eller tas bort om du inte byter ut hela ventilen.
Där Z1S Back Valve Sandwich Plate fungerar bäst
Hydrauliska pressar är beroende av backventils sandwichplattor för att hålla laster säkert. När pressen pausar mellan cyklerna förhindrar Z1S vätska från att strömma bakåt, vilket skulle låta presskolven driva nedåt. Denna lasthållningsfunktion har betydelse för både säkerhet och precision.
Verktygsmaskiner använder Z1S backventil sandwichplatta i CNC-spindlar och verktygsväxlare. Den kompakta sandwichdesignen passar in i trånga utrymmen runt roterande komponenter. Höghastighetskretsar i dessa maskiner drar nytta av ventilens metalltätningsalternativ, som klarar hastigheter över 4 meter per sekund utan överdrivet slitage.
Mobil utrustning som grävmaskiner och kranar behöver pålitlig flödeskontroll under utmanande förhållanden. Z1S backventils sandwichplatta hanterar temperatursvängningar och vibrationer som är vanliga på byggarbetsplatser. Vinklade varianter av backventilens sandwichplatta hjälper till att leda vätskeflödet effektivt i de trånga gränserna för mobila maskiner.
Underhåll av din Z1S backventilsmörgåsplatta
Ren hydraulvätska håller din backventils sandwichplatta att fungera korrekt. Bosch Rexroth specificerar ISO 4406 föroreningsklass 20/18/15, som kräver filtrering ner till 20 mikrometer. Smutsig vätska gör att tallriken fastnar eller slits i förtid, vilket leder till läckor eller misslyckande att stänga.
Regelbundna inspektioner bör kontrollera för externa läckor runt monteringsytan och mäta tryckfallet över ventilen. Ett ökat tryckfall signalerar ofta att föroreningar byggs upp inuti. Z1S backventilssandwichplattan erbjuder inte fältreparationsalternativ – om den interna tallriksenheten misslyckas byter du ut hela enheten.
Temperaturen påverkar hur din backventils sandwichplatta presterar. Z1S arbetar från -20°C till +80°C, vilket matchar de flesta hydraulvätsketemperaturområdena. Vätskeviskositeten bör ligga mellan 2,8 och 500 kvadratmillimeter per sekund. Utanför dessa intervall kan det hända att ventilen inte öppnar vid det specificerade spricktrycket eller kan utveckla läckor.
Felsökning Vanliga problem med Z1S backventilsmörgåsplatta
När en backventilsandwichplatta inte öppnar, orsakar förorening vanligtvis problemet. Att spola systemet enligt ISOs renhetsstandarder löser ofta problem med fastsättning. Om spolningen inte fungerar kan fjädern ha tröttnat och behöver bytas ut - vilket innebär att hela ventilen byts ut.
Överdrivet läckage genom din Z1S backventils sandwichplatta pekar vanligtvis på slitna tätningar eller att vätska används som är inkompatibel med tätningsmaterialet. Kontrollera att du använder rätt hydrauloljetyp och att tätningarna matchar din applikation. Biobaserade vätskor kräver andra tätningar än vanliga mineraloljor.
Högt tryckfall över ventilen tyder på att du kan ha valt fel spricktryck eller att skräp begränsar flödet. Backventilens sandwichplatta bör visa gradvis tryckökning med flödeshastigheten. Ett plötsligt hopp i tryckfallet indikerar intern blockering som kräver ventilbyte.
Bullrig drift kommer ofta från kavitation - när vätskehastigheten blir för hög och skapar ångbubblor som kollapsar våldsamt. Att lägga till flödesdämpning uppströms eller byta till en backventilsandwichplatta med metalltätningar kan minska kavitationsljudet. Ibland eliminerar ökat systemtryck de tillstånd som orsakar kavitation.
Jämför Z1S backventilsandwichplatta med andra alternativ
Inline backventiler kostar mindre än sandwichplattor men tar upp mer utrymme och behöver extra slanganslutningar. Z1S backventils sandwichplatta integreras direkt i din ventilstapel och eliminerar fyra slangändar och deras potentiella läckagepunkter. För grenrörsmonterade system är sandwichdesignen mer vettig.
Pilotstyrda backventiler erbjuder fjärrkontrollfunktioner som Z1S backventils sandwichplatta saknar. De kräver dock ytterligare pilotledningar och styrventiler, vilket ökar komplexiteten som ditt system kanske inte behöver. För enkel envägsflödeskontroll ger den direktstyrda Z1S pålitlig prestanda utan extra komponenter.

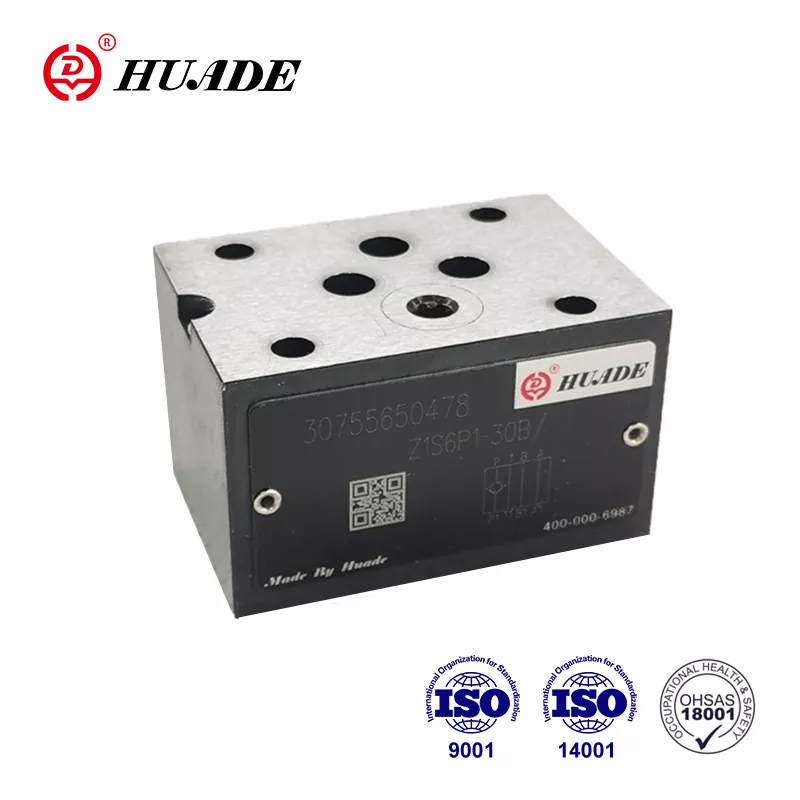

Alternativa tillverkare som Huade och Hengli producerar backventilsandwichplattor som är kompatibla med ISO 4401-standarder. Dessa alternativ kan kosta 30 till 50 procent mindre än äkta Bosch Rexroth-enheter. Kvaliteten uppfyller vanligtvis kraven för icke-kritiska applikationer, men original Z1S-ventiler erbjuder bevisad tillförlitlighet i krävande miljöer.
Få ut det mesta av din Z1S Back Valve Sandwich Plate
Z1S backventils sandwichplatta ger pålitlig envägsflödeskontroll när du matchar ventilen till din applikation. Att välja rätt spricktryck, tätningstyp och storlek säkerställer optimal prestanda. Korrekt installation med korrekt vridmoment och ytbehandling förhindrar läckage. Att bibehålla ren vätska och hålla sig inom temperaturgränserna förlänger livslängden.
Denna backventilsandwichplatta fungerar i system som sträcker sig från 0,5 bar till 350 bar tryck och hanterar mineraloljor eller biologiskt nedbrytbara vätskor med lämpliga tätningar. Den kompakta sandwichmonteringen minskar utrymmeskraven samtidigt som den ger läckagefri drift. Oavsett om du designar ett nytt hydraulsystem eller uppgraderar ett befintligt, erbjuder Z1S backventils sandwichplatta en beprövad lösning för styrning av riktningsflödet.
För detaljerade specifikationer och beställningsinformation tillhandahåller Bosch Rexroth omfattande datablad via sina distributörer. Att ta sig tid att granska dessa dokument hjälper dig att välja den exakta varianten av Z1S backventil sandwichplatta som din applikation kräver.
