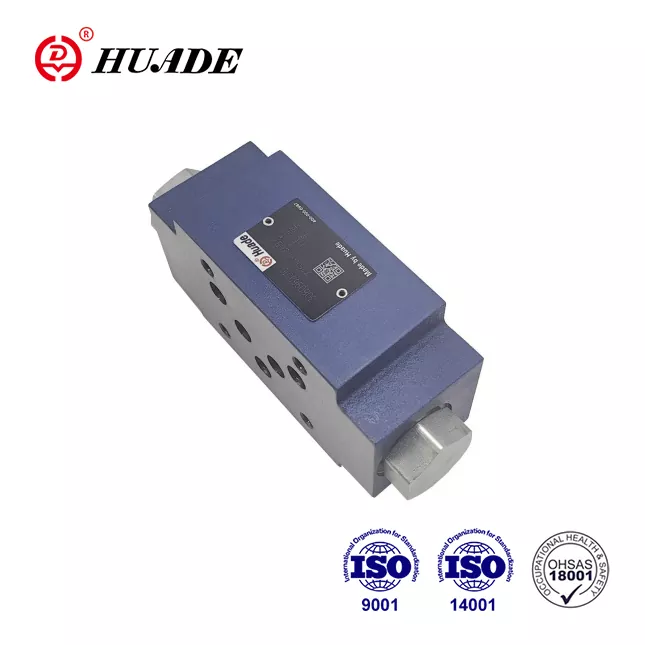

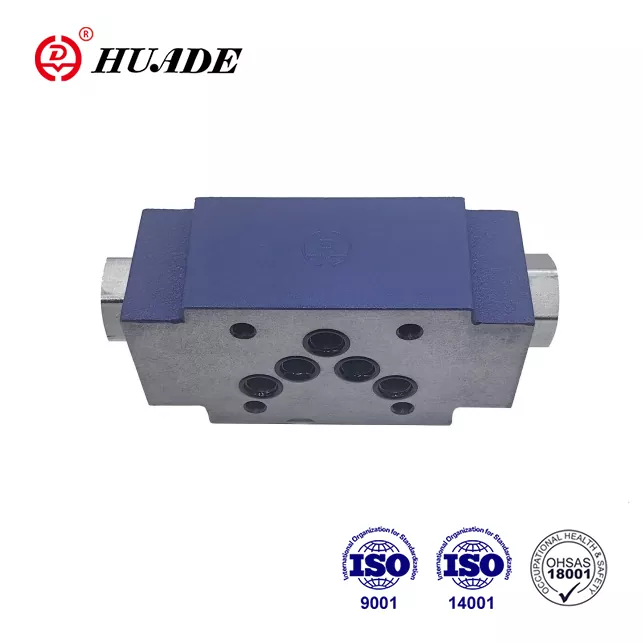

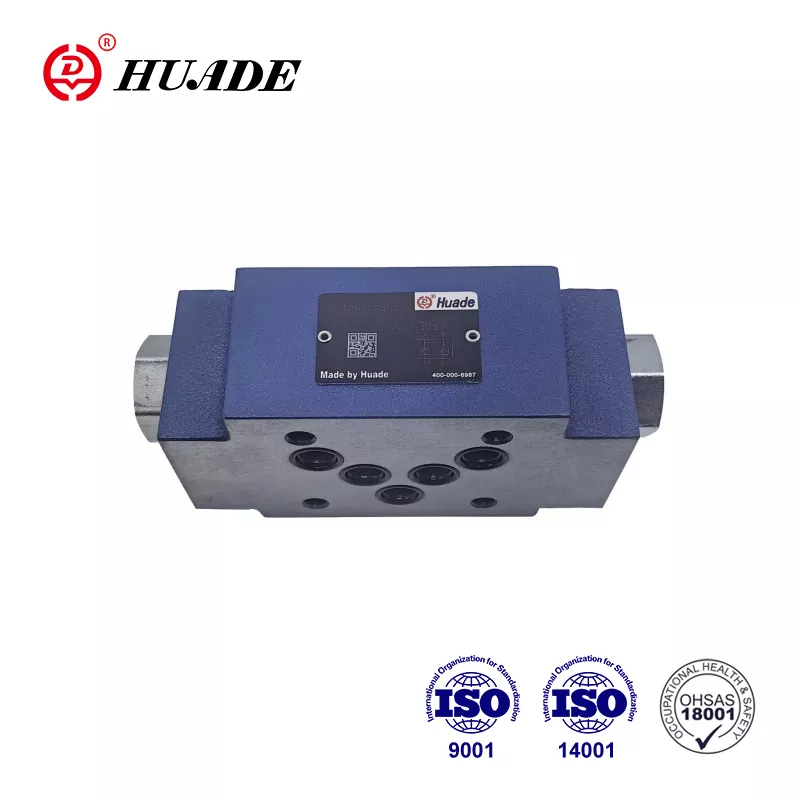

Kontrollera ventilsmörgåsplattan Z2S 10

Huade har införlivat banbrytande teknik från Rexroth på grund av sju års erfarenhet av att samarbeta med Rexroth från 1979. Kontrollera Valve Z2S 10 från Huade är ett prisvärt alternativ till samma serie från Rexroth. Huade har passerat den internationella standarden, nämligen ISO9001, ISO14001 och OH SAS18001. Varje kontrollventil Z2S 10 genomgår rigorösa tester innan du lämnar fabriken för att säkerställa överlägsen prestanda. Huade® Hydraulic Ventiles används allmänt inom teknik- och byggmaskiner, metallurgi, maskinverktyg, miljöskydd, varvsindustri, flyg-, järnvägstransport, petroleum och petrokemisk, militärindustri och andra områden. Det är ett välkänt nationellt varumärke i Kina. Det är mer avancerat inom teknik och mer hållbar än de liknande produkterna i denna linje.

Produktparameter för kontrollventilen Sandwich Plate Z2S 10

Produktfunktion och applicering av kontrollventilens smörgåsplatta Z2S 10

Drag:

▶ För användning i vertikala staplingsenheter

▶ För läckefri stängning av en eller två serviceportar

▶ Portingmönster till DIN 24 340 Form A, ISO4401 och CETOP - RP 121H

Ansökan:

Denna pilotdrivna kontrollventil Z2S används för vertikal staplingsinstallation. Den kan försegla en eller två fungerande oljeportar utan läckage vid behov.

Funktioner, sektion och symboler för kontrollventilens smörgåsplatta Z2S 10

Kontrollera ventiler Typ Z2S 10 är Sandwich Plate Design. De används för läckfri stängning av en eller två serviceportar, även under långa perioder. Fritt flöde inträffar från A1 till A2 eller B1 till B2. Flödet i A1 B1 är den motsatta riktningen blockerad. När vätskan rinner från A1 till A2 pressas spolen (1) och pressas åt höger och öppnar därmed bollpopparventilen (2) som sedan öppnar poppet (3). För att säkerställa korrekt stängning av ventilen måste A2 B2 -serviceportarna för riktningsventilen anslutas till tanken i neutralt läge.

Symbol för Z2S

Cutaway View of Z2S 10

Typiskt kretsexempel på Z2S
