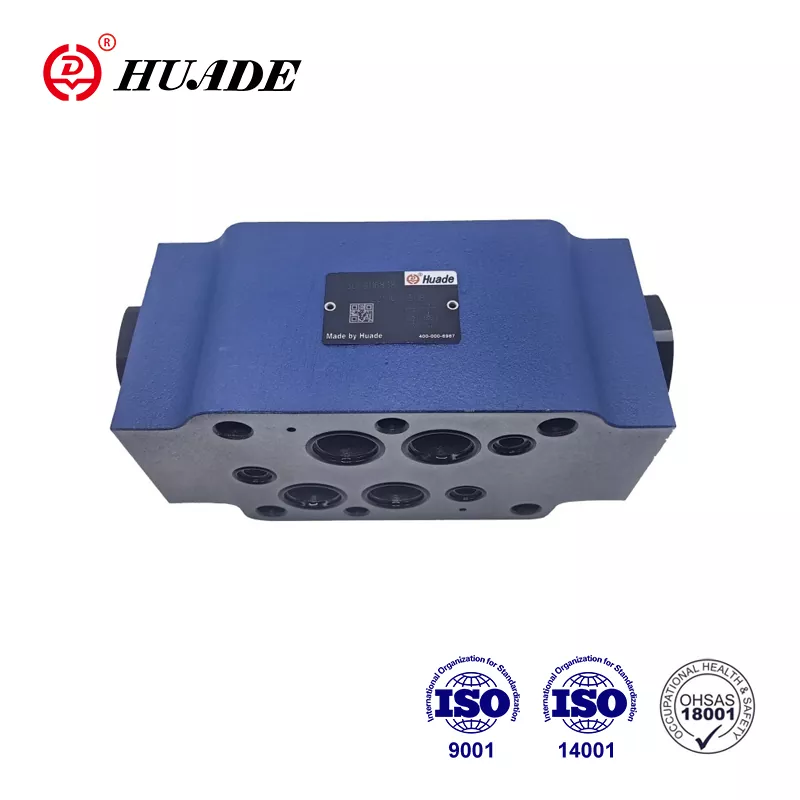

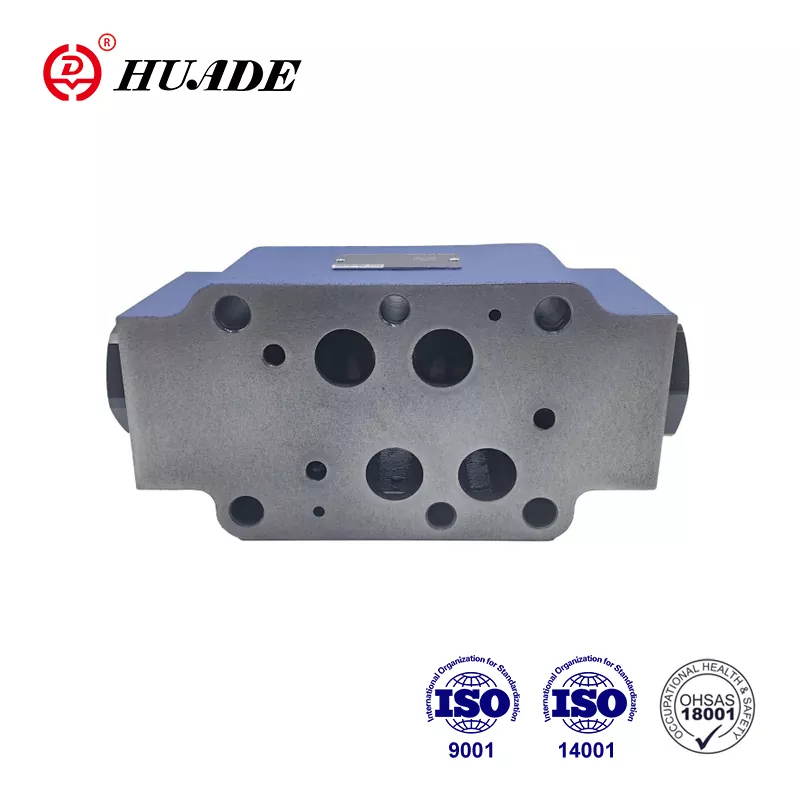

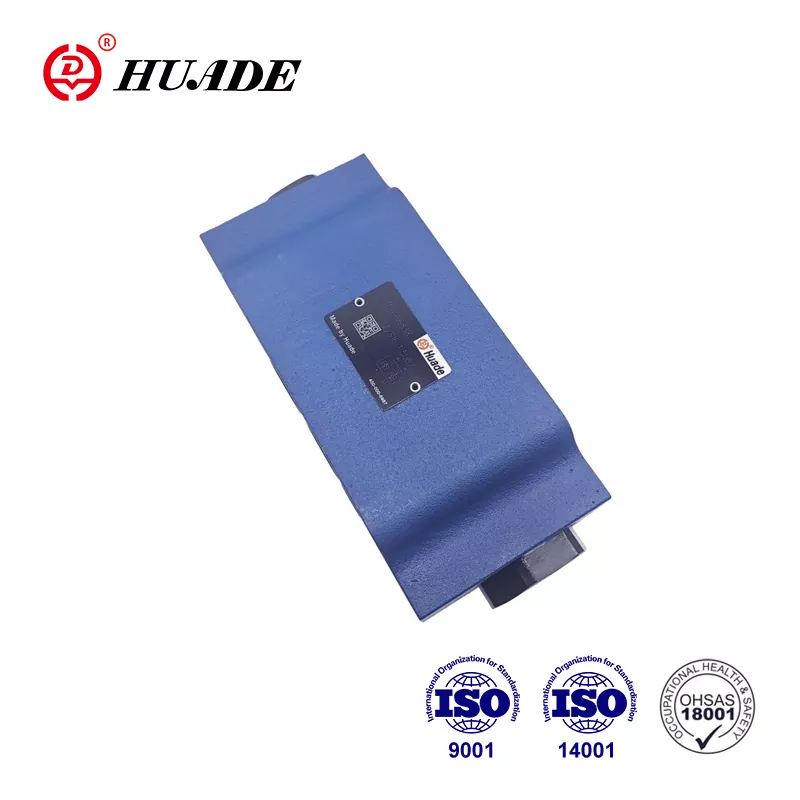

Kontrollera ventilsmörgåsplattan Z2S 22

Som Kinas ledande tillverkare av hydraulisk överföring och kontrollteknik har Huade två långsiktiga samarbetsupplevelser med Rexroth. Huade®-kontrollventiler Z2S 22 är konkurrenskraftiga med välkända produkter med bra kvalitet och lägre pris. Fabriken har passerat ISO9001, ISO14001 och OH SAS18001. Huade® -kontrollventiler är mer avancerade inom teknik och mer hållbara än liknande produkter i denna linje. Det är ett välkänt nationellt varumärke i Kina. Huades hydraulventiler används ofta inom den militära industrin och andra områden på grund av överlägsen prestanda.

Produktparameter för kontrollventilen Sandwich Plate Z2S 22

Produktfunktion och applicering av kontrollventilens smörgåsplatta Z2S 22

Drag:

▶ För användning i vertikala staplingsenheter

▶ För läckefri stängning av en eller två serviceportar

▶ Portingmönster till DIN 24 340 Form A, ISO4401 och CETOP - RP 121H

Ansökan:

Kontrollventilen Z2S 22 används för vertikal staplingsinstallation. Den kan försegla en eller två fungerande oljeportar utan läckage vid behov.

Funktioner, sektion, symboler för kontrollventilens smörgåsplatta Z2S 22

Hydraulisk pilotstyrd kontrollventiler Z2S 22 är nya serier med smörgåsplattdesign. De används för läckfri stängning av en eller två serviceportar, även under långa perioder. Fritt flöde inträffar från A1 till A2 eller B1 till B2. Flödet i A1 B1 är den motsatta riktningen blockerad. När vätskan rinner från A1 till A2 pressas spolen och pressas åt höger och öppnar därmed bollpopparventilen som sedan öppnar poppet. För att säkerställa korrekt stängning av ventilen måste A2 B2 -serviceportarna för riktningsventilen anslutas till tanken i neutralt läge.

Symbol för Z2S

Typiskt kretsexempel på Z2S
