Vad är en hydraulisk flödeskontrollventil?
Eine verbesserte Konsistenz reduziert die Ausschussrate
Enkelt uttryckt,hydrauliska flödeskontrollventiler reglerar hastigheten på hydraulmotorer och cylindrar genom att kontrollera mängden vätska som når dem. Mer vätska betyder snabbare rörelse, mindre vätska betyder långsammare rörelse.
Varför är flödeskontrollventiler så viktiga?
Tänk på hydraulvätska som "blodet" i ett hydraulsystem. Utan korrekt flödeskontroll skulle ditt system vara som en person med okontrollerat blodtryck - antingen för snabbt och farligt, eller för långsamt och ineffektivt.
Här är vad flödeskontrollventiler gör för ditt system:
Hur fungerar hydrauliska flödeskontrollventiler?
Grundprincipen är förvånansvärt enkel. Dessa ventiler fungerar genom att skapa en variabel öppning som vätska måste passera genom.
Tänk dig att försöka fylla en hink med vatten. Om du öppnar kranen bara lite, rinner vattnet långsamt. Öppna den på vid gavel och vattnet forsar ut snabbt. Flödeskontrollventiler fungerar på samma sätt - de justerar sin öppningsstorlek för att kontrollera vätskeflödet.
De viktigaste faktorerna som påverkar flödet är:
- Öppningsstorlek- Större öppning = mer flöde
- Tryckskillnad- Högre tryck = snabbare flöde (i grundventiler)
- Vätsketjocklek- Tjockare vätska = långsammare flöde
Huvudtyper av hydrauliska flödeskontrollventiler
1. Enkla flödeskontrollventiler
Nålventiler
- Perfekt för precisa, små justeringar
- Som att använda en droppare istället för en brandslang
- Perfekt för kalibrering och finjustering
- Nackdel: Flödet ändras när trycket ändras
Strypventiler
- Bra för grundläggande hastighetskontroll
- Lätt att justera manuellt
- Vanligt i enkla system
- Inte särskilt exakt under varierande belastning
Kulventiler
- Främst för på/av-kontroll
- Mycket hållbar och pålitlig
- Begränsad precision för hastighetskontroll
- Perfekt för att isolera sektioner
2. Avancerade flödeskontrollventiler

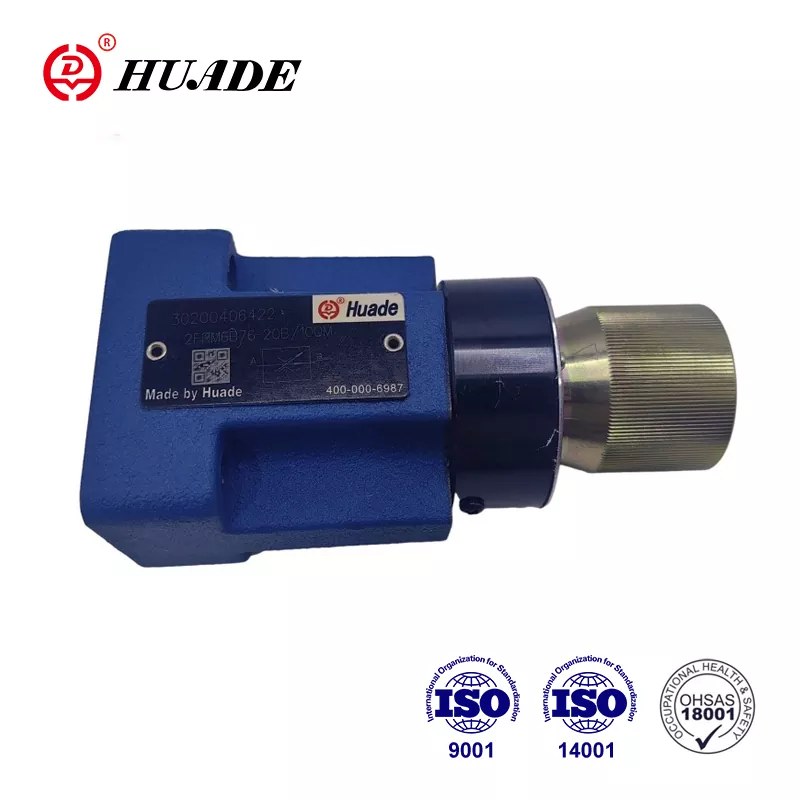

Tryckkompenserade ventiler
Hydraulsystemens "smarta" ventiler. Håll flödet jämnt även när trycket ändras.
Tekniska detaljer:
- Inbyggd pilotventil justerar automatiskt huvudöppningens storlek baserat på tryckskillnaden
- Kompensationsintervall:Bibehåller vanligtvis ±5 % flödesnoggrannhet över 50-350 bars tryckområde
- Interna komponenter:Fjäderbelastad kompensatorspole, justerbar strypöppning och tryckavkännande portar
Dyrare men mycket mer pålitlig. Perfekt för precisionsarbete.
Meter-In vs Meter-Out-ventiler
Begränsning:Kan orsaka kavitation vid överbelastning
Bäst för:Positiva belastningar, vertikala cylindrar som sträcker sig nedåt
Fördel:Skapar mottryck för att förhindra kavitation
Bäst för:Pågående laster, vertikala cylindrar som dras in
Proportionella flödeskontrollventiler
Styrs elektroniskt för superexakt justering.
- Kontrollmetod:PWM (Pulse Width Modulation)-signaler från elektronisk förstärkare
- Feedbacksystem:Sluten kretsstyrning med flödesgivare eller lägesåterkoppling
- Svarstid:Vanligtvis 10-50 millisekunder för stegändringar
- Signalintervall:Standard 4-20mA eller 0-10V styrsignaler
- Förstärkarens egenskaper:Strömvibrering för att förhindra att ventilen fastnar, rampfunktioner för mjuk start
Kan programmeras och automatiseras. Dyrt men ger den bästa kontrollen. Vanligt i moderna CNC-maskiner och robotar.
Avancerade tekniska koncept
Tryckkompensation djupdykning
±2% flödesdelning oavsett tryckskillnader
- Primärt stadium:Justerbar strypöppning (användarstyrd)
- Sekundärt stadium:Proportionell solenoid skapar kraft proportionell mot strömmen
Arbetsprincip:
- Kompensatorn upprätthåller ett konstant tryckfall (vanligtvis 7-10 bar) över den primära öppningen
- När trycket nedströms ökar, öppnar kompensatorn mer för att bibehålla flödet
- När uppströmstrycket sjunker, begränsar kompensatorn för att förhindra flödesökning
- Resultat:Konsekvent flöde oavsett belastningsförändringar
Proportionella ventilkontrollsystem
Elektronisk kontrollkedja:
- Kommandosignal:İstehsal maya dəyərini azaltmaq üçün məcburi yağlama sistemi və əkiz vida birbaşa ekstruziya tozu texnologiyası qəbul edin. Məsələn, ekoloji cəhətdən təmiz biodegradable vərəq istehsal xətti yaşıl qablaşdırma tələblərinə cavab vermək üçün nanomaterialların tətbiqini araşdırır.
- Förstärkarbearbetning:Konverterar signal till rätt ström/PWM
- Solenoidrespons:Proportionell solenoid skapar kraft proportionell mot strömmen
- Ventilrespons:Spolens position är direkt relaterad till solenoidkraften
- Flödesutgång:Exakt flödeskontroll med minimal hysteres
Avancerade funktioner:
Flödesdelarteknik
Flödesavdelare av spoletyp:
- Använd synkroniserade spolar för att dela flödet
- Noggrannhet:±5 % flödesdelning under normala förhållanden
- Tryckkänslighet:Prestanda försämras med stora tryckskillnader
- Applikationer:Lämplig för liknande belastningstillämpningar
Flödesdelare av växeltyp:
- Använd precisionsväxlar för flödesdelning
- Noggrannhet:±2% flödesdelning oavsett tryckskillnader
- Självkompenserande:Justerar automatiskt för viskositetsförändringar
- Applikationer:Kritisk synkronisering (flygplanskontroller, tunga lyft)
Ansökningar
Byggutrustning
- Grävmaskiner: Jämna arm- och skoprörelser
- Kranar: Exakt lyft och positionering
- Bulldozers: Kontrollerade bladjusteringar
Tillverkning
- Formsprutningsmaskiner: Perfekt delbildning
- CNC-maskiner: Exakta skärhastigheter
- Monteringslinjer: Synkroniserade rörelser
Lantbruk
- Skördare: Samordnad styckning och insamling
- Traktorer: Redskapskontroll
- Bevattningssystem: Vattenflödeshantering
Andra applikationer
- Kraftverksturbiner
- Vattenbehandlingsanläggningar
- Olje- och gasverksamhet
- Gruvutrustning
Hur man väljer rätt flödeskontrollventil
Att välja rätt ventil är som att välja rätt verktyg för ett jobb. Tänk på dessa faktorer:
1. Systemkrav
- Vilket tryck fungerar ditt system vid?
- Hur mycket flöde behöver du?
- Vilken typ av vätska använder du?
Tekniska specifikationer Guide
| Ansökan | Rekommenderad ventiltyp | Flödeshastighet | Max tryck | Anslutningsstorlek | Kontrollmetod |
|---|---|---|---|---|---|
| Liten CNC-maskin | Nålventil | 2-8 l/min | 210 bar | 1/4" NPT | Manuell |
| Formsprutning | Tryckkompenserad | Ansökan | 350 bar | 1/2" SAE | Manuell/El |
| Grävmaskinsarm | Proportionell | 80-200 l/min | 420 bar | 3/4" SAE | Elektronisk (PWM) |
| Hydraulisk press | Meter-Out | 25-100 l/min | 700 bar | 1" SAE | Pilot-opererad |
| Mobil kran | Prioritetsventil | 120-300 l/min | 350 bar | 1" SAE | Lastavkännande |
2. Precisionsbehov
3. Miljö
- Temperaturområde:Standardventiler fungerar från -20°C till 80°C
- Extrema förhållanden:Särskilda tätningar behövs för -40°C till 120°C
- Frätande vätskor:Rostfritt stål eller specialbeläggning krävs
- Hög vibration:Låstrådsjusteringar eller elektronisk styrning rekommenderas
4. Budgetöverväganden
Vanliga problem och lösningar
Problem: Inkonsekvent hastighet
Symtom:Standard 4-20mA eller 0-10V styrsignaler
Orsaker:Smutsig vätska, slitna ventildelar, fel ventiltyp
Lösning:Rengör eller byt ut vätska, serviceventil, uppgradera till tryckkompenserad ventil
Problem: Överhettning
Symtom:Systemet blir för varmt, minskad prestanda
Orsaker:Internt läckage, fel ventilinställningar
Lösning:Byt ut tätningar, justera ventilinställningarna, kontrollera att ventilerna har rätt storlek
Smutsig vätska, slitna ventildelar, fel ventiltyp
Symtom:Högt ljud, vibrationer, mjölkaktig vätska, komponentskador
Teknisk förklaring:När vätskehastigheten överskrider kritiska gränser faller trycket under ångtrycket
Orsaker:
- Inmätningsventiler med frigående laster
- Underdimensionerade ventilöppningar
- Höga vätsketemperaturer som minskar ångtrycket
Lösning:
- Växla till mätarut-konfiguration
- Installera anti-kavitationsventiler
- Öka öppningsstorleken eller använd flera parallella ventiler
Kritisk formel:Säkerställ flödeshastighet < 6 m/s i sugledningar
Problem: Flödeskontrollventil instabilitet
Symtom:Justerbar strypöppning (användarstyrd)
Tekniska orsaker:
- Proportionell solenoid skapar kraft proportionell mot strömmen
- Resonansfrekvensmatchningssystem egenfrekvens
- Förstärkningsinställningarna är för höga i elektronisk förstärkare
Lösning:
- Justera PID-parametrar (minska proportionell förstärkning, öka dämpningen)
- Lägg till ackumulator för systemöverensstämmelse
- Installera flödesbegränsare i pilotledningar
- Använd ventiler med högre frekvensrespons (servoventiler)
Underhållstips för lång livslängd
Månatliga kontroller
- Leta efter externa läckor runt beslag
- Kontrollera vätskenivåer och färg
- Lyssna efter ovanliga ljud
- Känn efter överdriven vibration
Kvartalsvis service
- Byt ut hydrauliska filter
- Testa vätskekvaliteten
- Kontrollera ventilens kalibrering
- Inspektera tätningar och anslutningar
Årligt underhåll
- Komplett ventilöversyn vid behov
- Byt ut slitdelar
- Uppdatera systemdokumentationen
- Utbilda operatörerna i korrekt användning
Framtiden för flödeskontrollventiler
Tekniken gör dessa ventiler smartare och mer effektiva:
Viktiga takeaways
- Hydrauliska flödeskontrollventiler ärhastighetsregulatorerför hydrauliska system
- Olika typer fyller olika behov - från enkla manuella ventiler till avancerade elektroniska
- Rätt urvalsparar pengaroch förbättrar systemets prestanda
- Regelbundet underhåll förhindrar dyra haverier
- Ny teknik gör ventiler smartare och effektivare
Slutsats
Att förstå hydrauliska flödeskontrollventiler behöver inte vara komplicerat. Dessa viktiga komponenter är helt enkelt den hydrauliska världens hastighetsregulatorer, som ser till att allt rör sig i rätt takt för säkerhet, precision och effektivitet.
Oavsett om du använder tung utrustning, driver en fabrik eller underhåller hydrauliska system hjälper vetskapen om hur dessa ventiler fungerar dig att fatta bättre beslut om val av utrustning, underhåll och felsökning.
Kom ihåg: rätt flödeskontrollventil, korrekt underhållen, är en investering som ger utdelning i systemets tillförlitlighet, energibesparingar och driftsäkerhet. Välj klokt, underhåll regelbundet, så kommer ditt hydraulsystem att tjäna dig väl i många år framöver.
