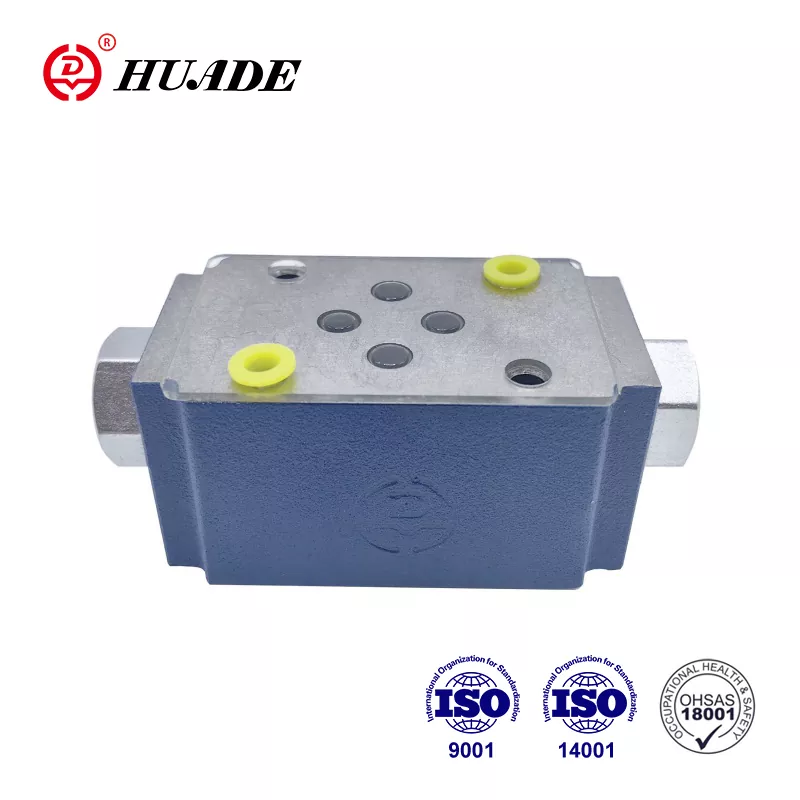

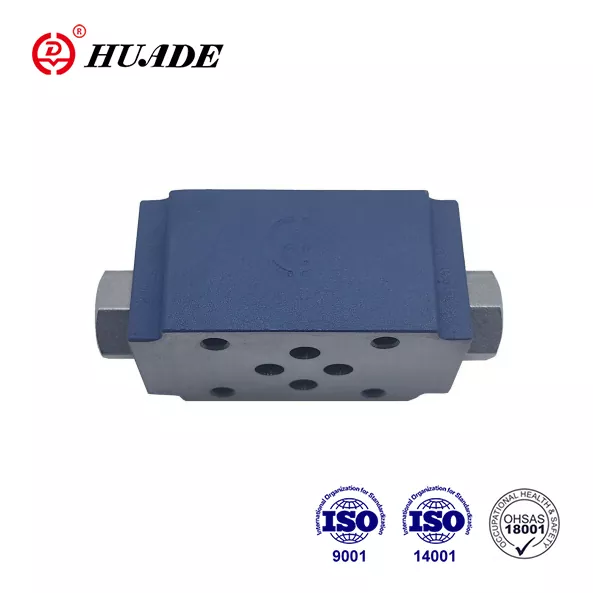

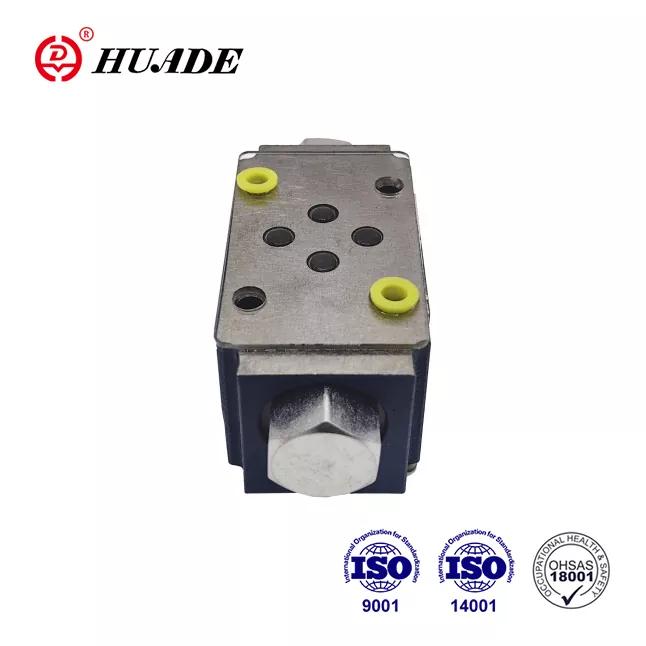

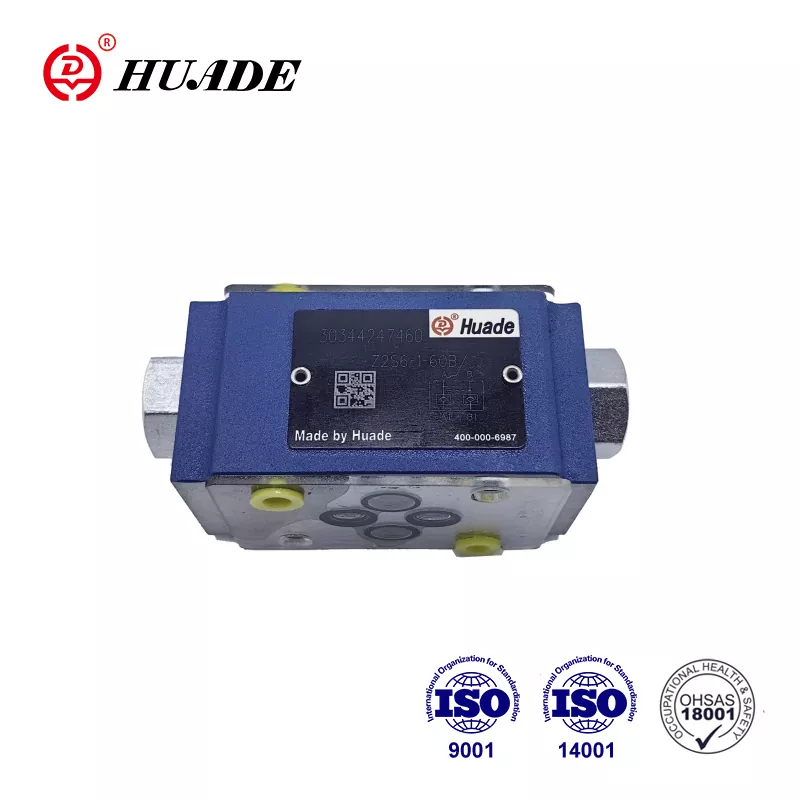

Kontrollera ventilsmörgåsplattan Z2S 6

På grund av sju års erfarenhet av att samarbeta med Rexroth från 1979 har Huade införlivat banbrytande teknik från Rexroth. HUADE® Kontrollventil Z2S 6 kan helt ersätta samma serie som erbjuds av Rexroth. Det har ett bättre pris. Fabriken har passerat ISO9001, ISO14001 och OH SAS18001. Huade® hydraulventiler används i den militära industrin på grund av tillförlitliga resultat. Det är mer avancerat inom teknik och mer hållbar än de liknande produkterna i denna linje. Det är ett välkänt nationellt varumärke i Kina.

Produktparameter för kontrollventilen Sandwich Plate Z2S 6

Produktfunktion och applicering av kontrollventilens smörgåsplatta Z2S 6

Drag:

▶ För användning i vertikala staplingsenheter

▶ För läckefri stängning av en eller två serviceportar

▶ Portingmönster till DIN 24 340 Form A, ISO4401 och CETOP - RP 121H

Ansökan:

Denna kontrollventil Z2S används för vertikal staplingsinstallation. Den kan försegla en eller två fungerande oljeportar utan läckage vid behov.

Funktioner, sektion, symboler för kontrollventilens smörgåsplatta Z2S 6

Hydraulisk pilotstyrd kontrollventiler typ Z2S är av smörgåsplattdesign. De används för läckfri stängning av en eller två serviceportar, även under långa perioder. Fritt flöde inträffar från A1 till A2 eller B1 till B2. Flödet i A1 B1 är den motsatta riktningen blockerad. När vätskan rinner från A1 till A2 pressas spolen (1) och pressas åt höger och öppnar därmed bollpopparventilen (2) som sedan öppnar poppet (3). För att säkerställa korrekt stängning av ventilen måste A2 B2 -serviceportarna för riktningsventilen anslutas till tanken i neutralt läge.

Symbol för Z2S

Cutaway View of Z2S 6

Typiskt kretsexempel på Z2S
