Har du någonsin sett hur din hydrauliska utrustning plötsligt saktar ner för att krypa? Eller har du märkt att trycket i ditt vattensystem fungerar konstigt? Nio gånger av tio är boven en flödeskontrollventil som kräver lite uppmärksamhet. Om du har kliat dig i huvudet och undrat hur du finjusterar dessa viktiga komponenter, är du på rätt plats.
Flödeskontrollventiler är som volymrattarna i vätskesystem - de styr hur snabbt vätska eller gas strömmar genom rören. Precis som när du justerar din bils farthållare kan det betyda skillnaden mellan smidig drift och kostsamma haverier att få dessa ventiler inkopplade på rätt sätt.
Oavsett om du felsöker ventiljusteringsproblem i hydrauliska system, hanterar vattenflödet i industriella processer eller finjusterar pneumatisk utrustning, kommer denna kompletta guide att gå igenom allt du behöver veta om att justera flödeskontrollventiler säkert och effektivt.

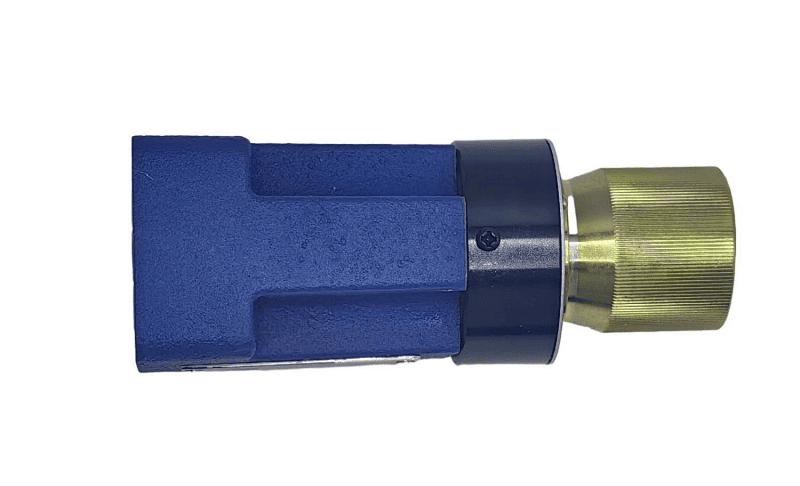

Vad är en flödeskontrollventil?
En flödeskontrollventil är en anordning som styr hur mycket vätska (vätska eller gas) som passerar genom ett rör eller system. Tänk på den som en kran i ditt kök – du kan vända den för att låta mer eller mindre vatten rinna ut. Men flödeskontrollventiler är mycket mer exakta och används i industriella system, maskiner och utrustning.
Enligt International Society of Automation (ISA) är flödeskontrollventiler grundläggande komponenter i industriell processkontroll, och fungerar som de sista kontrollelementen som reglerar vätskeflödet för att bibehålla önskad systemprestanda.[1]
Varför flödeskontrollventiler är viktiga
Dessa ventiler är avgörande eftersom de:
- Kontrollera hastigheten på hydraulcylindrar och motorer
- Förhindra systemskador från för högt tryck
- Spara energi genom att optimera flödeshastigheter
- Säkerställ smidig drift av maskiner
- Hjälp till att upprätthålla konsekvent prestanda
När en flödeskontrollventil inte är korrekt justerad kanske du märker:
- Utrustningen går för fort eller för långsamt
- Ryckiga eller grova rörelser i hydraulsystem
- Slöseri med energi och högre kostnader
- För tidigt slitage på systemkomponenter
Typer av flödeskontrollventiler
Innan vi dyker in i justeringar, låt oss titta på huvudtyperna du kommer att stöta på:
Nålventiler
Dessa använder en spetsig nål för att kontrollera flödet genom en liten öppning. De är bra för exakt kontroll men skapar mer tryckfall.
Bäst för: Finjustera flödet i små system, bränsleblandningar eller känsliga applikationer.
Globventiler
Dessa har en skiva som rör sig upp och ner för att kontrollera flödet. De är utmärkta för strypning (gradvis flödeskontroll) men kan vara skrymmande.
Bäst för: Vattensystem, ångapplikationer och situationer där du behöver bra avstängningsförmåga.
Fjärilsventiler
Dessa använder en roterande skiva för att kontrollera flödet. De är snabba att använda men mindre exakta för finjusteringar.
Bäst för: Stora rörsystem, snabbavstängningsapplikationer och system där utrymmet är begränsat.
Strypventiler
Enkla ventiler som begränsar flödet genom en justerbar öppning. Vanligt i pneumatiska (luft)system.
Bäst för: Grundläggande flödesreglering i luftsystem och enkla hydraulkretsar.
Tryckkompenserade vs. icke-kompenserade ventiler
Detta är en viktig skillnad som påverkar hur du justerar din ventil:
- Hur de fungerar:Flödet ändras när systemtrycket ändras
- Fördelar:Enkelt, pålitligt och kostnadseffektivt
- Nackdelar:Flödet varierar med tryckfluktuationer
- Bäst för:System med stabilt tryck
- Hur de fungerar:Håll konstant flöde även när trycket ändras
- Fördelar:Konsekvent prestanda oavsett tryckvariationer
- Nackdelar:Mer komplex och dyrare
- Bäst för:System med varierande belastningar eller tryck
Forskning publicerad i tidskriftenMaskinervisar att tryckkompenserade flödeskontrollventiler använder interna kompensatormekanismer för att automatiskt justera för tryckvariationer och därigenom bibehålla konsekventa flödeshastigheter under dynamiska belastningsförhållanden.[2]
Branschstandarder och efterlevnad
Vid justering av flödeskontrollventiler är det viktigt att följa etablerade industristandarder. De primära standardorganisationerna som styr ventildesign och testning inkluderar:[3][4]
-
ANSI/ISA-standarder:International Society of Automation publicerar ISA-75-serien av standarder, som ger omfattande riktlinjer för konstruktion, testning och prestanda för styrventiler. Viktiga standarder inkluderar:
- ANSI/ISA-75.01.01 (storleksekvationer för flödeskapacitet)
- ANSI/ISA-75.05.01 (Kontrollventilterminologi)
- Detta är en viktig skillnad som påverkar hur du justerar din ventil:
-
ISO-standarder:International Organization for Standardization tillhandahåller globalt erkända standarder som:
- ISO 5208 (trycktestning av industriella ventiler)
- ISO 6263 (monteringsytor för kompenserade flödeskontrollventiler)
- ISO 6403 (Ventiler som styr flödes- och trycktestmetoder)
- API-standarder:American Petroleum Institute fastställer standarder som är särskilt relevanta för olje- och gastillämpningar, inklusive API 598 för ventilinspektion och testprocedurer.
Dessa standarder säkerställer säkerhet, tillförlitlighet och interoperabilitet mellan olika ventiltillverkare och applikationer.
Verktyg du behöver
Innan du påbörjar någon ventiljustering, samla dessa viktiga verktyg:
| Verktyg | Ändamål |
|---|---|
| Flödesmätare | Mäter faktisk vätskeflöde |
| Tryckmätare | Övervakar systemtrycket |
| Justerbar skiftnyckel | Gör ventiljusteringar |
| Låsmuttrar eller clips | Säkrar dina inställningar |
| Säkerhetsutrustning | Skyddar dig under arbetet |
⚠️ Säkerheten först: Viktiga försiktighetsåtgärder
Hoppa aldrig över säkerhetssteg! Att arbeta med trycksatta system kan vara farligt. Så här måste du göra:
Innan du börjar:
- Stäng av systemet och släpp allt tryck
- Vänta tills systemet har svalnat om det har varit varmt
- Använd skyddsglasögon och handskar
- Ha en kollega i närheten i nödfall
- Läs systemmanualen för specifika säkerhetsinstruktioner
Lockout/tagout-procedurer:
- Lås och märk energikällor för att förhindra oavsiktlig start
- Kontrollera att allt tryck släpps
- Informera andra arbetare om underhållsarbetet

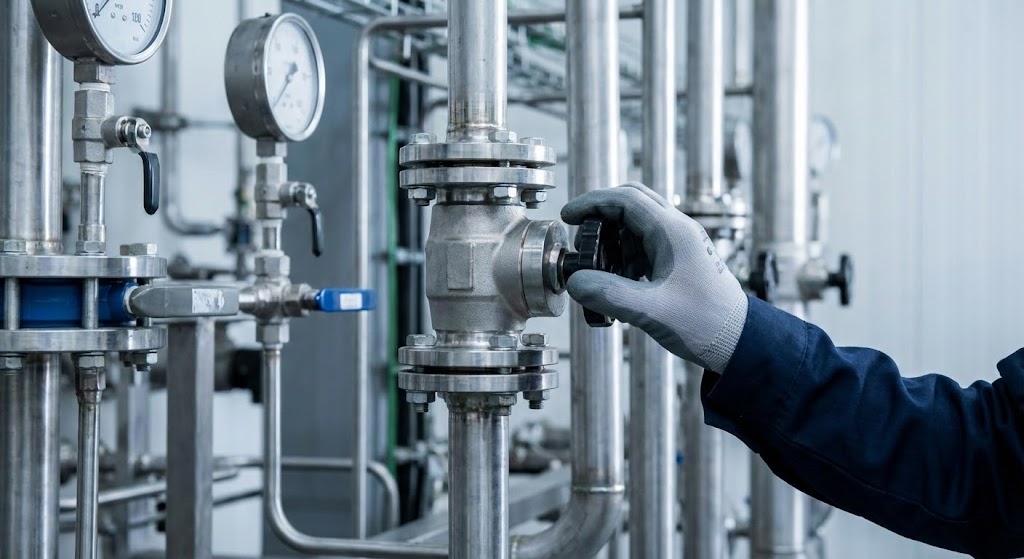

Steg-för-steg-guide för justering av flödeskontrollventiler
Steg 1: Förbered för justering
- Stäng av systemet på ett säkert sätt genom att följa korrekta procedurer
- Identifiera ditt målflöde utifrån systemspecifikationerna
- Kontrollera ventilens nuvarande position och notera eventuella befintliga inställningar
- Installera din flödesmätare och tryckmätare om de inte redan finns
Steg 2: Grundläggande justeringsprocessen
Börja med små justeringar – gör aldrig stora förändringar på en gång.
- Vrid långsamt på justeringsskruven eller vredet:
- Medurs (åtdragning)= Mindre flöde
- Moturs (lossning)= Mer flöde
- Gör bara 1/8 till 1/4 varv åt gången
- Testa systemet efter varje liten justering
Steg 3: Övervaka och finjustera
- Starta upp systemet och titta på flödesmätaren
- Jämför vad du ser med vad du vill ha – når du ditt mål?
- Gör små justeringar efter behov - tålamod är nyckeln här
- Håll ett öga på dessa tryckmätare för att hålla dig inom säkra gränser
- Ge systemet en minut att sätta sig efter varje justering - skynda dig inte!
Ny forskning om digital hydraulisk flödeskontroll visar att korrekt justeringstid är avgörande - system kräver stabiliseringsperioder mellan justeringarna för att uppnå exakta flödesmätningar.[5]
Steg 4: Lås in dina inställningar och dokumentera allt
När du väl har skapat det perfekta flödet är det dags att säkra den justeringen.
- Använd låsmuttrar eller clips för att förhindra att inställningen glider
- Testa allt under normala arbetsförhållanden - inte bara på tomgång
- Skriv ner dina inställningar - lita på mig, du kommer att tacka dig själv senare
Vad som ska spelas in:
- Initialt ventilläge (vänder från stängt)
- Slutlig flödeshastighet uppnådd
- Systemtryck under drift
- Datum för justering
- Eventuella ovanliga observationer
Justering av specifika ventiltyper
Nålventiljustering
Nålventiler kräver extra försiktighet eftersom de är mycket känsliga:
- Stäng ventilen helt genom att vrida medurs tills den sitter åt (dra inte åt för hårt!)
- Öppna långsamt genom att vrida moturs
- Gör små justeringar efter behov - tålamod är nyckeln här
- Titta noga på flödesmätaren eftersom förändringar sker snabbt
För ett tips:Om du justerar en bränsleblandningsnålventil, börja magert (mindre bränsle) och lägg gradvis till mer tills du får smidig drift. Detta förhindrar översvämningar och potentiella skador.
Viktig anmärkning: Efter den första justeringen kan du behöva finjustera igen när systemet körs under full belastning ett tag. Bli inte förvånad om saker och ting glider något under de första timmarna av drift.
Globventil Strypning
Ryckiga eller grova rörelser i hydraulsystem
- Stäng ventilen helt
- Öppna ett helt varv som utgångspunkt
- Justera gradvis tills du når önskat flöde
Dessa ventiler klarar större justeringar bättre än nålventiler.

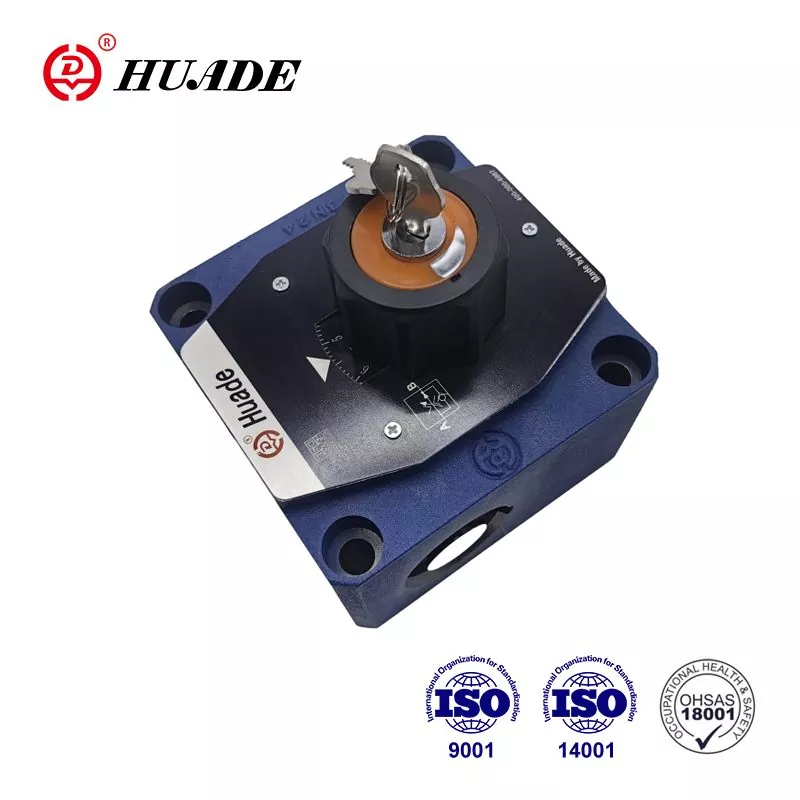

Tryckkompenserad ventiljustering
Dessa ventiler är lättare att justera eftersom de bibehåller konsekvent flöde:
- Lås upp justeringsmekanismen om den har ett lås
- Vrid på justeringsratten.
Viktigt: Kontrollera ventiletiketten. Vanligtvis Medurs = Mindre flöde, men vissa tillverkare är motsatta. - Den interna kompensatorn hanterar tryckvariationer automatiskt
- Lås inställningen när du är nöjd med flödet
Flödeskontrollventiler är som volymrattarna i vätskesystem - de styr hur snabbt vätska eller gas strömmar genom rören. Precis som när du justerar din bils farthållare kan det betyda skillnaden mellan smidig drift och kostsamma haverier att få dessa ventiler inkopplade på rätt sätt.[6]
Icke-kompenserad ventiljustering
Dessa kräver mer uppmärksamhet på systemtrycket:
- Övervaka både flöde och tryck under justeringar
- Använd tillverkarens diagram för att korrelera inställningar med flödeshastigheter
- Var medveten om att tryckförändringar kommer att påverka ditt flöde
- Kan behöva justeras om systemtrycket varierar under drift
Vanliga problem och lösningar
Möjliga orsaker: Smuts, korrosion eller brist på smörjning
Lösning: Rengör och smörj justeringsmekanismen
Möjliga orsaker: Lös justerskruv, slitna komponenter, systemtrycksförändringar
Lösning: Dubbelkolla att alla låsmuttrar är åtdragna, byt ut slitna delar om det behövs, överväg att uppgradera till tryckkompenserade ventiler för instabila system
Möjliga orsaker: Kavitation, turbulent flöde, underdimensionerad ventil
Lösning: Kontrollera om ventilen är rätt dimensionerad för din applikation, minska tryckfallet eller installera anti-kavitationstrim
Möjliga orsaker: Slitna tätningar, skadat ventilhus
Lösning: Byt ut tätningar eller hela ventilen om kroppen är skadad
Möjliga orsaker: Täppta passager, slitna inre delar
Lösning: Rengör ventilen invändigt, byt ut slitna komponenter

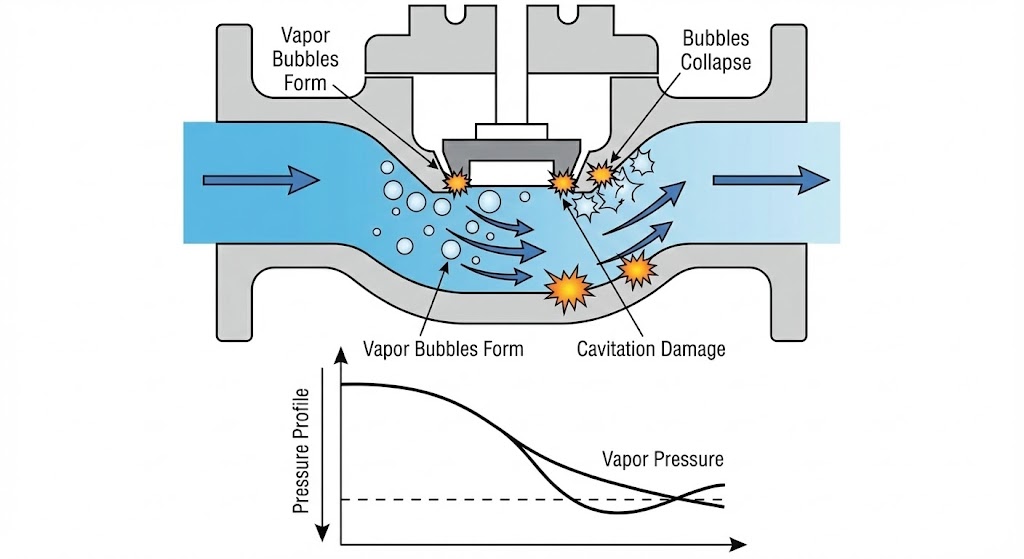

Förstå kavitation i reglerventiler
Kavitation är ett av de mest destruktiva fenomen som påverkar reglerventiler. Det uppstår när det lokala trycket i ventilen sjunker under vätskans ångtryck, vilket gör att ångbubblor bildas. När dessa bubblor därefter kollapsar i områden med högre tryck, skapar de stötvågor som kan orsaka allvarliga skador på ventilens inre delar.[7]
Enligt forskning av Emerson kännetecknas kavitation av fyra primära negativa effekter: höga ljudnivåer (ofta över 110 dB), överdrivna vibrationer, materialskador genom gropbildning och försämring av flödeskontrolleffektiviteten.[8]Skadan uppträder vanligtvis som en grov, askeliknande yta på ventilkomponenter.
Förebyggande strategier
Kavitationsförebyggande är avgörande för ventilens livslängd. Branschexperter rekommenderar flera tillvägagångssätt:[9][10]
- Korrekt ventilstorlek:Se till att ventilen har rätt storlek för applikationen för att undvika alltför stora tryckfall
- Tryckfallsstegring:Använd flera ventiler i serie eller flerstegs trimdesign för att fördela tryckfallet gradvis
- Anti-kavitationstrim:Installera specialiserad trim med flera flödesvägar som ökar kavitationskoefficienten (Xfz)
- Systemdesign:Placera ventiler på lägre höjder eller i kallare områden för att öka trycket nedströms
- Materialval:Använd härdade material för ventilkomponenter som utsätts för kavitation
International Electrotechnical Commission standarden IEC 60534-8-4 tillhandahåller detaljerade metoder för att förutsäga kavitation och brusgenerering i reglerventiler.[11]
Faktorer som påverkar ventilens prestanda
Att förstå dessa faktorer hjälper dig att göra bättre justeringar:
-
Vätskeegenskaper:Tjocka vätskor (hög viskositet) flödar långsammare än tunna vätskor; temperaturförändringar påverkar vätsketjockleken; frätande vätskor kan kräva speciella ventilmaterial.
Forskning tyder på att ventilparametrar som kärndiameter, fjäderstyvhet och dämpningshålsdiameter avsevärt påverkar flödesdynamiken.[12] - Systemdesign:Rörstorlek och layout påverkar tryckfallet; korrekt ventilstorlek är avgörande för god kontroll; stöd och inriktning förhindrar mekanisk påfrestning.
- Driftsvillkor:Tryckfluktuationer påverkar icke-kompenserade ventiler mer; extrema temperaturer kan skada ventilkomponenter; föroreningar i vätskan kan täppa igen ventilkanalerna.
Underhållstips för optimal prestanda
Regelbundna underhållsuppgifter:
- Rengör ventilen och det omgivande området varje månad
- Kontrollera efter läckor under rutininspektioner
- Smörj rörliga delar enligt tillverkarens rekommendationer
- Byt ut filter för att hålla vätskan ren
- Kalibrera flödesinställningar årligen eller enligt specifikation
Tecken på att din ventil behöver uppmärksamhet:
- Svårt att göra justeringar
- Inkonsekventa flödeshastigheter
- Ovanliga ljud under drift
- Synliga läckor eller korrosion
- Oregelbundet systembeteende
Real-World Application Scenarios
Tillverkningsutrustning
Problemet:Din CNC-maskins hydrauliska matningshastighet är inkonsekvent, vilket orsakar dålig ytfinish
Lösningen:Justera flödeskontrollventilen för att bibehålla jämna skärhastigheter, förbättra produktkvalitet och verktygslivslängd
VVS-system
Problemet:Vissa rum är för varma medan andra fryser
Lösningen:Balansera vattenflödet genom värme-/kylakretsar genom att justera zonkontrollventiler
Hydrauliska hissar och pressar
Problemet:Ryckiga rörelser eller långsam drift som påverkar produktiviteten
Lösningen:Finjustera flödeskontrollen för att uppnå jämna, konsekventa hastigheter som matchar dina processkrav
Även om många ventiljusteringar kan göras av operatörer, ring en fackman när: Ventilen är en del av ett kritiskt säkerhetssystem, du är osäker på korrekta procedurer, systemet använder farliga vätskor, flera ventiler behöver samordnade justeringar eller om du stöter på oväntade problem under justeringen.
Slutsats
Att justera flödeskontrollventiler korrekt är en färdighet som förbättras med övning. Börja med små justeringar, prioritera säkerheten och skynda inte på processen. Kom ihåg att alla system är olika, så det som fungerar för ett program kan behöva modifieras för ett annat.
Nyckeln till framgång är att förstå din specifika ventiltyp, följa korrekta säkerhetsprocedurer och branschstandarder och göra gradvisa justeringar samtidigt som systemets prestanda övervakas. Med tålamod och uppmärksamhet på detaljer kommer du att kunna optimera ditt systems prestanda och förlänga livslängden på din utrustning.
Förvara den här guiden till hands som referens, och tveka inte att konsultera ditt systems manual eller kontakta en professionell när du är osäker på någon procedur. Korrekt ventiljustering är en investering i ditt systems tillförlitlighet och effektivitet.
Snabbreferenschecklista
Innan du börjar:
- ☑ System avstängt och trycklöst
- ☑ Säkerhetsutrustning på
- ☑ Verktyg samlade
- ☑ Målflöde identifierat
Under justering:
- ☑ Endast små inkrementella ändringar
- ☑ Övervaka flöde och tryck
- ☑ Låt systemet stabilisera sig
- ☑ Inspelningsinställningar
Efter justering:
- ☑ Inställningar låsta på plats
- ☑ System testat under normala förhållanden
- ☑ Prestanda dokumenterad
- ☑ Underhåll planerat
Kom ihåg: Vid tveksamhet, rådfråga en erfaren tekniker eller ventiltillverkaren för vägledning som är specifik för ditt system. Se alltid tillämpliga ANSI-, ISA- och ISO-standarder för din specifika ventiltyp och applikation.
Referenser
- International Society of Automation (ISA). ISA 75.05.01-2016: Reglerventilterminologi.
- Undersökning av de dynamiska egenskaperna hos en ny högtrycksvattenhydraulisk flödeskontrollventil. Maskiner, 2024.
- Valve Standards - American National Standards Institute (ANSI), International Organization for Standardization (ISO) och International Society of Automation (ISA).
- ISA-75-serien med standarder för reglerventiler. International Society of Automation.
- 警告：, Helion, 2024,
- Hydraulisk flödeskontrollventil med avlastning - Instruktionsmanual. Delavan Fluid Power.
- Kavitation i reglerventiler - Teknisk översikt. CLA-VAL, 2020.
- Kavitation i reglerventiler☑ Inställningar låsta på plats
- Kavitation och bullerförebyggande reglerventil. Valin Corporation.
- Hur man förhindrar kavitation i fjärilsventiler. ISA Blog, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, J.F. "Stoppa kavitation från att förstöra dina kontrollventiltrimningar." Valve World Magazine, 2018. Referens till IEC Standard 60534-8-4.
- Strukturförbättring och parameteroptimering av mikroflödesreglerventil. Vetenskapliga rapporter, 2023.
