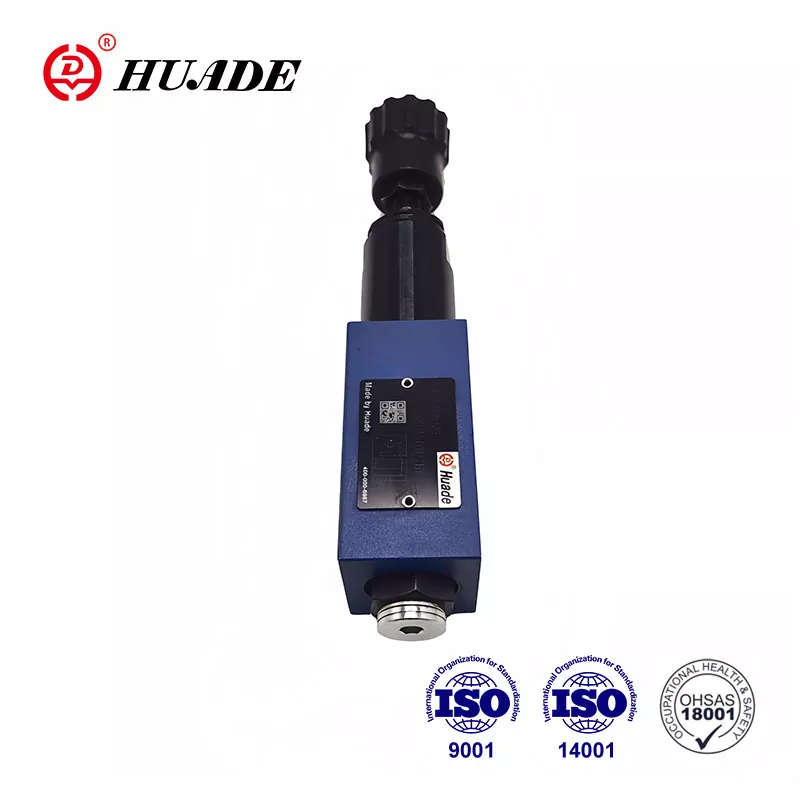

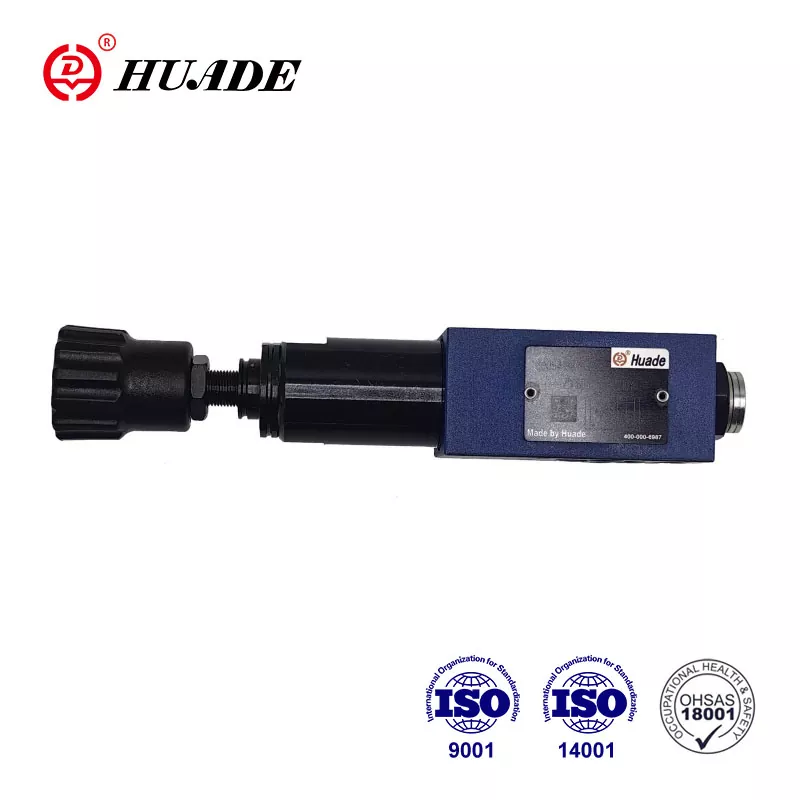

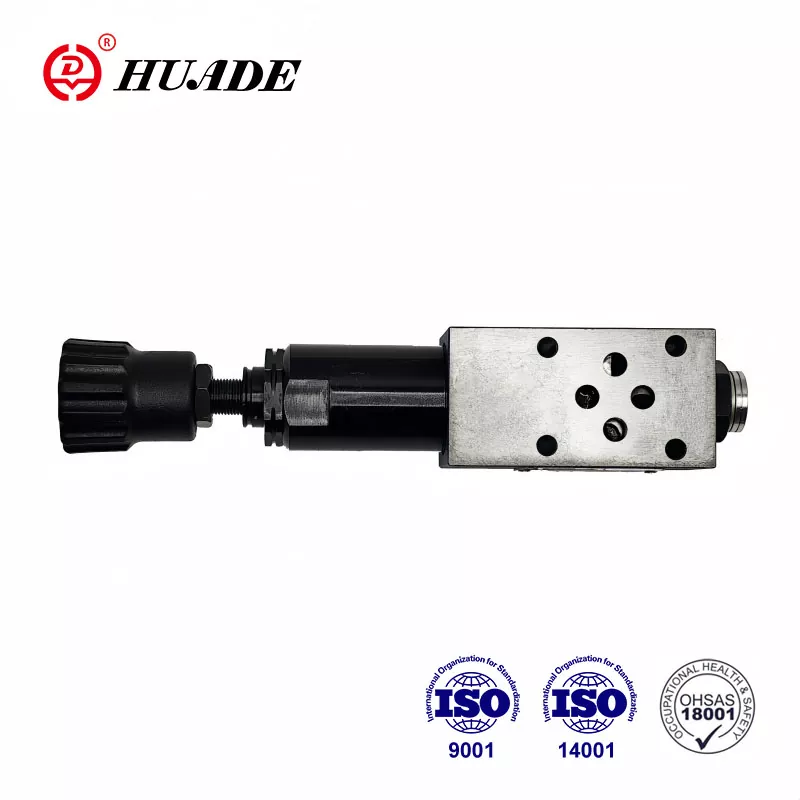

• Produktfunktioner: Sandwich Plate Design, 4 tryckklassificeringar, 3 justeringselement (rotationsknapp, ärm med hexagon, låsbar rotationsknapp) • Specifikationer: ZDR 6 D -serien, Max driftstryck upp till 31,5 MPa, sekundärt tryck upp till 21,0 MPa, max flöde upp till 50,0 l/min • Applikationer: Systemtrycksminskning i industriella hydrauliska system, kompatibla med riktningskontrollventiler
Huade Hydraulic grundades 1979. Genom att introducera teknik från Rexroth har Huade Hydraulic nu utvecklats till Kinas mest kraftfulla hydrauliska tillverkare. Tryckreducerande ventil ZDR 6 D kan ersätta samma serie Rexroth -produkter. Den har 3 justeringselement med Sandwich Plate -design. Jämfört med andra liknande produkter har Huade® -tryckreducerande ventiler mer stabil prestanda inom detta område. Huade Hydraulic fokuserar på praktiken samtidigt som man upprätthåller en viss kvalitetsnivå, så att dess produkter vinner ett brett marknadsigenkänning med ett lägre pris.
Produktparameter för tryckreducerande ventil ZDR 6 D
Tryckvätska
Mineralolja (för NBR -tätning) eller fosfatester (för FPM -tätning)
Tryckvätsketemperaturområde (℃)
-30 till +80
Viskositetsintervall (mm ²/s)
10 ~ 800
Graden av vätskekontaminering (㎛)
Maximal tillåten grad av Kontaminering av vätskan är till NAS 1638, klass 9. β10 ≥ 75
Max.Operating Pressure (Inlet) (MPA)
upp till 31,5
Sekundärtryck (utgång) (MPA)
Upp till 2,5, upp till 7,5, upp till 15,0, upp till 21,0
Back Pressure Port Y (MPA)
upp till 16,0
max.flow (l/min)
upp till 50,0
Vikt (kg)
ca.1.2
Produktfunktion och applicering av tryckreducerande ventil ZDR 6 D
Drag:
▶ Sandwich Plate Design
▶ 4 tryckbetyg
▶ 3 Justeringselement:
. Rotsknapp
. Hylsa med hexagon och skyddande mössa
. Låsbar roterande knopp med skala
▶ Tryckminskning i portar A, B eller P
▶ Kontrollera ventilen, valfritt
▶ Portingmönster till DIN 24 340, form A, ISO 4401 och CETOP - RP 121H
Ansökan:
Tryckreducerande ventiltyp ZDR 6 D används för att minska systemtrycket.
1. Avsnitt och symbol för tryckreducerande ventil ZDR 6 D
Tryckreducerande ventiler typ ZDR 6 D .. är 3-vägs direktdrivna tryckreducerande ventiler med smörgåsplattdesign med en tryckavlastningsfunktion på sekundärsidan. Tryckreducerande ventil består i princip av hölje (1), styrspolen (2), en kompressionsfjäder (3) och justeringselementet (4) såväl som med en valfri kontrollventil.
Det sekundära trycket ställs in av tryckjusteringselementet (4).
Modell "Zdr6da '
I vila är ventilen normalt öppen och vätska kan flyta obehindrat från hamn A till port A1. Trycket i port A1 är samtidigt via kontrolllinjen som finns vid spolområdet mittemot kompressionsfjädern (3). När trycket i port A1 överskrider trycknivån som ställts in vid kompressionsfjädern (3) rör sig kontrollspolen (2) in i kontrollpositionen mot kompressionsfjädern (3) och håller det inställda trycket i port A1 -konstanten.
Kontrolltrycket och pilotoljan tas från port A1 via kontrolllinjen.
Om trycket i hamn A1 stiger ytterligare på grund av yttre krafter, flyttas kontrollspolen (2) ännu längre mot kompressionsfjädern (3).
Detta gör att en flödesväg öppnas vid hamn A1 genom kontrollland (9) på kontrollspolen (2) till tanken. Tillräcklig vätska flyter sedan till tanken för att förhindra ytterligare tryckökning. Springkammaren (7) dräneras alltid till tanken externt via borrning (6) till port T (y).
En tryckmätningsanslutning (8) tillåter sekundärtrycket vid ventilen att övervakas.
Det är bara möjligt att passa en kontrollventil för fritt flöde i portar A1 till A i version 'DA'
Modeller 'DP' och 'DB'
I modellen 'DP' reduceras trycket i port P1. Kontrolltrycket och pilotoljan tas internt från Port P1.
I modellen 'DB' reduceras trycket i port P1, och pilotoljan som tas från port B.
Uppmärksamhet!
I modell DB måste det säkerställas att trycket i port B inte är högre än det inställda trycket när riktningsventilen är i läge P till A. Annars kommer trycket i port A att reduceras.
