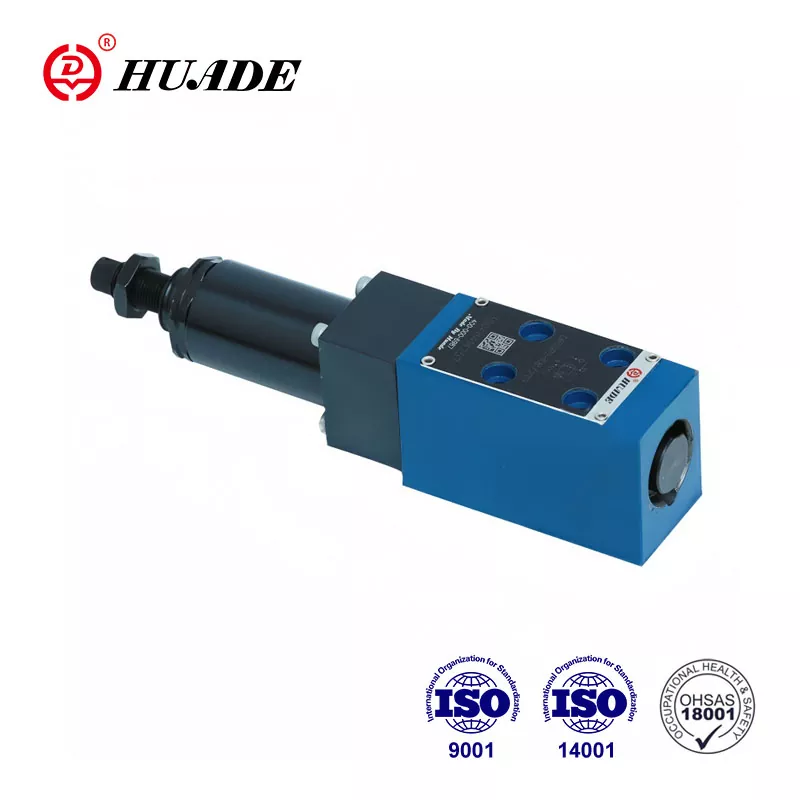

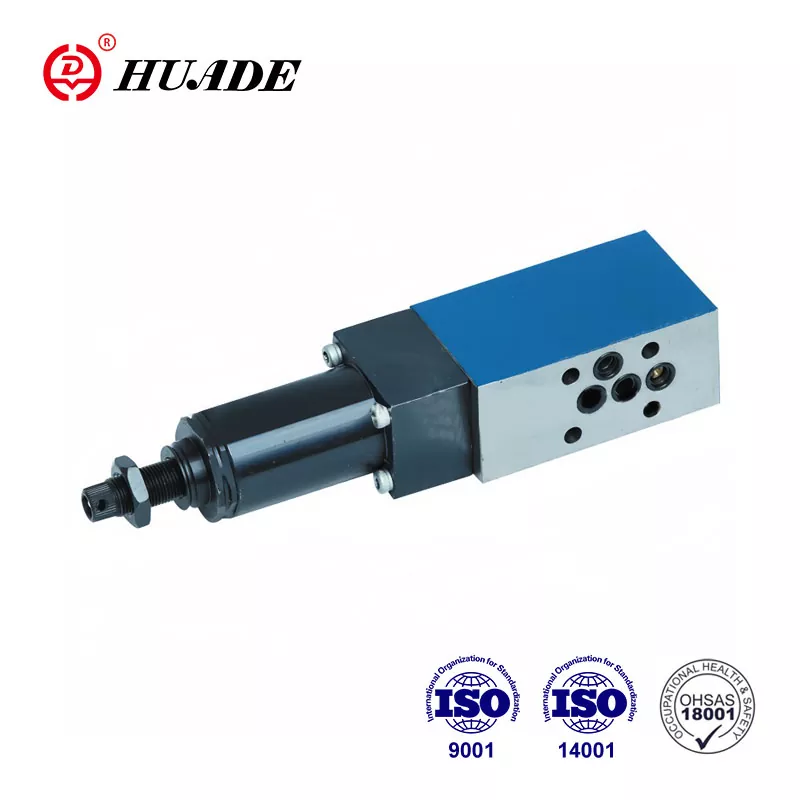

Tryckreducerande ventil dr 5 dp används för att styra trycket i det hydrauliska systemet. På grund av introduktion av Rexroth -teknik kan Huade® DR 5 DP -seriets tryckreducerande ventiler ersätta samma typ av rexroth. Huade Hydraulic har ett strikt testsystem för att säkerställa de höga kvaliteten på sina produkter. Serien av tryckkontrollventiler används ofta i marint hydraulsystem.
|
Max.Operationstryck (Port P) (MPA) |
upp till 31,5 |
|
Max. Sekundärtryck (Port A) (MPA) |
upp till 21,0; utan återgångsventil upp till 31,5 |
|
Max.back -tryck (portar t (y)) (MPA) |
upp till 6,0 |
|
Max.flow (l/min) |
upp till 15 |
|
Tryckvätska mineralolja |
Mineralolja (för NBR -tätning) eller fosfatester (för FPM -tätning) |
|
Viskositetsintervall (mm ²/s) |
10 ~ 800 |
|
Tryckvätsketemperaturområde (℃) |
-30 till +80 |
|
Grad av förorening (UM) |
Maximal tillåten grad av förorening av vätskan är till NAS 1638 klass 9. |
|
Vikt (kg) |
ca.1.0 |
Drag:
▶ Undermontering
▶ 5 tryckbetyg
▶ 4 justeringselement
. Rotsknapp
. Ställ skruv med hexagon och skyddslock,
. Låsbar roterande knopp med skala
. Rotationsknapp med skala
▶ Kontrollera ventilen, valfritt
▶ Portingmönster till DIN 24 340, form D, ISO 5781 och CETOP - RP 121H
Ansökan:
Tryckreducerande ventil DR 5 dp används för att minska systemtrycket.
Ventiltypen DR5 DP är en 3-vägs direktdriven tryckreducerande ventil med en tryckavlastningsfunktion på sekundärsidan.
Det sekundära trycket ställs in av tryckjusteringselementet (4). I vila är ventilen normalt öppen och tryckvätskan kan strömma obehindrat från port P till port A. Trycket i port A är samtidigt, via kontrolllinjen (6), närvarande vid spoolområdet mittemot kompressionsfjädern (3). När trycket i hamn A överskrider trycknivån inställd vid kompressionsfjädern (3), rör sig kontrollspolen (2) in i kontrollpositionen och håller det inställda trycket i hamnen en konstant.
Kontroll- och pilotoljan är hämtad från hamn A via kontrolllinjen (6).
Om trycket i hamn A fortfarande ökar på grund av yttre krafter på ställdonet, rör sig kontrollspolen (2) ännu längre mot kompressionsfjädern (3).
Detta gör att en flödesväg öppnas vid hamn A via kontrollland (8) på kontrollspolen (2) till tanken. Tillräcklig tryckvätska flyter sedan till tanken för att förhindra ytterligare tryckökning.
Vårkammaren dräneras alltid till tanken externt via port t (y).
För fritt returflöde från port A till port P kan en valfri kontrollventil (5) monteras.
Struktur av Dr 5 dp 3 10b
Symboler av Dr 5 DP
