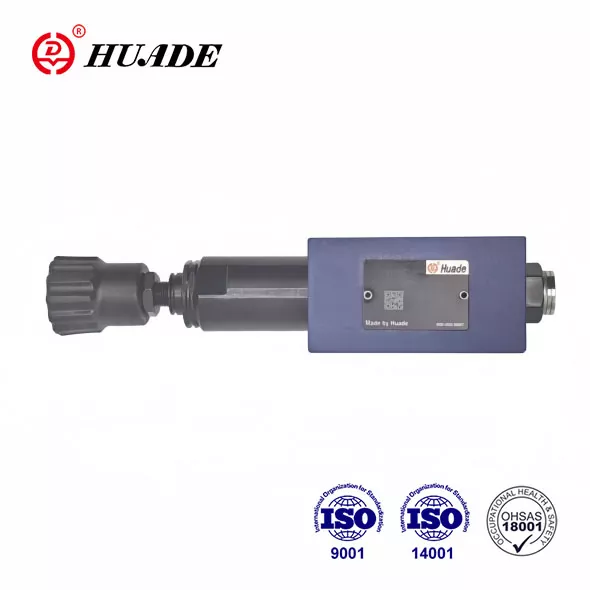

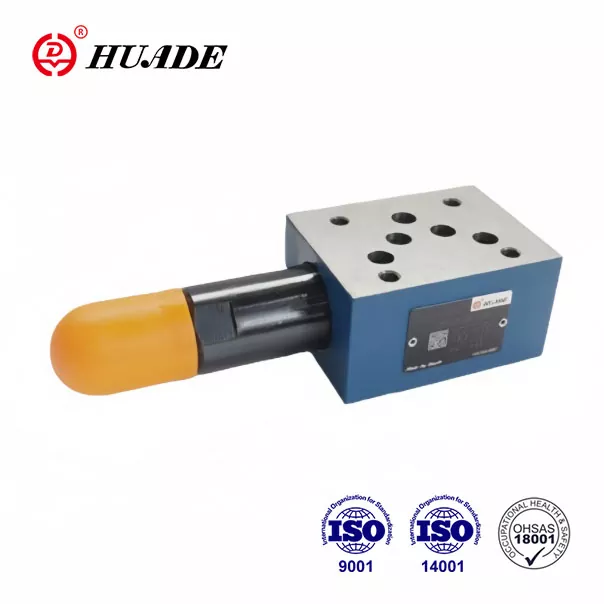

Tryckreducerande ventil ZDR 10 D

Huade® -tryckreducerande ventiler ZDR 10 D används för att minska trycket från olika hydrauliska system. De har helt följt de internationella standarderna. Huade Hydraulic har introducerat den avancerade tekniken från Rexroth på grund av två långsiktiga samarbeten från 1979. Huade Hydraulic utnyttjar inhemska resurser för att kontrollera kostnaderna för att tillhandahålla hydrauliska produkter till ett rimligt pris.

Produktparameter för tryckreducerande ventil ZDR 10 D

Produktfunktion och applicering av tryckreducerande ventil ZDR 10 D

Drag:

▶ Sandwich Plate Design

▶ Tryckminskning i portar A, B eller P

▶ 4 justeringselement

. Rotsknapp

. Hex. huvudskruv med skyddslock

. Låsbar roterande knopp med skala

. Rotationsknapp med skala

▶ 4 tryckbetyg

▶ Valfri kontrollventil

▶ Portingmönster till DIN 24 340, form A, ISO 4401 och CETOP - RP 121H

Ansökan:

Ventiltyp ZDR 10 D används för att minska systemtrycket.

1. Avsnitt och symbol för tryckreducerande ventil ZDR 10 D

Tryckreducerande ventiltyp ZDR 10 D .. är en 3-vägs direktstyrd ventil av smörgåsplattdesign med en tryckavlastningsfunktion på sekundärsidan.

Tryckreducerande ventil består i princip av huset (1), styrspolen (2), en kompressionsfjäder (3) och justeringen (4) såväl som en valfri kontrollventil.

Det sekundära trycket ställs in av tryckjusteringselementet (4).

'Da' modell

I vila är ventilen normalt öppen och vätska kan flyta obehindrat från port A1 till Port A2. Trycket i port A2 är samtidigt via kontrolllinjen (5) närvarande vid spolområdet mittemot kompressionsfjädern (3). När trycket i Port A2 exploerar trycknivån som är inställd vid kompressionsfjädern (3), rör sig kontrollspolen (2) in i kontrollpositionen mot kompressionsfjädern (3) och håller det inställda trycket i port A2 -konstanten.

Kontrolltrycket och pilotoljan tas från port A2 via kontrolllinjen (5).

Om trycket i hamn A2 stiger ytterligare på grund av yttre krafter, flyttas kontrollspolen (2) ännu längre mot kompressionsfjädern (3).

Detta gör att en flödesväg öppnas vid Port A2 via kontrollland (5) på kontrollspolen (2) och bostäder (1) till tanken (port TB). Tillräcklig vätska flyter sedan till tanken för att förhindra ytterligare tryckökning.

Vårkammaren (7) dräneras alltid till tanken externt via Port TA.

En tryckmätningsanslutning (8) tillåter sekundärtrycket vid ventilen att övervakas.

Det är bara möjligt att anpassa en kontrollventil för fritt flöde i portar A2 till A1 i versionen 'DA'.

Modeller 'DP' och 'DB'

I modellen 'DP' reduceras trycket i port P1. Kontrolltrycket och pilotoljan tas internt från Port P1.

I modellen 'DB' reduceras trycket i port P1, och pilotoljan som tas från port B.

Uppmärksamhet!

När riktningsventilen är i omkopplad position P till A, får tryck i port B inte överstiga det inställda sekundärtrycket. Annars kommer trycket i hamn A att reduceras.

Om den används utan en riktningsventil måste TA och TB vara sammankopplade (t.ex. på täckplattan).

Struktur av ZDR 10 DA1-50B/... YM

Symboler av ZDR 10 DP ...- 50B
