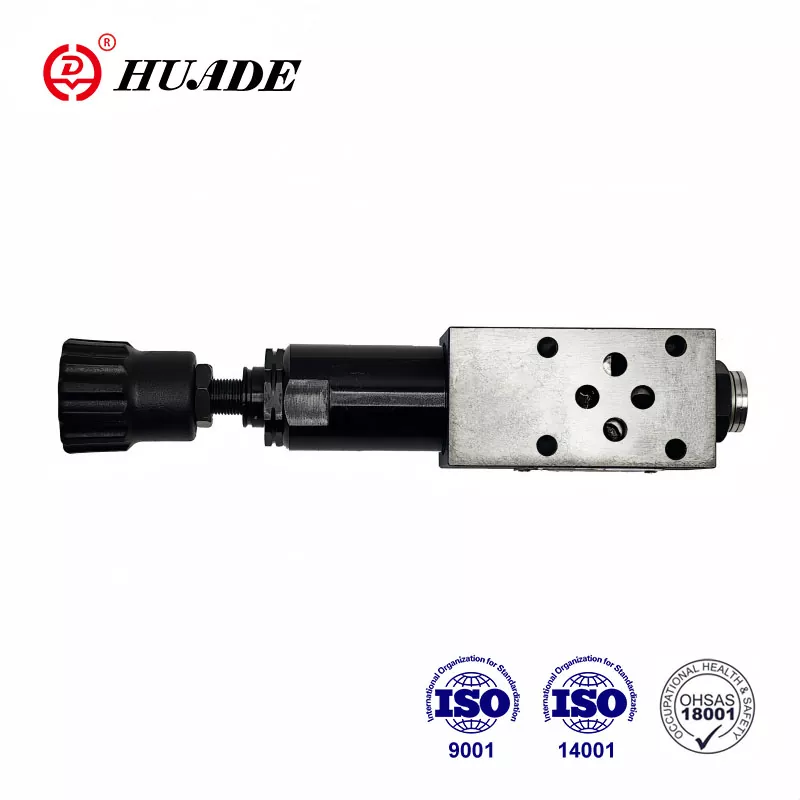

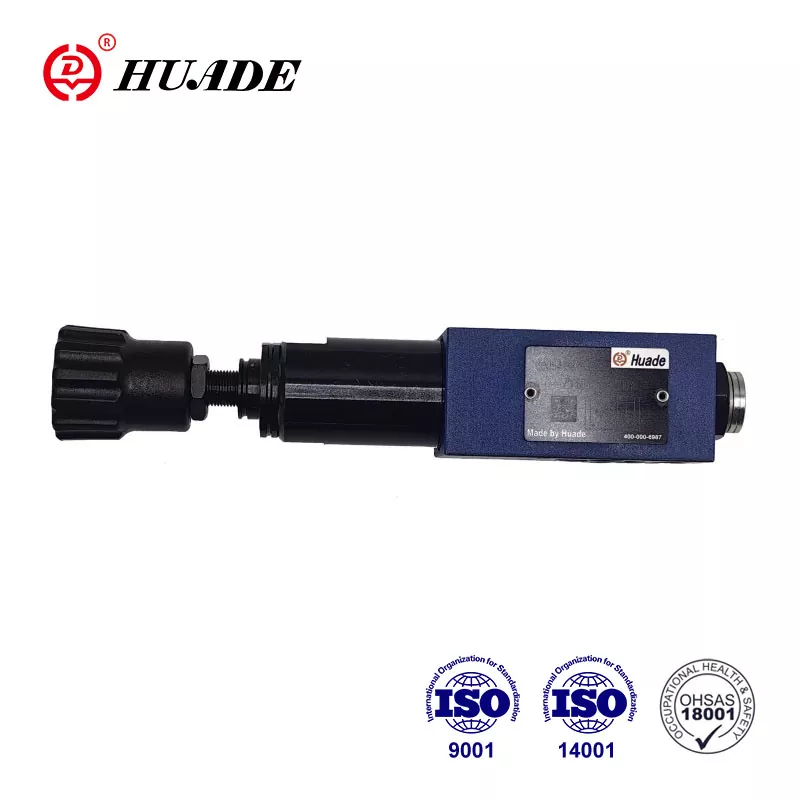

Huade® -tryckreducerande ventiler har alltid kommit till de internationella standarderna. Huade hydrauliska utnyttjar rikliga inhemska resurser fullt ut för att kontrollera kostnaderna för att tillhandahålla hydrauliska produkter till ett rimligt pris. Tryckreducerande ventil ZDR 6 DP0 kan användas för att minska trycket på hydrauliska system.
|
Tryckvätska |
Mineralolja (för NBR -tätning) eller fosfatester (för FPM -tätning) |
|
Tryckvätsketemperaturområde (℃) |
-30 till +80 |
|
Viskositetsintervall (mm ²/s) |
10 ~ 800 |
|
Grad av vätskekontaminering |
Rekommendera ett filter med en minsta retentionshastighet av β10> 75 |
|
Max. Driftstryckport P (MPA) |
upp till 30 |
|
Sekundärtryck (utgång) (MPA) |
upp till 4 |
|
Backtrycksportar t (y) (MPA) |
upp till 16 |
|
Max.flow (l/min) |
upp till 7 |
Drag:
▶ Sandwich Plate Design
Ansökan:
Ventiltyp ZDR 6 DPO används för att minska systemtrycket.
Tryckreducerande ventiler Typ ZDR 6 DPO ... 40B/40YM är tryckreducerande ventiler för smörgåsplattdesign. Den består i princip ventil av hus (1), kontrollspolen (2), en kompressionsfjäder sittplatser (3) och en kompressionsfjäder (4).
I vila är ventilen normalt öppen och vätska kan flyta obehindrat från port P till port P1. Trycket i port P1 är samtidigt närvarande i spolområdet mittemot kompressionsfjädern (4). När trycket i port P1 överskrider trycknivån som ställts in vid
Komprimeringsfjäder (4) Kontrollspolen (2) flyttar in i kontrollpositionen mot kompressionsfjädern (4) och håller det inställda trycket i port P1 -konstanten.
Om trycket i Port P1 stiger ytterligare på grund av yttre krafter, flyttas kontrollspolen (2) ännu längre mot kompressionsfjädern (4).
Tillräcklig vätska flyter sedan till tanken för att förhindra ytterligare tryckökning. Vårkammaren dräneras alltid till tanken externt via borrning till port t (y).
Struktur av ZDR 6 DPO ...- 40B
Symboler av ZDR 6 DPO ...- 40B
