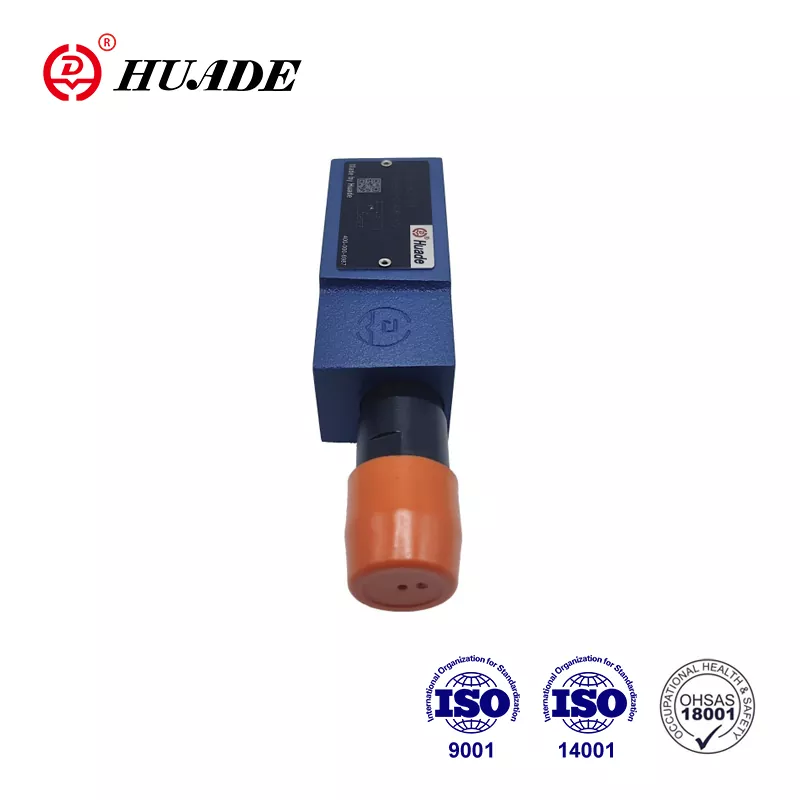

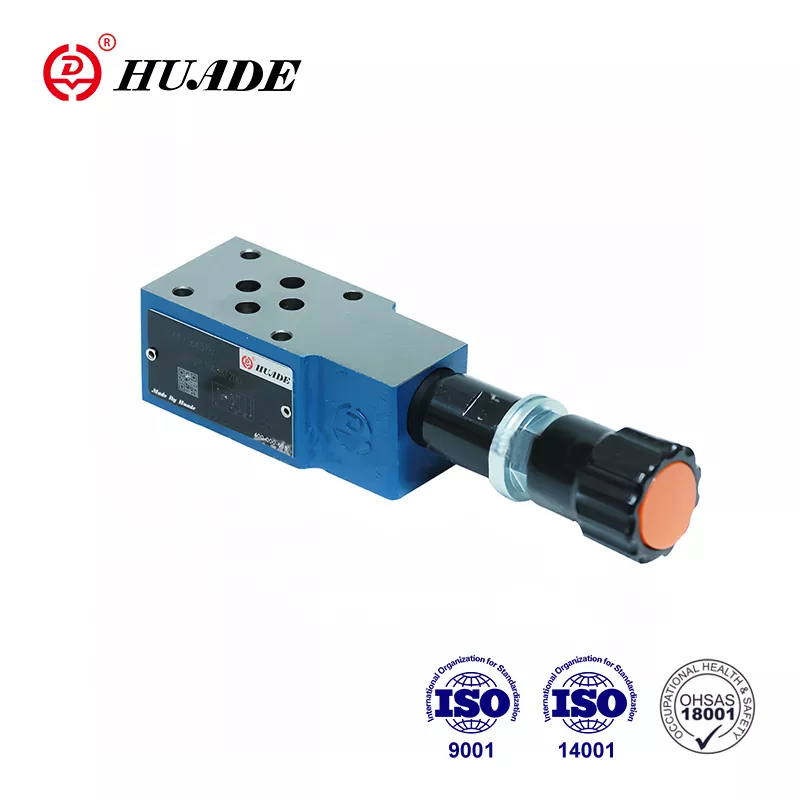

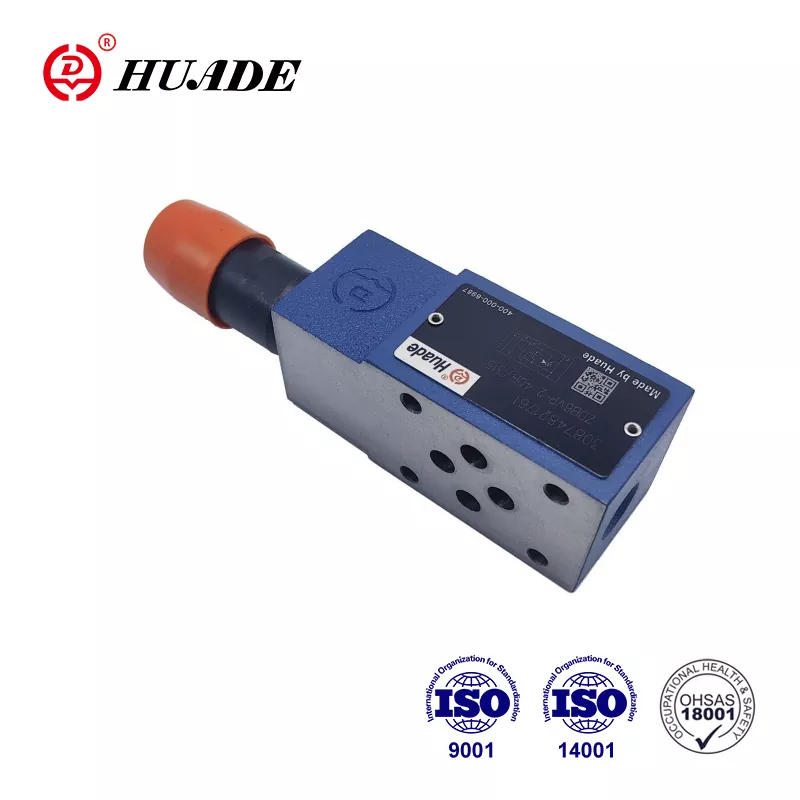

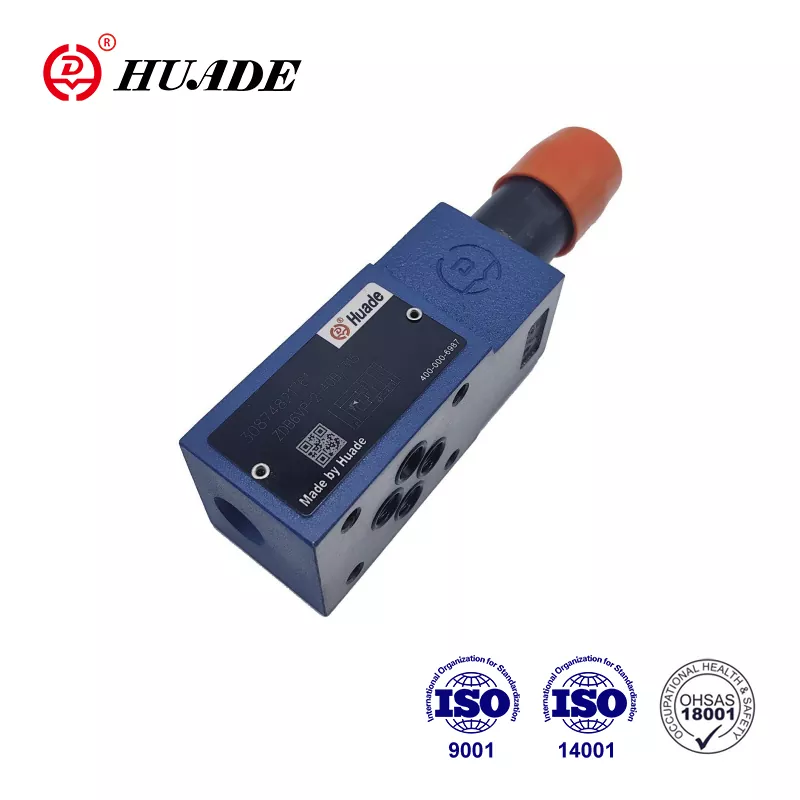

Övertrycksventil Z2DB 6

Sedan starten 1979 har Huade Hydraulic nu vuxit till en betydande produktion. Övertrycksventil Z2DB 6 har ett relativt lägre pris jämfört med andra internationellt kända märken. Fabriken ägnar mer uppmärksamhet åt funktionalitet och kostnadseffektivitet. För att tillhandahålla billigare produkter, fabriken gör full av inhemska resurser. Samtidigt har man, för att säkerställa kvaliteten, introducerat mer än 750 avancerad produktionsutrustning från hela världen. Fabriken har klarat ISO9001, ISO14001 och OH SAS18001. Jämfört med andra liknande hydraulventiler är Huade® tryckavlastningsventiler mer avancerade i teknik och mer hållbara i denna industri. De används ofta i militärindustrin på grund av pålitlig kvalitet och stabil prestanda.

Produktparameter för övertrycksventil Z2DB 6

Produktfunktion och tillämpning av tryckavlastningsventil Z2DB 6

Drag:

▶ Sandwichplåtsventil

▶ 4 tryckområden

▶ 5 kretsalternativ

▶ Med en eller två tryckavlastningspatroner

▶ 4 justeringselement.

·Vridknapp

·Sleeve med sexkant och skyddskåpa

·Låsbar vred med våg

·Låsbar vridknapp

Ansökan:

Huvudfunktionen för övertrycksventil Z2DB 6 är att begränsa trycket i ett hydraulsystem.

Sektion och symboler för övertrycksventil ZDB 6

Övertrycksventiler av typerna ZDB och Z2DB är pilotmanövrerade och är av sandwich-plåtdesign.

De består huvudsakligen av huset (7), tillsammans med en eller två tryckavlastningsventilpatroner.

Systemtrycket ställs in med hjälp av inställningselementet (4).

I vila är ventilen stängd. Trycket i port A påverkar spolen (1). Samtidigt passerar trycket genom öppningen (2) till den fjäderbelastade sidan av spolen (1) och via öppningen (3) till styrventilen (6). Om trycket i port A stiger över det värde som ställts in på fjädern (5), öppnas pilotventilen (6). Vätska kan nu strömma från den fjäderbelastade sidan av spolen (1), öppningen (3) och kanalen (8) in i port T. Det resulterande tryckfallet flyttar sedan spolen (1), vilket gör att denna öppnar anslutningen A till T, medan trycket inställt på fjädern (5) bibehålls.

Pilotolja från de två fjäderkamrarna återgår externt till tanken via port T.

Symbol för Z2DB 6

Varsel

1. Vätskan måste filtreras. Minsta filterfinhet är 20 ㎛.

2. Tanken måste vara tät och ett luftfilter måste installeras vid luftingången.

3. Produkter utan underplåt när de lämnar fabriken, om det behövs, beställ speciellt.

4. Ventilfästskruvar måste ha hög intensitetsnivå (klass 10.9). Vänligen välj och använd dem enligt parametern som anges i exempelboken.

5. Ytjämnhet som är kopplad till ventilen krävs Ytjämnhet är 0,8.

6. Ytfinish på passande del krävs till 0,01/100 mm.
