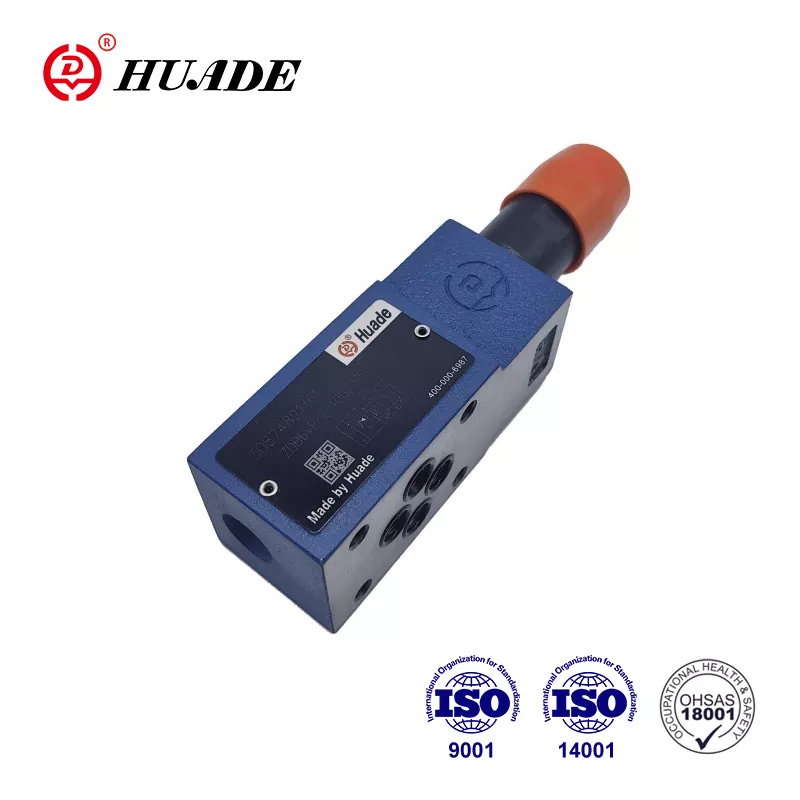

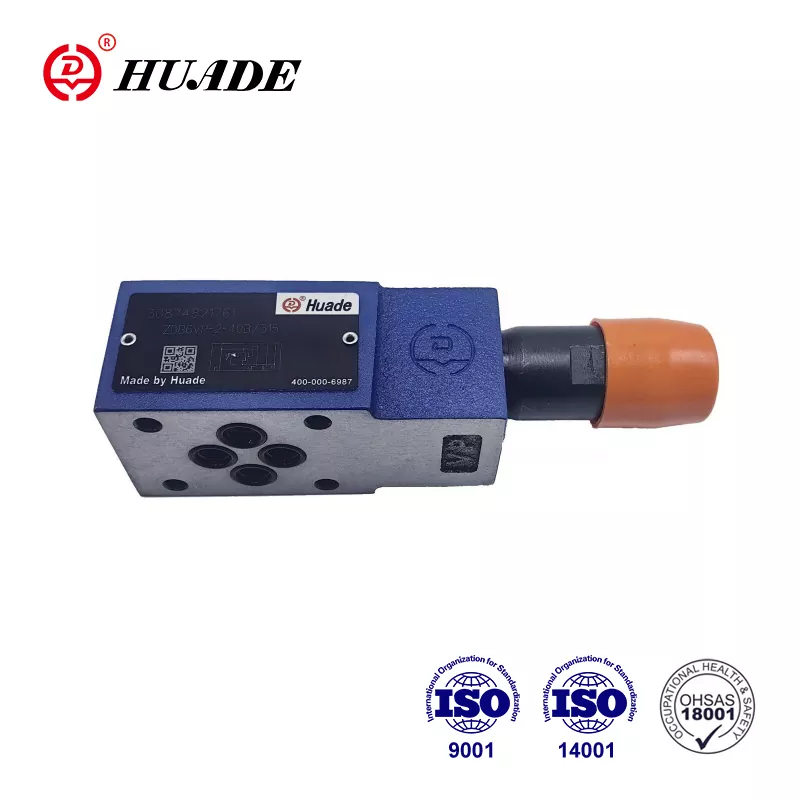

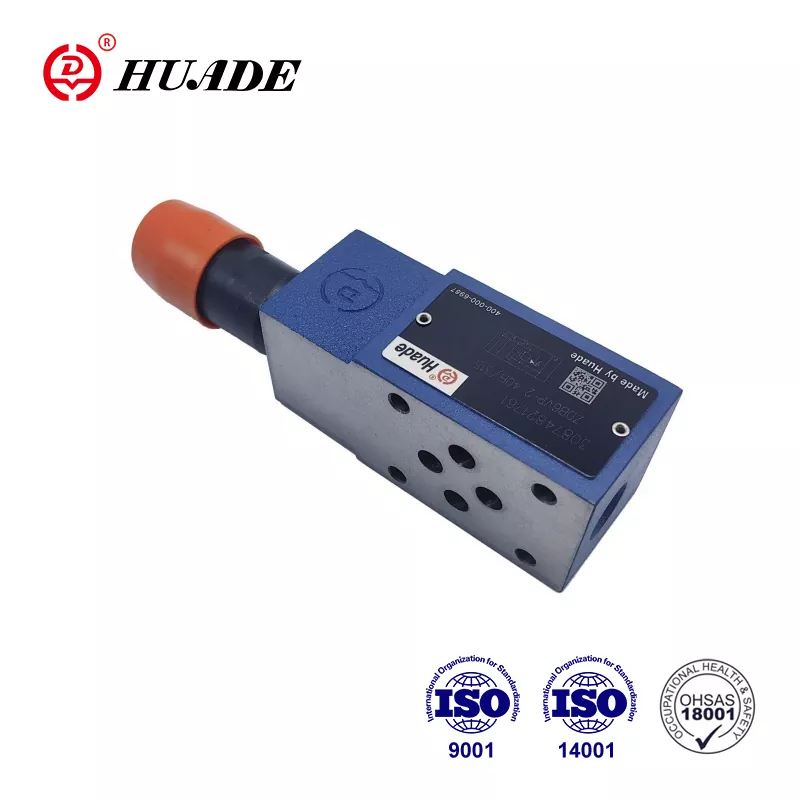

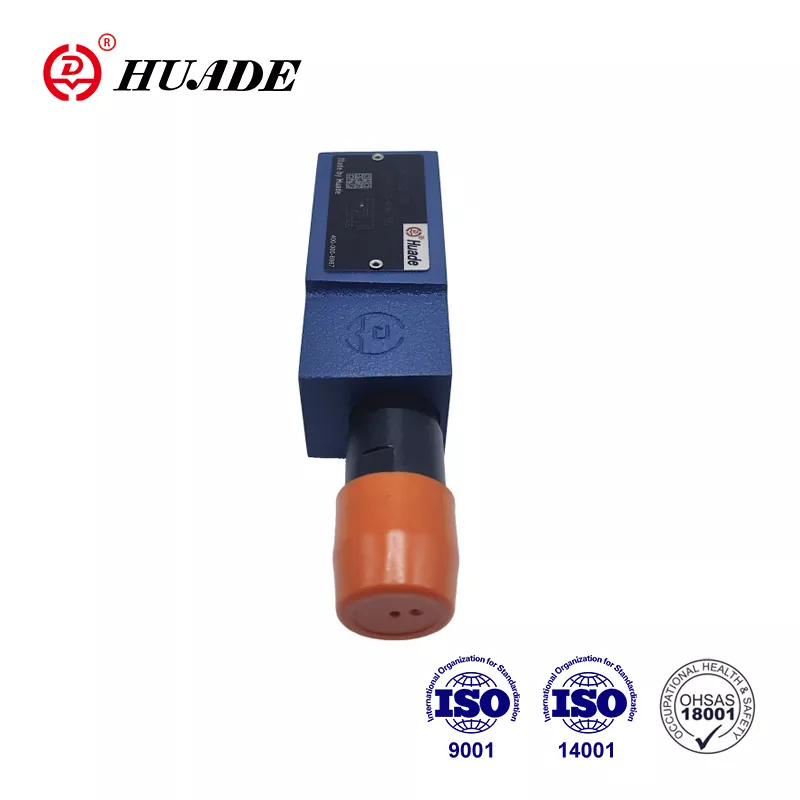

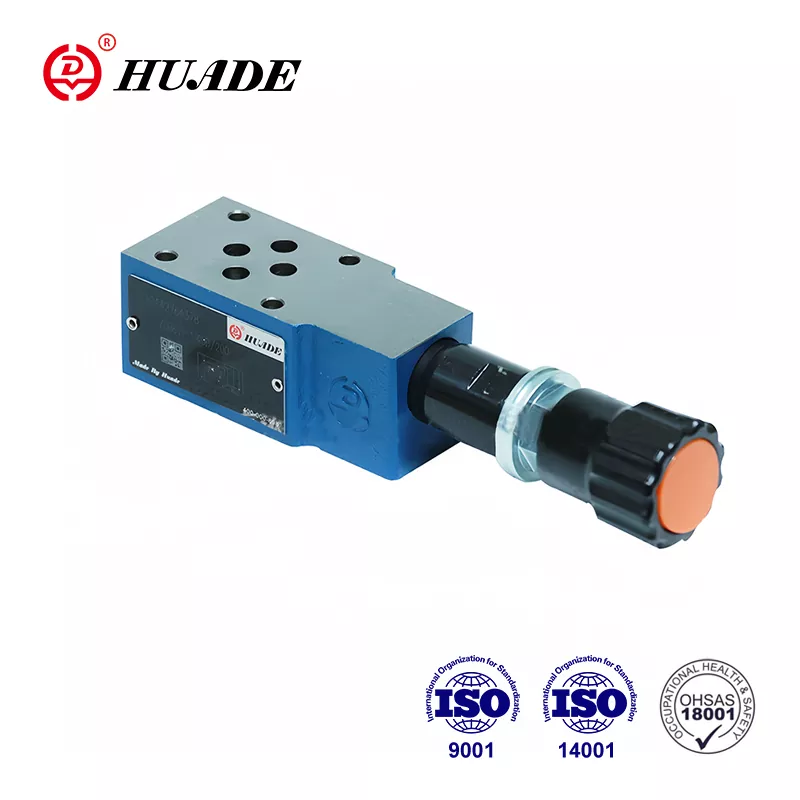

Tryckavlastningsventil ZDB 6 kan ersätta de produkter som erbjuds av Rexroth®. Faktum är att Huade Hydraulic har haft två långtidssamarbete med Rexroth. Detta samarbete gör det möjligt för Huade® -tryckventiler att nå samma nivå som Rexroth -produkter när det gäller prestanda, kvalitet och kompatibilitet. Fabriken har passerat ISO9001, ISO14001 och OH SAS18001. Fabriksfabriken har en stor produktionsskala, som effektivt kan kontrollera kostnaderna och ge kunderna kostnadseffektiva och praktiska hydrauliska tryckventiler. På grund av dess pålitliga och stabila prestanda används Huade® Hydraulic -produkter i stor utsträckning inom militär- och marinindustrin.
Produktparameter för tryckavlastningsventil ZDB 6
Tryckvätska
Mineralolja (för NBR -tätning) eller fosfatester (för FPM -tätning)
Tryckvätska - Temperaturområde (℃)
-30 ~+80
Viskositetsintervall (mm/s)
10 ~ 800
Grad av vätskekontaminering
Maximal tillåten grad av förorening av Vätska är till NAS 1638, klass 9. ß₁₀≥75
Driftstryck, Max. (MPA)
upp till 31,5
Tryckjusterbar, max. Inställning (MPA)
upp till 5 、 till 10 、 till 20 、 till 31,5
Flöde, max. (L/min)
upp till 60
Vikt
Typ ZDB 6 (kg)
ca.1
Typ Z2DB 6 (kg)
ca. 1.2
Produktfunktion och applicering av tryckavlastningsventil ZDB 6
Drag:
▶ Sandwich Plate Ventil
▶ 4 tryckintervall
▶ 5 kretsalternativ
▶ med en eller två tryckavlastningskassetter
▶ 4 Justeringselement.
· Rotary Knob
· Ärm med hexagon och skyddslock
· Låsbar rotationsknapp med skala
· Låsbar roterande knopp
Ansökan:
Tryckavlastningsventil ZDB 6 används för att begränsa trycket i ett hydraulsystem.
Funktioner, sektion och symboler för tryckavlastningsventil ZDB 6
Tryckavlastningsventiltyper ZDB och Z2DB är pilotdrivna och är av Sandwich Plate Design.
De består i princip av huset (7), tillsammans med en eller två tryckavlastningsventilkassetter.
Systemtrycket ställs in med hjälp av justeringselement (4).
I vila är ventilen stängd. Tryck i hamn A verkar på spolen (1). Samtidigt passerar trycket genom öppningen (2) på vårbelastade sidan av spolen (1) och via öppning (3) till pilotpoppen (6). Om trycket i hamn A stiger över värdet som ställs in på våren (5) öppnar pilotpoppen (6). Vätska kan nu flyta från fjäderbelastade sidan av spolen (1), öppning (3) och kanal (8) till port T. Det resulterande tryckfallet rör sig sedan spolen (1), vilket får detta att öppna anslutningen A till T, medan trycket som ställs in vid våren (5) bibehålls.
Pilotolja från de två vårkamrarna återgår externt till tanken via Port T.
Struktur och symboler för tryckavlastningsventil ZDB 6
Varsel
1. Vätskan måste filtreras. Minsta filterfinens är 20 ㎛.
2. Tanken måste tätas och ett luftfilter måste installeras vid luftingången.
3.Produkter utan underplattor när du lämnar fabriken, om du behöver dem, beställa speciellt.
4.Valverfästningsskruvar måste vara högintensivnivå (klass 10.9). Välj och använd dem enligt parametern som anges i provboken.
5. Gruckan på ytan kopplad till ventilen krävs ytråhet är 0,8.
6. Ytfinish på parningstycket krävs till 0,01/100mm.
