Övertrycksventil DBD

Beijing Huade Hydraulic Industrial Group är ett välkänt statsägt företag som specialiserat sig på design, tillverkning och service av hydrauliska produkter och utrustning. DBWT avlastningsventil kan ersätta produkterna som erbjuds av Rexroth®. Fabriken har klarat ISO9001, ISO14001 och OH SAS18001. Huade Hydraulic har ett bra inspektionssystem för att säkerställa den höga kvaliteten på hydrauliska ventiler. Fabriken driver mer än 750 stycken avancerad produktionsutrustning importerad från hela världen. Varje tryckventil kommer att packas i vattentäta plastpåsar och standardkartonger, med märken mot förfalskning. Huade® hydrauliska produkter används i stor utsträckning inom militärindustrin för att främja moderniseringen av försvarsutrustning.

Produktparameter för övertrycksventil DBD

Produktfunktion och tillämpning av tryckavlastningsventil DBD

Drag:

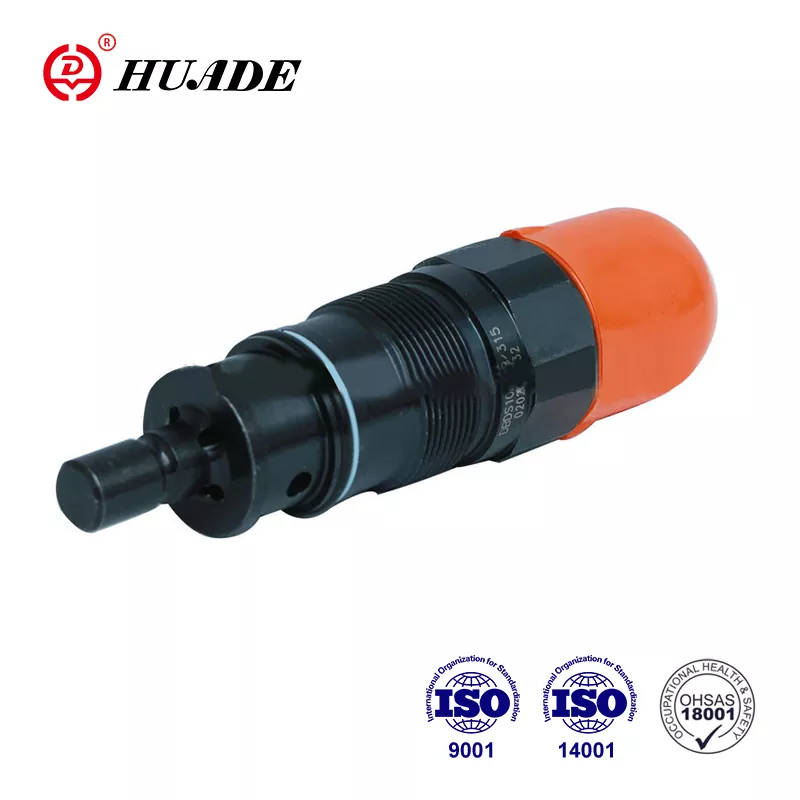

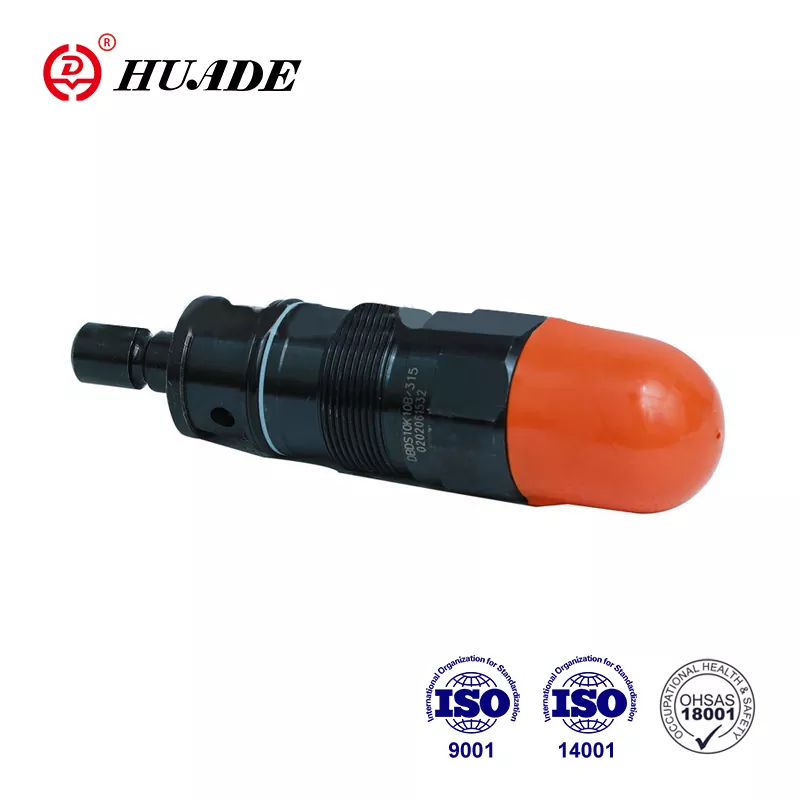

▶ Som patronventil

▶ För gängade anslutningar

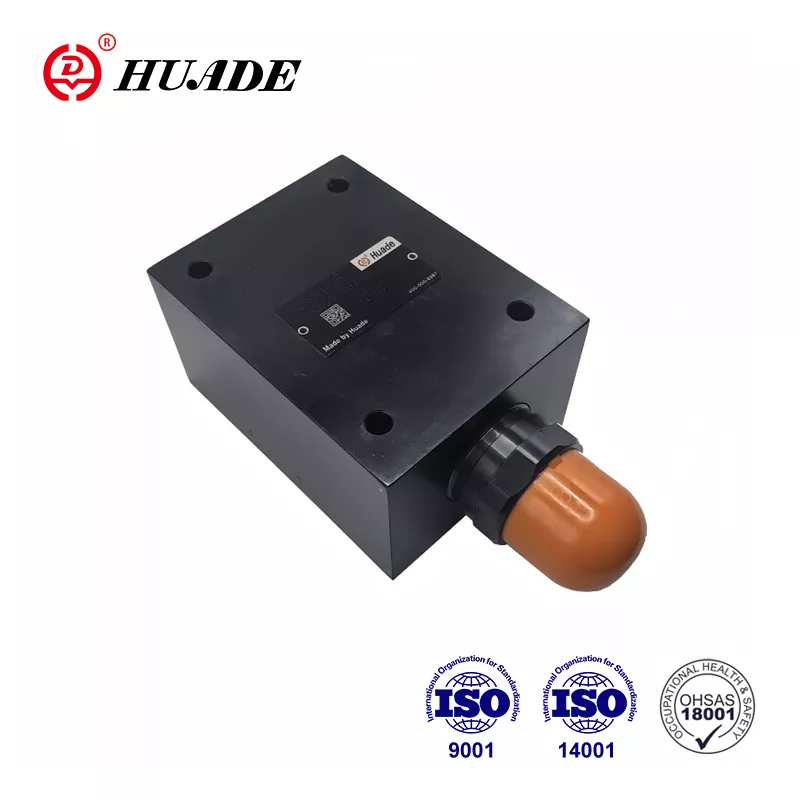

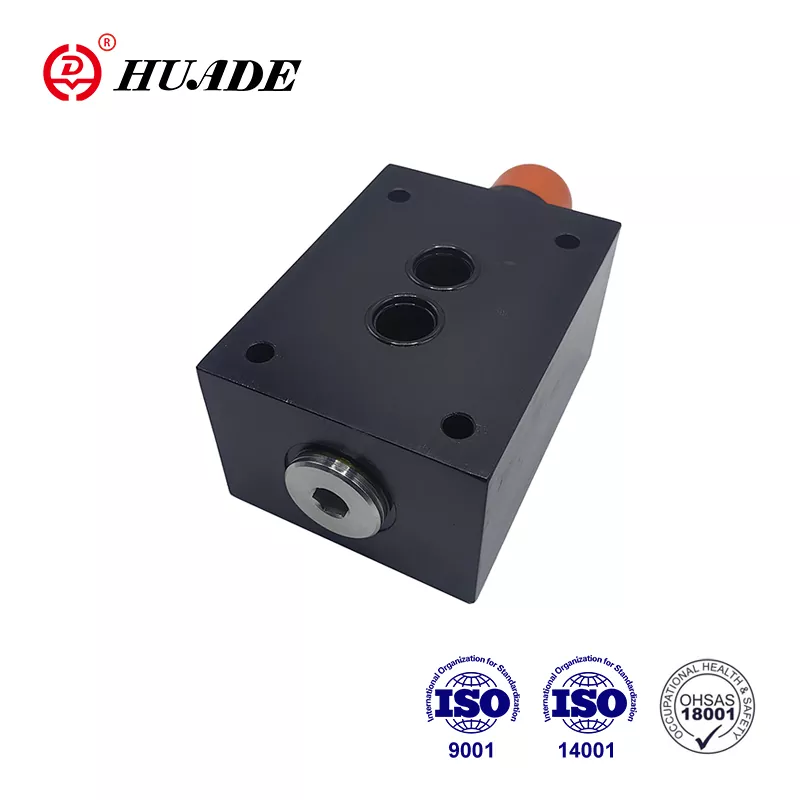

▶ för montering av underplåt

▶ 3 tryckjusteringselement, valfritt:

·Vridknapp

·.Hex. huvudskruv med skyddskåpa

·Låsbar vred med våg

Ansökan:

Funktioner, avsnitt och symboler för övertrycksventil DBD

DBD tryckavlastningsventiler är direktmanövrerade tallriksventiler.

De används för att begränsa trycket i ett hydraulsystem.

Ventilerna består huvudsakligen av hylsa (1), fjäder (2), poppet med dämpningsspole (4) (trycksteg 2,5 till 40 MPa) eller kula (4) (trycksteg 63 MPa) och justeringselement (3). Inställningen av systemtrycket är steglöst variabel via inställningselementet (3). Fjädern (2) trycker tallriken (4) på ​​sätet. P-kanalen är ansluten till systemet. Trycket som finns i systemet appliceras på tallriksområdet (eller kulan).

Om trycket i kanal P stiger över ventilen som är inställd på fjädern (2) öppnar tallriken (4) mot fjädern (2). Nu strömmar tryckvätska från kanal P in i kanal T. Tallongens (4) slag begränsas av en stift. För att upprätthålla en bra tryckinställning över hela tryckområdet är tryckområdet uppdelat i 7 trycksteg. Ett tryck steg motsvarar en viss fjäder för ett maximalt arbetstryck som kan ställas in med den.

Struktur och symboler för övertrycksventil DBD

Symboler för DBD

Varsel

1. Vätskan måste filtreras. Minsta filterfinhet är 20 ㎛.

2. Tanken måste vara tät och ett luftfilter måste installeras vid luftingången.

3. Produkter utan underplåt när de lämnar fabriken, om det behövs, beställ speciellt.

4. Ventilfästskruvar måste ha hög intensitetsnivå (klass 10.9). Vänligen välj och använd dem enligt parametern som anges i exempelboken.

5. Ytjämnhet som är kopplad till ventilen krävs Ytjämnhet är 0,8.

6. Ytfinish på passande del krävs till 0,01/100 mm.
