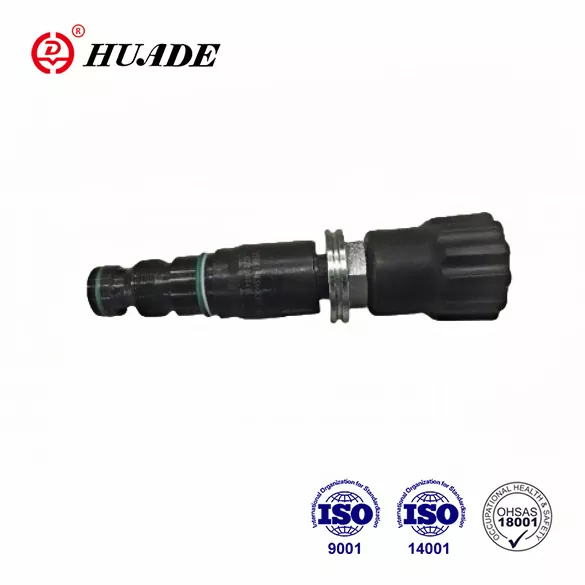

Övertrycksventiler DB.K

Genom att introducera Rexroths avancerade teknologi har Huade Hydraulic gjort betydande framsteg inom design, tillverkning av hydrauliska komponenter och integrerad utrustning. Huade® övertrycksventiler DB.K är mer hållbara jämfört med andra liknande produkter. De kan ersätta de produkter som erbjuds av Rexroth i samma serie. För att kunna tillhandahålla prisvärda produkter ägnar fabriken mer uppmärksamhet åt det praktiska samtidigt som de introducerar mer än 750 avancerad produktionsutrustning från hela världen för att säkerställa kvaliteten. Fabriken har klarat ISO9001, ISO14001 och OH SAS18001. Huade® hydrauliska tryckventiler har vunnit stort erkännande på marknaden. På grund av pålitlig kvalitet och stabil prestanda används de i stor utsträckning i olika industriella miljöer som anläggningsmaskiner och marina hydrauliska system.

Produktparameter för övertrycksventiler DB.K

Produktegenskaper och tillämpning av tryckavlastningsventiler DB.K

Drag:

▶ Patronventil

▶ 4 tryckområden

▶ 4 justeringselement

. Vridknapp

. Hylsa med sexkant och skyddskåpa

. Låsbar vred med våg

. Vridknapp med våg

Ansökan:

Övertrycksventiler typ DB..K.. är pilotmanövrerade övertrycksventiler för installation i patron. De används för att begränsa trycket i ett hydraulsystem.

Funktion, sektion och symboler för övertrycksventiler DB.K

Inställning av systemtrycket sker via justeringselement (4). I vila är ventilerna stängda. Trycket i port A påverkar spolen (1). Samtidigt förs trycket genom öppningen (2) till den fjäderbelastade sidan av spolen (1) och genom öppningen (3) till pilottallriken (6). Om trycket

i port Uppstår över värdet inställt vid fjäder (5), öppnas pilotventilen (6). Vätska kan nu strömma från den fjäderbelastade sidan av spolen (1), öppningen (3) och kanalen (8) in i port Y. Det resulterande tryckfallet flyttar spolen (1) vilket gör att denna öppnar anslutningen från A till B, medan trycket inställt på fjädern (5) bibehålls.

Pilotoljeretur från de två fjäderkamrarna tas externt via port Y.

struktur av DB 10 K2-40B

Symbol

Varsel

1. Vätskan måste filtreras. Minsta filterfinhet är 20 ㎛.

2. Tanken måste vara tät och ett luftfilter måste installeras vid luftingången.

3. Produkter utan underplåt när de lämnar fabriken, om det behövs, beställ speciellt.

4. Ventilfästskruvar måste ha hög intensitetsnivå (klass 10.9). Vänligen välj och använd dem enligt parametern som anges i exempelboken.

5. Ytjämnhet som är kopplad till ventilen krävs Ytjämnhet är 0,8.

6. Ytfinish på passande del krävs till 0,01/100 mm.
