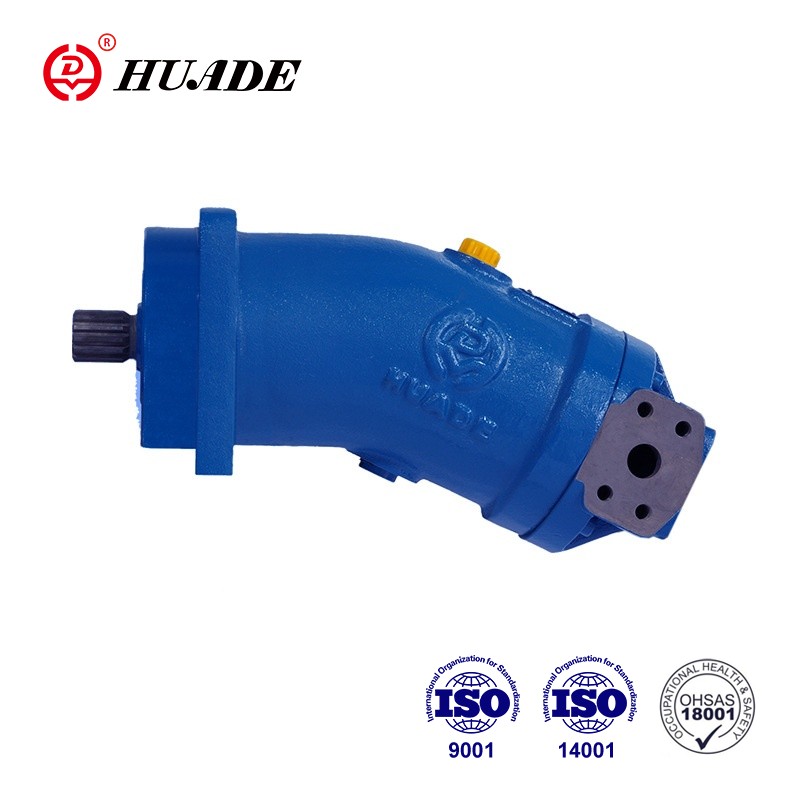

Axial kolvfasta motor A2FE -serie 6

A2FE Series 6 kolvfast förskjutningsmotor spelar en viktig roll i industrimaskiner. På grund av dess höga hastighet, stora vridmomentproduktion och kraft-till-vikt-förhållande, liksom hög total effektivitet, är det ett idealiskt val för många industriella utrustning. A2FE -motorens överlägsna och stabila arbetsprestanda gör den till den föredragna kraftkällan i många industriella utrustning och maskiner.

 Produktparameter för axiell kolvfast motor A2FE Series 6

■ Axeltätning ... tillåten tryckbelastning

☑ Axelförseglingens livslängd påverkas av hastigheten på den axiella kolvenheten och fallet dräneringstryck (falltrycket).

☑ Det genomsnittliga differentiella trycket på 2 bar mellan fallet och omgivningstrycket kanske inte överskrids varaktigt vid normal driftstemperatur.

☑ För ett högre differentiellt tryck med reducerad hastighet, se diagram.

Momentala tryckspikar (T <0,1 s) på upp till 10 bar är tillåtna. Axelens livslängd minskar med en ökning av frekvensen av tryckspikar.

☑ Falltrycket måste vara lika med eller högre än omgivningen

■ Flödesriktning

■ Speed Range

☑ Ingen gräns för minsta hastighet nmin. Om rörelsens enhetlighet krävs måste hastighet NMin inte vara mindre än 50 varv / minut. Se tabell över värden för maximal hastighet.

■ Långlivsbärande

☑ Storlekar 250 355

☑ För lång livslängd och användning med HF -hydraulvätskor. Identiska yttre dimensioner som motor med standardlager. Efterföljande omvandling till långlivslager är möjlig.

☑ bärande och fodral spolning via port U rekommenderas.

■ portar

Hamror	Hamn för	Diagram
A, B T	Arbetshamn Avloppshamn

Produktfunktion och applicering av axiell kolvfast motor A2FE Series 6

Drag:

Motor HD-A2FE-storlekar 28 ~ 355 serie 6

Nominellt tryck 400 bar maximalt tryck 450 bar

■ Fast plug-in-motor med axiell avsmalnande kolv roterande grupp av böjd axel

Design, för hydrostatiska enheter i öppna och stängda kretsar.

■ långtgående integration i mekanisk växellåda på grund av infälld montering

fläns som ligger i mitten av fallet (extremt rymdbesparande

konstruktion)

■ Små dimensioner, hög total effektivitet, komplett enhet, färdigmonterad och

testad, enkel att installera, ansluta helt enkelt till den mekaniska växellådan, nej

Konfigurationsspecifikationer som ska observeras vid installationen

Ansökan:

A2FE BENT-AXIS AXIAL CHOVON Fixed Displacement Motor kan användas i konstruktionsmaskiner, hydrauliska pumpstationer, borriggar, sprängmaskiner, pappersutrustning, vägmaskiner och annan utrustning för att ge stabilt och tillförlitligt kraftstöd för drift av denna utrustning.
