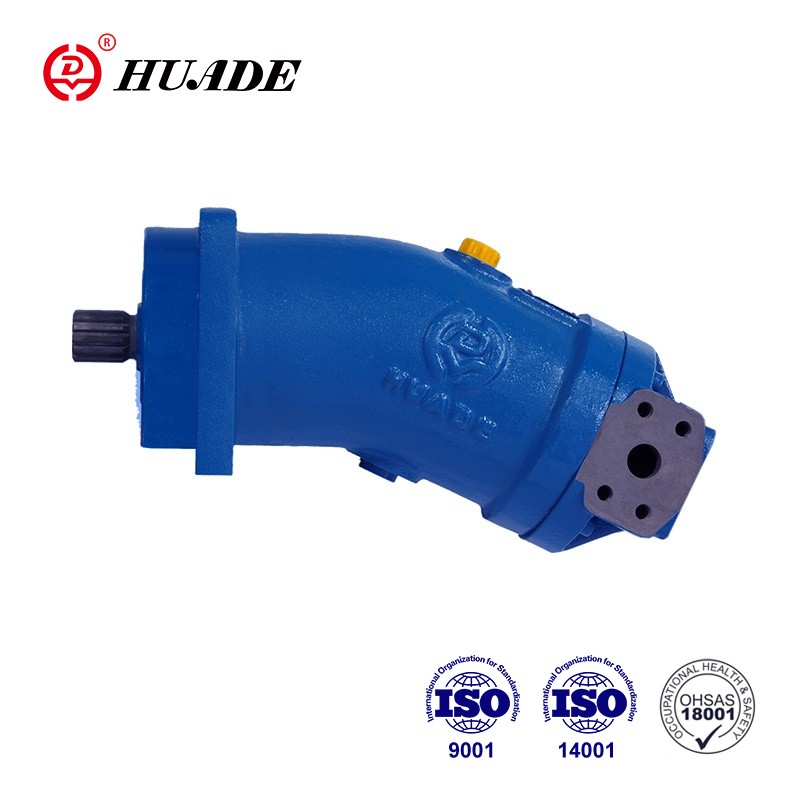

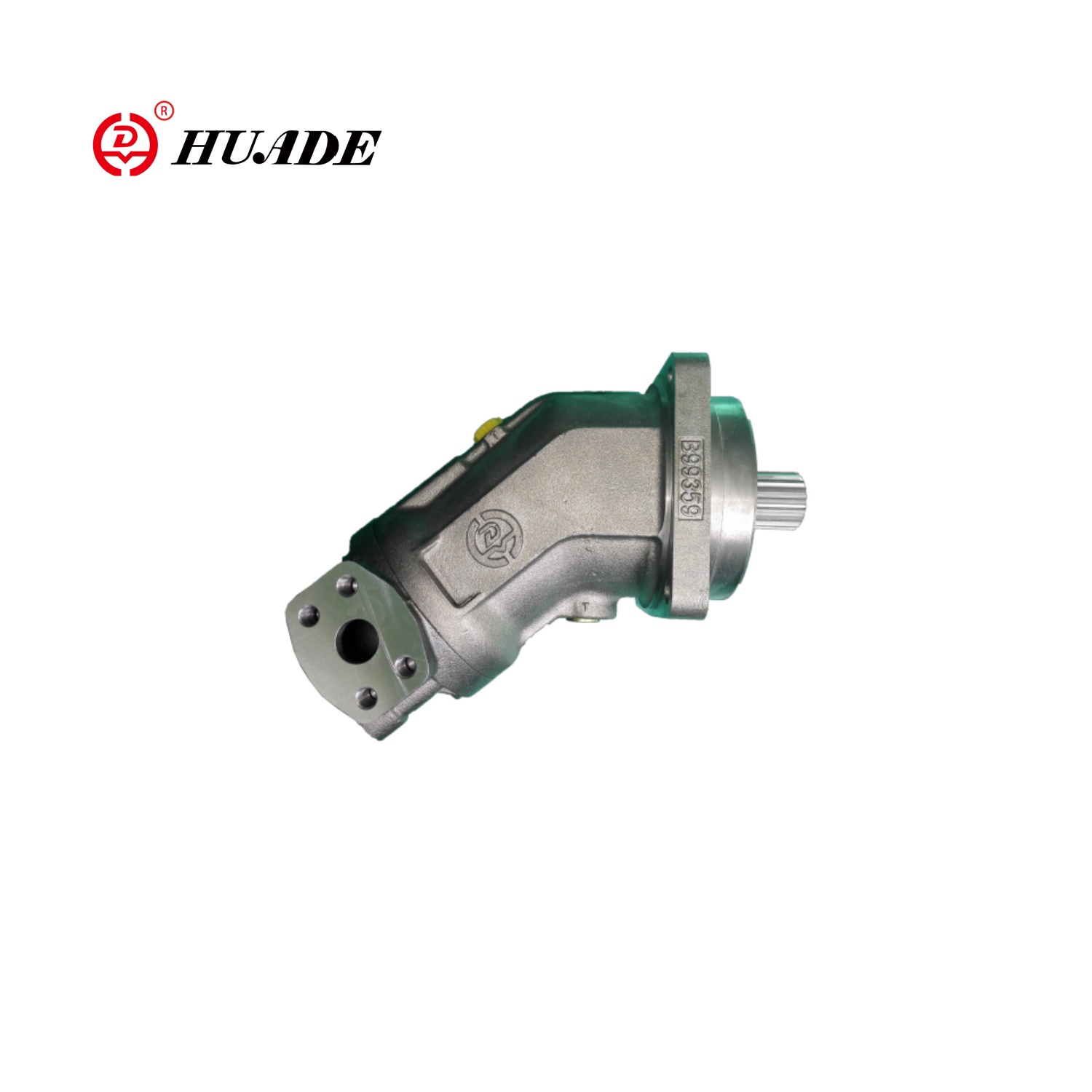

Axial kolvfixad motor A2FM

Axial kolvfast motor A2FM har extremt hög anpassningsbarhet och flexibilitet. Det är lämpligt för både öppna och stängda kretsapplikationer. Motorn har egenskaperna för kompakt design, hög total effektivitet och ekonomisk och praktisk tillämpning.

Produktparameter för axiell kolvfast motor A2FM

■ Axeltätning ... tillåten tryckbelastning

☑ Axelförseglingens livslängd påverkas av hastigheten på den axiella kolvenheten och fallet dräneringstryck (falltrycket).

☑ Det genomsnittliga differentiella trycket på 2 bar mellan fallet och omgivningstrycket kanske inte överskrids varaktigt vid normal driftstemperatur.

☑ För ett högre differentiellt tryck med reducerad hastighet, se diagram. Momentala tryckspikar (T <0,1 s) på upp till 10 bar är tillåtna. Axelens livslängd minskar med en ökning av frekvensen av tryckspikar.

☑ Falltrycket måste vara lika med eller högre än omgivningstrycket.

■ Temperaturområdet

☑ FKM -axeln kan användas för fall av avloppstemperaturer från -25 ° C till +115 ° C

☑ För appliceringsfall under -25 ° C krävs en NBR -axeltätning (tillåtet temperaturområde -40 ° C till +90 ° C). Ange NBR -axelförsegling i vanlig text vid beställning. Vänligen kontakta oss.

■ Flödesriktning

■ Speed ​​Range

☑ Ingen gräns för minsta hastighet nmin. Om rörelsens enhetlighet krävs måste hastighet NMin inte vara mindre än 50 varv / minut. Se tabell över värden för maximal hastighet.

■ Långlivsbärande

☑ Storlekar 250 ～ 500

☑ För lång livslängd och användning med HF -hydraulvätskor. Identiska yttre dimensioner som motor med standardlager. Efterföljande omvandling till långlivslager är möjlig.

☑ bärande och fodral spolning via port U rekommenderas.

■ Flushing Flow ... Rekommenderas

Hamror	Hamn för	Diagram
A, B T	Arbetshamn Avloppshamn

Produktfunktion och applicering av axiell kolvfast motor A2FM

Drag:

Motor HD-A2FM-storlekar 5 ~ 500 serie 6

Nominellt tryck 400 bar/maximalt tryck 450 bar

▶ Fast motor med axiell avsmalnande kolv roterande grupp av böjd axeldesign, för

Hydrostatiska enheter i öppna och stängda kretsar

▶ För användning i mobila och stationära applikationer är utgångshastigheten

Beroende på pumpens flöde och motorns förskjutning.

▶ Fin examinerade storlekar tillåter långtgående anpassning till drivfodralet

▶ Hög effektdensitet, små dimensioner, hög total effektivitet, bra startegenskaper, ekonomisk design, ett stycke avsmalnande kolv med kolvringar för tätning.

Ansökan:

A2FM Axis Axial kolvfast förskjutningsmotor används i stor utsträckning i mobila maskiner och olika industriella tillfällen, såsom grävmaskiner, kranar, lastare, rullar, betongblandare och andra tunga maskiner och utrustning, samt metallurgi, gruvdrift, petroleum, kemisk industri och andra industrifält.
