När du arbetar med hydrauliska system eller vattenledningar kan valet av rätt backventil göra skillnaden mellan smidig drift och kostsamma reparationer. Den galvaniserade backventilen Typ S har blivit ett populärt val för många industriella tillämpningar, men att förstå vad som skiljer den från andra alternativ är inte alltid lätt.
Vad är en galvaniserad backventil typ S?

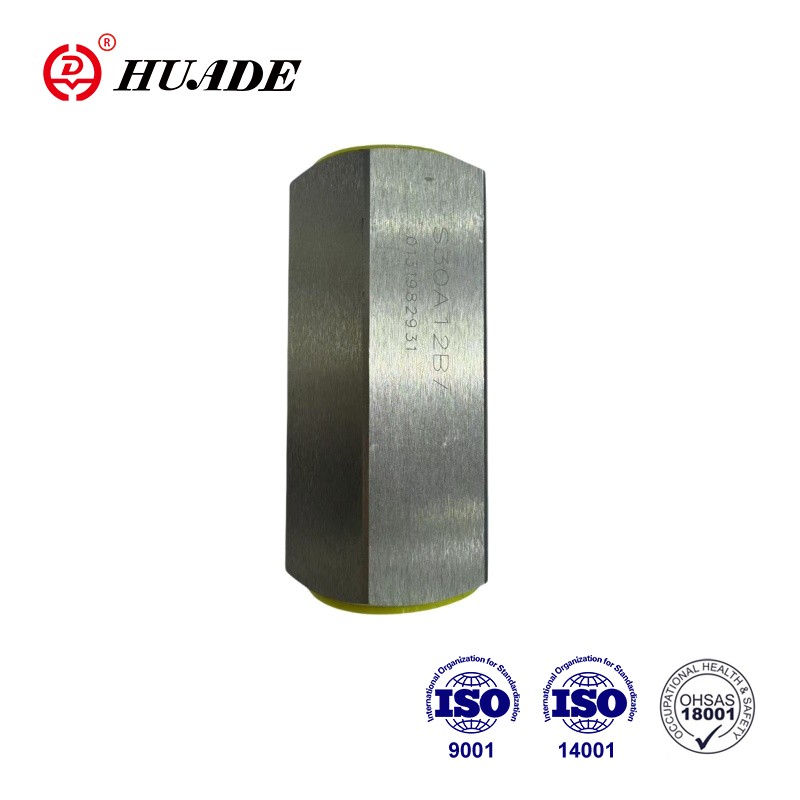

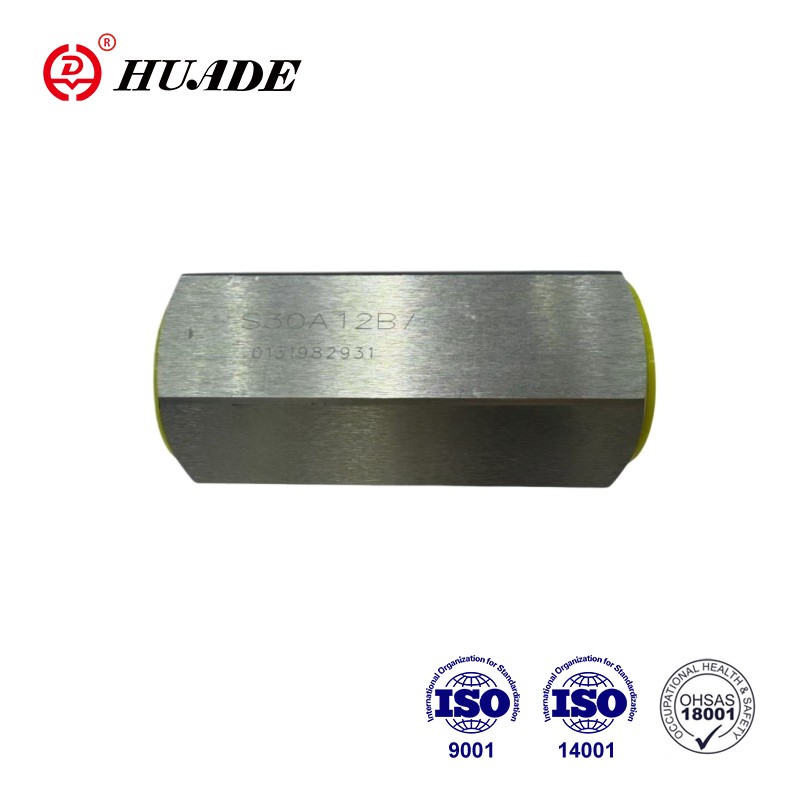

En galvaniserad backventil Typ S är en enkelriktad flödeskontrollanordning som förhindrar vätska från att strömma bakåt i ditt rörsystem. Den "galvaniserade" delen betyder att ventilhuset har en skyddande zinkbeläggning applicerad genom antingen varmförzinkning eller galvanisering. Detta zinkskikt fungerar som en sköld mot rost och korrosion, varför du ofta ser dessa ventiler i utomhusinstallationer och vattensystem.
Beteckningen "Typ S" kan betyda olika saker beroende på om du tittar på hydraulisk utrustning eller standard VVS. I hydrauliska applikationer hänvisar typ S vanligtvis till en fjäderbelastad tallriks- eller kolvkonstruktion som kan hantera tryck upp till 450 bar (cirka 6 500 psi). För rörledningsarbete kan S indikera en svängbackventil med hylssvetsanslutningar eller en specifik tillverkares serie. Denna skillnad är viktig eftersom de två designerna fungerar helt olika.
Hur fungerar Type S-mekanismen?
Den hydrauliska versionen av en galvaniserad backventil Typ S använder en fjäderbelastad kolv som glider längs en mittlinje. När vätsketrycket pressar mot kolven tillräckligt hårt, komprimerar det fjädern och öppnar ventilen. I samma ögonblick som trycket sjunker eller försöker vända, snäpper fjädern tillbaka kolven i sitt säte, vilket skapar en tät tätning. Detta sker snabbt, vilket hjälper till att förhindra vattenhammare (de där höga smällljuden du ibland hör i rören).
Rörledningen Typ S däremot har vanligtvis en skiva eller klaff som svänger på ett gångjärn. Tyngdkraften och framåtflödet trycker upp skivan och när flödet upphör faller skivan tillbaka på plats. Denna design hanterar större rörstorlekar bra och har inget emot fasta partiklar i vattnet, men den stänger långsammare än kolvtypen. Valet mellan dessa två påverkar hur din galvaniserade backventil Typ S presterar i verkliga förhållanden.
Förstå den galvaniserade beläggningen
Galvaniseringsprocessen innebär att ståldelar doppas i smält zink vid cirka 840°F. Detta skapar flera lager: ett inre zink-järnlegeringslager som binder tätt till stålet, och ett yttre rent zinklager som tar träffen från miljöexponering. När detta yttre skikt korroderar, skyddar det faktiskt stålet under genom en process som kallas offerskydd.
Varmförzinkning ger vanligtvis en beläggningstjocklek på 45 till 85 mikron, som kan hålla i över 50 år under normala atmosfäriska förhållanden. Den galvaniserade backventilen Typ S drar nytta av detta långvariga skydd, speciellt när den installeras utomhus eller i ouppvärmda byggnader. Zinkbeläggningen har dock temperaturgränser. Kontinuerlig exponering över 200°C (392°F) kommer att skada beläggningen, och över 250°C börjar zinken lossna från stålet. Detta innebär att din galvaniserade backventil Typ S fungerar bäst i system som hanterar kalla till varma vätskor, inte ånga eller högtemperaturhydraulikolja.
Specifikationer för tryck och flöde
En typisk hydraulisk galvaniserad backventil typ S kan hantera arbetstryck från 35 till 40 MPa beroende på portstorleken. Mindre storlekar (6 mm till 15 mm) kostar vanligtvis 40 MPa, medan större storlekar (20 mm till 30 mm) kan vara begränsade till 35 MPa. De maximala flödeshastigheterna sträcker sig från 15 till 300 liter per minut, vilket täcker de flesta mobila hydrauliska utrustningar och industrimaskiner.
Spricktrycket (minsta tryck som behövs för att öppna ventilen) är ett annat viktigt nummer. För de flesta Type S-konstruktioner varierar detta från 0 till 0,6 MPa. Ett lägre spricktryck innebär att ventilen öppnar lättare, vilket minskar energiförlusten i ditt system. En för låg inställning kan dock få ventilen att fladdra när flödet fluktuerar. Din galvaniserade backventil typ S bör matcha ditt systems lägsta drifttryck för att undvika detta problem.
Flödesmotståndet i typ S-designen är högre än en svängbackventil eftersom vätskan måste trycka kolven rakt upp mot fjäderspänningen. Detta skapar ett tryckfall som liknar det du skulle se i en klotventil. För högflödesapplikationer där tryckfallet har stor betydelse, kanske du vill beräkna om en Type S är rätt val eller om en svängkontroll skulle fungera bättre.
Temperaturöverväganden för galvaniserade ventiler
Temperaturintervallet för en galvaniserad backventil Typ S går vanligtvis från -20°C till 80°C för vätskan inuti. Omgivningstemperaturen bör ligga mellan -20°C och 50°C. Dessa gränser kommer från både zinkbeläggningen och tätningsmaterialen som används inuti ventilen.
När temperaturen stiger över 200°C kontinuerligt börjar zinkbeläggningen brytas ner. Korta exponeringar upp till 350°C kanske inte orsakar omedelbart fel, men upprepad cykling vid höga temperaturer kommer definitivt att förkorta ventilens livslängd. Om ditt system kör varmt vatten över 180 ° F regelbundet, bör du förmodligen titta på alternativ i rostfritt stål istället för en galvaniserad backventil Typ S.
Kalla temperaturer är generellt sett mindre problematiska för själva den galvaniserade beläggningen, men du måste se upp för isbildning i vattensystem. Ventilhuset kan spricka om vattnet inuti fryser och expanderar. Korrekt vinterisering eller användning av glykolblandningar hjälper till att förhindra detta problem i säsongsbetonade system.
Där galvaniserad backventil typ S fungerar bäst
Brandskyddssystem är en viktig applikation för galvaniserade backventiler. De UL- och FM-certifieringar som krävs för backventiler från brandkåren anger ofta galvaniserat gjutjärn eller segjärnskonstruktion. En typ S-design i dessa system förhindrar återflöde från brandsprinklerstigare och säkerställer att vatten alltid är tillgängligt när det behövs. Den galvaniserade beläggningen ger årtionden av skydd även i fuktiga ventilrum eller utomhusinstallationer.
Bevattningssystem drar också nytta av galvaniserade backventiler typ S-installationer. Jordbrukspumpstationer, vattensystem för golfbanor och kommunala bevattningsnätverk använder alla backventiler för att upprätthålla fyllning i pumpledningarna och förhindra omvänt flöde. Zinkbeläggningen hanterar exponering för gödningsmedel och mineraler i bevattningsvatten bättre än bart stål, men inte lika bra som rostfritt stål skulle göra.
Mobil hydraulisk utrustning som grävmaskiner, kranar och jordbruksmaskiner använder vanligtvis den hydrauliska högtrycksversionen av en galvaniserad backventil Typ S. Dessa ventiler skyddar hydraulpumpar och motorer från tryckspikar när maskinen stängs av eller när laster plötsligt flyttas. Den kompakta designen passar in i trånga utrymmen, och den galvaniserade ytan motstår rost från exponering för regn och lera på arbetsplatser.
Kommunala vattendistributionssystem använder ibland större galvaniserade svängbackventiler (som kan kallas typ S av vissa tillverkare) vid pumpstationer och tryckzonsgränser. Dessa installationer förhindrar vatten från att strömma bakåt genom pumparna när de stängs av, vilket skyddar utrustningen och upprätthåller korrekta tryckzoner i distributionsnätet.
Installation bästa praxis
Att installera en galvaniserad backventil Typ S korrekt börjar med att bekräfta flödesriktningen. Varje backventil har en pil gjuten eller stämplad på kroppen som visar åt vilket håll vätskan ska flöda. Att installera den bakåt innebär att ventilen förblir stängd hela tiden, vilket blockerar ditt system helt.
Ventilen kan installeras i vilken riktning som helst (horisontell, vertikal eller vinklad), men vertikal installation med uppåtgående flöde föredras ofta för typ S-designen eftersom gravitationen hjälper kolven att sitta ordentligt när den stängs. Vid horisontella körningar, se till att det finns tillräckligt stöd på båda sidor av ventilen för att förhindra att rörspänningar överförs till ventilhuset.
Gänganslutningar behöver rätt tätningsmedel, men undvik att få tejp eller massa inuti ventilen där det kan störa de rörliga delarna. För installationer med gängad galvaniserad backventil typ S, använd PTFE-tejp eller en rördope som är kompatibel med din vätska. Dra inte åt gängade anslutningar för hårt eftersom detta kan spricka ventilhuset, speciellt med gjutjärnskonstruktion.
Flänsanslutningar kräver jämnt bultmoment enligt ett stjärnmönster för att säkerställa att packningen sitter ordentligt. Den galvaniserade ytan på flänsytorna bör vara tillräckligt jämn för tätning av packningar, men grov galvanisering kan behöva lätt slipning före montering. Kontrollera ditt packningsmaterials kompatibilitet med både vätskan och driftstemperaturen för din galvaniserade backventil Typ S.
Underhållskrav
Regelbunden inspektion gör att din galvaniserade backventil typ S fungerar tillförlitligt. Under de första sex månaderna efter installationen hjälper månatliga kontroller att upptäcka eventuella installationsproblem tidigt. Därefter räcker det vanligtvis med kvartalsvisa kontroller för de flesta applikationer. Under inspektioner, leta efter tecken på läckage runt ventilhuset, ovanliga ljud under drift eller förändringar i systemtrycket som kan tyda på ventilproblem.
De inre delarna av en galvaniserad backventil Typ S kan bli nedsmutsad med skräp från rörsystemet. Installation av en sil eller filter uppströms (15-mikrons filtrering rekommenderas för hydrauliska applikationer) förhindrar att fasta partiklar fastnar i kolven eller samlas under ventilsätet. Detta enkla tillägg kan förlänga ventilens livslängd avsevärt och minska underhållsbehovet.
Om du märker vattenhammare eller höga stängningsljud kan ventilen vara överdimensionerad för din flödeshastighet eller så kan spricktrycket vara inställt för lågt. Att justera fjäderförspänningen (om din ventildesign tillåter det) eller byta ut ventilen med en annan storlek kan lösa dessa problem. Ihållande läckage förbi ventilsätet betyder vanligtvis att skräp har fastnat på tätningsytan eller att sätet är utslitet och behöver bytas ut.
Den externa galvaniserade beläggningen kräver minimalt underhåll, men om du ser vitrost (våt lagringsfläck) bildas på ytan, torka av den och låt ventilen torka ordentligt. Denna vita korrosionsprodukt är zinkoxid, och även om den ser dålig ut, skyddar den faktiskt stålet under. Verklig korrosion fram till basmetallen ser ut som röd eller brun rost och indikerar att zinkbeläggningen har misslyckats på den plats.
Jämföra materialalternativ
När du väljer mellan en galvaniserad backventil Typ S och andra material är kostnad och korrosionsbeständighet de viktigaste faktorerna. Galvaniserat stål ligger i mitten: det kostar cirka 40 % mindre än rostfritt stål men ger mycket bättre korrosionsskydd än rent kolstål eller gjutjärn.
Backventiler i rostfritt stål (typiskt 316 eller 304 kvalitet) erbjuder den bästa korrosionsbeständigheten, särskilt i saltvatten eller kemiska miljöer. De klarar högre temperaturer utan beläggningsskador och håller längre under tuffa förhållanden. Rostfritt stål kostar dock 2,5 till 5 gånger mer än en galvaniserad backventil Typ S. För budgetmedvetna projekt i sötvatten eller milda industriella miljöer är det galvaniserade alternativet mer ekonomiskt vettigt.
Backventiler i brons fungerar bra i VVS i bostäder och där högre temperaturer behövs, men de är begränsade till lägre tryck än en galvaniserad backventil Typ S. Kapaciteten på 450 bar hos den hydrauliska designen av Type S överstiger vida vad brons klarar av. Brons kostar också mer per ventil, dock inte lika mycket som rostfritt stål.
Backventiler i blankt stål eller gjutjärn kostar mindre i förväg men kräver målning eller annat skydd i korrosiva miljöer. Underhållskostnaderna och kortare livslängd kompenserar vanligtvis för eventuella initiala besparingar. En galvaniserad backventil Typ S ger bättre långsiktigt värde i de flesta situationer där extrem korrosionsbeständighet inte krävs.
Vanliga problem och lösningar
Kladdring eller fladder inträffar när ventilen snabbt öppnar och stänger på grund av tryckfluktuationer nära spricktryckströskeln. Detta problem uppstår ofta när en galvaniserad backventil Typ S är överdimensionerad för det faktiska flödet. Lösningen är antingen att installera en mindre ventil eller att öka spricktrycksinställningen om din ventildesign tillåter justering. I vissa fall kan tillägg av en liten öppning eller flödesbegränsning nedströms stabilisera flödesmönstret.
Vattenhammare visar sig som höga smällljud när ventilen plötsligt stänger. Typ S-kolvdesignen klarar i allmänhet detta bättre än svängkontroller eftersom den fjäderbelastade stängningen sker snabbt och smidigt. Om vattenslag fortfarande inträffar kan du behöva en annan ventil med långsammare stängningsegenskaper eller tillägg av en vattenhammare i systemet. Korrekt rörstöd hjälper också till att minimera buller och stress från tryckstötar.
Att läcka förbi ventilsätet tillåter omvänt flöde, vilket motverkar hela syftet med att ha en backventil. Små mängder läckage (under 0,25 cm³/min eller cirka 5 droppar per minut) faller inom acceptabla specifikationer för de flesta galvaniserade backventiler typ S-konstruktioner. Överdrivet läckage innebär vanligtvis att skräp har fastnat i sätet, att tätningsytorna är utslitna eller att fjädern har försvagats. Rengöring eller byte av interna komponenter åtgärdar de flesta läckageproblem.
Externt läckage runt kroppen eller anslutningarna indikerar packningsfel eller sprucket hölje. Åtdragningsbultar kan stoppa mindre gråt, men om läckan kvarstår måste du ta isär ventilen, inspektera tätningsytorna och byta ut packningar. Sprickor i ventilhuset kräver fullständigt ventilbyte eftersom den strukturella integriteten äventyras.
Marknadsoptioner och leverantörer
Flera stora tillverkare tillverkar galvaniserade backventiler typ S för olika marknader. Bosch Rexroth, Parker Hannifin och PONAR Wadowice erbjuder hydrauliska precisionsversioner med högtryckskapacitet och kompakta storlekar som behövs för mobil utrustning och industrimaskiner. Dessa företag tillhandahåller detaljerade tekniska data och kan hjälpa till med korrekt ventilval för krävande hydrauliska applikationer.
För vatten- och VVS-applikationer tillverkar företag som Watts (inklusive deras varumärke Ames), Mueller och olika kinesiska tillverkare (FCV, Dervos, Neway) galvaniserade backventiler som kan betecknas som Type S eller liknande seriekoder. Dessa ventiler uppfyller vanligtvis ANSI/AWWA-standarder för vattenservice och kommer med lämpliga certifieringar för brandskydd eller dricksvattenanvändning vid behov.
Prissättningen varierar mycket baserat på storlek, tryckklassificering och certifieringar. Små hydrauliska galvaniserade backventiler av typ S (6 mm till 15 mm portar) kan kosta under 100 USD, medan certifierade brandkårsmodeller i 4-tums storlek kostar cirka 800 till 900 USD. Stora 12-tums flänsade enheter kan överstiga $5 000, särskilt med UL- eller FM-listor. Certifieringskostnaderna och testkraven ökar priset avsevärt jämfört med icke-certifierade industriventiler.
När du skaffar en galvaniserad backventil Typ S, överväg om du behöver en distributör med lokalt lager för snabb leverans eller om du kan beställa direkt från tillverkare för bättre prissättning på större kvantiteter. Kvaliteten på den tekniska supporten spelar också roll, särskilt för hydrauliska applikationer där rätt val påverkar systemets prestanda och utrustningsskyddet.
Att göra rätt val
Att välja en galvaniserad backventil Typ S är vettigt när du behöver ett bra korrosionsskydd till ett rimligt pris i system som arbetar under 200°C med måttlig kemikalieexponering. Högtrycksförmågan hos den hydrauliska Type S-designen passar mobil utrustning och industrimaskiner där utrymmet är trångt och tryckspikar är vanliga. För vattensystem ger den galvaniserade beläggningen årtionden av service i applikationer från bevattning till brandskydd.
En galvaniserad backventil Typ S är dock inte alltid det bästa alternativet. Högtemperatursystem över 180°F kontinuerlig drift bör använda rostfritt stål. Saltvatten eller starkt korrosiva kemiska applikationer gynnas också av att uppgradera till rostfritt stål trots den högre kostnaden. Mycket stora rörstorlekar (över 12 tum) kan fungera bättre med epoxibelagda eller rostfria svängkontroller snarare än galvaniserade typ S-konstruktioner.
Nyckelfaktorerna i ditt beslut bör vara driftstryck, temperaturområde, vätskekompatibilitet och miljöexponering. Matcha ventilens specifikationer till dina faktiska systemkrav snarare än att överspecificera för förhållanden som inte kommer att inträffa. En korrekt utvald galvaniserad backventil Typ S kommer att ge många år av pålitlig service med minimalt underhåll, skydda dina pumpar och utrustning samtidigt som ditt projekt håller budgeten.
Att förstå vad Type S betyder i ditt specifika sammanhang (hydraulisk kolv vs. kontroll av rörledningssvängning) hjälper till att säkerställa att du får rätt ventil för din applikation. Vid tveksamhet, rådgör med tillverkaren eller en kvalificerad distributör som kan granska dina systemparametrar och rekommendera lämplig ventilkonfiguration. Att ta sig tid att göra rätt val nu förhindrar dyra misstag och stillestånd senare.
