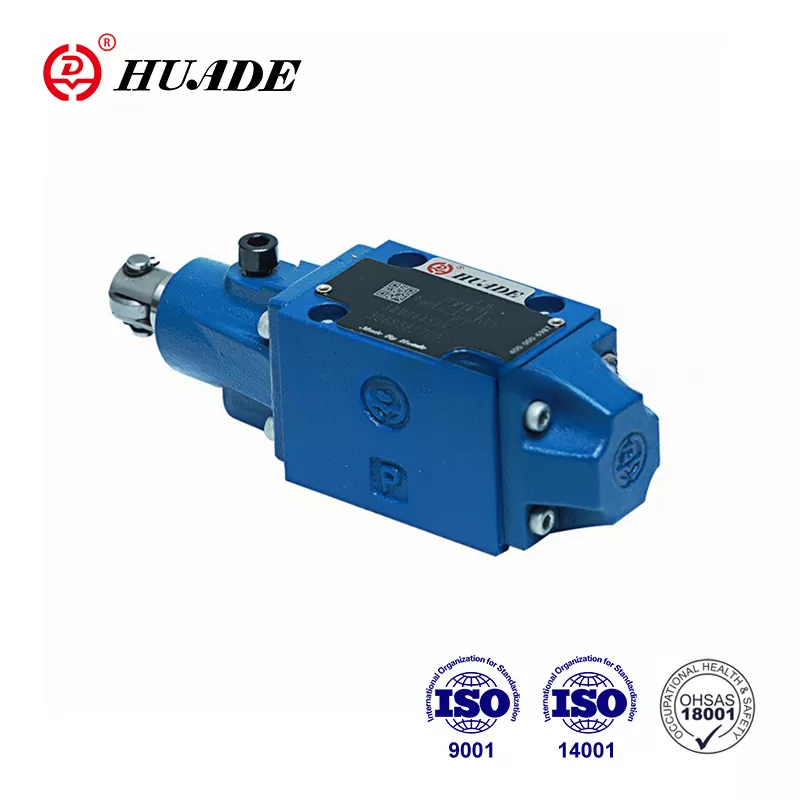

När industrimaskiner behöver ändra riktning på ett tillförlitligt sätt, erbjuder riktningsventilen WMR-serien en lösning som man har litat på i årtionden. Dessa mekaniskt manövrerade ventiler kontrollerar flödet av hydraulvätska i industriella system, och bestämmer när cylindrar dras ut eller tillbaka och när motorerna snurrar framåt eller bakåt.
WMR-ventilen sticker ut eftersom den fungerar genom ren mekanisk verkan. En rulle eller kolv trycks av en kam eller rörlig del, vilket skiftar den inre spolen och omdirigerar oljeflödet. Denna direkta fysiska anslutning innebär att ventilen reagerar på verklig maskinposition snarare än elektriska signaler, vilket gör den idealisk för applikationer där mekanisk tillförlitlighet är viktigast.
Förstå den grundläggande funktionen

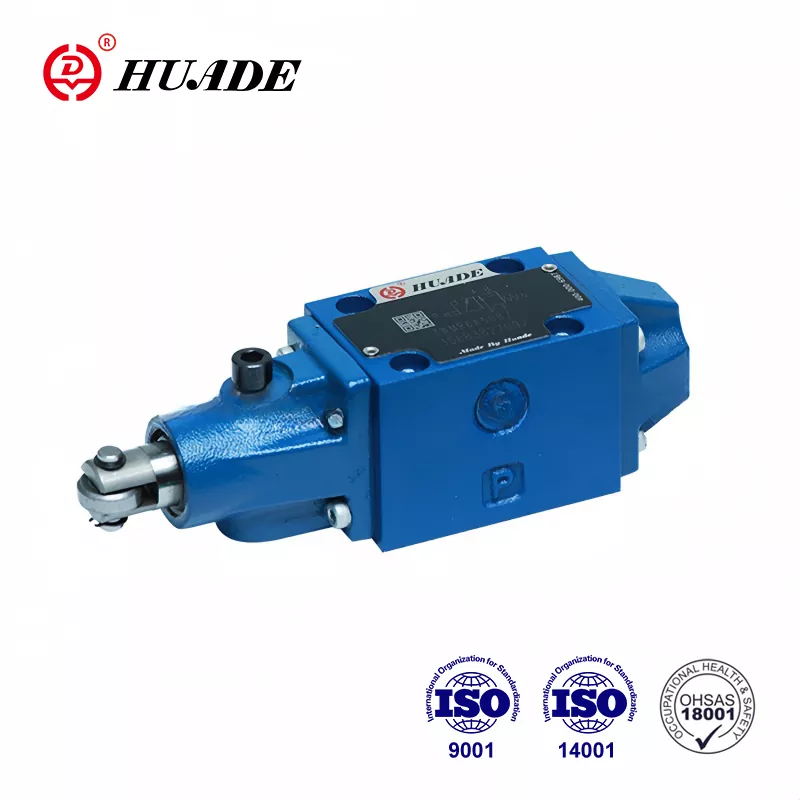

Riktningsventilen WMR fungerar som en slidventil monterad på en underplatta. När inget trycker på rullen håller returfjädrar spolen i neutralt läge. När en extern kam eller mekanisk komponent trycker mot rullkolven, glider spolen in i ventilkroppen och kopplar samman olika portar. Denna åtgärd omdirigerar hydraulvätska för att driva ställdon i önskad riktning.
Denna designfilosofi skapar en direkt koppling mellan fysisk position och hydraulisk verkan. Verktygsmaskiner, kranar och materialhanteringsutrustning använder denna princip för att säkerställa att rörelser sker i rätt sekvens. Ventilen kan inte växla förrän något fysiskt rör rullen, vilket ger en inneboende säkerhet i många applikationer.
Tekniska specifikationer som betyder något
Riktningsventilen WMR-serien finns i två huvudstorlekar enligt ISO 4401-standarder. NG6-storleken hanterar flöden upp till 60 liter per minut och tryck upp till 315 bar vid P-, A- och B-portarna. NG10-storleken erbjuder liknande tryckklasser med högre flödeskapacitet. Dessa specifikationer gör att ventilen kan arbeta i krävande industriella miljöer.
Drifttemperaturen varierar från negativa 20 grader Celsius till positiva 80 grader Celsius med standard NBR-tätningar. Ventilen tar emot hydraulvätskor med en viskositet mellan 2,8 och 500 kvadratmillimeter per sekund. Att bibehålla vätskerenheten i ISO 4406 klass 20/18/15 eller bättre hjälper till att förhindra internt slitage och förlänger livslängden.
En begränsning kräver uppmärksamhet under systemdesign. T-porten, som returnerar vätska till tanken, har en standardtryckgräns på 60 bar. Medan de huvudsakliga arbetsportarna hanterar 315 bar lätt, kan överstigande 60 bar vid T-porten skada tätningar eller orsaka läckage. Vissa högspecifika varianter ökar denna gräns till 210 bar för applikationer med högre mottryck.
Olika konfigurationer för olika behov
Riktningsventilen WMR-serien erbjuder flera spolkonfigurationer, vanligtvis visade som hydrauliska symboler. En fyrports, trelägesventil kan hålla alla portar blockerade i neutralläge, eller så kan den ansluta vissa portar till tanken. Symbolkoderna som C, E, J, L och M indikerar vilka portar som ansluts i varje position. Tillverkare erbjuder cirka 19 olika symbolvarianter för att matcha olika kretskrav.
Tvålägesventiler ger enklare on-off-kontroll. Trelägesventiler lägger till ett neutralt tillstånd som kan blockera flödet, tillåta fri rörelse eller skapa andra förhållanden beroende på spolens design. Att välja rätt konfiguration beror på om cylindrarna behöver hålla sin position när ventilen återgår till neutralläge eller om de ska flyta fritt.
Tillverkare och modellvarianter
Bosch Rexroth producerar den ursprungliga WMR-serien som en del av deras Hydronorma-produktfamilj. Deras NG6 storlek 5X-serie inkluderar olika rullarrangemang och monteringsalternativ. Ventilerna monteras på standardiserade underplåtar enligt CETOP-mönster, vilket förenklar utbytet och tillåter blandning av komponenter från olika tillverkare.
Hengli Hydraulics erbjuder WMR/U10-serien för NG10-applikationer. Deras L3X-serie ger 19 symbolalternativ med både R-typ och U-typ rullkonfigurationer. Denna variant hjälper ingenjörer att välja den exakta rullpositionen och manövreringsriktningen som behövs för deras specifika maskinlayout.
Andra leverantörer som PONAR Wadowice och Leader Hydraulics tillverkar kompatibla ventiler. Standardiseringen enligt ISO 4401 innebär att dessa ventiler kan bytas ut fysiskt, även om designers bör verifiera att tryckklasser, flödeskapacitet och slidkonfigurationer matchar deras applikationsbehov.
Installationskrav
Korrekt installation av en riktningsventil WMR börjar med ytbehandling. Monteringsytan på underplattan måste uppfylla planhetsspecifikationerna på 0,01 per 100 millimeter med en maximal ytjämnhet på Rz 4. Eventuella ojämnheter kan skapa läckagevägar runt ventilbasen.
Fyra M6 x 40 millimeter insexskruvar fäster ventilen på underplattan. Att dra åt dessa bultar till 9 newtonmeter med en tolerans på plus eller minus 15 procent ger tillräcklig spännkraft utan att förvränga ventilkroppen. Korsåtdragning i ett diagonalt mönster säkerställer en jämn tryckfördelning.
Hydraulsystemet måste använda korrekt filtrering innan det ansluts till riktningsventilen WMR. Installation av filter som bibehåller ISO 4406 klass 20/18/15 renhet skyddar de nära avstånden mellan spolen och kroppen. Även små partiklar kan repa dessa ytor, vilket orsakar inre läckage eller fastnar.
Verkliga applikationer
Verktygsmaskiner använder riktningsventilen WMR för verktygsväxlingssekvenser och arbetsklämningsoperationer. När maskinspindeln eller verktygsväxlaren rör sig till specifika positioner, aktiverar kammar rullen och utlöser hydrauliska rörelser. Detta säkerställer att korrekt sekvens sker automatiskt utan elektroniska kontroller.
Gruv- och metallurgisk utrustning är beroende av dessa ventiler för positionering av transportörer och grindstyrning. De tuffa miljöerna i dessa industrier gör mekanisk aktivering attraktiv eftersom det inte finns några elektriska anslutningar som kan korrodera eller gå sönder. Damm och fukt som skulle förstöra elektroniska sensorer har minimal inverkan på ett enkelt rull- och kamarrangemang.
Hissplattformar och saxliftar har WMR-ventiler i säkerhetssystem. Rullläget kan indikera om säkerhetsbyglar är på plats eller om plattformen har nått vissa höjder. Denna fysiska verifiering tillför redundans till säkerhetskretsar och följer bestämmelser som kräver mekaniska förreglingar.
Underhåll och felsökning
Externt läckage runt monteringsytan indikerar vanligtvis skadade O-ringar eller en felaktigt åtdragen ventil. Att inspektera och byta ut monteringspackningen löser de flesta externa läckageproblem. Att verifiera att monteringsytan förblir platt och oskadad förhindrar upprepning.
Internt läckage visar sig när ställdonen driver långsamt när ventilen ska hålla dem på plats. Detta beror ofta på att förorenad vätska sliter på spolen och hålet. Att kontrollera vätskerenheten och byta filter åtgärdar grundorsaken. I svåra fall kan ventilen behöva bytas ut om slitaget överskrider acceptabla gränser.
Klibbig eller trög drift inträffar när spolen inte rör sig fritt inuti hålet. Kontaminering toppar återigen listan över orsaker, men att arbeta utanför de angivna temperatur- eller viskositetsintervallen skapar också problem. Att säkerställa att hydraulvätskan håller sig inom specifikationerna förhindrar de flesta driftsproblem med riktningsventilen WMR.
Jämföra med andra ventiltyper
WMM-serien använder en manuell spak istället för en rulle för aktivering. Operatörer flyttar spaken manuellt för att ändra ventilläge, vilket fungerar bra för kontroller som personer manövrerar direkt. WMD-serien ersätter spaken med en vridknapp, vilket ger ett mer kompakt alternativ för manuell kontroll.
Elektriskt manövrerade magnetventiler ger fjärrkontroll men kräver elektrisk kraft och styrsignaler. Dessa ventiler växlar snabbare än mekaniska typer men introducerar potentiella felpunkter genom ledningar, solenoider och elektroniska styrenheter. Riktningsventilen WMR eliminerar dessa problem i applikationer där mekanisk aktivering är meningsfull.
Pilotmanövrerade ventiler använder hydrauliskt tryck för att flytta större spolar, vilket möjliggör kontroll av högre flöden med mindre manöverkrafter. Dessa ventiler kostar mer och ökar komplexiteten jämfört med den direktverkande WMR-designen. För tillämpningar inom WMR:s flödes- och tryckkapacitet visar sig den enklare designen ofta vara mer tillförlitlig och ekonomisk.
Överväganden om tryckhantering
Medan P-, A- och B-portarna hanterar 315 bar på ett säkert sätt, kräver T-portens begränsning uppmärksamhet. Varje begränsning i tankledningen eller användning av en trycksatt behållare ökar trycket vid T-porten. Mottryck från andra ventiler som delar samma tankledning påverkar också denna port.
Installation av en separat tankledning för ventiler med betydande returflöde hjälper till att hantera T-porttrycket. Vissa designers använder ett dedikerat lågtrycksreturrör som ansluts direkt till tanken med minimal begränsning. För system där högre T-porttryck är oundvikligt, förhindrar man förtida tätningsfel genom att specificera högtrycksvarianter av riktningsventilen WMR.
Backventiler eller begränsare på vissa kretsplatser kan oväntat skapa tryck vid T-porten. Noggrann kretsanalys under design identifierar dessa situationer. Manometer vid T-porten under driftsättning verifierar att de faktiska förhållandena håller sig inom specifikationerna.
Flödeskontrollintegration
Riktningsventilen WMR växlar flödesriktning men styr inte flödeshastigheten direkt. De flesta applikationer kräver ytterligare flödeskontroll för att reglera ställdonets hastighet. Nålventiler eller tryckkompenserade flödeskontroller installeras antingen i kretsen eller direkt i ventilportarna.
Vissa WMR-modeller accepterar gängade patronbegränsningar som installeras direkt i P-porten. Dessa pluggar i storlek B08, B10 eller B12 ger enkel flödesbegränsning och dämpning av tryckspikar. Den integrerade designen sparar utrymme och minskar antalet separata komponenter i det hydrauliska grenröret.
Inmätare flödeskontroll begränsar vätska att komma in i ställdonet, medan mätare ut kontroll begränsar returflöde. Valet beror på belastningsegenskaper och önskad styrkvalitet. Riktningsventilen WMR rymmer båda tillvägagångssätten genom korrekt kretsdesign runt ventilen.
Marknadsöverväganden för 2025
Försörjningskedjans utmaningar fortsätter att påverka tillgängligheten av hydrauliska komponenter. Ledtider för specialiserade WMR-konfigurationer kan sträcka sig flera månader, med vissa tillverkare som anger leveransdatum till september 2025. Planering i förväg och upprätthållande av strategiskt lager hjälper till att undvika produktionsförseningar.
Prissättningen för standard NG6-konfigurationer börjar runt 800 US-dollar från stora tillverkare. Andrahandsmarknaden erbjuder alternativ, med begagnade ventiler ibland tillgängliga i intervallet 150 till 200 dollar. Att köpa begagnade ventiler kräver dock noggrann inspektion för att verifiera det interna skicket och undvika för tidigt fel.
Multi-sourcing-strategier som inkluderar både premiummärken som Bosch Rexroth och kompatibla alternativ från tillverkare som Hengli ger utbudsflexibilitet. ISO 4401-standardiseringen innebär att det är möjligt att byta mellan varumärken om specifikationerna matchar. Att upprätthålla godkända leverantörslistor för flera leverantörer minskar risken i den nuvarande marknadsmiljön.
Rollen i modern automation
När fabrikerna lägger till fler sensorer, styrenheter och nätverksanslutning erbjuder den enkla mekaniska riktningsventilen WMR strategiska fördelar. Den kan inte hackas, kräver inga programuppdateringar och misslyckas på förutsägbara sätt. Denna tillförlitlighet blir värdefull för säkerhetskritiska funktioner som behöver mekanisk backup.
Europeiska bestämmelser som Cyber Resilience Act fokuserar på digital produktsäkerhet. Rent mekaniska komponenter som WMR-ventilen faller utanför dessa krav, vilket förenklar efterlevnaden för maskintillverkare. Ventilen ger ett säkert grundlager som inte introducerar cybersäkerhetssårbarheter i systemet.
Energieffektivitet handlar om att driva intresset för att optimera hydrauliska system. Även om riktningsventilen WMR själv inte sparar energi, bidrar dess tillförlitlighet och låga interna läckage till systemets totala effektivitet. Rätt dimensionerade ventiler med lämpliga flödesklasser minimerar tryckfall och slöseri med värme.
Välja rätt konfiguration
Att välja en riktningsventil WMR börjar med att förstå applikationskraven. Maximalt flöde och tryck avgör om NG6 eller NG10 dimensionering är lämplig. Ställdonstypen och önskat neutrallägesbeteende dikterar den symbolkonfiguration som behövs.
Rullens placering påverkar hur ventilen integreras med det mekaniska systemet. R-typ rullar monteras på ena sidan medan U-typ rullar monteras på en annan, vilket möjliggör flexibilitet i kamplacering. Den aktiveringskraft som krävs och tillgänglig kamgeometri påverkar detta val.
Valet av tätningsmaterial beror på vätsketyp och extrema temperaturer. Standard NBR-tätningar fungerar med petroleumbaserad hydraulolja i typiska industriella temperaturområden. Högtemperaturapplikationer eller syntetiska vätskor kan kräva FKM-tätningar som tål olika förhållanden. Att verifiera den kemiska kompatibiliteten förhindrar att tätningen svullnar eller försämras.
Dokumentation och supportresurser
Tillverkare tillhandahåller detaljerad teknisk dokumentation för riktningsventilen WMR via sina webbplatser. Datablad visar exakta specifikationer, dimensioner och beställningskoder. Installationsmanualer täcker monteringsprocedurer och vridmomentvärden i detalj.
CAD-modeller i olika format hjälper till med maskindesign och grenrörslayout. Dessa 3D-representationer visar exakta ventilhöljen och portplatser, vilket möjliggör interferenskontroll före fysisk prototypframställning. De flesta tillverkare erbjuder modeller i STEP- eller IGES-format som importeras till vanliga designprogram.
Applikationsteknisk support hjälper till att lösa komplexa kretsdesignfrågor. Tillverkare har tekniska team som kan rekommendera specifika konfigurationer för ovanliga applikationer eller felsöka problem i befintliga system. Att dra nytta av dessa resurser under designfasen förhindrar kostsamma misstag och omkonstruktioner.
Slutliga överväganden
Riktningsventilen WMR tjänar applikationer där mekanisk positionskontroll och tillförlitlig omkoppling betyder mer än elektronisk sofistikering. Dess beprövade design klarar krävande förhållanden inom gruvdrift, metallbearbetning och materialhantering utan sårbarheten hos elektroniska kontroller. Genom att förstå dess kapacitet och begränsningar kan ingenjörer tillämpa det effektivt.
Korrekt vätskehantering förlänger ventilens livslängd avsevärt. Att upprätthålla renhetsstandarder, arbeta inom specificerade temperatur- och viskositetsintervall och hantera T-porttrycket förhindrar de flesta fellägen. Dessa enkla försiktighetsåtgärder gör riktningsventilen WMR till en långvarig komponent som ger årtionden av service.
I en värld som strävar mot digital transformation, bevisar WMR-ventilen att mekaniska lösningar fortfarande har viktiga roller. Dess oförmåga att hackas eller fjärrmanipuleras ger en inneboende säkerhet. Den fysiska kopplingen mellan maskinposition och hydraulisk verkan skapar ett förutsägbart beteende som säkerhetssystemen kan lita på. Av dessa skäl är riktningsventilen WMR fortfarande relevant i modern industriell hydraulik.
