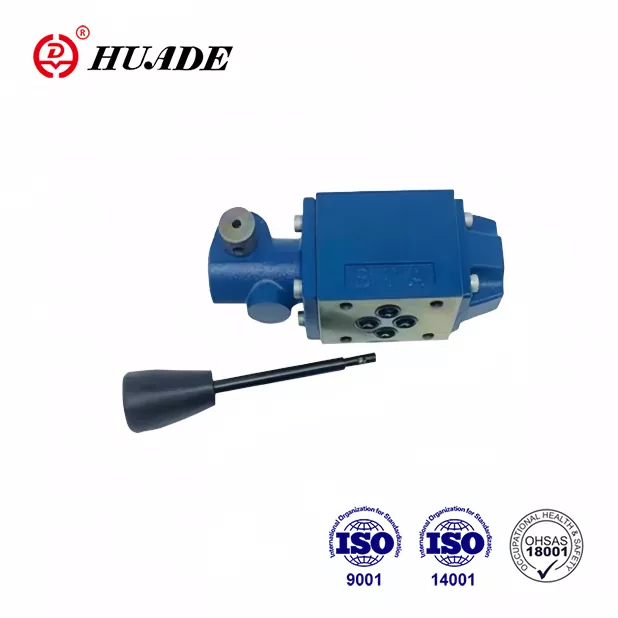

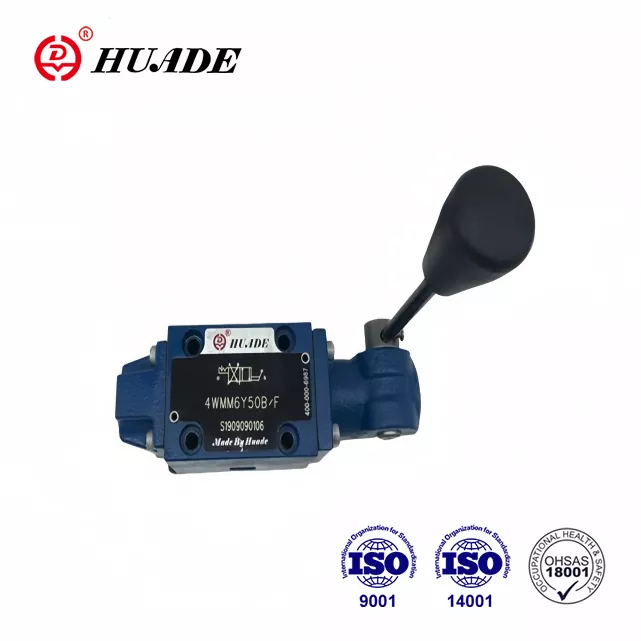

När du arbetar med hydraulsystem som behöver tillförlitlig manuell styrning framstår riktningsventilen WMM 6 som ett praktiskt val. Denna ventil, tillverkad av Bosch Rexroth, har tjänat industrier över hela världen i årtionden. Den är utformad för att kontrollera flödet av hydraulvätska med precision, vilket hjälper operatörer att hantera allt från industrimaskiner till mobil utrustning.
WMM 6 tillhör en familj av manuellt manövrerade riktningsventiler som följer internationella standarder. Det som gör denna ventil särskilt användbar är dess enkla funktion i kombination med robust konstruktion. Ingenjörer och tekniker uppskattar hur den hanterar medel- till högtrycksapplikationer utan att kräva komplexa elektriska system eller externa strömkällor.
Förstå grunderna i WMM 6 Design
Riktningsventilen WMM 6 arbetar genom en glidande slidmekanism inuti ett precisionsbearbetat hus. När du flyttar den manuella spaken växlar spolen position, öppnar och stänger specifika vägar för hydraulvätska. Denna direktdriftsmetod innebär att det inte finns någon fördröjning mellan din ingång och ventilens svar.
Ventilhuset monteras direkt på en underplatta enligt CETOP 3-standarden, även känd som NG6 eller ISO 4401-03-gränssnitt. Denna standardisering gör installationen enkel och låter ventilen passa in i befintliga hydraulsystem utan anpassade modifieringar. Huset är vanligtvis tillverkat av zinkpläterat stål, vilket ger utmärkt korrosionsbeständighet även i krävande miljöer.
Inuti ventilen hittar du noggrant designade spolar med tätningsområden som minimerar inre läckage. Dessa spolar kommer i olika konfigurationer, var och en identifierad med en specifik symbolbokstav. Fjäderreturmekanismen säkerställer att ventilen återgår till sitt neutrala läge när du släpper spaken, vilket är viktigt för säker drift.
Tekniska specifikationer som betyder något
Riktningsventilen WMM 6 klarar tryck upp till 315 bar på sina huvudportar, med en maximal flödeskapacitet på 60 liter per minut. Dessa specifikationer gör den lämplig för medelstora hydraulcylindrar och motorer. Tankporten klarar upp till 160 bar, vilket är tillräckligt för de flesta standardapplikationer.
Drifttemperaturintervallet sträcker sig från minus 30 till plus 80 grader Celsius vid användning av standard NBR-tätningar. För applikationer som involverar högre temperaturer eller kemikaliebeständiga vätskor finns ventilen med FKM-tätningar kodade som variant V. Ventilen bibehåller prestanda över ett brett viskositetsområde, från 2,8 till 500 kvadratmillimeter per sekund, även om optimal prestanda inträffar runt 46 mm²/s med standardhydraulikoljor som HLP46.
Den kompletta ventilenheten väger cirka 1,4 kg för trelägesversionen och 1,6 kg när den är utrustad med en spärrmekanism. Den manuella spaken kräver cirka 20 till 30 newtons kraft för att fungera, beroende på systemtrycket och spolkonfigurationen. Denna kraftnivå säkerställer positiv kontroll utan att orsaka trötthet för operatören under långvarig användning.
Spoolsymboler och flödesvägsalternativ
Att förstå spolsymbolerna är avgörande när du väljer en riktningsventil WMM 6 för din applikation. Varje symbol representerar en specifik flödesvägskonfiguration som bestämmer hur ventilen beter sig i olika positioner. Symbolen är märkt direkt på ventilhuset för enkel identifiering.
Symbol E representerar en stängd konfiguration där alla portar är blockerade i neutralläget. Denna design är idealisk när du behöver hålla en hydraulcylinder på plats utan avdrift. När du flyttar spaken till position A, strömmar trycket till port A medan port B ansluter till tanken och vice versa för position B.
Symbol M har en design med öppet centrum där portarna A och B ansluts till tanken i neutralläge medan tryckporten förblir blockerad. Denna konfiguration är vanlig i tillämpningar för riktningsväxling där du vill ha minimal tryckuppbyggnad under neutralläge. Flödeskapaciteten tenderar att vara högre med denna symbol jämfört med andra.
Symbol C erbjuder en annan populär konfiguration där trycket ansluts till tanken i neutralläge medan arbetsportarna A och B är blockerade. Denna design hjälper till att förhindra motorkrypning i applikationer där det är mindre viktigt att hålla positionen än att säkerställa att pumpen kan lossa. Symbol J tillhandahåller ett tandemcenter där trycket delvis ansluts till både tank- och arbetsportar, användbart i specifika applikationer som kräver reducerat tryck under neutralläge.
Verkliga tillämpningar och industrianvändning
Riktningsventilen WMM 6 har stor användning i tillverkningsanläggningar där manuell styrning av hydrauliska funktioner är nödvändig. Formsprutningsmaskiner innehåller ofta dessa ventiler för att öppna och stänga formen. Den direkta mekaniska styrningen ger föraren taktil återkoppling som elektroniska kontroller inte kan matcha.
Mobil utrustning är ett annat stort applikationsområde. Lantbruksmaskiner, entreprenadutrustning och materialhanteringsfordon använder WMM 6 för funktioner som drar nytta av manuell överstyrning. Ventilens robusta konstruktion står emot vibrationer och temperaturvariationer som är vanliga i mobila miljöer.
På riskfyllda platser erbjuder WMM 6 XC-varianten explosionssäker drift i enlighet med ATEX-direktiven. Detta gör ventilen lämplig för olje- och gasverksamhet, gruvmiljöer och kemiska processanläggningar där brandfarlig atmosfär kan finnas. XC-versionen håller yttemperaturer under 100 grader Celsius och uppfyller kraven för grupp II kategori 2G/D-utrustning.
Underhållsverkstäder och testbänkar använder ofta riktningsventilen WMM 6 för manuell kontroll under installations- och felsökningsprocedurer. Ventilens enkla funktion och pålitliga prestanda gör den idealisk för applikationer där operatörer behöver exakt kontroll utan komplexa programmerings- eller inställningsprocedurer.
Jämföra WMM 6 med alternativa lösningar
Inom Bosch Rexroths produktsortiment sitter riktningsventilen WMM 6 tillsammans med andra manuellt manövrerade ventiler som tjänar liknande syften men med olika manövreringsmetoder. WMR 6-serien använder rull- eller kolvaktivering, vilket gör den lämplig för kammanövrerad sekventiell styrning. WMD 6-varianten har vridknappsmanövrering, vilket ger en mer kompakt installation i applikationer med begränsat utrymme.
För fjärrmanövrering ger WMU 6-serien hydraulisk pilotstyrning istället för direkt manuell manövrering. Detta möjliggör ventildrift på avstånd med hjälp av små pilotventiler. Detta ökar dock systemets komplexitet och kräver en pilottryckkälla, vilket den grundläggande WMM 6 inte behöver.
Magnetmanövrerade ventiler som 4WE 6-serien erbjuder automationsfördelar och integration med elektroniska styrsystem. Dessa elektriskt styrda riktningsventiler svarar på PLC-signaler och möjliggör komplex sekvensering. De kräver dock elkraft och kostar vanligtvis cirka 20 procent mer än den manuella WMM 6. Den manuella ventilen ger en pålitlig backup vid strömavbrott.
Riktningsventilen WMM 6 ger kostnadseffektivitet för applikationer där manuell drift är acceptabel eller föredragen. Dess enkelhet leder till lägre initialkostnad, minskade underhållskrav och utmärkt långsiktig tillförlitlighet. Frånvaron av elektriska komponenter eliminerar oro för elektromagnetiska störningar eller elektriska fel.
Installationsriktlinjer och bästa praxis
Korrekt installation av riktningsventilen WMM 6 börjar med att förbereda monteringsplattans yta. Ytan måste vara plan, ren och fri från repor eller skador som kan orsaka läckage. Applicera en tunn film av hydraulolja på O-ringstätningarna före installation för att förhindra skador under monteringen.
Montera ventilen med fyra M5 insexskruvar med ett åtdragningsmoment på 10 newtonmeter. Följ ett diagonalt åtdragningsmönster för att säkerställa jämn tryckfördelning över monteringsytan. Ventilen kan installeras i vilken riktning som helst eftersom den arbetar på principer för glidande slid snarare än gravitationsberoende mekanismer.
Systemfiltrering spelar en avgörande roll för ventilens livslängd. Installera filter som kan uppnå ISO 4406 renhetskod 20/18/15 eller bättre, vilket motsvarar ungefär 25 mikron filtrering. Kontaminering är den främsta orsaken till för tidigt slitage i riktningsventiler, så att upprätthålla korrekt vätskerenhet kan inte överbetonas.
Undvik att använda riktningsventilen WMM 6 i huvudsakligen enkelriktade flödesapplikationer om möjligt. Obalanserade flödeskrafter kan orsaka accelererat slitage och kan kräva installation av tryckkompenseringsanordningar. När enkelriktad drift är oundviklig, överväg att lägga till gasinsatser vid tryckporten för att minska flödeskrafterna och minimera spolens utböjning.
Underhållsöverväganden och felsökning
Regelbunden inspektion av riktningsventilen WMM 6 bör inkludera kontroll av externt läckage runt huset och portanslutningarna. Små mängder läckage kan tyda på slitna O-ringar som behöver bytas ut. De flesta tätningssatser är lättillgängliga och kan installeras utan specialverktyg.
Ventilsliden ska röra sig smidigt genom hela rörelseområdet utan att binda eller för mycket kraft. Om manöverkraften ökar märkbart kan detta tyda på förorening i spolhålet eller slitage på spolens ytor. Intern inspektion kräver att ventilen tas bort från systemet och demonteras enligt tillverkarens riktlinjer.
När du arbetar med brandbeständiga vätskor som HFC-typer, förvänta dig minskad tätningslivslängd jämfört med mineraloljedrift. Riktningsventilen WMM 6 förblir kompatibel med dessa vätskor, men underhållsintervallen bör förkortas med 30 till 50 procent. Säkerställ tillräcklig förspänning på tankporten när du använder HFC-vätskor för att bibehålla korrekt tätning.
För applikationer i explosiv atmosfär med XC-varianten rekommenderas periodisk verifiering av yttemperaturens överensstämmelse. Upprätthåll detaljerade servicejournaler som visar överensstämmelse med ATEX-krav. Eventuella modifieringar eller reparationer måste bevara ventilenhetens explosionssäkra egenskaper.
Välja rätt konfiguration för dina behov
Att välja rätt riktningsventil WMM 6-modell kräver noggrant övervägande av dina applikationskrav. Börja med att bestämma nödvändig flödeskapacitet och maximalt drifttryck. Medan ventilen klarar upp till 60 liter per minut och 315 bar, förlänger det vanligtvis livslängden att arbeta under maxvärden.
Välj sedan den spolsymbol som matchar dina funktionella krav. Om du behöver hålla en last på plats ger symbol E det lägsta interna läckaget. För applikationer där pumpen måste lossa i neutralläge kan symbolen C eller M vara mer lämplig. Granska flödesvägsdiagrammen noggrant för att säkerställa att den valda symbolen ger det önskade kretsbeteendet.
Bestäm om en spärrmekanism är nödvändig för din applikation. Spärrspärren (tillval) håller spaken i det valda läget utan att det krävs kontinuerlig inmatning från operatören. Denna funktion visar sig vara värdefull när ett ställdon måste förbli utdraget eller indraget under längre perioder, även om det minskar den maximala flödeskapaciteten något.
Tänk på driftsmiljön när du anger tätningsmaterial. Standard NBR-tätningar fungerar bra för de flesta applikationer som använder mineraloljebaserade hydraulvätskor. De V-kodade FKM-tätningarna ger bättre motståndskraft mot höga temperaturer och vissa syntetiska vätskor. För tillämpningar med explosiv atmosfär, specificera XC-varianten med lämplig ATEX-certifieringsdokumentation.
Vätskekompatibilitet och systemintegration
Riktningsventilen WMM 6 fungerar framgångsrikt med ett brett utbud av hydraulvätskor. Standard mineraloljor som uppfyller DIN 51524-specifikationerna ger utmärkt livslängd och prestanda. Biologiskt nedbrytbara hydraulvätskor i kategorierna HETG och HEES är också kompatibla, vilket gör ventilen lämplig för miljökänsliga applikationer.
När du använder vatten-glykolvätskor klassificerade som HFC, var medveten om att komponenternas livslängd kan förkortas jämfört med mineraloljedrift. Dessa vätskor erbjuder brandmotståndsfördelar som uppväger underhållsövervägandena i många applikationer. Vattenbaserade vätskor kräver noggrann uppmärksamhet vid systemdesign för att förhindra kavitation och säkerställa adekvat smörjning av interna komponenter.
Systemkonstruktörer bör överväga tryckfall genom riktningsventilen WMM 6 vid beräkning av pumpbehov. Vid ett nominellt flöde på 60 liter per minut kan du förvänta dig tryckfall från 5 till 15 bar beroende på spolsymbol och flödesriktning. Denna tryckförlust måste tas med i beräkningarna av övergripande systemeffektivitet.
Ventilen integreras enkelt med standard hydrauliska komponenter inklusive pumpar, cylindrar, motorer och ackumulatorer. Dess CETOP-monteringsgränssnitt säkerställer kompatibilitet med underplåtar från olika tillverkare. När du byter ut äldre ventiler, kontrollera att portstorlekar och monteringsmönster matchar för att undvika installationsproblem.
Framtida utveckling och industritrender
Även om riktningsventilen WMM 6 representerar beprövad teknik, fortsätter den pågående utvecklingen att förbättra dess kapacitet. Vissa tillverkare undersöker sensorintegration som skulle ge positionsåterkoppling utan att kompromissa med ventilens inneboende enkelhet. Sådana utvecklingar skulle kunna möjliggöra tillståndsövervakning samtidigt som manuell drift bibehålls som primär kontrollmetod.
Trenden mot Industry 4.0-anslutning påverkar även traditionella komponenter som manuella riktningsventiler. Framtida versioner kan inkludera trådlös övervakning av cykelantal, driftstemperatur och tryckförhållanden. Dessa data skulle kunna stödja prediktiva underhållsstrategier utan att kräva omdesign av befintliga hydraulsystem.
Miljöregleringar fortsätter att driva efterfrågan på biologiskt nedbrytbara hydraulvätskor och minskad energiförbrukning. Riktningsventilen WMM 6 stöder redan de flesta miljövänliga vätskor, och positionerar den väl för dessa krav. Pågående utveckling av tätningsmaterial bör ytterligare förbättra kompatibiliteten med nya flytande formuleringar.
Trots framsteg inom elektronisk styrning, bibehåller manuella ventiler relevansen för reservsystem, nödoperationer och applikationer där enkelhet och tillförlitlighet överväger automationsfördelarna. Riktningsventilen WMM 6 kommer sannolikt att fortsätta att tjäna dessa roller samtidigt som den gradvis införlivar övervakningsfunktioner som förbättrar snarare än ersätter dess centrala manuella drift.
Upphandling och tillgänglighetsöverväganden
Riktningsventilen WMM 6 är allmänt tillgänglig genom auktoriserade Bosch Rexroth-distributörer över hela världen. Ledtiderna sträcker sig vanligtvis från omedelbar tillgänglighet för vanliga konfigurationer till flera veckor för specialiserade varianter. När du planerar systeminstallationer eller underhåll, ta hänsyn till upphandlingstid, särskilt för mindre vanliga spolsymboler eller explosionssäkra versioner.
Priset varierar beroende på konfiguration, med grundmodeller som börjar runt 100 till 300 euro för köp av en enhet. Volymprissättning minskar kostnaderna per enhet avsevärt för projekt som kräver flera ventiler. Auktoriserade distributörer kan ge detaljerade offerter baserat på specifika modellkoder och kvantiteter.
När du köper riktningsventilen WMM 6, kontrollera att leverantörerna tillhandahåller äkta Bosch Rexroth-produkter med lämplig dokumentation. Förfalskade hydrauliska komponenter utgör ett stort problem på vissa marknader, vilket kan äventyra systemets säkerhet och prestanda. Begär intyg om överensstämmelse och kontrollera artikelnummer mot officiella kataloger.
Tillgängligheten av teknisk support bör ta hänsyn till valet av leverantör. Distributörer med intern hydraulikexpertis kan hjälpa till med applikationsfrågor, felsökning och systemdesignsupport. Denna mervärdestjänst visar sig ofta vara viktigare än mindre prisskillnader, särskilt för kritiska applikationer eller komplexa system.
Slutsats
Riktningsventilen WMM 6 ger tillförlitlig manuell styrning för hydrauliska system inom olika industrier och applikationer. Dess beprövade design, standardiserade gränssnitt och robusta konstruktion gör den till ett praktiskt val när direkt operatörskontroll önskas eller krävs. Att förstå de tekniska specifikationerna, konfigurationsalternativen och korrekta tillämpningsriktlinjer säkerställer framgångsrik integrering i ditt hydraulsystem.
Oavsett om du designar ny utrustning, uppgraderar befintliga system eller specificerar ersättningskomponenter, förtjänar WMM 6 att övervägas för manuella riktningsstyrningsapplikationer. Dess kombination av prestanda, tillförlitlighet och kostnadseffektivitet har etablerat den som en standardlösning inom hydraulikindustrin. Med rätt val, installation och underhåll ger denna ventil åratal av problemfri service i krävande hydrauliska applikationer.
