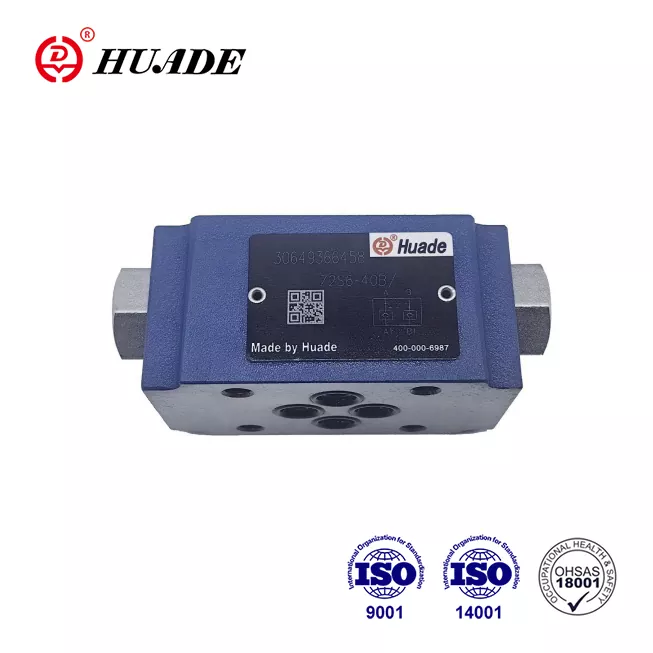

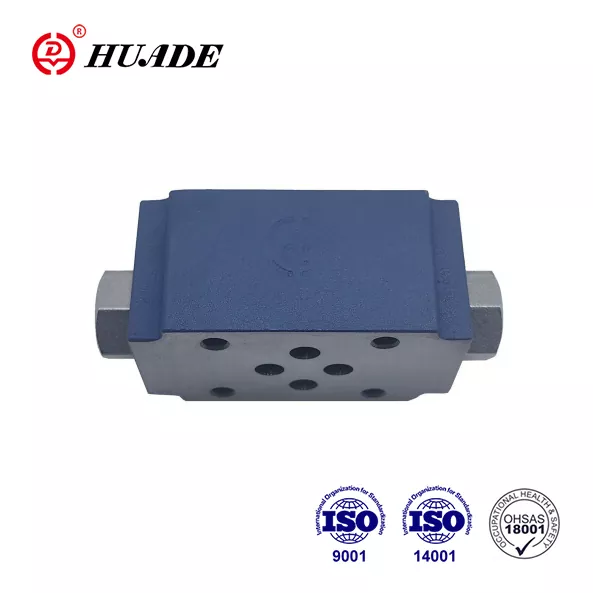

När hydraulsystem behöver pålitlig lasthållning och läckagefri isolering, vänder sig ingenjörer ofta till Back Valve Sandwich Plate Z2S 6 från Bosch Rexroth. Denna pilotmanövrerade ventil har varit en pålitlig komponent inom industriell hydraulik sedan 2013, och erbjuder enkel installation och pålitlig prestanda för olika applikationer.
Z2S 6-backventil-sandwichplattan är utformad för att passa mellan hydrauliska komponenter i en vertikal stapel, vilket sparar utrymme samtidigt som den ger väsentlig flödeskontroll. Det tillåter fritt flöde i en riktning samtidigt som det blockerar omvänt flöde tills en pilottrycksignal släpper det. Denna enkla men effektiva mekanism gör backventilens sandwichplatta Z2S 6 särskilt värdefull i system där laster måste förbli stationära under tomgångsperioder.
Förstå Z2S 6-designen
Backventilens sandwichplatta Z2S 6 följer storleksstandarden NG6, även känd som storlek 6 i hydraulisk terminologi. Denna standardisering innebär att den matchar monteringsmönstret som specificeras i DIN 24340, ISO 4401-03-02-0-05 och NFPA T3.5.1 R2-2002 D03. Ingenjörer uppskattar denna kompatibilitet eftersom den gör att ventilen kan integreras smidigt med befintliga hydraulsystem över hela världen.
Den grundläggande driften av Z2S 6 backventil sandwichplatta involverar en fjäderbelastad kolv- och spolmekanism. Vätska strömmar fritt från utrustningssidan (portar A1 eller B1) till grenrörssidan (portar A2 eller B2). När trycket försöker vända riktningen stänger ventilen tätt med noll läckage. Att öppna den blockerade ventilen kräver pilottryck vid avsedda kontrollportar, vilket mekaniskt förskjuter de interna komponenterna för att tillåta omvänt flöde.
Bosch Rexroth erbjuder backventilsandwichplattan Z2S 6 i flera konfigurationer. Standardversionen blockerar både A- och B-kanaler. Enkelkanalsvarianter (Z2S 6 A eller Z2S 6 B) isolerar endast en port, vilket ger designers mer flexibilitet i kretsdesign. Ventilhuset är cirka 11 mm tjockt i standardkonfigurationer, även om specialversioner med föröppningsfunktioner sträcker sig till 21,5 mm.
Tekniska specifikationer som betyder något
Backventilens sandwichplatta Z2S 6 klarar tryck upp till 315 bar (4 568 psi) när den används med mineraloljebaserade hydraulvätskor. Flödeskapaciteten når 60 liter per minut, vilket passar de flesta industriella applikationer. Dessa siffror representerar testad prestanda med HLP 46-olja vid 40°C, standardreferensvillkoren för hydrauliska komponenter.
Spricktryck är den kraft som behövs för att öppna ventilen för fritt flöde. Z2S 6 backventil sandwichplattan kommer i tre spricktrycksalternativ: 1,5 bar, 3 bar eller 6 bar. Lägre spricktryck ger känsligare respons, medan högre inställningar ger fastare stängning mot systemvibrationer. Valet beror på dina specifika kretskrav och typen av dina hydrauliska belastningar.
Temperaturtoleransen varierar med tätningsmaterialet. Standard NBR-tätningar fungerar från -30°C till +80°C och täcker de flesta industriella miljöer. För applikationer som involverar höga temperaturer eller aggressiva vätskor, förlänger FKM-tätningar den nedre gränsen till -20°C samtidigt som samma övre gräns bibehålls. Backventilens sandwichplatta Z2S 6 rymmer även biologiskt nedbrytbara hydraulvätskor (typerna HETG och HEES) och brandbeständiga vätskor, även om vattenbaserade HFC-vätskor kräver tryckbegränsning till 210 bar.
Vätskeviskositeten kan variera från 2,8 till 500 mm²/s utan att påverka ventilens funktion. Detta breda utbud innebär att backventilens sandwichplatta Z2S 6 fungerar korrekt oavsett om din hydraulolja är tunn från värme eller tjock från kall start. Ventilen bibehåller sin tätningsintegritet över hela detta viskositetsspektrum.
Där Z2S 6 Back Valve Sandwich Plate utmärker sig
Pressmaskiner förlitar sig starkt på backventilens sandwichplatta Z2S 6 för att förhindra lastavdrift. När en press håller materialet mellan cyklerna, skulle varje cylinderrörelse förstöra arbetsstycket. Nollläckageblockeringen av Z2S 6 håller kolven exakt där operatören placerar den, även under långa pauser. Denna tillförlitlighet eliminerar behovet av konstant pumptryck för att bibehålla positionen, vilket sparar energi och minskar värmeutvecklingen.
Lyftutrustning erbjuder liknande utmaningar. En hydraulisk hiss som bär upp en last kan inte tolerera gradvis nedstigning på grund av internt läckage. Backventilens sandwichplatta Z2S 6 isolerar lyftcylindern helt, vilket säkerställer att lasterna förblir upphöjda tills operatören avsiktligt sänker dem. Denna säkerhetsfunktion är särskilt viktig i applikationer där människor arbetar under upphöjda plattformar eller fordon.
Automatiserade produktionslinjer drar nytta av den kompakta designen av Z2S 6 backventil sandwichplatta. Modern automation kräver många ställdon som arbetar i samordnade sekvenser, ofta inom trånga utrymmen. Sandwichplattans design gör att flera ventiler kan staplas vertikalt på ett enda grenrör, vilket minimerar fotavtrycket samtidigt som full funktionalitet för varje krets bibehålls. Denna utrymmeseffektivitet leder direkt till mer kompakta maskinkonstruktioner.
Föröppningsvarianterna av backventilsandwichplattan Z2S 6 löser ett specifikt problem i högcykelapplikationer. När en blockerad ventil plötsligt släpper under fullt systemtryck, skapar den snabba flödesändringen en hydraulisk chock. SO55- och SO150-versionerna har föröppningskretsar som gradvis minskar det instängda trycket innan det släpps helt. Denna skonsamma övergång minskar buller, minimerar komponentslitage och förlänger systemets livslängd i applikationer med frekventa start-stopp-cykler.
Installationsöverväganden
Montering av backventilens sandwichplatta Z2S 6 kräver uppmärksamhet på ytans planhet. Motsytorna på ditt grenrör eller basplatta måste uppnå en grovhet på Ra 0,01/100 mm eller bättre. Denna släta finish säkerställer korrekt tätning utan att fästbultarna dras åt för hårt. De flesta tillverkare anger M5-skruvar med insex (ISO 4762) eller 10-24 UNC-gängor för nordamerikanska applikationer.
Bultmomentet beror på antalet komponenter i din stapel. En enkel tvålagersmontering använder lägre vridmoment än ett komplext grenrör med flera ventiler. Bosch Rexroth tillhandahåller momenttabeller i sin dokumentation, men typiska värden för M5-skruvar sträcker sig från 5 till 7 Nm. Nyckeln är jämn åtdragning i ett korsmönster för att fördela klämkraften jämnt över tätningsytorna.
Backventilens sandwichplatta Z2S 6 kan installeras i vilken riktning som helst, även om vertikal stapling är vanligast. Horisontell eller vinklad montering fungerar bra om din maskinlayout kräver det. Se bara till att monteringsytorna förblir ordentligt stödda och att portanslutningarna är i linje med dina hydraulledningar. Ventilens interna design beror inte på gravitationen, så prestandan förblir konsekvent oavsett position.
Hydrauliska kretsdesigners bör ta hänsyn till pilotstyrningskraven vid planering av installationer. Standard Z2S 6-versioner använder internt pilottryck från den blockerade porten själv. Specialvarianter som SO40 lägger till externa G1/4-kontrollportar för oberoende pilotsignaler. SO60-versionen dränerar pilottrycket till tankporten, vilket hjälper till i kretsar där blockerat tryck inte bör påverka andra komponenter. Att förstå dessa styralternativ hjälper dig att välja rätt backventil sandwichplatta Z2S 6 variant för din specifika applikation.
Underhåll och felsökning
Backventilens sandwichplatta Z2S 6 kräver minimalt underhåll under normala driftsförhållanden. Regelbunden inspektion var 12:e till 24:e månad upptäcker potentiella problem innan de orsakar systemfel. Kontrollera om det finns externt läckage runt monteringsytorna och verifiera att pilotens styrledningar förblir fria. Kontaminering är den primära fienden till alla hydraulventiler, så att bibehålla korrekt vätskerenhet enligt ISO 4406 klass 20/18/15 skyddar Z2S 6 backventilens sandwichplatta från för tidigt slitage.
Om ditt system upplever överdriven växlingschock när ventilen släpper, överväg att uppgradera till en föröppningsversion. SO55-varianten ger måttlig dämpning, medan SO150 erbjuder mer gradvis tryckminskning. Denna modifiering eliminerar ofta bullerklagomål och minskar stressen på anslutna komponenter utan att kräva större kretsdesign.
Läckage förbi en backventilsandwichplatta Z2S 6 indikerar vanligtvis föroreningsskador på tätningsytorna. Fasta partiklar kan bäddas in i det mjuka tätningsmaterialet eller repa sätesytorna av metall. Demontering och rengöring återställer ibland funktionen, men utbyte är ofta mer ekonomiskt med tanke på den relativt låga kostnaden för dessa komponenter. När du byter tätningar, använd alltid äkta Bosch Rexroth-delar specificerade för din ventils modellnummer för att säkerställa korrekt passform och materialkompatibilitet.
Pilotkontrollfel presenteras som en oförmåga att släppa det blockerade flödet. Detta problem beror vanligtvis på skräp som blockerar de små pilotpassagerna eller från felaktig tillförsel av pilottryck. Backventilens sandwichplatta Z2S 6 kräver tillräckligt pilottryck för att övervinna både spricktrycket och eventuellt instängt lasttryck. Kontrollera att din pilotkälla levererar tillräckligt flöde och tryck för tillförlitlig drift. I system med långa pilotlinjer, överväg att lägga till en pilotackumulator för att ge snabb respons.
Köpa backventilsandwichplattan Z2S 6
Priset för backventilens sandwichplatta Z2S 6 varierar med konfiguration och inköpskälla. Standardmodeller som R900347495 varierar vanligtvis från $150 till $300 USD. Föröppningsversioner och speciella tätningsmaterial ökar baskostnaden. Auktoriserade distributörer erbjuder äkta Bosch Rexroth-komponenter med fabriksgaranti och teknisk support.
Bosch Rexroths officiella butik ger det mest omfattande urvalet och direkt tillverkarsupport. Deras webbplats innehåller detaljerade specifikationer, CAD-modeller och kompatibilitetsinformation för Z2S 6 backventils sandwichplatta. Ingenjörer uppskattar den tekniska dokumentationen som är tillgänglig för nedladdning, som inkluderar tryckflödeskurvor och måttritningar.
Regionala distributörer har ofta lokalt lager för snabbare leverans. [BuyRexroth.com](http://buyrexroth.com/) servar onlineköpare med konkurrenskraftiga priser och snabb leverans på vanliga konfigurationer. Leader Hydraulics fokuserar på asiatiska marknader med lokalt lager och support. PHA-Auto i Thailand tillhandahåller regional expertis för installationer i Sydostasien. Dessa distributörer förstår backventilens sandwichplatta Z2S 6 grundligt och kan rekommendera rätt variant för din specifika applikation.
Massinköp berättigar till volymrabatter hos de flesta leverantörer. Om din produktion kräver flera Z2S 6 backventil sandwichplattor, avslöjar en offert för ditt totala behov ofta bättre pris än att beställa individuellt. Vissa distributörer paketerar även ventilen med monteringsdetaljer och tätningar till reducerade paketpriser.
Generiska alternativ finns till lägre prisnivåer, ibland under $100. Dessa klonprodukter kan fysiskt passa in i monteringsmönstret, men materialkvalitet och tillverkningstoleranser faller ofta under Rexroths standarder. För icke-kritiska applikationer eller tillfälliga tester kan billigare alternativ räcka. System som kräver tillförlitlig långtidsprestanda motiverar dock investeringen i äkta backventil sandwichplattor Z2S 6-komponenter.
Beställningskoder förklaras
Att förstå Bosch Rexroths beställningskod hjälper dig att specificera exakt den backventil sandwichplatta Z2S 6 variant du behöver. Formatet följer detta mönster: Z2S 6 [blockerande konfiguration] [spricktryck] 6X [ytbehandling] [tätningsmaterial] [positioneringsfunktioner] [specialalternativ].
Blockeringskonfigurationen avgör vilka portar som ventilen isolerar. Ett streck utan bokstav betyder att både A- och B-kanaler blockeras. Bokstaven A betyder bara A-kanalen blockerar medan B flyter fritt. Bokstaven B vänder på detta arrangemang. Denna flexibilitet låter kretsdesigner isolera specifika ställdonsportar utan att påverka andra i samma grenrör.
Spricktryckskoder är enkla siffror: 1 för 1,5 bar, 2 för 3 bar och 3 för 6 bar. Detta val påverkar hur mycket tryck som byggs upp innan fritt flöde börjar. 6X-beteckningen indikerar storlek 6-komponentserien, som förblir konstant för alla standard-backventil sandwichplattor Z2S 6-modeller.
Ytbehandling framstår som J50 för passiverade rostfria ytor som motstår korrosion i tuffa miljöer. Standardversioner utelämnar denna kod. Tätningsmaterial visas som V för FKM vid behov; annars förstås standard NBR-tätningar. Positioneringsalternativ inkluderar /60 för lokalisering av hål och /62 för hål plus pluggstift, även om stift måste beställas separat med artikelnummer R900005694.
Specialfunktionskoder indikerar avancerade funktioner. SO40 lägger till externa G1/4-kontrollportar för oberoende pilotsignaler. SO55 och SO150 möjliggör föröppnande kretsar med olika tidsegenskaper. SO60 leder pilotavloppet till tankporten. Dessa specialvarianter av backventilsandwichplattan Z2S 6 uppfyller specifika kretskrav som standardmodeller inte kan tillgodose.
Jämföra alternativ
Andra tillverkare tillverkar hydrauliska backventiler som konkurrerar med Z2S 6 backventil sandwichplatta. Parkers D1VW-serie erbjuder liknande funktionalitet med patronliknande konstruktion. Dessa ventiler klarar något högre tryck (350 bar) och flöden (80 l/min), vilket är viktigt i tunga applikationer. Patrondesignen kräver dock olika förberedelser av grenröret jämfört med sandwichplattformatet som gör Z2S 6 så mångsidig.
Eaton tillhandahåller PVQ-backventiler som matchar Z2S 6-kapaciteten till något lägre kostnad. Tryckklasser når 345 bar med flöden runt 50 l/min. För applikationer där den något reducerade flödeskapaciteten räcker är Eaton-ventiler ett hållbart alternativ. Backventilsandwichplattan Z2S 6 upprätthåller fördelar i tillgänglighet och dokumentation, särskilt för internationella projekt där Rexroths globala närvaro förenklar inköp och support.
Generiska klonventiler lockar köpare med priser under 100 USD, ibland så lågt som 50 USD. Dessa produkter passar fysiskt till NG6-monteringsmönster, vilket gör dem mekaniskt kompatibla med system designade för Z2S 6 backventils sandwichplatta. Materialkvalitet och precisionstillverkning påverkar dock direkt tillförlitlighet och livslängd. Klonventiler uppvisar ofta högre internt läckage, inkonsekventa spricktryck och kortare livslängd. De fungerar adekvat för testning, prototypframställning eller icke-kritiska säkerhetskopieringstillämpningar, men produktionssystem drar nytta av äkta komponenter.
Backventilsandwichplattan Z2S 6 sticker ut i integrerade Bosch Rexroth-system där andra ventiler, pumpar och kontroller kommer från samma tillverkare. Komponentkompatibilitet är säkerställd, dokumentationen är omfattande och teknisk support förstår hela systemet. Denna ekosystemfördel uppväger ofta små prisskillnader när man bygger professionella hydrauliska installationer.
Verkliga prestanda
Industriella användare rapporterar konsekvent tillförlitlig drift från backventilens sandwichplatta Z2S 6 över olika applikationer. CNC-maskintillverkare integrerar dessa ventiler i hydrauliska kretsar som styr verktygsklämning och delpositionering. Nolldriftsegenskapen säkerställer att bearbetningsnoggrannheten inte äventyras under cykelpauser. Maskinverkstäder som kör 24-timmarsdrift värdesätter särskilt den konsekventa prestandan som kräver minimalt med ingrepp.
Tillverkare av anläggningsmaskiner specificerar Z2S 6-varianter i stabilisatorkretsar och bompositioneringssystem. Mobil hydraulik möter utmanande förhållanden inklusive vibrationer, extrema temperaturer och föroreningsexponering. Backventilsandwichplattan Z2S 6 uppfyller dessa krav samtidigt som den bibehåller den lilla storleken som är nödvändig i mobila applikationer med begränsad utrymme. Brandbeständig vätskekompatibilitet utökar dess användning till underjordisk gruvutrustning där säkerhetsbestämmelser kräver HFC-hydraulikvätskor.
Automatiserade monteringslinjer visar värdet av föröppnande Z2S 6-varianter. System som cyklar flera gånger per minut genererar betydande hydrauliska stötar under varje övergång. Ingenjörer rapporterar märkbar ljudreducering och mjukare drift efter eftermontering av standard backventil sandwichplattor Z2S 6 enheter med SO55 föröppnande versioner. Denna uppgradering förlänger ofta livslängden för anslutna komponenter genom att minska spänningsspikar i hela kretsen.
Hydrauliska kraftenheter i industrianläggningar använder Z2S 6-ventiler för att isolera ackumulatorbanker och skapa oberoende tryckzoner. Den kompakta sandwichdesignen tillåter komplexa grenrörsenheter som skulle vara opraktiska med större, mindre standardiserade komponenter. Underhållstekniker uppskattar den modulära karaktären hos dessa installationer, där enskilda backventils sandwichplattor Z2S 6-enheter kan bytas ut utan att störa intilliggande komponenter.
Tekniska resurser och support
Bosch Rexroth tillhandahåller omfattande dokumentation för backventilsandwichplattan Z2S 6 via deras onlineportal. Det primära referensdokumentet, RE 21548, innehåller fullständiga specifikationer, prestandakurvor och måttritningar. Den här PDF-filen förblir fritt tillgänglig för nedladdning, vilket säkerställer att ingenjörer över hela världen kan komma åt korrekt information när de designar hydrauliska system.
CAD-modeller i flera format stöder digitala designarbetsflöden. STEP- och IGES-filer importeras direkt till vanlig mekanisk designprogramvara, vilket möjliggör korrekta spelkontroller och dragning av hydraulledningar. Dessa modeller återspeglar de exakta måtten på backventilens sandwichplatta Z2S 6, vilket eliminerar gissningar och minskar designfel som kan uppstå under fysisk installation.
Teknisk support från Bosch Rexroth hjälper till att lösa specifika applikationsfrågor. Deras ingenjörer kan rekommendera den optimala Z2S 6-varianten för ovanliga driftsförhållanden eller hjälpa till att felsöka prestandaproblem i befintliga installationer. Regionala kontor upprätthåller förtrogenhet med lokala vätskestandarder och miljökrav, vilket säkerställer att rådgivningen tar hänsyn till regionala variationer i hydraulisk praxis.
Distributörens tekniska personal tillhandahåller ofta frontlinjestöd för backventilens sandwichplatta Z2S 6. Många distributörer anställer erfarna hydrauliktekniker som förstår både produktens och vanliga applikationsutmaningar. Denna lokala expertis kan vara särskilt värdefull vid första idrifttagning av systemet eller vid diagnos av oväntat beteende i komplexa kretsar.
Onlinegemenskaper och forum diskuterar praktiska erfarenheter av hydrauliska komponenter inklusive Z2S 6. Dessa samtal avslöjar verkliga lösningar på vanliga problem och lyfter ibland fram odokumenterade tips från erfarna användare. Även om informella källor inte bör ersätta officiell dokumentation, ger de ett användbart sammanhang om hur backventilsandwichplattan Z2S 6 fungerar i olika branscher och applikationer.
Att göra rätt val
Att välja lämplig backventil sandwichplatta Z2S 6-variant börjar med att förstå dina systemkrav. Beräkna det maximala trycket som din krets kommer att uppleva och kontrollera att det håller sig inom 315 bars klassificering för mineralolja eller 210 bar för vattenbaserade vätskor. Mät förväntade flödeshastigheter för att bekräfta att de förblir under 60 l/min. Dessa grundläggande kontroller säkerställer att ventilen kan hantera dina driftsförhållanden utan prestandaförsämring.
Fundera på om din applikation drar nytta av föröppningsfunktioner. System med frekvent cykling, känslig belastning eller bullerproblem motiverar ofta den blygsamma merkostnaden för SO55- eller SO150-varianter. De mjukare övergångarna de ger minskar belastningen på hela hydraulsystemet, vilket kan förhindra fel i andra komponenter. För applikationer som håller belastningar under långa perioder med sällan släpp, fungerar standard backventil sandwichplattor Z2S 6-modeller perfekt.
Valet av tätningsmaterial beror på din hydraulvätska och temperaturmiljö. Standard NBR-tätningar rymmer konventionella mineraloljor och de flesta biologiskt nedbrytbara vätskor inom intervallet -30°C till +80°C. Om din applikation involverar högre temperaturer, aggressiva vätskor eller frekvent exponering för kalla miljöer ger FKM-tätningar bättre hållbarhet. Backventilens sandwichplatta Z2S 6 med V-beteckning inkluderar dessa uppgraderade tätningar.
Budgetöverväganden balanserar initialkostnad mot långsiktig tillförlitlighet. Äkta Bosch Rexroth-komponenter kostar mer i förväg men ger förutsägbar prestanda under många år. Generiska alternativ sparar pengar initialt men kan kräva oftare utbyte. För kritiska applikationer där oväntade fel orsakar produktionsförluster, motiverar den beprövade tillförlitligheten hos Z2S 6 backventilsandwichplattan sitt pris. För mindre kritiska backup-kretsar eller tillfälliga installationer kan billigare alternativ vara ekonomiskt vettiga.
Slutsats
Backventilens sandwichplatta Z2S 6 representerar en mogen, väl beprövad lösning för hydraulisk lasthållning och flödeskontroll. Dess standardiserade design, tillförlitliga drift och omfattande konfigurationsmöjligheter gör den lämplig för olika industriella tillämpningar. Oavsett om du behöver enkel läckagefri blockering eller sofistikerad kontroll före öppning, finns en Z2S 6-variant för att matcha dina krav.
Att förstå de tekniska specifikationerna hjälper dig att välja rätt modell och undvika kompatibilitetsproblem. Korrekt installation säkerställer lång livslängd och problemfri drift. Regelbundet underhåll fångar upp problem tidigt, medan tillgång till äkta delar och teknisk support skyddar din investering. Backventilsandwichplattan Z2S 6 fortsätter att tjäna hydraulsystem över hela världen, vilket bevisar att enkel ingenjörskonst i kombination med kvalitetstillverkning skapar komponenter som helt enkelt fungerar.
