När du arbetar med hydrauliska system behöver du komponenter som bara fungerar — dag efter dag, skift efter skift. De4WE10 riktningsventilhar förtjänat sitt rykte i fabriker över hela världen av just den anledningen. Den här riktningsventilen är inte den snyggaste tekniken som finns, men 4WE10 hanterar det viktiga jobbet att kontrollera hydraulvätskeflödet med anmärkningsvärd konsistens.
De4WE10 ventilfungerar på en okomplicerad princip. En elektromagnetisk spole trycker in en spole inuti ventilkroppen, som öppnar och stänger vägar för hydraulolja. När du aktiverar spolen rör sig spolen. När du bryter strömmen återställer en fjäder den till sitt ursprungliga läge. 4WE10:s design är direktverkande, vilket innebär att det inte finns något pilotsteg eller komplex mekanism mellan den elektriska signalen och den mekaniska rörelsen.
Förstå 4WE10:s NG10-standard
De4WE10 riktningsventilföljer vad som kallas NG10 monteringsstandard, även känd som CETOP 5 eller ISO 4401-05. Denna standardisering betyder mer än du kanske tror för riktningsventiler. Det betyder att du kan byta ut en 4WE10 från en tillverkare med en motsvarande riktningsventil från en annan utan att designa om din monteringsplatta eller lägga om ditt system. För underhållsteam och utrustningsdesigners minskar denna utbytbarhet av 4WE10 huvudvärk och kostnader.

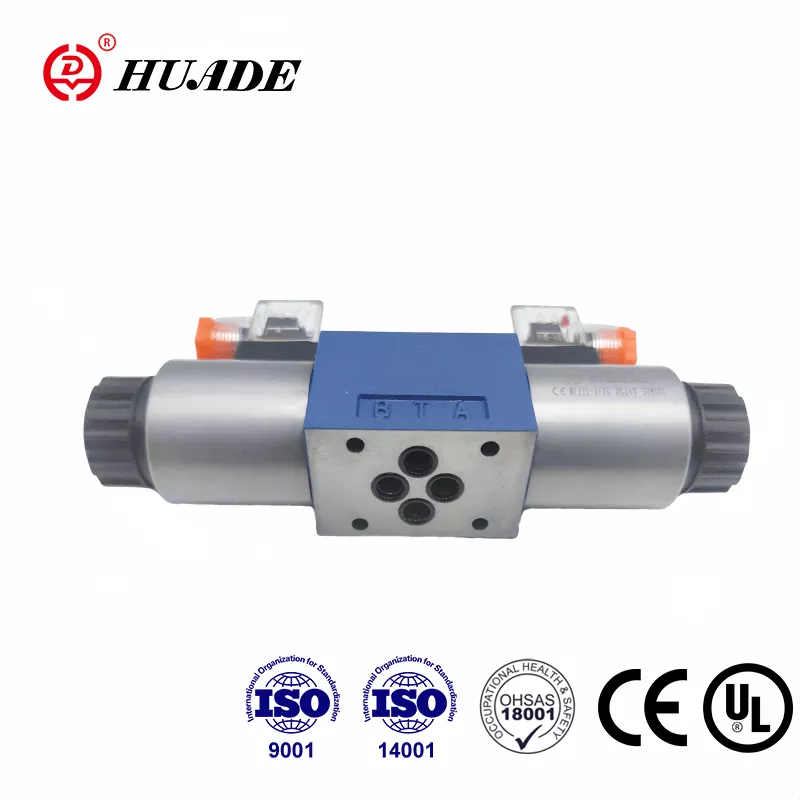

De4WE10 ventilansluts genom fyra huvudportar: P för tryckinlopp, A och B för de två arbetsportarna som ansluter till dina ställdon och T för returledningen tillbaka till tanken. Denna fyrvägskonfiguration ger 4WE10 kontroll över dubbelriktad rörelse, vilket är anledningen till att du hittar dessa riktningsventiler som styr cylindrar som behöver dras ut och in.
Tekniska egenskaper hos 4WE10 riktningsreglerventil
De4WE10klarar tryck upp till 315-350 bar beroende på den specifika modellen, vilket översätts till cirka 4 569 PSI. Det räcker för de flesta industrimaskiner utan att ge sig ut på extremt tungt territorium. 4WE10:s nominella flödeshastighet ligger på 120 liter per minut, även om denna riktningsventil kan trycka upp till 160 liter per minut vid behov. Som referens motsvarar 120 liter per minut ungefär 31,7 gallons per minut.
Dessa siffror definierar var4WE10 ventilpassar i ditt system. Om du kör högre flöden konsekvent genom din riktningsventil, kommer du att börja se tryckfall som genererar värme och spillenergi. Förhållandet mellan flöde och tryckfall i 4WE10 är inte linjärt – det följer en kvadratisk lag, vilket betyder att en fördubbling av din flödeshastighet fyrdubblar din tryckförlust. Vid nominella 120 liter per minut kommer din 4WE10 riktningsventil att visa ett tryckfall på cirka 12 bar, vilket representerar energi som omvandlas till värme snarare än nyttigt arbete.
4WE10 Spooltyper och deras tillämpningar
De4WE10 ventilkommer i olika spolkonfigurationer, identifierade med bokstäver som D, E, G och H. Varje bokstav definierar vad som händer med vätskebanorna när riktningsventilen sitter i sitt mittläge, och att välja rätt 4WE10-konfiguration spelar roll för hur din maskin beter sig.
De4WE10 H-spoleblockerar alla portar i mittläget. Detta skapar ett hydrauliskt lås som håller din cylinder exakt där den är, även under belastning. Du skulle använda den här 4WE10-konfigurationen när det är viktigt med positioneringsnoggrannhet, som att hålla en klämma stängd medan en svetsoperation sker. Nackdelen är att all termisk expansion av instängd olja kan öka trycket i din riktningsventil, så du måste ta hänsyn till det i din design.
De4WE10 G-spoleansluter tryckporten direkt till tanken i mittläget. Denna riktningsstyrventilskonfiguration avlastar din pump och sänker systemtrycket till nästan noll medan 4WE10 står på tomgång. Det är vanligt i pressapplikationer där maskinen väntar mellan cyklerna. Din pump går, men den kämpar inte mot högt tryck genom 4WE10-ventilen, vilket sparar energi och minskar värmen.
De4WE10 E-spoleblockerar tryckporten men ansluter arbetsportarna till tanken. Detta låter instängt tryck tömmas från dina ställdon samtidigt som det förhindrar nytt flöde från pumpen genom riktningsventilen. Det är användbart när du behöver släppa resttrycket innan nästa cykel startar på ditt 4WE10-system.
Olika applikationer kräver olika beteenden och de standardiserade bokstavskoderna gör det lättare att specificera exakt vilken 4WE10 riktningsventil du behöver utan långa tekniska beskrivningar.
Installera din 4WE10 riktningsreglerventil
Montering av4WE10är enkelt, men du måste vara uppmärksam på några detaljer. Riktningsventilen kan monteras i vilken riktning som helst, men du bör överväga var de elektriska anslutningarna på din 4WE10 hamnar för att underlätta underhållet. Spolarna är avtagbara och kan rotera 360 grader runt sin axel, vilket hjälper när du har att göra med trånga utrymmen på din 4WE10-installation.
En ofta förbisedd detalj med4WE10 ventilär returledningstrycket. Medan huvudportarna hanterar 350 bar, bör tankporten på din riktningsventil hålla sig under 160 bar. Om du kör flera 4WE10-enheter som delar en gemensam returledning, kan tryckspikar från en riktningsventil påverka andra. Mottrycket kan till och med orsaka oönskade spolrörelser i din 4WE10. Användning av individuella backventiler på varje 4WE10-returledning eller säkerställande av tillräcklig ledningsdimensionering förhindrar detta problem.
De4WE10 riktningsventilinnehåller bestämmelser för manuell åsidosättande, vilket gör att du kan använda den för hand under driftsättning eller felsökning. Denna funktion på 4WE10 har en tryckgräns på 50 bar på tankporten. Den är inte utformad som en säkerhetsfunktion eller för regelbunden drift av din riktningsventil, bara som ett underhållshjälpmedel.
4WE10 Elektriska specifikationer

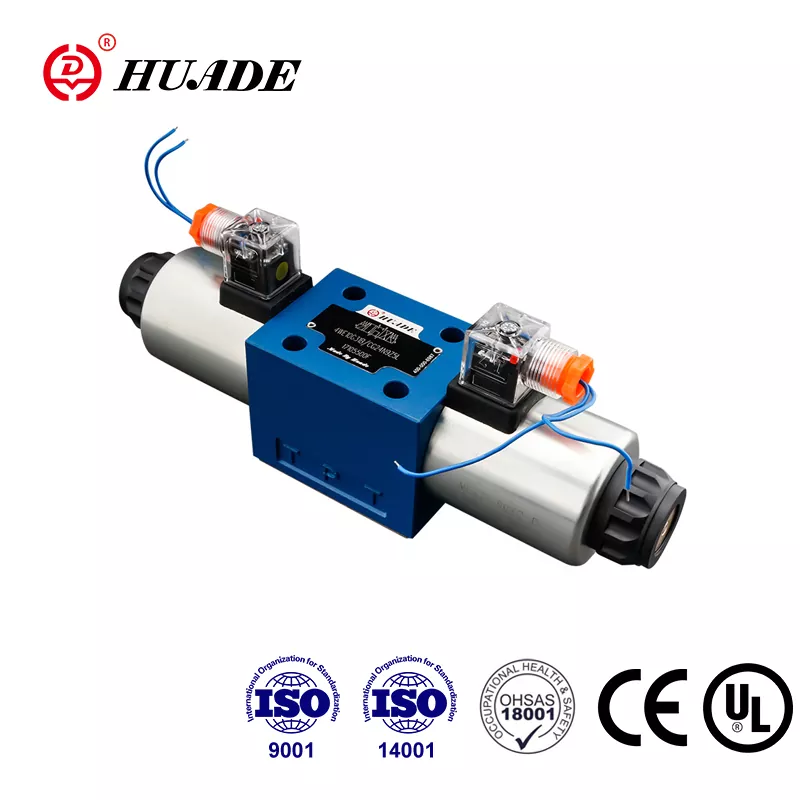

Mest4WE10 riktningsventilerkörs på 24V DC, men du hittar 4WE10-versioner för 12V, 48V, 110V AC och 220V AC beroende på din anläggnings standarder. 4WE10-spolen ansluts via en DIN EN 175301-803 elektrisk kontakt, som har blivit något av en industristandard för industriella riktningsventiler. Många 4WE10-versioner inkluderar en LED-indikator som tänds när spolen är strömsatt, vilket ger dig snabb visuell bekräftelse utan att behöva en multimeter.
De4WE10:sspolkonstruktionen använder våtstiftskonstruktion, vilket innebär att den sitter i direkt kontakt med hydrauloljan som strömmar genom riktningsventilen. Denna oljekontakt i 4WE10 gör flera användbara saker. Det kyler spolen och förhindrar termisk överbelastning i din riktningsventil. Den dämpar mekaniska vibrationer och buller och håller 4WE10-driften tyst. Och det ger smörjning som förlänger spolens livslängd på din riktningsventil. Nackdelen är att om du har ett spolfel på din 4WE10, måste du tömma eller isolera den delen av systemet innan byte, även om den avtagbara designen gör denna process relativt snabb för riktningsventilen.
Vätskekrav för 4WE10-ventilen
De4WE10 riktningsventilförväntar sig mineralbaserad hydraulolja med en viskositet runt 37 mm²/s vid 55°C. 4WE10 tolererar ett brett intervall från 2,8 till 380 mm²/s, men att arbeta i extremerna påverkar prestandan i din riktningsventil. Mycket tunn olja ökar internt läckage i 4WE10, medan tjock olja saktar ner svarstiden och ökar tryckfallet genom riktningsventilen.
Kontamineringskontroll har stor betydelse för4WE10 ventilliv. Rekommendationen för riktningsventiler är ISO 4406 renhet på 20/18/15 eller bättre, med filtrering vid 10-16 mikron. Det kanske låter överdrivet exakt, men spelrummet mellan spolen och hålet i din 4WE10 mäter i intervallet 5-25 mikron beroende på riktningsventilens design. Partiklar i det storleksintervallet fungerar som sandpapper och bär precisionsytorna i din 4WE10 som tätar varje port från de andra.
Hårda partiklar skapar repor som ökar läckaget över tid i din4WE10 riktningsventil. Mjuka föroreningar och vatten kan främja korrosion eller bilda slamavlagringar. Hur som helst, din 4WE10 ventil prestanda försämras. I riktigt smutsiga system kan du se att det fastnar där 4WE10-spolen vägrar att röra sig smidigt eller långsamt återgår till mittläget i riktningsventilen.
4WE10 Tryckfall och systemeffektivitet
Att förstå tryckfallet hjälper dig att designa effektivare system med4WE10 ventil. Vid 60 liter per minut sjunker din riktningsventil cirka 3 bar. Vid 100 liter per minut hoppar det till 8 bar genom 4WE10. Vid maximala 120 liter per minut tappar du 12 bar över riktningsventilen.
Varje bar tryckfall vid en given flödeshastighet representerar effekt omvandlad till värme i din4WE10. Formeln är enkel: effektförlust är lika med flödeshastighet gånger tryckfall. Vid 100 liter per minut med 8 bars fall genom din riktningsventil, är det cirka 1,3 kilowatt värme. Ditt system måste avleda den värme som genereras av 4WE10, antingen genom en kylare eller genom att acceptera högre oljetemperaturer.
För system där effektivitet spelar roll, håll flödeshastigheter under 80 liter per minut genom4WE10 riktningsventilger dig en bättre balans mellan ventilstorlek och värmeutveckling. Om du behöver högre flöden än vad 4WE10 effektivt kan hantera, överväg nästa storlek upp eller använd flera riktningsventiler parallellt.
4WE10 Switching Time and Response
De4WE10 ventilväxlar vanligtvis på 70-120 millisekunder, vilket är tillräckligt snabbt för de flesta industriella tillämpningar men inte omedelbart. Interna dämpningsfunktioner i riktningsventilen jämnar ut övergången och förhindrar hydrauliska stötar som kan skada komponenter eller skapa oljud. Du hittar små öppningar och kammare designade i 4WE10-spolen som mäter oljeflödet under bytehändelsen.
Några4WE10 riktningsventilmodeller inkluderar externa justerskruvar som låter dig justera växlingshastigheten. Detta blir användbart när flera 4WE10-enheter delar gemensamma linjer, vilket gör att du kan förskjuta deras växlingstider för att undvika trycktransienter i ditt riktningsventilsystem.
Vanliga tillämpningar för 4WE10 riktningsreglerventil
Du hittar4WE10 ventileri hela industriella miljöer. Verktygsmaskiner använder riktningsventilen 4WE10 för arbetsklämning, där en cylinder måste dra ut kraftfullt och hålla positionen medan skärning sker. Formsprutningsmaskiner använder 4WE10 för att styra ventilstift som reglerar plastflödet. Automatiserade monteringslinjer använder dessa riktningsventiler i pick-and-place-robotar för diskreta positioneringsrörelser.
De4WE10utmärker sig vid diskret kontroll – flytta till position A, stanna, flytta till position B, stanna. Den här riktningsventilen hanterar inte proportionell styrning bra eftersom den antingen är öppen eller stängd utan något däremellan. Om du behöver variabel hastighetskontroll eller exakt flödesreglering utöver vad 4WE10 erbjuder, skulle du istället gå upp till en proportionell riktningsventil i 4WRPE-serien.
Underhåll din 4WE10-ventil
De4WE10:slöstagbar spoledesign förenklar underhållet för denna riktningsventil. När en spole går sönder på din 4WE10 kan du byta ut den utan att öppna hydraulsystemet. Koppla ur den elektriska kontakten, skruva loss låsmuttern, dra ut den gamla spolen och installera den nya på din riktningsventil. 4WE10-spolen kan rotera under installationen, så att du kan placera den elektriska kontakten där det är mest bekvämt.
Invändigt slitage i spolen4WE10 riktningsventilorsakar så småningom ökat läckage och trög respons. Du kanske märker att en cylinder driver långsamt när den ska hålla positionen, eller att bytetiden ökar på din 4WE10. Vid det tillfället tittar du på att antingen bygga om riktningsventilen med nya tätningar och eventuellt en ny spole, eller byta ut din 4WE10 helt. Den ekonomiska kalkylen beror på dina arbetskostnader kontra ventilpriset.
Föroreningsrelaterad fastsättning i4WE10visas som intermittent drift eller fullständigt misslyckande att växla. Ibland kan du återställa funktionen i din riktningsventil genom att spola systemet och byta ut filter, men om det har skett skador på 4WE10-spolen eller hålet behöver du reservdelar till riktningsventilen.
Köp din 4WE10 riktningsreglerventil
Bosch Rexroth har sitt ursprung4WE10design och erbjuder det bredaste utbudet av riktningsventiler med 53 olika slidkonfigurationer. Deras 4WE10-ventiler fungerar som referensstandard för riktningsventiler. Hydac, Parker, Eaton Vickers och Argo Hytos tillverkar alla kompatibla 4WE10-versioner som monteras på samma gränssnitt. Kinesiska tillverkare som CML och Huade producerar kostnadseffektiva 4WE10-alternativ som upprätthåller monteringsstandarden för riktningsventiler.
Prissättning för4WE10 riktningsventilvarierar från cirka $18 till $38 per enhet beroende på kvantitet, specifikationer och leverantör. Minsta beställningskvantiteter för 4WE10-enheter varierar från enstaka stycken till 50 eller fler, med större beställningar som ger lägre enhetspriser. Ledtiderna är vanligtvis 10-15 dagar för standard 4WE10-konfigurationer.
Standardiseringen innebär att du kan källa4WE10 riktningsventilerfrån flera leverantörer och bibehålla utbytbarhet. För kritiska applikationer kan du ha 4WE10-ventiler från två olika tillverkare för att säkerställa att du aldrig är beroende av en enda försörjningskedja för dina riktningsventiler.
Begränsningar för 4WE10 och när man ska överväga alternativ
De4WE10 riktningsventilsköter sin designade roll väl men har tydliga begränsningar. Den binära karaktären hos 4WE10:s styrning gör att den här riktningsventilen inte är lämplig för applikationer som kräver variabel hastighet eller mjukstart. Tryckfallen vid högt flöde gör 4WE10 ineffektiv för kontinuerlig drift med högt flöde. Det interna läckaget som är inneboende i 4WE10-spoldesignen innebär att den här riktningsventilen inte kommer att hålla trycket på obestämd tid i slutna konfigurationer.
Om du behöver proportionell kontroll utöver vad4WE10erbjudanden, titta på riktningsventiler med integrerad elektronik och proportionella solenoider. Om du behöver mycket lågt läckage, överväg tallriksventiler istället för 4WE10. Om du arbetar med flöden betydligt över 120 liter per minut, är nästa storlek upp (NG16 eller NG25) mer meningsfullt än 4WE10 riktningsventilen.
De4WE10Tekniken är mogen, vilket innebär att du inte kommer att se några dramatiska förbättringar av grundläggande 4WE10-prestanda. Innovation inom hydraulik har gått mot proportionella och smarta riktningsventiler med integrerad diagnostik. 4WE10 är fortfarande relevant för applikationer där dess kapacitet matchar kraven och där beprövad, standardiserad riktningsventilteknik överväger fördelarna med nyare tillvägagångssätt.
Välja rätt 4WE10-konfiguration
Att välja en4WE10 riktningsventilkräver att dina systemparametrar matchas med ventilens kapacitet. Beräkna din önskade flödeshastighet och se till att den håller sig under 80-100 liter per minut för effektivitet med 4WE10. Kontrollera att ditt tryck håller sig inom gränsen 315-350 bar med tillräcklig säkerhetsmarginal för din riktningsventil. Välj 4WE10-spoltypen som ger det centreringsbeteende som din applikation behöver.
Tänk på vilken elförsörjning som finns tillgänglig på din installationsplats och specificera lämplig4WE10spolspänning för din riktningsventil. Tänk igenom underhållsåtkomsten – kan någon nå den elektriska kontakten och spolen på din 4WE10 när service behövs? Planera ditt returledningsrör för att undvika mottrycksproblem med riktningsventilen.
De4WE10:stillförlitlighet kommer från dess enkla mekaniska design och de mogna tillverkningsprocesserna bakom denna riktningsventil. När den appliceras på rätt sätt inom sitt driftsområde och underhålls enligt grundläggande hydrauliska systempraxis, ger 4WE10 år av konsekvent service. Den tillförlitligheten, i kombination med global tillgänglighet och konkurrenskraftig prissättning, förklarar varför riktningsventilen 4WE10 förblir ett standardval för industriell hydraulisk styrning trots att den är en av de äldre ventilteknologierna som fortfarande är i produktion.
För system som verkligen bara behöver diskret positionskontroll vid måttliga flödeshastigheter4WE10 riktningsventilrepresenterar en praktisk, välförstådd lösning. Det kommer inte att ge dig sofistikeringen av nyare teknik, men 4WE10 kommer att dyka upp på jobbet varje dag och göra sitt jobb utan dramatik.
