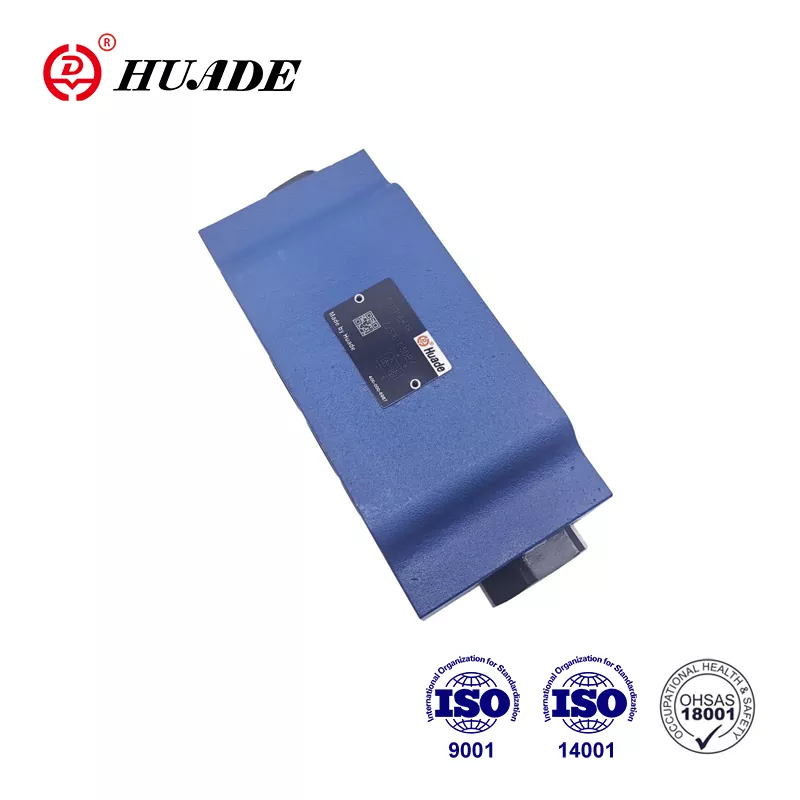

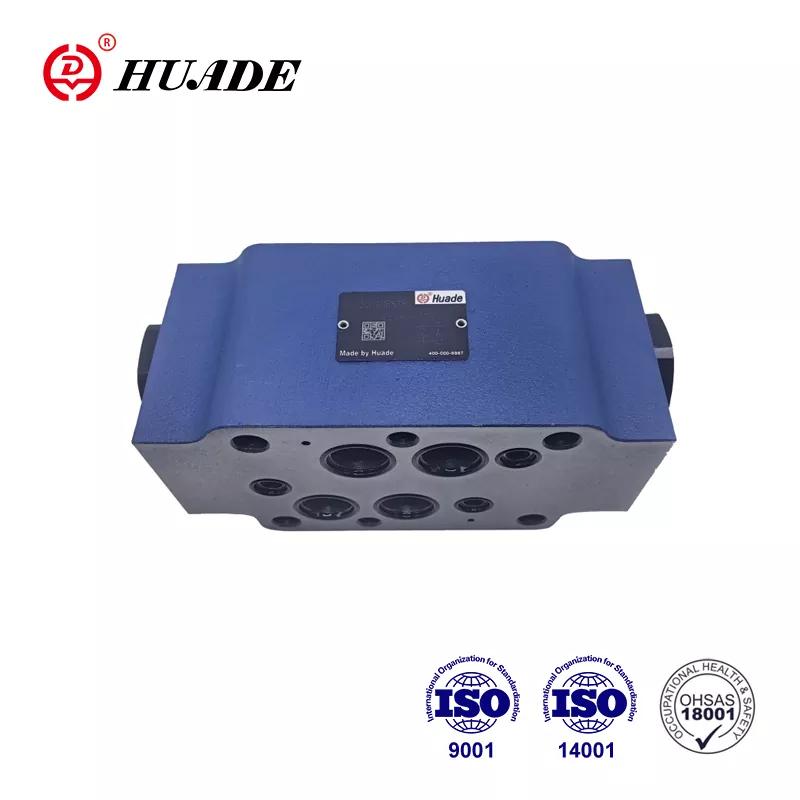

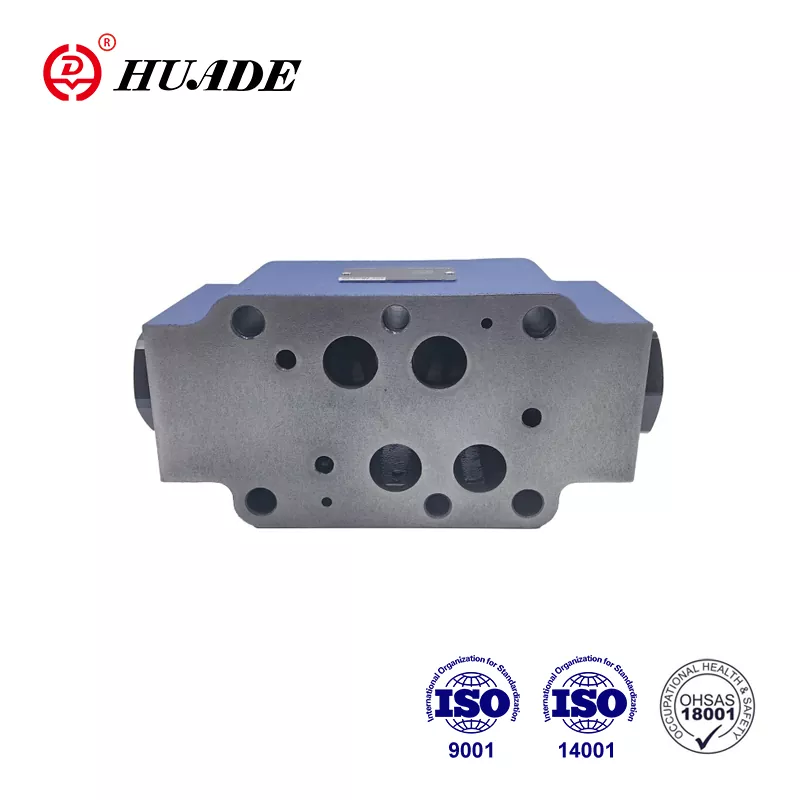

Kontrollera ventilsmörgåsplattan Z2S 16

Huade grundades genom ett strategiskt partnerskap mellan de kinesiska och tyska regeringarna 1979, samarbetade med Rexroth två gånger. HUADE® Kontrollventil Z2S 16 kan ersätta Rexroths Z2S 16 i samma serie. Priset är mer rimligt. Fabriken har ett bra inspektionssystem för att säkerställa stabil prestanda. Varje Z2S 16 kommer att packas i standardkartonger och vattentät plastförpackning innan du lämnar fabriken. Huade har passerat ISO9001, ISO14001 och OH SAS18001. Huade® hydrauliska riktningsventiler används i den militära industrin på grund av tillförlitlig prestation. Det är ett gammalt nationellt varumärke i Kina.

Produktparameter för kontrollventilen Sandwich Plate Z2S 16

Produktfunktion och applicering av kontrollventilens smörgåsplatta Z2S 16

Drag:

▶ För användning i vertikala staplingsenheter

▶ För läckefri stängning av en eller två serviceportar

▶ Portingmönster till DIN 24 340 Form A, ISO4401 och CETOP - RP 121H

Ansökan:

Denna kontrollventil Z2S används för vertikal staplingsinstallation. Den kan försegla en eller två fungerande oljeportar utan läckage vid behov.

Funktioner, sektion, symboler för kontrollventilens smörgåsplatta Z2S 16

Pilotdrivna kontrollventil Typ Z2S 16 är Sandwich Plate Design. Det används för läckfri stängning av en eller två serviceportar, även under långa perioder. Fritt flöde inträffar från A1 till A2 eller B1 till B2. Flödet i A1 B1 är den motsatta riktningen blockerad. När vätskan rinner från A1 till A2 pressas spolen och pressas åt höger och öppnar därmed bollpopparventilen som sedan öppnar poppet. För att säkerställa korrekt stängning av ventilen måste A2 B2 -serviceportarna för riktningsventilen anslutas till tanken i neutralt läge.

Symbol för Z2S

Typiskt kretsexempel på Z2S
